Universal Manipulation Interface

这是一份给"完全没接触过 AI / 机器人"的读者写的精读笔记。所有专业词第一次出现都会解释清楚，并用生活场景打比方。

一句话讲什么（TL;DR）

做一个和机器人末端一模一样的手持夹爪 + GoPro（约 371 美元），人去厨房、咖啡馆随便示范；视频经视觉-惯性 SLAM 还原 6D 轨迹，再训 Diffusion Policy——机器人不在场也能采数据，洗碗、抛球、叠毛衣、摆咖啡杯都能零样本泛化到新环境，分布外测试综合成功率约 72%。

所以这一节是想说：UMI 用"硬件镜像 + 相对轨迹 + 延迟对齐"把野外人类示范变成可部署机器人策略，是 2024 年数据采集范式的重要转折。

---

这是个什么场景

你想教家里的机器人洗碗。传统做法是：

• 遥操作（teleoperation）：人坐在实验室里用 SpaceMouse 遥控 UR5——机器人必须在场，采一条数据要搬机器、防碰撞、复位，15 分钟可能采不到几条有效示范。
• 看 YouTube 学：数据海量，但人手 5 指、机器人 2 爪，实体差距（embodiment gap） 巨大，且视频里没有精确的夹爪开合和力。

UMI（Universal Manipulation Interface，通用操作接口）走第三条路：让人拿着"机器人同款假手"去真实生活场景里干活，GoPro 拍到的画面和机器人将来腕部相机几乎一样，示范轨迹用 SLAM 反推成机器人能执行的相对位姿序列。

论文展示的任务包括：

• 摆咖啡杯：推、转、放，多模态（顺时针/逆时针都行）
• 动态抛掷分拣：把球和乐高扔进对应箱子（超出静态够得到的范围）
• 双臂叠毛衣：可形变物体 + 双臂严格同步
• 洗碗：7 步长程 + 番茄酱 + 开水龙头

在线地址部署后，策略在 UR5 与 Franka FR2 上均可 roll out——同一 checkpoint 在 Franka 上 Cup 任务 90%，证明 hardware-agnostic 不只是 slogan。

所以这一节是想说：UMI 要的是" anywhere 示范、any robot 部署"，不是把机器人绑在实验室。

---

之前的人怎么做的，为什么不够好

论文归纳了 handheld gripper 路线的四个隐性坑：

问题	表现	后果
视觉上下文不足	腕部相机离物体太近，严重遮挡	看不清全局，规划失败
动作不精确	单目 SfM 有尺度模糊、运动模糊	只能 quasi-static 抓取
延迟不一致	采集时零延迟，部署时相机/推理/执行各慢一截	动态任务动作不同步
策略表达太弱	MLP + 回归，吃不下人多模态示范	数据越多越难拟合

对比其他路线：

• ALOHA / SpaceMouse 遥操：数据质量高，但必须有真机器人，无法去咖啡馆采 1400 条。
• 纯人类视频（Ego4D 等）：缺动作标签 + 人手≠夹爪，transfer 极难。
• Dobb-E / 早期 handheld：iPhone + reacher，只做 quasi-static pick-place，还要 per-environment fine-tune。

所以这一节是想说：前人不是没想到 handheld，而是卡在"看得够广、轨迹够准、时间对齐、策略够表达力"四件事上。

---

这篇论文的新想法

UMI 把问题拆成 Demonstration Interface（示范接口） 和 Policy Interface（策略接口） 两层设计：

示范侧（HD1–HD6）

1. 腕部 GoPro = 唯一传感器（和部署时相机位姿对齐）
2. 155° 鱼眼保留中心分辨率 + 周边上下文（不做 pinhole 矫正）
3. 侧面小镜子制造隐式立体视觉（主相机看不到的番茄酱在镜子里可见）
4. GoPro 内置 IMU + ORB-SLAM3 视觉-惯性融合，快速运动也不丢尺度
5. 连续夹爪宽度（非开/关二值），fiducial 标记跟踪
6. 运动学过滤：SLAM 得到全局位姿后，按目标机器人关节限位筛掉不可行轨迹

策略侧（PD1–PD2）

1. 推理时延迟匹配：观测流按实测 latency 对齐；动作提前发送补偿执行延迟
2. 相对轨迹动作：未来 EE 位姿相对当前 EE，而非世界坐标或逐步 delta
3. 双臂相对位姿作为 proprioception（双手协调关键）
4. Diffusion Policy 建模多模态动作分布（ACT 可作 drop-in 替代，论文全用 DP）

所以这一节是想说：不是"换个采集设备"，而是示范硬件 + 策略 I/O 联合设计，专门消灭 transfer 路上的四个坑。

---

它分几步做的（方法）

上图说明：Figure 1（ar5iv 原图）（论文原图）。

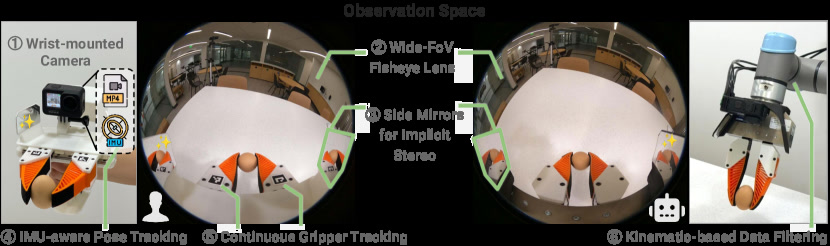

上图说明：Figure 2（ar5iv 原图）（论文原图）。

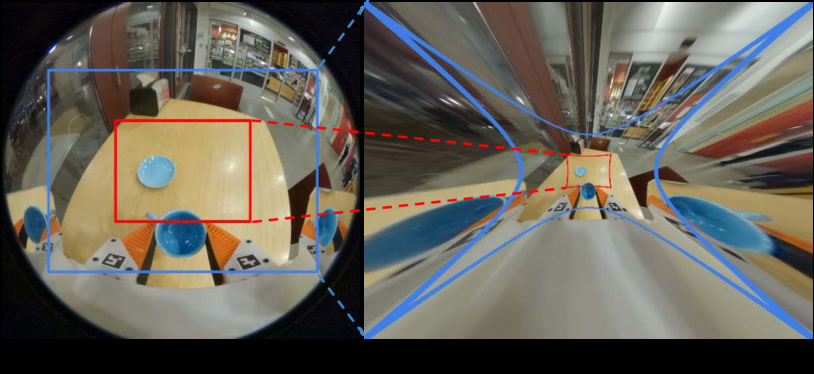

上图说明：Figure 3（ar5iv 原图）（论文原图）。

5.1 硬件：UMI 手持夹爪

输入：人触发式操作 handheld gripper（3D 打印平行夹爪 + 软指 + 扳机）。

处理：

• 仅 GoPro 录制（mp4 内嵌 IMU：加速度计 + 陀螺仪）
• 155° 鱼眼镜头；夹爪两侧物理镜；fiducial 测指宽
• 双臂 = 再拿一只，map-then-localize 共享坐标系

输出：单文件 mp4（视频 + IMU + 时间戳），可互联网分发。

规格（原文）：

项目	数值
重量	780 g
外形	310×175×210 mm
指行程	80 mm
3D 打印 BoM	73 USD
GoPro + 附件	298 USD
合计	~371 USD（vs ALOHA ~2 万 USD）

整套设备可在 2 小时内由非专家组装（论文 claim），且单条示范存成一个 mp4，便于上传分享——这是"众包机器人数据"设想的基础设施。

所以这一节是想说：UMI 刻意把采集端做成"轻、便宜、单文件"，换机器人本体成本。

---

5.2 轨迹恢复：Map-then-Localize + VI-SLAM

输入：GoPro 视频 + IMU。

处理：

1. 新场景先拍一段 mapping video 建地图
2. 每条示范 relocalize 到同一 map → 全局 metric scale 6DoF EE 轨迹
3. ORB-SLAM3 视觉-惯性联合优化；运动模糊时 IMU 可短时"撑住"

输出：每帧 EE 位姿 + 夹爪宽度；双臂时可算 inter-gripper relative pose。

精度（MoCap 基准，Fig. 12）：

指标	误差
单 gripper ATE 位置	6.1 mm
单 gripper ATE 旋转	3.5°
双臂 RPE 相对位置	10.1 mm
双臂 RPE 相对旋转	0.8°

所以这一节是想说：没有 MoCap 房间，靠 GoPro+SLAM 达到厘米级——这是 dynamic/bimanual 可 transfer 的前提。

---

5.3 示范接口设计细节（HD1–HD6 展开）

HD1 · 仅腕部相机

• 输入：GoPro 鱼眼 RGB；部署时在机器人腕部复现相同指型 + 相同相机相对位姿。
• 处理：不做 camera-robot-world 外参标定；相机机械固定在指上 → 抗震动、便携、无外部静态相机。
• 输出：与真机部署几乎 indistinguishable 的像素分布（论文原话）。
• 副作用（好处）：移动相机 = 自然 data augmentation，策略更关注物体而非固定背景。

HD2 · 155° 鱼眼，不矫正

• 针孔矫正会把中心信息压到很小面积（Fig. 3）， peripheral 拉伸严重 → 学习困难。
• 鱼眼保留中心分辨率，边缘压缩上下文 → SLAM 特征更多、overlap 更大。
• 消融：矫正到 69° 方图（类比 RealSense D415）→ 成功率 55% vs 完整鱼眼 100%。

HD3 · 侧面镜子 = 隐式立体

• 镜子里的图 = 沿镜面对称的"虚拟相机"视角；被主相机遮挡的物体（如盘中 ketchup）可在镜中看见。
• 必须对镜中 ROI 做数字翻转 + 左右镜交换，否则 encoder 看到相反运动方向 → 85% vs 100%。

HD4 · IMU-aware VI-SLAM

• GoPro mp4 内嵌 GPMF 格式 IMU；与 ORB-SLAM3 联合优化。
• 运动模糊 / 低头看桌（纹理少）时，IMU 可短时维持 tracking → 支持 tossing 类高速动作。
• Metric scale 直接恢复 → 双臂相对位姿 PD2.3 可算。

HD5 · 连续指宽 + 软指

• Fiducial markers 视觉测 width；非 0/1 开合 → 抛掷 release 时刻可精确到物体宽度。
• Series-elastic 软指：通过调节变形间接记录/调节抓力。

HD6 · 运动学过滤

• SLAM 给出绝对 EE 轨迹后，已知目标 robot base + URDF，可离线剔除 joint limit / 不可达段。
• 采集时不知道将来用哪台臂，过滤在训练前按 embodiment 做。

所以这一节是想说：六个 HD 编号不是 checklist，每个对应前人 handheld 的一个具体失败模式。

---

5.4 策略接口：相对轨迹 + 延迟匹配

观察（每步）：原始鱼眼 RGB 序列 + 历史相对 EE 轨迹 + 夹爪宽度（+ 双臂时 inter-gripper pose）。

动作：未来一段 相对 EE 轨迹（相对当前 EE 的 SE(3) 序列）+ 夹爪宽度。

与两种 baseline 对比（Fig. 6 直觉）：

相对轨迹 (UMI):  [T_now→t+1, T_now→t+2, ...]  同一锚点
Delta:           [T_t→t+1, T_t+1→t+2, ...]    误差逐步累积
Absolute:        全在 robot base 坐标系         野外标定几乎不可能

延迟匹配（PD1）：

• 观测侧：测相机、proprioception、gripper 各自 latency；以最慢流（通常相机）为基准，其他流 线性插值对齐。
• 动作侧：测 robot arm / gripper 执行延迟；策略输出后 提前发送 command，让真实到达时刻对齐预测时间戳。
• 丢弃因 $t_{input}-t_{obs}$、推理、执行延迟而"过期"的前几步动作。

策略骨干：Diffusion Policy [Chi et al. RSS 2023]；观测 horizon 通常 2 帧（等效提供速度信息）。复杂任务（洗碗）fine-tune CLIP ViT-B/16；野外 1400 ep 实验用 ViT-L/14。

PD1.1 观测延迟对齐（逐步）：

1. 实测 RGB / EE pose / gripper width 各自 delay（Appendix §A 用 rolling QR code 测相机端到端延迟）。
2. 将 RGB 下采样到 10–20 Hz；以每帧图像时间戳 $t_{obs}$ 为锚。
3. 对 robot proprio、gripper 流做线性插值，对齐到 $t_{obs}$。
4. 双臂：两路 GoPro 软同步，最近邻帧对齐，最大偏差 1/60 s。

采集端所有流相对图像 零延迟（GoPro 内嵌同步 IMU + 视觉测指宽）；真机分布式 controller 则各有 delay——PD1 要补的正是这条 train/test 鸿沟。

PD1.2 动作延迟对齐（逐步）：

1. 策略在 $t_{input}$ 输出从 $t_{obs}$ 开始的动作序列。
2. 因观测延迟 + 推理延迟 + 执行延迟，序列前几步在执行时刻 $t_{act}$ 已过期 → 丢弃。
3. 对 arm / gripper 分别测 execution latency，提前发送 command，使物理到达时刻匹配策略时间戳。
4. 抛掷 ablation：关闭匹配 → 肘速度曲线 jitter，release 与 gripper 不同步 → 87.5% → 57.5%。

PD2 相对轨迹（公式直觉）：

设当前 EE 位姿为 $T_0 \in SE(3)$。UMI 动作是长度 $H$ 的序列 ${T_0^{-1} T_t}_{t=1}^{H}$——全部相对同一 $T_0$（本 inference step 的"现在"）。

• Absolute：需 SLAM 坐标 ↔ robot base 精确标定 → 野外 25% 成功率。
• Delta：每步相对上一步 → SLAM 噪声逐步累积 → 80%。
• Relative (UMI)：对 tracking 误差、移动 robot base 更鲁棒（Fig. 10a：推 base 不影响 cup 任务）。

PD2.3 双臂 inter-gripper pose：

• 输入 policy：除各腕图像外，还有 $\text{pose}_{L \leftarrow R}(t)$ 相对位姿。
• 来源：两 gripper 视频 relocalize 到同一 map → 共享世界系 → 逐帧算相对。
• 消融：去掉 → 叠毛衣 30% vs 70%；典型失败 = 提衣摆双臂不同步。

所以这一节是想说：UMI 的策略创新不在扩散公式，而在"相对坐标 + 毫秒级时间对齐 + 双臂显式协调"让野外数据能直接上真机。

---

5.5 数据流总览（ASCII）

人持 UMI ──▶ GoPro mp4 (+IMU)
                │
                ▼
         ORB-SLAM3 建图/重定位
                │
                ▼
    (鱼眼图, 相对位姿, 指宽) × T  ──▶ Diffusion Policy 训练
                │
                ▼
真机 UR5/Franka + 同款指+GoPro  ──▶ 延迟匹配推理 ──▶ 执行

所以这一节是想说：全 pipeline 机器人只在最后一环出现——这是和 ALOHA 的根本分野。

---

5.6 四个能力实验在测什么

任务	难点维度	数据
Cup arrangement	预hensile + 非预hensile 推杯；多模态旋转方向	305 ep
Dynamic tossing	高速 + release timing；bin 超出静态工作空间	280 ep
Bimanual cloth	可形变 + 双臂严格同步	250 ep
Dish washing	7 步长程；流体/非牛顿流体；articulated faucet；语义"干净"	258 ep

Cup 成功定义：Espresso 杯 upright 在 saucer 上，handle 朝向机器人左侧 ±15°。

Tossing 成功定义：6 个 YCB 物体——球类进圆 bin，乐高进方 bin；共 120 次 object-level 评测。

Dish 七步：开水龙头 → 拿盘 → 拿海绵 → 洗擦至 ketchup 清除 → 放盘 → 放海绵 → 关龙头；含 recovery 示范（中途加酱继续擦）。

评测协议：narrow-domain 实验对所有方法使用同一组人工对齐的初始状态（overlay 参考图），每任务 20 episodes（tossing 为 120 object trials）；避免"换 seed 洗结果"。

所以这一节是想说：四个 task 分别压 dynamic / bimanual / deformable / long-horizon，不是四个 pick-place 变体。

---

关键数字（What works）

能力实验（narrow-domain，20 trials unless noted）

任务	数据量	UMI 成功率	关键消融
Cup Arrangement	305 ep, 2 人	20/20 (100%)	无鱼眼 55%；绝对坐标 25%；delta 80%；镜面需数字翻转才 100%
Cross-robot (Franka)	同上 checkpoint	18/20 (90%)	2 例关节限位
Dynamic Tossing	280 ep	105/120 (87.5%) 物体级	无延迟匹配 → 57.5%
Bimanual Cloth Fold	250 ep	14/20 (70%)	无 inter-gripper pose → 30%
Dish Washing	258 ep, 7 步	14/20 (70%)	ResNet-34 从零 → 0/10

野外泛化（Cup Arrangement 扩展）

设置	结果
12 人时 × 3 人 × 30 地点 × 15 种杯子	1400 demonstrations
未见环境 + 未见杯子 OOD 测试	43/60 ≈ 71.7%（训练杯 70%，测试杯 75%）
仅 narrow-domain 数据 + 同 ViT 骨干	0%（机器人甚至不朝杯子动）

采集效率（15 分钟计时，含复位）

任务	人手	UMI	SpaceMouse 遥操
Cup arrangement	基准	48% 人手速度	<UMI 的 1/3
Dynamic tossing	基准	64% 人手速度	0 条成功示范

所以这一节是想说：延迟匹配和 inter-gripper 不是锦上添花；野外数据是 71% OOD 的必要条件，单靠大 ViT 不够。

---

实验结果说明了什么

1. 鱼眼 > 针孔矫正：69° 裁剪版即使物体在视野内也 jitter——中心分辨率被压扁，策略被迫过度多模态。

2. 相对轨迹 >> 绝对坐标：绝对动作 25% 成功率，根因是 SLAM 坐标与 robot base 标定误差——野外根本不现实。

3. 动态任务吃延迟：抛掷无 latency matching 从 87.5% 跌到 57.5%，肘关节速度曲线明显抖动。

4. 双臂必须显式相对位姿：视觉 overlap 小时，30% vs 70%——靠两路独立相机难以隐式学同步。

5. 长程 + 流体 + 形变可以 BC：洗碗 70% 说明 UMI 管线不只适合 pick-place；但依赖 CLIP 级视觉预训练。

6. ** decentralize 数据可行**：1400 ep / 12 人时可支撑 OOD；mp4 单文件便于众包。

7. 采集效率有 quantified 优势：15 分钟内 UMI 采 cup 数据约为 SpaceMouse 遥操的 3 倍以上；tossing 任务遥操 15 分钟 0 条成功，UMI 仍可行——说明接口人体工学本身解锁新 action 类型。

所以这一节是想说：论文用大量 ablation 证明每个设计选择对应一个可测 failure mode，不是堆 demo。

---

你应该懂的几个新词

• Embodiment gap（实体差距）：示范者身体/传感器与部署机器人不一致导致的迁移损失。
• Visual SLAM：只用相机（+IMU）估计自身 6D 位姿并建图；UMI 用 ORB-SLAM3。
• Relative trajectory（相对轨迹）：动作 = 相对当前 EE 的未来位姿序列，无全局坐标依赖。
• Latency matching（延迟匹配）：训练假设与部署时各传感器/执行器时间戳对齐。
• Diffusion Policy（扩散策略）：用扩散模型生成动作序列；UMI 的策略引擎。
• Inter-gripper proprioception：双臂 policy 输入两夹爪相对位姿，促同步。
• Fisheye observation：策略直接吃畸变鱼眼图，保留中心像素密度。
• In-the-wild data：在实验室外多样环境采集的数据。

所以这一节是想说：UMI 论文一半在机器人学，一半在"接口设计 + 系统时序"。

---

它有什么搞不定的

1. 环境纹理：SLAM 需要足够视觉特征；大白墙仍困难（作者建议未来加第三人称相机/fiducial）。
2. 采集仍慢于人手：Cup 任务 UMI 只有人手 48% 吞吐；设备 780g 偏重。
3. 事后运动学过滤：采时不知目标机器人，不可行轨迹只能丢弃，不能"软修正"。
4. 无 force/tactile 显式标签：靠软指 + 连续指宽隐式力，极限接触任务受限。
5. Dexterous 任务：平行夹爪 vs 人手 DoF——扣衬衫扣子类任务不在范围。
6. 依赖 DP + 大 ViT：洗碗 ResNet-34 全灭；算力与工程门槛高于"纯 MLP BC"。
7. SLAM 失败 = 整条轨迹废：需 operator 保证 mapping 质量。

所以这一节是想说：UMI 解放的是"机器人到场"约束，不是"示范零成本"或"任意灵巧手"。

---

它和别的几篇是什么关系

• 策略引擎 · Diffusion Policy：UMI 是 DP 的"野外数据飞轮"；先读 diffusion-policy.md 再读 UMI 更顺。
• 对照 · ACT/ALOHA：ALOHA 要真机器人、joint-space 示范、ACT 输出；UMI 不要机器人、EE 相对轨迹 + DP。Ch14 模仿学习双路线。
• 对照 · Mobile ALOHA：同团队（Tony Zhao）延伸 ALOHA 到移动家务；与 UMI 采集哲学相反，可互补（UMI 采多样性，ALOHA 采精细双臂）。
• 上游 · Open X-Embodiment / DROID：大数据集解决 scale；UMI 解决"数据从哪来、怎么 cheap 扩"。
• 后续 · DexCap / AnyTeleop：2024–2025 handheld 系列多延伸 UMI 框架。

所以这一节是想说：读 UMI = 读懂"去中心化机器人数据"这条线的起点。

---

和本导读的关系

对应 Ch14: 模仿学习 §3 UMI 段与路线图表格"降低数据成本"一行。建议顺序：

1. Ch14 §2 BC/DAgger 背景；
2. 本笔记 act-aloha.md（机器人必须在场的精细路线）；
3. 本笔记 UMI Method §5.3 延迟与相对轨迹；
4. Ch13 Diffusion Policy 细节。

Ch14 叙事强调 UMI 与 Diffusion Policy 部署端结合；本笔记补 Table 级数字与 ablation。

所以这一节是想说：Ch14 讲"为什么 UMI"，本笔记讲"每个 HD/PD 编号对应什么机制"。

---

思考题

Q1：为什么腕部相机对齐比第三人称固定相机更适合 transfer？

提示

想部署时 observation distribution：机器人执行中相机随动，handheld 与 wrist mount 应 indistinguishable。

Q2：侧面镜子为什么要"数字翻转"才 100%？

提示

镜像是虚像，物体运动方向与主相机相反；CNN 平移等变性会被 confuse。

Q3：相对轨迹为何比 delta 更抗 SLAM 噪声？

提示

Fig. 6：delta 每步相对上一步，噪声逐步累积；相对轨迹共锚当前 EE。

Q4：Dynamic tossing 无延迟匹配时，为什么 grasp 还行、throw 不行？

提示

抓握容错大；抛掷需要 release 时刻与速度矢量精确对齐，ms 级不同步致命。

Q5：1400 条野外数据 + ViT-L 能 OOD，305 条 lab 数据 + 同 ViT 为何 0%？

提示

不是 backbone 魔法，是训练分布是否覆盖黑桌、流水、行人 distractor。

Q6：UMI 和 ALOHA 你会选哪个采"穿扎带"数据？

提示

精度、双臂同步、是否必须真机 fidelity；两论文任务侧重不同。

Q7：map-then-localize 对双臂 inter-gripper pose 为什么必要？

提示

两路视频分别 relocalize 到同一 map，才能算同一时刻相对位姿。

---

一些好奇心问答（FAQ）

UMI 名字的含义？
Universal Manipulation Interface——强调"接口"而非单一算法：硬件 + SLAM 管线 + policy I/O 标准。

和 Diffusion Policy 论文作者重叠吗？
是的，一作 Cheng Chi 同为 Diffusion Policy 作者；UMI 是同一研究线的系统延伸。DP 解决"怎么生成动作序列"，UMI 解决"序列表从哪来、怎么对齐真机时钟"。

必须 UR5 吗？
不必；论文用 UR5 + Franka FR2 部署同一 checkpoint（Cup 90%），靠相对轨迹 + 同款指/相机几何。

数据格式？
标准 mp4（GoPro 内嵌 IMU），利于互联网分发——作者愿景是"机器人界的 YouTube 数据集"。

---

如果你想再深入

1. 官网 + 视频：https://umi-gripper.github.io — 抛掷、洗碗必看。
2. 开源：硬件 CAD + SLAM + 训练代码全开。
3. 先修：diffusion-policy.md（策略）、act-aloha.md（遥操对照）。
4. Follow-up：Mobile ALOHA、DexCap、AnyTeleop。
5. Appendix 精读：§A latency 测量协议、§D SLAM 细节——复现关键。

---

原文信息

@inproceedings{chi2024umi,
  title     = {Universal Manipulation Interface: In-The-Wild Robot Teaching Without In-The-Wild Robots},
  author    = {Cheng Chi and Zhenjia Xu and Chuer Pan and Eric Cousineau and Benjamin Burchfiel and Siyuan Feng and Russ Tedrake and Shuran Song},
  booktitle = {Robotics: Science and Systems (RSS)},
  year      = {2024},
  url       = {https://arxiv.org/abs/2402.10329}
}

• arXiv：2402.10329
• Project：https://umi-gripper.github.io
• 机构：Stanford, Columbia, Toyota Research Institute

◼

@online{eai_umi_2026,
  title       = {(readable note) Universal Manipulation Interface},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2024 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/umi/}},
  organization = {Embodied AI: Zero to One}
}
