Affordance-based Robot Manipulation with Flow Matching

这是一份写给零基础读者的精读笔记。术语第一次出现先给生活类比，公式一律翻成人话。

一句话讲什么（TL;DR）

教机器人做事时，先让它看懂"物体能怎么用"，再用一种"画直线"式的方法直接生成动作——比扩散模型更快、训练更简单。

所以这一节是想说：这篇把"看懂物体用途（affordance）"和"用流匹配画动作"缝到一起，做出一个又快又好训的操作策略。

---

这是个什么场景

想象你第一次进朋友家厨房帮忙做饭。朋友递给你一个削皮器——你看一眼就知道这玩意儿"应该握住把手、刀片对着萝卜削"，不会拿反，也不会去戳碗。这种"一看物体就知道它能怎么用"的能力，机器人学界叫 affordance（可供性）：物体本身在告诉你它能被怎么操作。

affordance（可供性）：物体"提供给使用者的可能动作"。门把手的 affordance 是"被握住并旋转"，杯子把手的 affordance 是"被手指勾住"。在视觉里通常表现为关键点、热力图或可操作区域的 mask。

但光知道"能怎么用"还不够，你还得真把手伸过去、调整角度、来回削。机器人面对的也是这个问题：从一个随便摆出来的起手姿势，怎么一点点调整成一条干净利落的动作轨迹？

过去主流答案是扩散模型（Diffusion）——像"先把一张照片打成一团雪花，再一帧帧擦干净"，要走几十步去噪。这篇论文换成流匹配（Flow Matching）：更像"在起点和终点之间画一条直线，让模型学这条直线往哪走"。一样能从乱七八糟的起点走到目标动作，但步数少得多，也更直。

所以这一节是想说：场景是"看懂物体用途后生成一条动作轨迹"，本文用更快的流匹配替代了慢的扩散。

---

之前的人怎么做的，为什么不够好

• 行为克隆（Behavior Cloning, BC）：直接学专家示范的"状态 → 动作"映射。问题是多模态动作（同一状态有多种合理做法）会被平均，结果谁都不像。
• Diffusion Policy（2023）：把动作生成当扩散去噪过程，能很好处理多模态。但训练目标是噪声预测，推理要多步迭代，速度受限。
• 基于 affordance 的两阶段方法：先用视觉模型预测"可操作区域/抓取点/接触关键点"，再接一个独立轨迹规划器。问题是 affordance 和 action 分两阶段，误差会累积。
• 隐式策略（Implicit Policy）：用能量函数表达动作分布，能处理多模态但训练不稳定。
• 强化学习方法：reward 难设计、样本效率低、真机迁移代价高。

多模态动作：同一情况下有几种都对的做法。BC 会取平均导致失败，扩散和流匹配都能保留多种可能。

所以这一节是想说：以前要么把多模态压平，要么两阶段误差累积，要么慢/不稳，本文想同时解决"多模态 + 快 + 有语义先验"。

---

这篇论文的新想法

像把"看菜谱"和"动手做"两个能力缝进一台机器：

1. 用 affordance 做条件输入——像菜谱上的高亮提示。视觉编码器不再是端到端黑盒（进图出动作、中间不可解释），而是先显式说出"物体在画面哪里、能被怎么操作"，把这个语义先验当信号喂给动作生成器。
2. 用 flow matching 做动作生成——像导航 App 给你箭头。不走扩散那种"加噪—去噪"的多步路线，而是直接学一个速度场（vector field，一张到处是箭头的地图）：你站在哪一点，箭头告诉你下一步往哪走。数学上等价于学一个常微分方程（ODE） 的右边那一项。

速度场（vector field）：在每个位置和时刻定义一个方向箭头。想象一片湖面，每个点画一个箭头告诉漂在那的小船往哪漂。模型学的就是这张箭头地图。

ODE（常微分方程）：描述"位置随时间怎么变"的方程。流匹配的推理就是解一个 ODE：给起点，按速度场积分，得到终点。

合起来的好处：affordance 提供"做什么"的语义锚点，flow matching 提供"怎么平滑走过去"的动力学。训练比扩散简单（一个回归损失就行），推理比扩散快（ODE 步数远少于扩散步数）。

所以这一节是想说：新想法 = affordance 当条件 + flow matching 当生成器，一个管语义、一个管平滑高效。

---

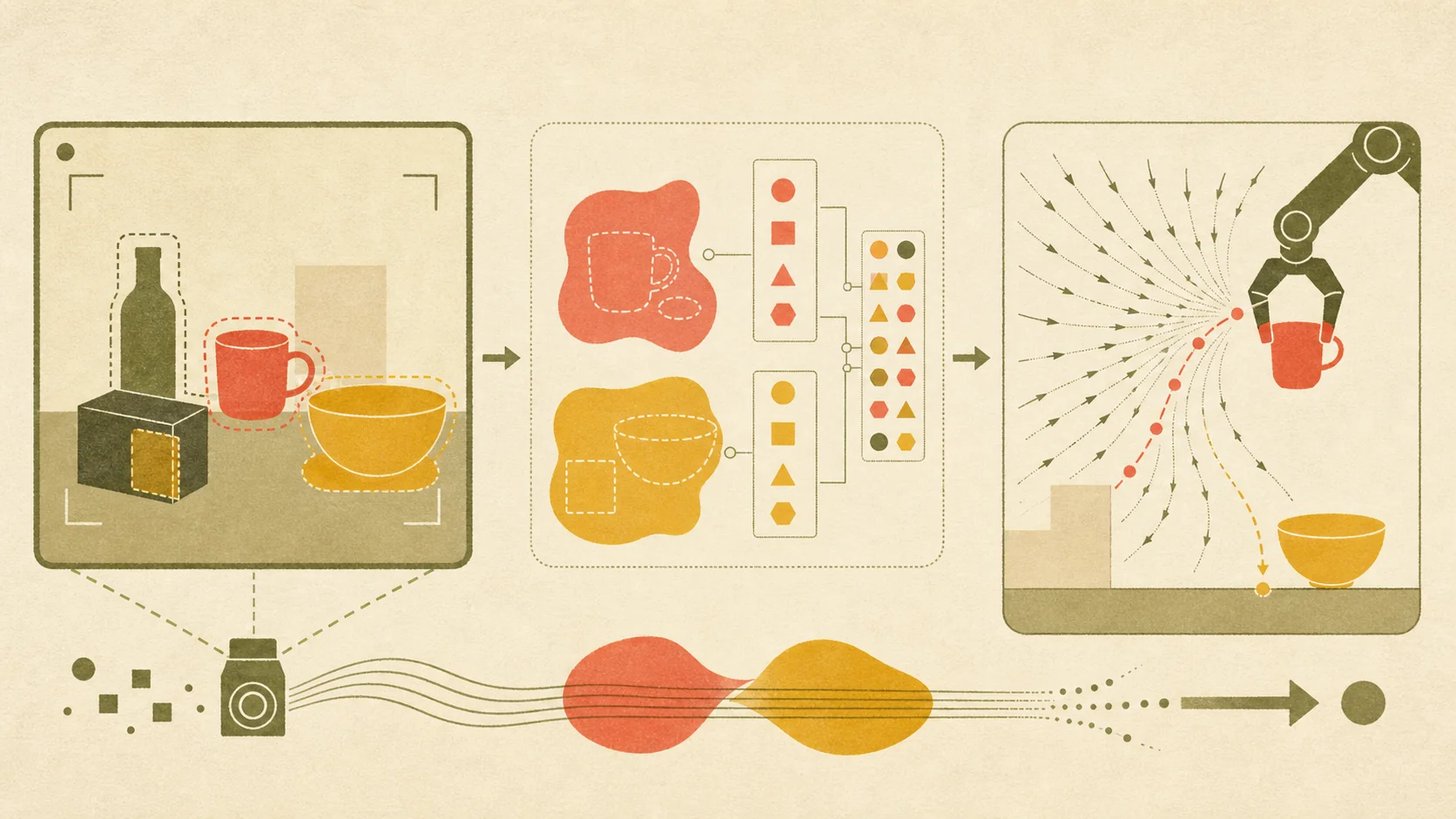

它分几步做的（方法）

这是全篇最核心部分，按四步走，每步交代"进什么、做什么、出什么"。

1. 视觉编码 + affordance 预测

输入：RGB 图像（可能还有 depth 深度，具体需读原文）。

处理：像装修师傅先看墙——不会上来就钻孔，会先盯着墙看一会儿，标记"这里能挂、那里有水管不能动"。模型先提取图像特征，再预测一组 affordance 表征——可能是关键点、热力图，或接触点的概率分布。

输出：一份"目标区域指引"，告诉后续生成器"手大概该往哪个区域去、以什么方式接触"。

这一步把"物体能怎么用"从模型内部的黑盒变成一个显式的中间产物，既可解释，又能给动作生成当强先验。

2. 构造流匹配的训练对

输入：专家轨迹 x₁（标准范本）+ 一团随机起点 x₀（高斯噪声或随机路径点）。

处理：像练字描红——老师给你标准范本，你随便画一团乱线当起点，然后在两者之间画一条直线： x_t = (1 - t)·x₀ + t·x₁，t 从 0 到 1。 让你练习"在直线上任意一点，下一笔往哪个方向描"。训练目标是让网络预测的速度场 v_θ(x_t, t, c) 逼近真实速度 x₁ − x₀，其中 c 是 affordance + 视觉条件。损失就是一个均方误差（MSE）。

输出：一个学会了"任意中间点该往哪走"的速度场网络。

公式人话翻译：x_t = (1−t)x₀ + t x₁ 意思是"在起点和终点之间按比例 t 取一个中间点"；目标速度 x₁ − x₀ 意思是"从起点直直指向终点的那个方向"。模型要学会：站在直线上任何位置，都能说出这个指向终点的方向。

3. 推理时的 ODE 积分

输入：一个随机起点 x₀ + 当前观测和 affordance 条件 c。

处理：像跟着导航走。从 x₀ 出发，按箭头地图一步步往前挪： x_{t+Δt} = x_t + v_θ(x_t, t, c)·Δt。 这就是欧拉积分——初中物理"速度 × 时间 = 位移"的连续版。走若干步（步数一般比扩散的几十步少很多，具体需读原文），得到目标动作轨迹 x₁。

输出：一条未来 N 步的动作轨迹。

4. 闭环执行

输入：生成的未来 N 步动作。

处理：机器人不会一次走完，而是只执行前几步，再重新看一眼环境、重新生成下一段——这是典型的 receding horizon 控制（滚动时域控制），和 Diffusion Policy 一致。

输出：机器人在真实/仿真环境里连续、闭环地完成任务。

receding horizon control（滚动时域控制）：每次预测未来一段，只执行开头几步，然后重新观测、重新预测。好处是能不断纠错，不会"一条道走到黑"。

ASCII 总览：

图像 ──► [视觉编码] ──► affordance（关键点/热力图）= 条件 c
                                          │
随机起点 x0 ──────────────────────────────┤
                                          ▼
                        [速度场网络 v_θ(x_t,t,c)]
                                          │  沿 ODE 积分若干步
                                          ▼
                              动作轨迹 x1（未来 N 步）
                                          │ 只执行前 k 步
                                          ▼
                              重新观测 → 再生成（滚动时域）

5. 流匹配为什么比扩散省步数

这一节把"流匹配（flow matching）到底比扩散强在哪"讲透，因为这是这条技术路线的地基。

输入：同一个生成问题——"从随机噪声变成一条合理的动作轨迹"。

处理：扩散模型学的是"如何一点点把噪声擦掉"，它背后对应的路径是弯弯绕绕的（由一个复杂的噪声调度决定），所以推理时往往要走几十步小步子才能稳稳到终点。流匹配换了个思路：干脆规定起点到终点走一条直线（x_t = (1−t)x₀ + t x₁），网络只需要学"直线上每一点的速度方向"。直线是最好走的路——理论上一步就能到，实际因为条件不同、多条直线会交叉，需要几步修正，但仍远少于扩散。

输出：一个推理只需少数几步积分、还不用调复杂噪声调度的生成器。对机器人尤其重要，因为控制要求高频率、低延迟，省下来的步数直接变成"手更快、更跟得上"。

打个比方：扩散像走一条盘山公路慢慢下山，流匹配像坐缆车直线滑下去。

6. affordance 到底怎么"喂"给速度场

输入：第 1 步预测出的 affordance（关键点/热力图/接触点概率）+ 视觉特征，合起来记作条件 c。

处理：条件 c 不是摆设，它要真正影响每一步的速度预测。常见注入方式有三种，论文按其设计选用其一或组合：

• 拼接（concatenation）：把 c 编码成一个向量，直接接到网络输入上，让每一层都能看到"目标区域在哪"。
• 交叉注意力（cross-attention）：让动作 token 去"查询"affordance 特征，动态决定这一步该重点参考哪个接触点。
• FiLM 调制：用 c 生成一组缩放和平移系数，去调节网络中间层的激活——相当于用 affordance 给网络"设定语气"。

不管哪种，核心目的一样：让速度场 v_θ(x_t, t, c) 里的 c 把"手该往哪个接触区域去"这件事牢牢钉住，避免生成器凭空乱画。

输出：一个"被 affordance 牵着走"的速度场——它生成的轨迹天然朝着可操作区域收敛。

所以这一节是想说：affordance 不只是可解释的中间量，它是流匹配的强条件，决定了轨迹往哪收。

7. 动作表示、时域与骨架

输入：观测 + 条件 c。

处理：

• 动作分块（action chunking）：一次生成未来 N 步而不是单步，能保证轨迹平滑、减少高频抖动，也让滚动执行有富余量。
• 动作表示：末端执行器的位置/朝向/夹爪状态，朝向同样避免用易跳变的欧拉角。
• 骨架：速度场网络常用 1D 卷积 UNet 或 Transformer 处理"时间步 × 动作维度"这张小图，视觉编码器用 CNN 或 ViT，具体配置需读原文。

输出：一条既平滑又贴合任务几何约束的动作序列。

8. 把训练和推理连成一条线

一次完整流程（伪代码，示意）：

# 训练
for 每个 batch (图像 I, 专家轨迹 x1):
    c = affordance_head(encode(I))       # 预测接触区域当条件
    x0 ~ 高斯噪声;  t ~ U(0,1)
    x_t = (1-t)*x0 + t*x1                 # 直线上取一点
    v_pred = v_theta(x_t, t, c)
    loss = MSE(v_pred, x1 - x0)           # 学"指向终点的方向"
    更新 theta（affordance 头可联合或分开训练）

# 推理（每个控制周期）
c = affordance_head(encode(当前图像))
x = 高斯噪声
for 少数几步:  x = x + v_theta(x, t, c) * dt   # 欧拉积分
执行 x 的前 k 步，然后重新观测、重跑

读这段要抓两点：训练端只是一个 MSE，没有对抗、没有复杂调度，稳且好训；推理端就是几步"速度×时间"的加法，快。这正是流匹配吸引机器人领域的两大理由。

输出：一个从图像直达高频动作、训练简单、推理快速的操作策略。

9. 为什么要"先 affordance 再轨迹"而不是端到端

输入：同一个"图像 → 动作"的映射需求。

处理：最省事的做法是端到端——图像直接喂进速度场，让它自己悟出该去哪。但这样有两个隐患：一是没有可解释的中间产物，出错了你不知道是"看错了地方"还是"动作画歪了"；二是接触区域这种强几何先验被埋进黑盒，数据不够时很难学准。这篇论文把它拆成两阶段：affordance 头专门回答"哪里能操作、怎么接触"，速度场专门回答"给定目标区域，手怎么走过去"。两者分工后，affordance 头可以用带接触标注的数据单独训得很准，速度场则在这个可靠先验上生成轨迹，等于把一个难问题拆成两个都更好学的子问题。

这也带来一个工程好处：affordance 是显式的，可以拿出来可视化、调试，甚至人工纠正后再喂回生成器——黑盒端到端做不到这点。

输出：一个更可解释、更省数据、更好调试的两阶段管线。

再补一个关键取舍：两阶段的代价是 affordance 头一旦预测错，错误会传导给速度场（误差累积）。所以论文通常让 affordance 表示成"概率分布/热力图"而非单点，把不确定性也传下去，让速度场对模糊的接触区域也能生成合理轨迹，而不是被一个错误的硬标签带偏。

所以这一节是想说：分阶段不是为了好看，而是把"看哪里"和"怎么走"解耦成两个更好学的子问题，同时换来可解释性。

所以整块方法是想说：先预测 affordance 当条件，再用流匹配学速度场，推理时沿直线积分出轨迹，最后滚动执行——四步各司其职，且每一步都为"快""稳""可解释"服务。

---

下图概括本篇在「关键数字」节前的核心结果脉络（便于对照后文表格）：

【Affordance-based Robot Manipulation… · 关键结果概览】

   设定 / 数据          方法要点              主结果
        │                   │                    │
        ▼                   ▼                    ▼
   训练           ──► 方法核心                   ──► …
   评测           ──► 主指标提升                  ──► ↑ 论文主结论

   （对照下方表格中的原文数字与消融）

---

关键数字（What works）

本文是 IROS 2024 论文，成功率、推理耗时、任务清单等需以原文为准，本笔记不编造。下表说明它"测什么、和谁比"。

关注点	对比对象	结果方向（原文为准）	具体数值
任务成功率	Diffusion Policy、BC	flow matching + affordance 更高	原文未在本笔记转录
推理速度（每条轨迹耗时）	Diffusion Policy 多步去噪	flow matching 步数更少、更快	原文未在本笔记转录
去掉 affordance 的消融	完整模型	掉分幅度反映 affordance 价值	见原文消融表
推理步数—精度权衡	——	步数越少越快但可能掉精度	具体曲线见原文

提醒：任何百分比与耗时请以 arXiv 原文（2409.01083）为准。

所以这一节是想说：核心看两组数——成功率是否提升、比扩散快多少，具体值回原文核对。

---

实验结果说明了什么

• flow matching 在操作任务上是可行的扩散替代：只要能追平或超过 Diffusion Policy 的成功率，同时推理更快，这个替换就成立。这是本文最想证明的事。
• affordance 作为显式条件有价值：去掉 affordance 的消融掉分越多，越说明"给模型一个可解释的语义先验"确实帮到了动作生成，而不只是锦上添花。
• 推理步数可调：流匹配允许你在"快"和"准"之间滑动——赶时间就少走几步，要精度就多走几步。这对真机部署很实用。
• 训练更省心：一个 MSE 损失 vs 扩散那套噪声调度，工程上更简单，复现门槛更低。

所以这一节是想说：实验要回答的核心是"flow matching 是不是比 diffusion 更划算"，以及"affordance 这个加法值不值"。

---

你应该懂的几个新词

Flow Matching（流匹配）：一种生成模型训练范式。学一个速度场，让"噪声分布"沿这个场流动到"数据分布"。和扩散是表亲，但训练目标更简洁（直接回归速度，不用学 score）。

Affordance（可供性）：物体提供的可能动作，视觉里表现为关键点/热力图/mask。

Vector Field（速度场）：每个位置和时刻上的方向箭头，像风向图。

ODE（常微分方程）：描述位置随时间变化的方程，流匹配推理就是解 ODE。

Receding Horizon Control（滚动时域控制）：预测一段、只执行开头、再重新预测的闭环控制方式。

Behavior Cloning（行为克隆）：最朴素的模仿学习，直接监督学"状态 → 动作"。

所以这一节是想说：抓住"流匹配、affordance、速度场、ODE"四个词，就抓住了本文骨架。

---

它有什么搞不定的

• affordance 预测本身会错：如果第一步把可操作区域标错了，动作生成就被带偏。语义先验是双刃剑。
• affordance 表征需要标注或先验：关键点/热力图从哪来？要么额外标注，要么依赖预训练视觉模型，这本身有成本。
• flow matching 步数太少会掉精度：一步或极少步推理虽快，但复杂轨迹可能画不准，快慢要权衡。
• 接触丰富的任务仍难：像插拔、拧螺丝这类需要精细力控的任务，纯视觉 affordance + 轨迹生成未必够。
• 泛化范围有限：affordance 依赖训练见过的物体类型，遇到全新形态的物体，"看一眼就知道怎么用"可能失灵。

所以这一节是想说：affordance 错了会连累全局、步数太少会掉精度、精细力控和全新物体仍是硬骨头。

---

它和别的几篇是什么关系

• 上游：Flow Matching for Generative Modeling（Lipman et al., ICLR 2023）——本文用的生成框架来源，理解流匹配数学去翻这篇。
• 主要对手：Diffusion Policy（Chi et al., RSS 2023）——同解多模态动作生成，但生成范式不同，是本文要超越的基线。
• 同走流匹配路线：FlowPolicy——把流匹配 + 一致性 + 3D 点云结合，是本文的近亲进阶版。
• affordance 家族：CLIPort、VRB、Where2Act 等把 affordance 当视觉先验，但通常配规划器；本文配的是流匹配。
• VLA 大模型：π0 等也用流匹配做 action head，本文是这条趋势在小模型上的早期落地。

所以这一节是想说：本文是"扩散 → 流匹配"迁移潮里的一员，往上接流匹配理论，往下通 FlowPolicy 和 π0。

---

和本导读的关系

• 主线章节：Ch13 扩散策略。本文是"扩散策略之后，流匹配崛起"这条线的入门案例。
• 规划/语义：affordance 的"先理解再动作"思路，可对照 Ch10 高层规划 里"先想再做"的哲学。
• 若你要做真机操作 demo，Ch14 模仿学习 里的示范采集与闭环执行是配套背景。

所以这一节是想说：本文位于 Ch13（扩散/流匹配）与 Ch10（语义先验）的交叉带。

---

思考题

Q1：flow matching 和 diffusion 都能从噪声生成动作，最大的区别是什么？

提示

diffusion 学"如何一步步去噪"（学 score/噪声），推理多步；flow matching 学"速度场"（直接回归方向），推理是解 ODE，步数通常更少、训练目标更简单。

Q2：为什么把 affordance 做成显式的中间产物，而不是让模型端到端隐式学？

提示

显式 affordance 可解释、可当强先验、可单独评估，数据稀缺时提供语义锚点；端到端隐式则黑盒、难解释、更吃数据。

Q3：训练目标里的"真实速度 x₁ − x₀"为什么是从起点直指终点的方向？

提示

因为训练对是起终点之间的直线插值，直线上任意点的方向都恒为 x₁ − x₀，模型学会这个方向就能沿直线走到终点。

Q4：如果 affordance 预测错了（比如把杯口标成了杯底），后果是什么？怎么缓解？

提示

动作会被引向错误区域导致失败。缓解可用更强的视觉预训练、多假设 affordance、或让下游生成对错误先验更鲁棒。

Q5：推理时把 ODE 步数从 20 减到 1，会发生什么？什么时候值得这么做？

提示

更快但精度可能下降。控制频率要求高、轨迹相对简单时值得；精细任务则要多走几步保精度。

Q6：为什么要用滚动时域执行，而不是一次生成一整条轨迹走到底？

提示

环境会变、有误差，只执行开头几步再重新观测能持续纠错，避免"一条道走到黑"。

所以这一节是想说：想清楚这些题，你就理解了"流匹配 vs 扩散""显式 affordance 的价值""步数—精度权衡"这三件核心事。

---

一些好奇心问答（FAQ）

Q：flow matching 一定比 diffusion 好吗？

不一定。它训练更简单、推理更快，但在极复杂分布上，扩散的多步细修有时更稳。本文的贡献是证明在操作任务上流匹配够用且更快。

Q：affordance 一定要人工标注吗？

不一定。可以来自预训练视觉模型或自监督信号，具体本文怎么获得 affordance 需读原文。

Q：这套方法能上真机吗？

IROS 论文通常有真机验证。具体平台（UR5 / Franka / xArm 等）需以原文为准。

Q：和 π0 那种大模型用的 flow matching 是一回事吗？

底层数学是同一套流匹配。区别在规模和用途——本文是小模型 + affordance 条件，π0 是大规模 VLA 的动作头。

Q：一个 MSE 损失真的够训练动作生成？

够。流匹配的精髓就是把生成问题化简成"回归速度"，所以损失可以很简单。

所以这一节是想说：本文门槛不高，核心是接受"流匹配 = 学速度场"这个视角，再理解 affordance 怎么当条件。

---

如果你想再深入

1. 前置：Diffusion Policy —— 先懂扩散策略，才 get 本文"更快更简单"的卖点。
2. 补流匹配数学 —— 看 Lipman 2023 前 3 节，掌握"速度场—插值路径—回归损失"三件套。
3. 横向：FlowPolicy —— 看流匹配 + 一致性 + 3D 的进阶组合。
4. affordance 家族 —— 读 Where2Act / VRB，理解可供性在机器人里的传统用法。
5. VLA 里的流匹配 —— 读 π0，看流匹配在大模型动作头里的样子。

所以这一节是想说：先补 Diffusion Policy 和流匹配基础，再把本文当"流匹配 + affordance 的工程范例"。

---

原文信息

• 标题：Affordance-based Robot Manipulation with Flow Matching
• arXiv：https://arxiv.org/abs/2409.01083
• 会议：IROS 2024
• 年份：2024

@inproceedings{zhang2024affordanceflow,
  title  = {Affordance-based Robot Manipulation with Flow Matching},
  author = {Zhang, Fan and Gienger, Michael},
  booktitle = {IEEE/RSJ International Conference on Intelligent Robots and Systems (IROS)},
  year   = {2024},
  note   = {arXiv:2409.01083}
}

BibTeX 作者字段据公开信息填写，完整作者与页码请以官方版本为准。

◼
