Connecting Touch and Vision via Cross-Modal Prediction

34 min read · 11831 字 · ⭐⭐⭐ · 长篇结构化

#vision #tactile #audio-speech #navigation

这是一份给"完全没接触过 AI"的读者看的精读笔记。语言尽量像聊天，公式全部翻成人话。

本文是 2019 年 CVPR 的工作，MIT CSAIL 出品（一作 Yunzhu Li，合作者含 pix2pix / CycleGAN 作者 Jun-Yan Zhu）。论文的位置：早期跨模态预测的代表作，把"视觉和触觉之间的双向想象"第一次系统化。读这篇之前最好对 GAN 有点感觉（不要求懂数学），对 CNN 大致知道怎么处理图像就行。

一句话讲什么（TL;DR）

教 AI"看一眼就猜出摸起来什么感觉、摸一下就猜出在摸哪儿"，让视觉和触觉互相翻译。

所以这一节是想说：这篇论文让机器在视觉和触觉之间做"互相翻译"。

这是个什么场景

逛超市时你伸手抓一个香蕉，手没碰到之前你已经"知道"它会是软软滑滑的；半夜摸黑伸手够手机，手指一碰玻璃面就立刻在脑子里闪出"屏幕朝上、放在床头柜左边"的画面。这两件事都太自然了，自然到你不会觉得它是个"问题"——可对机器人来说，它压根不知道。

人类的视觉和触觉是双向打通的：

看见 → 脑子里冒出"摸起来会怎样"的预感
摸到 → 脑子里冒出"这玩意大概长什么样、在哪儿"的画面

这篇 2019 年的论文就在问：机器能不能也学会这种双向想象？ 给它一段机械臂去戳东西的视频（视觉），它能不能猜出指尖那一刻摸到的"触感"（触觉图像）？反过来，只给它一张触感图，它能不能在桌面照片里指出"这个手感对应的应该是杯子边缘的那个位置"？

听起来很玄，但作者用了个巧招：把"触觉"也做成一种图像——靠一个叫 GelSight 的小传感器，把指尖按下去之后"被压凹的胶皮"用内置摄像头拍下来，变成一张 RGB 图。这一下，原本"摸 vs 看"的跨感官难题，被化简成了两种图像之间的互相翻译——就跟把英文翻成中文是一个套路。

所以这一节是想说：把触觉变成一张图，问题就变成了"图到图的双向翻译"。

Plate Nº IConnecting Touch and Vision via Cross-Modal Prediction — 场景示意：这论文要解决的现实问题

之前的人怎么做的，为什么不够好

方案 A：跨模态预测都做声音或文字 以前研究 vision-audio、vision-text 的论文一大堆。但这些数据天生就有海量配对（视频自带声音、图片自带 caption）。视觉和触觉没有现成的大规模配对数据——人手摸过的东西没人录下来。
方案 B：直接用 pix2pix 做图到图翻译 pix2pix 是当时最火的"图翻译"模型（白天→黑夜、草图→照片）。但它假设输入和输出在像素位置上是对齐的，比如同一座山在白天图和黑夜图里都在画面正中。视觉和触觉的尺度差距太大：摄像头拍的是整张桌子（约 50cm 宽），GelSight 只能感受 1.5cm 的一小块——两张图根本对不上号。
方案 C：传统触觉传感器分类 早些年的触觉研究只用力传感器测压力大小、或用 GelSight 识别物体材质。它们解决的是"分类/识别"任务，不是"想象出另一个模态的图像"。
方案 D：人手收集小数据 做几百对配对数据靠研究生手动操作机械臂，规模太小，神经网络喂不饱。
核心难题：缺数据 + 尺度对不齐 + GAN 容易"摆烂"输出全一样的图（mode collapse）。

所以这一节是想说：缺数据、视野不对齐、GAN 训练崩，三座大山压着。

这篇论文的新想法

类比：想教小孩认识"软硬"，最快的办法是带他去玩具店把每件玩具都摸一遍——一次几分钟太少，得连续几个月每天摸。本论文做的就是这件事的机器版：让一只机械臂当"实习品控员"，自动戳 195 个物品 12000 次，凑出 300 万张"看到的画面 + 摸到的胶皮"配对图。再给 GAN（一种会"造图"的神经网络）喂一张参考图（机械臂还没动作前的桌面照）和附近几帧视频，让它学会在视觉和触觉之间互相翻译。

一句话三件事：

自动造数据：用工业机械臂代替人手，规模一下子拉到当时最大
参考图缩尺度差：摄像头看的是 50cm 大场景、GelSight 看的是 1.5cm 小区域，给个对照图就只需画"差异"
时序几帧防摆烂：5 帧前后画面让模型不偷懒、不糊弄

所以这一节是想说：先用机械臂工业化造一份大数据集，再改进 GAN 来吃这份数据。

它分几步做的（方法）

整个论文做了 4 件事：搭机械臂自动采集、做条件 GAN 基线、加参考图缩尺度、加时序帧防失同步。下面逐一拆解每一步的输入、处理过程和输出。

1. 用 KUKA 机械臂造一份 300 万张配对图的数据集（VisGel）

类比：像让一只机械手当"实习品控员"，把超市货架上的东西一个一个戳一遍，旁边架一台摄像机全程录像。每戳一下，存一张"摄像机看到的画面"和一张"指尖压凹胶皮的纹理图"。

输入：195 个家用物品（45 个来自 YCB 数据集 + 150 个额外购买），每次 4~10 个随机放在桌面上。

处理过程：

一只 KUKA LBR iiwa 工业机械臂，指尖装一个 GelSight 传感器（1.5cm x 1.5cm 的胶皮里面藏摄像头）
旁边三脚架上一个普通网络摄像头（webcam），全程拍机械臂和桌上的物体
每次戳之前先用 ElasticFusion（一种实时 SLAM 系统）重建桌面的 3D 点云，挑一个法线接近垂直于桌面的位置去戳——不然戳歪了不仅戳不到东西，还会把物体推走
用时间戳同步视觉帧和触觉帧

输出：12,000 次接触，每次录 250 帧，总共 300 万张配对的视觉-触觉图像。其中训练集 10,000 次接触（250 万帧），测试集 2,000 次接触（50 万帧）。

GelSight：一种"光学触觉传感器"。表面是软胶皮，里面装一个小摄像头和几个不同方向的彩色 LED。手指压上去胶皮变形，摄像头拍下变形后的影子，就得到一张能反映"接触面凹凸纹理"的 RGB 图。简单说：把"摸到什么"翻译成了"看到什么"。

YCB 数据集：耶鲁-CMU-伯克利联合发布的一份家用物品数据集，机器人抓取领域的"通用考题"。包含各种生活物品，从食品到工具都有。

ElasticFusion：一种实时的 SLAM（同步定位与建图）系统，能在机械臂操作过程中实时重建桌面的 3D 点云。这里用它来找"哪个位置适合戳"。

为什么这步有用：

机器干活不知疲倦，能造出比人手大几个量级的数据。论文声称这是当时最大的视-触配对数据集
因为 GelSight 输出是图，整套问题立刻能用 CNN 处理，不用为触觉单开新架构
工业机械臂的位置精度比人手高得多，意味着"触点"和"视觉里手指尖位置"几乎完美对齐——后面训练时不用再校准
数据规模一上来，过拟合风险下降，模型更容易学到"通用的视-触关联"而不是死记硬背

踩坑提醒：

直接随机选戳点会导致大量无效样本（"戳到空气"或"戳歪把物体推走"）。SLAM 重建 + 法线检查这一步看似工程小事，却决定了数据集的可用率
原始 YCB 数据集有 70 个物体，但其中 25 个太小（如塑料螺母），会被机械臂遮挡住摄像头视线，所以只能用 45 个
每个场景放 4~10 个物体且允许重叠——这增加了场景多样性，但也引入了遮挡问题
戳的力度和速度需要标定——论文补充材料里能看到他们做了一套压力曲线，避免戳坏物体或损伤胶皮

数据集的设计考量：

为什么选择 250 帧/次、12000 次这个规模？一次触碰大约持续 5~10 秒（机械臂下降→接触→保持→抬起），250 帧覆盖了完整的动作周期。12000 次意味着对每个物体平均戳约 60 次、从不同角度和位置接触，保证了同一物体不同触碰位置的多样性。作者特别提到，数据集不限于本文的两个任务——后续研究可以用它做触觉材质分类、接触力估计等。

训练集和测试集的划分也值得注意。测试集分成两组：30 个"已见物体"（训练时出现过但换了不同的触碰位置）和 30 个"未见物体"（训练时完全没出现过）。这种设计让作者能分别评估"记忆 vs 泛化"——已见物体的结果更好说明模型利用了物体特有的视-触关联，未见物体的结果好则说明模型学到了更通用的跨模态关系。

所以这一节是想说：先用工业机械臂工业化造一份当时全球最大的视-触配对数据集 VisGel，数据规模和划分方式都经过深思熟虑。

2. 拿 pix2pix 做基线：图到图翻译的标准做法

类比：把"视觉→触觉"想成"中译英"。Pix2pix 是当时最经典的"翻译机"，它训练的方式有点像"打假博弈"——一个网络 G（生成器）拼命造假翻译，另一个网络 D（鉴别器）拼命找茬，两者互相磨练。

输入：一张视觉图（或一张触觉图）。

处理过程：

生成器 G：吃一张视觉图，吐一张触觉图（或反过来）
鉴别器 D：看一对图，判断"这是真的视-触配对，还是 G 编出来的"
训练目标：G 和 D 玩极小极大博弈——G 想骗过 D，D 想识破 G
同时加一个 L1 损失（逐像素差距），防止 G 走极端只为骗鉴别器

输出：给定一种模态的图像，生成另一种模态的图像。

条件 GAN（cGAN）：普通 GAN 是"凭空造图"；条件 GAN 是"看一张输入图，造一张相关的输出图"，输入就是"条件"。pix2pix 是 cGAN 的一个经典实现。

L1 损失：除了让 G 骗过 D，还额外要求"生成图 - 真实图"的逐像素差距尽量小，避免 G 走极端只为骗鉴别器、不顾真实性。L1 就是把每个像素的差的绝对值求和。

关键公式人话翻译：

论文里的核心目标函数：

G* = arg min_G max_D L_GAN(G, D) + lambda * L_1(G)

人话：找一个 G，让它在最坏的 D（最强鉴别器）面前也能输出最像真实数据的图。同时让 G 输出和真实图的逐像素差距（L1）尽量小。lambda = 10 控制两个目标的权重——10 倍地强调"像素要对得上"，防止 G 只想着骗 D、完全不管质量。

L_GAN 里面的对数项就是"鉴别器对真假数据的得分差"：G 想让 D 给假图打高分（骗过 D），D 想让真假分得越开越好。两人轮流更新参数，互相牵制。

为什么这步有用：

给后面的改进定一个基准线（baseline）：作者后来给 pix2pix 加各种改造，每一项改造涨多少都能量化对比
pix2pix 本身是当时图翻译的 SOTA，作为起点合理

但它不够好——后面的实验表明，pix2pix 直接套上来在视-触任务上效果很差，vision→touch 的 AMT fooling rate 只有 28.09%（已见物体），远低于后续改进的 46.63%。原因是它无法处理两种模态之间 30 多倍的尺度差距，而且在高度不平衡的数据上容易陷入 mode collapse。

所以这一节是想说：先用 pix2pix 立个标杆，暴露出"尺度差 + 数据不平衡"两个核心痛点，后面再一项项改。

3. 喂参考图：让模型只学"差异"，不用从头画整张图

类比：让美术生默写一张"猫躺在沙发上"和让他默写"沙发上多了一只猫（已经给你沙发的照片）"——后者难度低多了，他只要画个猫贴上去就行。

输入：当前帧的视觉/触觉图 + 一对"参考图" r = (x_ref, y_ref)，其中 x_ref 是机械臂还没动作前的桌面照片（参考视觉图），y_ref 是 GelSight 没接触任何东西时的"空载"图像（参考触觉图）。

处理过程：

给生成器 G 和鉴别器 D 都额外喂这对参考图
模型的任务从"凭空生成另一种模态的完整图像"变成"在参考图基础上预测变化部分"
在生成器内部加 skip connection（跳跃连接）：把参考图编码器中的低层特征（桌面颜色、物体轮廓等）直接送到解码器对应层，不用编码-解码再走一遍

输出：质量显著提升的跨模态预测图。从 Figure 4 的定性对比可以看到，没有参考图时生成的结果几乎不可辨认，加上参考图后立刻变得真实。

Skip connection（跳跃连接）：神经网络里的"绕路通道"。让前层的信息不经过中间层直接送到后层，避免一路压缩-解压时把细节丢光。U-Net 就是靠这招在医学图像分割里出名的。类比：开会时小李直接把材料递给老板，不用先转手给小张-小王-小赵。

为什么这步有用：

解决尺度差距：触觉图只覆盖 1.5cm，硬要从这 1.5cm "推断"整张桌面的画面是不可能的。但有了参考视觉图，模型只需预测"机械臂手伸进来后画面里多了什么 + 它戳在哪儿"，难度暴跌。论文原文说这是从"几乎不可能的外推问题"变成了"可管理的差异预测问题"
解决传感器漂移：不同 GelSight 的 LED 亮度、黑点位置都略有不同。参考触觉图相当于给模型一个"零点校准"——把每个传感器的个体差异归零
去掉 reference image 后 fooling rate 掉 5~7 个百分点（从 46.63% 降到约 41.44%），说明这不是可有可无的装饰

参考图的工程细节：

参考视觉图是每段触碰序列的第一帧（机械臂还在远处没动作时拍的）
参考触觉图是 GelSight 悬在空中时的读数，它包含了该传感器特有的 LED 照明分布和黑色标记点的位置
把参考图和当前帧一起输入时，skip connection 让"不变的部分"（桌面背景、物体位置）可以直接从编码器抄到解码器，模型只需要学"变化的部分"（机械臂出现、触觉变形）

两个方向上参考图的作用不同：

在 vision→touch 方向，参考视觉图帮助模型定位"哪里发生了接触"——模型把当前帧和参考帧做对比，就能找到"多出来的机械臂在哪、它戳的是哪个物体的哪个部位"。参考触觉图则提供了"空载基线"，让模型知道"没变形时 GelSight 长什么样"，从而只需预测"变形了多少"。

在 touch→vision 方向，参考视觉图直接给出了"整个场景长什么样"——模型不需要从 1.5cm 的触觉图"外推"出整张桌面，只需要在参考场景上"画上"机械臂和接触效果。这把一个几乎不可能的外推问题变成了一个可管理的差异预测问题。

所以这一节是想说：给模型一张"什么都没发生时"的对照图，它就只需画"差异"——这是处理 30x 尺度差的关键技巧，而且在两个方向上各有不同的作用机制。

4. 数据再平衡：让 GAN 不摆烂

类比：你训练一个识图 AI，可数据集里 60% 都是同一张白墙照片。模型很快就学会"无论看到什么都输出白墙"，这就摆烂了。解决办法是给"非白墙"的稀有样本加权重，让它们在训练里出现得更频繁。

输入：原始数据集中所有的视觉-触觉配对帧，包含大量"机械臂悬在空中没碰东西"的无效样本（约占 60%）。

处理过程：

对每个触觉帧 x_t，计算它和参考触觉帧 x_ref 之间的残差图：residual = |x_t - x_ref|
对残差图计算 Laplacian 方差——这个值反映"触觉变形有多剧烈"。机械臂悬空时残差几乎为零（Laplacian 方差极低），戳到有纹理的物体时残差很大（方差高）
把 Laplacian 方差当作每个样本的"稀有度分数" w_t
训练时按 w_t 做概率采样——稀有的高变形样本被多采，平庸的"空载"样本少采

输出：再平衡后的采样分布 p^w，使得训练数据中"有意义的接触帧"和"无意义的空载帧"的比例更平衡。

Mode collapse（模式坍塌）：GAN 训练里的常见病。生成器发现"反正鉴别器看不出来，我每次都输出同一张图就行"，结果输出多样性归零。类比：考试作弊都抄一份答案。

Laplacian 方差：图像处理里衡量"清晰度/纹理丰富度"的指标。对图像做 Laplacian（二阶导数）运算，然后算方差。一片白墙方差几乎是 0，一片有花纹的布方差就大。这里被借来当"触觉变形剧烈度"的近似——很聪明的工程 hack。

为什么这步有用：

在 touch→vision 任务上，不做再平衡的 pix2pix 总是把机械臂画在图像右上角——这就是典型的 mode collapse：模型发现"无论输入什么触觉图，都输出同一张带机械臂的图就行"，因为大部分样本的触觉都是空白的，这个"万金油答案"足够糊弄鉴别器
再平衡让"有信息的接触样本"出现频率升高，模型被迫学习不同触感和不同视觉对应关系，不能再靠万金油过关
去掉 rebalancing 后 fooling rate 从 46.63% 降到 39.95%（已见物体），说明它贡献了约 7 个百分点

所以这一节是想说：用稀有度采样防 GAN 摆烂——这是整套系统能跑起来的关键工程决策。

5. 时序多帧：让预测和真实在时间上对齐

类比：让你只看一张照片判断球在不在手里——你说不准是球刚被抓住还是刚被丢出。多看几帧前后画面就好判断了。

输入：不再是单帧 x_t，而是 5 帧序列 {x_{t-4}, x_{t-2}, x_t, x_{t+2}, x_{t+4}}。

处理过程：

当前帧 x_t 用 RGB 彩色输入
其他 4 帧（t-4, t-2, t+2, t+4）用灰度输入——因为颜色对"接触动作判断"贡献很小，但会增加参数和显存
5 帧一起送入生成器的编码器，让模型看到"机械臂正在下压 / 正在抬起"的时间趋势
帧间隔是 2 而不是 1——相邻帧太相似，信息冗余；隔 2 帧能拉开"前/中/后"的差异

输出：时间上更对齐的预测结果，尤其是"接触瞬间"的预测精度大幅提升。

为什么这步有用：

单帧模型经常把"接触瞬间"搞错——它没法判断机械臂是"正在下降中"还是"已经碰到了"。多帧能看到运动趋势，接触瞬间的误差大幅减小
时序在 vision→touch 方向帮助更大，因为需要判断"什么时候真正接触上"；在 touch→vision 方向帮助较小，因为输入已经过滤掉了非接触帧
去掉时序后 fooling rate 从 46.63% 降到约 41.44%（已见物体），再掉约 5 个百分点

设计选择的细节：

为什么用间隔 2 而不是连续 5 帧？作者实验发现相邻帧太相似（250 帧覆盖 5~~10 秒，帧率约 25~~50 fps），连续取 5 帧几乎看不出运动差异。隔 2 帧取样把时间窗口拉宽到约 8 帧的跨度，足以看清"机械臂在下降→接触→开始施压"的阶段转换。

为什么只有当前帧用 RGB、其余用灰度？这是一个显存-信息量的权衡。5 帧全用 RGB 意味着输入通道从 3+4x1=7 增加到 5x3=15，参数量和显存需求大幅增长。但颜色对"判断运动方向"贡献很小——灰度足以捕捉形状和运动信息。只保留当前帧的颜色是因为最终输出需要 RGB 颜色信息。

所以这一节是想说：用前后几帧让预测和真实在时间上对齐，间隔和颜色的设计都经过了工程层面的仔细权衡。

6. 最终模型架构与训练细节

输入：时序帧序列 x_bar_t = {x_{t-4}, x_{t-2}, x_t, x_{t+2}, x_{t+4}} + 参考图对 r = (x_ref, y_ref)。

生成器 G 架构：

两个 ResNet-18 编码器：一个编码输入帧序列 x_bar_t（5 帧，其中当前帧 RGB、其余灰度），输出 512 维向量；另一个编码参考图 r（视觉参考 + 触觉参考），输出 512 维向量
拼接：两个 512 维向量拼成 1024 维
解码器：5 层 strided-convolution（步进卷积），从 1024 维向量逐步上采样还原成目标模态的图像
Skip connection：从参考图编码器的各层把低级特征（轮廓、颜色）直接接到解码器对应层

鉴别器 D 架构：标准 ConvNet，同时接受输入帧、参考图和输出图，判断真假。

完整目标函数人话翻译：

论文 Equation 4：

L_GAN(G, D) = E_{(x_bar_t, r, y_t) ~ p^w} [log D(x_bar_t, r, y_t)] + E_{(x_bar_t, r) ~ p^w} [log(1 - D(x_bar_t, r, y_hat_t))]

人话：鉴别器 D 看到真实配对想打高分（log D 越大越好），看到 G 生成的假配对想打低分（log(1-D) 越大越好）。G 反过来想让 D 给假配对也打高分。注意这里的数据分布 p^w 已经经过再平衡——稀有样本被多采。

论文 Equation 5：

L_1(G) = E_{(x_bar_t, r, y_t) ~ p^w} ||y_t - y_hat_t||_1

人话：在再平衡分布上，让生成的图和真实图的逐像素差距尽量小。

最终目标：G* = arg min_G max_D L_GAN(G, D) + 10 * L_1(G)

训练超参：

优化器：Adam，学习率 0.0002
L1 权重 lambda = 10（从 pix2pix 继承）
用 LSGAN 损失（最小二乘 GAN，比标准 GAN 训练更稳定）替代原始 GAN 损失
数据增强：随机裁剪 + 轻微扰动亮度、对比度、饱和度、色调
视觉→触觉和触觉→视觉两个方向各训练一个独立模型，架构完全一样只是输入输出对调

LSGAN（最小二乘 GAN）：把鉴别器的输出从"0/1 分类"改成"距离回归"，损失函数从交叉熵换成均方误差。好处是梯度更平滑，训练更稳定。类比：考试从"通过/不通过"变成"按分数打"，反馈更细腻。

ResNet-18：一种有 18 层的残差网络。"残差"意思是每一层只学"和输入相比多了什么"（又是差异学习！），使得很深的网络也能顺利训练。

所以这一节是想说：最终模型是"双 ResNet-18 编码器 + 5 层卷积解码器 + skip connection"的条件 GAN，吃参考图 + 5 帧时序，输出另一种模态的图像。

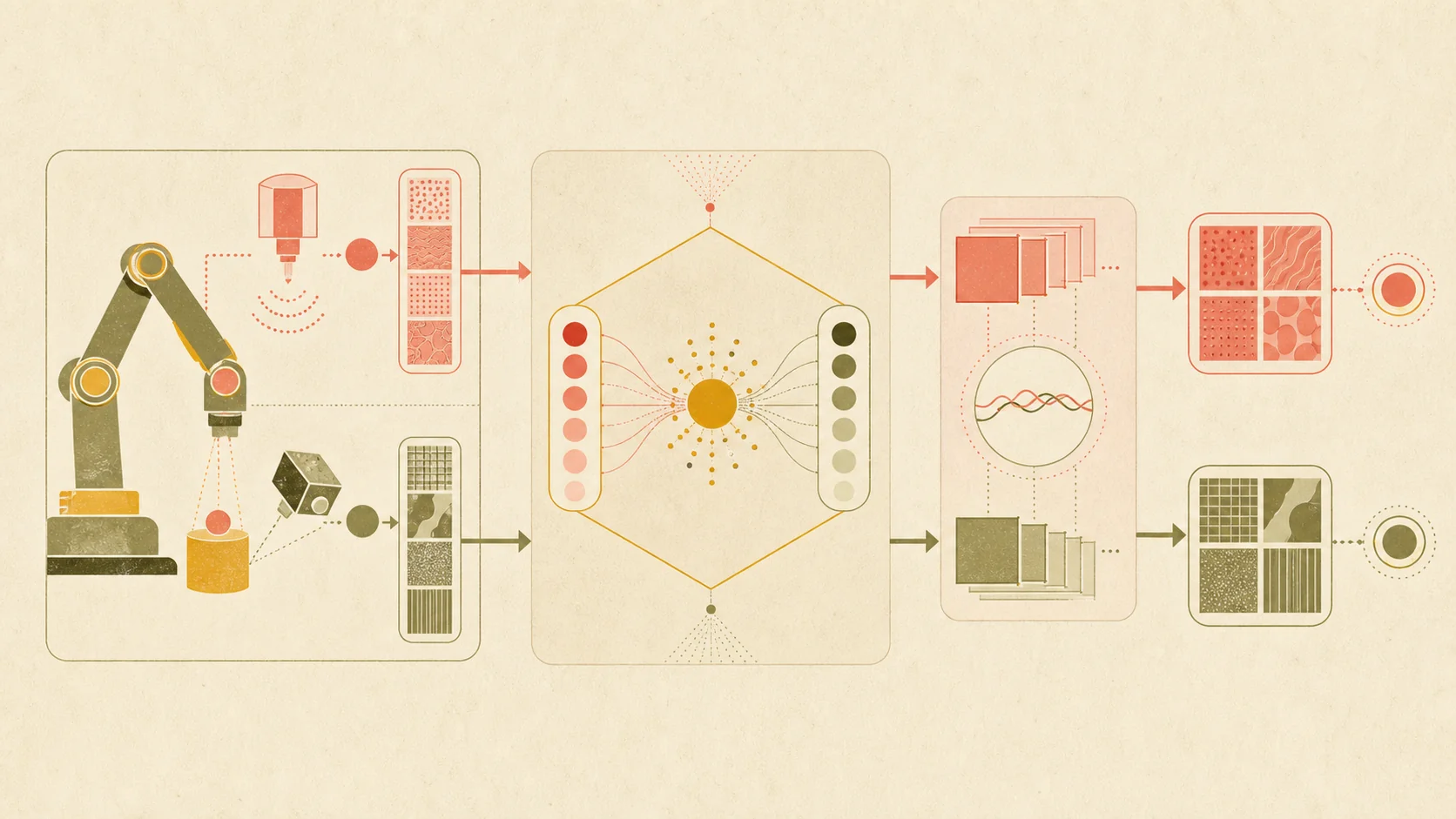

Plate Nº VConnecting Touch and Vision via Cross-Modal Prediction — 方法示意：核心 pipeline

关键数字（What works）

指标	pix2pix 基线	本文完整模型	对比/含义
数据规模	—	12,000 次接触 x 250 帧 = 300 万帧	当时最大视-触数据集
物体数量	—	195 件（训练 165 / 测试 30 已见 + 30 未见）	涵盖食品、工具、厨具、布料、文具等
V→T AMT fooling rate（已见）	28.09%	46.63%	接近 50% 随机水平，意味着人类标注员几乎分不清真假
V→T AMT fooling rate（未见）	21.74%	38.22%	泛化到未见物体时下降 ~8%，但仍远超基线
T→V "feels similar"（已见）	44.52%	89.20%	接近全监督方法 90.37%
T→V "feels similar"（未见）	25.21%	83.44%	接近全监督方法 85.29%，自监督几乎追平
去掉 reference image	—	fooling rate 降约 5~7 个百分点	参考图是处理尺度差的关键
去掉时序	—	fooling rate 降约 5 个百分点	时序对接触瞬间预测至关重要
去掉 rebalancing	—	fooling rate 降约 7 个百分点	数据再平衡治 mode collapse
pix2pix mode collapse	T→V 时总是把机械臂画在右上角	无此问题	再平衡有效消除了模式坍塌

关键要点：三项改造（参考图 + 再平衡 + 时序）是叠加关系，每项都贡献 5~7 个百分点，合力把 pix2pix 从 28% 抬到 47%。自监督方法在 touch→vision 上几乎追平了用 1000 张人工标注训练的全监督基线（89.20% vs 90.37%），这是一个重要信号：规模足够大的自动化数据可以替代昂贵的人工标注。

所以这一节是想说：数据规模 + 三项改造让模型从"看一眼就破"做到"接近以假乱真"。

实验结果说明了什么

Vision → Touch 方向

AMT 真假测试：作者在 Amazon Mechanical Turk 上做了大规模人类感知实验。每次展示一段 64 帧的生成触觉视频和真实触觉视频，让被试判断哪个是真的。总共收集了 8,000 次判断。完整模型在已见物体上的 fooling rate 为 46.63%——意味着近一半的人类被骗了。值得注意的是，AMT 被试在实验前会接受 5 对真实视-触配对的教育，所以他们不是完全不懂触觉数据。

接触瞬间检测：通过追踪 GelSight 上黑色标记点的位移来量化"什么时候发生了接触"。设置一个阈值 r = 0.6，找出变形曲线超过阈值的起止时间点，和真实接触时间对比。没有时序信息的模型在接触瞬间检测上误差很大——要么完全漏掉接触事件（Figure 7b），要么时间偏移严重（Figure 7c）。加了时序后误差大幅减小。

标记点变形追踪：计算生成的触觉图上每个标记点与真实图上对应标记点的 L2 距离。单帧模型表现最差，因为它无法推断力的大小和方向变化。

Touch → Vision 方向

"Feels Similar" 测试：因为不同位置可能摸起来感觉一样（比如平板的不同位置），所以不能要求模型预测出"唯一正确的位置"。作者改为让 AMT 被试判断"预测的位置和真实位置摸起来是不是相似"。完整模型在已见物体上达到 89.20%，几乎追平了用 1000 张人工标注位置训练的 Stacked Hourglass 监督模型（90.37%）。

AMT 真假测试（touch→vision 方向）：每张图只展示 1 秒，被试判断真假。pix2pix 的 fooling rate 数字看起来不低，但那是因为它输出的图全都一样（mode collapse），每张都"看起来像真的"但位置完全错。

可视化分析

用 Zhou et al. 的网络解释方法可视化学到的内部表示：vision→touch 模型的两个内部单元分别关注 GelSight 的位置，但一个聚焦"尖锐边缘"（如杯口），另一个聚焦"平坦表面"。这说明模型确实学到了有意义的物理特征，而不是在做无意义的像素拷贝。

所以这一节是想说：实验证明三项改造各自有效且互补，自监督方法在触觉-视觉翻译上接近全监督水平，模型内部确实捕获了有物理意义的跨模态表征。

你应该懂的几个新词

GelSight（凝胶触感传感器）：用一块软胶皮 + 内部摄像头 + LED 的触觉传感器。把"摸到什么"变成"拍到什么"。类比：橡皮泥按手印，再用手电筒打光拍照看凹凸。
Cross-Modal Prediction（跨模态预测）：从一种感官数据预测另一种感官数据。类比：闻到刚出炉的面包香，脑补出面包的金黄色泽。
GAN（生成对抗网络）：两个神经网络互相博弈训练，一个造假、一个打假。类比：仿冒名画的画师 vs 拍卖行鉴定师，互相磨练对方。
Conditional GAN / cGAN（条件 GAN）：在 GAN 的基础上，给一个"条件"作输入，生成"和条件相关"的输出。类比：不是"随便画一张图"，而是"按照这张草图给我画一张照片"。
Mode Collapse（模式坍塌）：GAN 训练失败的典型表现，生成器只会输出极少数几种图，多样性归零。类比：作弊学生只背一道题的答案，所有考卷都填一样。
Reference Image（参考图）：一张"什么动作还没发生"的对照图。类比：装修前的房间照片，让你只用关心"这次新加了什么家具"。
Skip Connection（跳跃连接）：神经网络里跨层连接的"绕路通道"。类比：开会时小李直接把材料递给老板，不用先转手给小张-小王-小赵。
LSGAN（最小二乘 GAN）：用均方误差替代交叉熵的 GAN 变体，训练更稳。类比：考试从"通过/不通过"变成"按分数打"。
AMT（Amazon Mechanical Turk）：亚马逊的众包平台，用来雇大量真人做小任务（这里就是"判断真假图"）。类比：拉一群路人当评审。
Moment of Contact（接触瞬间）：机械臂胶皮真正碰到物体的那一刻。类比：弹钢琴时手指真正按下去的瞬间，前后摸空气都不算。
Self-supervised（自监督）：不需要人工打标签，靠数据自己生成的"伪标签"训练。这里的"标签"就是视觉和触觉的天然配对——同一时刻的两种传感器读数自动构成一对。
Laplacian 方差：图像处理里衡量纹理丰富度的指标，用来量化触觉图的"有多大变形"。这里当作数据再平衡的采样权重。

所以这一节是想说：把这十二个词记住，再回头读论文你会顺得多。

它有什么搞不定的

泛化范围有限：模型只学过 195 件桌面家用品。给它一张窗外的树叶或者一块金属齿轮，触觉预测大概率乱来。训练分布之外的物体/场景没有任何保障。
触觉歧义不可消解：摸一块平板的不同位置触感都差不多，所以 touch→vision 不可能预测出"唯一正确的位置"。论文承认这点，因此评测改成"feels similar 算对"。但这也意味着模型在精确定位方面本质上受限——这是任务定义层面的局限，不是算法能解决的。
依赖固定相机视角：webcam 一旦换位置或换镜头，整个模型可能直接失灵。参考图假设了"相机和场景的相对位置不变"。换到第一视角的可穿戴相机或者手持手机拍摄就要重训。
没有"力"的概念：GelSight 测的是变形形状，可以间接反映力的大小和方向，但模型并没有显式学习"压多大的力"。它能预测"接触瞬间"的变形图案，但不能预测"按 2N 还是 5N"。后续的 visuo-tactile dynamics 工作才补上这块。
不涉及决策/控制：整个工作停在"感知层"——让模型学会"看和摸之间的对应关系"。但它不做任何抓取决策，不输出机器人动作。从感知到控制之间的鸿沟（perception-action gap）是后续工作（如 Lee et al. 2019 ICRA）的目标。
GelSight 的物理限制：传感器面积只有 1.5cm x 1.5cm，只能感知非常局部的接触。对于大面积接触（如整个手掌握住物体）或动态滑动，它的覆盖率不够。
数据集的可复现成本：虽然 GelSight 是开源硬件（材料成本低于 100 美元），但 KUKA 工业机械臂百万级的价格让"自动化数据采集"这条路很难被普通实验室复现。后续研究大多直接使用本文公开的 VisGel 数据集。

所以这一节是想说：泛化受限、本质歧义、视角固定、缺力的概念、不做决策、传感器局限、复现成本高——七个洞各有不同性质，有的可以工程解决，有的是理论层面的根本限制。

它和别的论文是什么关系

vs pix2pix / CycleGAN（图到图翻译）：本文的方法骨架就是 pix2pix 的条件 GAN。但 pix2pix 假设输入输出像素对齐，本文用参考图 + 时序 + 数据再平衡三项改造适配了"视觉-触觉"这个尺度差巨大的场景。CycleGAN 解决的是"无配对"翻译，本文有配对数据所以不需要 cycle consistency。
vs ImageBind（六模态对齐）：ImageBind 想把视觉、文本、音频、深度、热成像、IMU 六种模态都嵌到一个共享空间里。本文是更早期的"两模态打通"，提供的训练范式（用图到图翻译做对齐）后来被许多多模态工作借用。可以把本文看成 ImageBind 的"双模态原型"。
vs Lee et al. 2019 ICRA "Making Sense of Vision and Touch"：Lee 2019 ICRA 做的是自监督学习视-触联合表示（joint representation），然后把这个表示用在 contact-rich 操控任务（如插钉子）上。本文停在"想象"层（预测另一种模态的图像），Lee 2019 走到了"决策"层（用学到的表示做控制）。两者互补：本文证明了"视-触可以互译"，Lee 2019 证明了"互译学到的表示可以拿来做事"。
vs LLaVA / Flamingo（视觉+语言多模态）：LLaVA 把视觉和"语言"做对齐——用 GPT-4 当"出题老师"造文本指令；本文把视觉和"触觉"做对齐——用机械臂当"出题老师"自动戳东西。两者共享一个思路：用一个能批量生成"标签"的来源（GPT 或机械臂），绕开人工标注的瓶颈。
vs Calandra 2017 "The Feeling of Success"：Calandra 用视-触多模态预测抓取成功率，和本文的"看图想感觉"互补——它是"用感觉决定动作"，本文是"在两种感觉之间做翻译"。
vs Diffusion Policy / OpenVLA（操控机器人）：那些工作让机器人"看一眼就知道怎么动"；本文还没到决策层，停在"看一眼想象出摸起来什么感觉"的感知层。但触觉感知是抓取的关键——后续 visuo-tactile policy 论文就在这条路上往决策走。
vs Habitat / Meta-World（仿真环境）：那些工作让机器人在仿真里大量练习。本文反过来——直接在真实物理世界里采集真数据。两条路径互补：仿真便宜但 sim2real gap 大，真实采集贵但 ground truth 可靠。
vs SPARSH / Tactile-VLA（后续触觉工作）：SPARSH 做了大规模触觉预训练基础模型，Tactile-VLA 把触觉接入 VLA 架构做端到端控制。本文是这条"触觉+视觉"研究线的早期奠基作，证明了触觉可以被 CNN 有效处理这一前提。

所以这一节是想说：这是早期多模态对齐工作的"双模态精简版"，思想被后来的 ImageBind / VLA 系列 / 触觉基础模型继承。

和本导读的关系

本文属于 Ch18: 多模态生态的覆盖范围。Ch18 的核心主题是"怎么把不同模态的传感器信号放进同一个空间"。本文是该章中触觉模态的奠基作品：

Ch18 开篇用"闭着眼睛端咖啡"引出多模态的必要性，其中"接触才有的信息"这个盲区正是本文要解决的问题
Ch18 介绍的 ImageBind 用"以图像为枢纽"实现六模态对齐，本文则是更早期的"双模态（视觉-触觉）对齐"尝试，用图到图翻译替代对比学习
Ch18 提到触觉传感器（GelSight、BioTac）是"接触才有信息"这一盲区的解决方案，本文详细展示了 GelSight 如何被用于大规模数据采集和跨模态学习
本文证明的"自监督视-触对齐"思路，后来被 Ch18 中的 SPARSH / Tactile-VLA 等后续工作继承和扩展

读完本文再回去看 Ch18 的 18.1.4 节（视觉的三个致命盲区）会有更深的体会：触觉不是"锦上添花"，而是在暗处、接触力、滑动检测等场景下"缺了就做不了"。

所以这一节是想说：本文是 Ch18 多模态生态中"触觉这条腿"的起点，后续的触觉基础模型和触觉 VLA 都建立在这个"触觉可以被 CNN 处理"的前提上。

思考题

Q1：为什么触觉要用 GelSight（光学传感器）而不是传统的力传感器？如果用力传感器，本文的方法还能跑吗？

提示

力传感器输出的是一维或三维的力向量（标量或者 Fx/Fy/Fz），没有空间分辨率——它告诉你"总共压了多大力"，但不告诉你"哪个位置凹了多深"。GelSight 输出的是 2D RGB 图像，包含接触面的完整形状和纹理信息。本文的方法核心是"图到图翻译"（用 CNN 处理），如果触觉不是图像格式，整个 pix2pix 框架就用不了。要用力传感器的话，需要重新设计模型架构，比如用 MLP 代替卷积网络，而且信息量会大幅减少。

Q2：参考图（reference image）看上去像是在"作弊"——模型不就是在抄参考图吗？什么情况下参考图不可用？

提示

参考图确实让模型"抄"了大部分不变的信息（桌面、物体位置），但这正是合理的任务简化——人类预测触觉时也在用"我已经看到的场景"做条件。模型需要学的是"哪儿被戳了 + 戳出的纹理"。但参考图的前提是"相机位置固定 + 场景在接触前后基本不变"。如果是移动机器人（相机跟着动）、或者接触导致物体大幅移动/形变，参考图就不适用了。这也是本文系统难以推广到移动操作场景的原因之一。

Q3：数据再平衡用 Laplacian 方差作为"稀有度分数"，这个选择有什么局限？能想到更好的替代方案吗？

提示

Laplacian 方差衡量的是"纹理复杂度"，但并非所有有意义的接触都有高纹理——比如按一个软海绵，变形很大但纹理可能不复杂。一个更好的替代可能是直接用变形场的幅度（标记点位移量）作为稀有度，因为它直接衡量"接触力度"。或者用一个轻量分类器区分"有接触/无接触"来做硬采样。论文选 Laplacian 方差的好处是计算简单且不需要额外标注，是一个工程上的折中。

Q4：touch→vision 方向上，模型达到了 89.20% 的 "feels similar" 分数，几乎追平全监督方法的 90.37%。为什么自监督能做到这么好？全监督方法用了什么额外信息？

提示

自监督方法的"标签"是天然的时间同步配对（同一时刻的视觉帧和触觉帧），数据量巨大（300 万帧）。全监督方法用了 1000 张人工标注的 GelSight 位置标签来训练 Stacked Hourglass 网络。关键洞察：当自监督数据量足够大时（3M vs 1K），模型可以从海量弱信号中提取出和少量精确标注一样多的信息。这和后来 LLaVA 等工作的思路一致——自动化生成的大规模数据可以替代昂贵的人工标注。

Q5：本文的方法能迁移到"模拟器中的触觉"吗？比如在 Isaac Gym 里模拟 GelSight 的输出，然后训练本文的模型。会遇到什么问题？

提示

核心问题是 sim-to-real gap 在触觉上特别大。GelSight 的输出取决于胶皮的弹性特性、LED 的光照分布、摄像头的成像质量——这些在模拟器中很难精确模拟。视觉的 sim2real gap（纹理、光照）已经够大了，触觉的 gap 更大，因为它涉及物理接触的真实力学特性。一个可能的缓解策略是用域随机化（Ch17 的 DR）或者在模拟和真实之间做域适应（比如用 CycleGAN 把模拟触觉图转成真实风格），但目前还没有成熟方案。

Q6：论文中 vision→touch 的时序帮助大，touch→vision 帮助不大。请解释为什么会有这种不对称。

提示

vision→touch 需要预测"什么时候真正接触上"——这是一个时间维度的问题，单帧图像无法判断机械臂是"正在下降中"还是"已经碰到了"。多帧让模型看到运动趋势，大幅提升接触瞬间预测精度。但 touch→vision 方向已经过滤掉了"没接触"的样本（只保留传感器碰到物体的帧），所以不存在"什么时候接触"的判断问题。而且触觉的参考图已经提供了足够的对照信息，时间维度的额外信息相对冗余。

Q7：如果你要把这个系统用在一个真实的低光仓库中帮助机器人抓取，需要做哪些改造？

提示

至少需要：(1) 去掉固定相机假设——仓库里机器人在移动，需要从 ego-centric 视角工作，参考图策略需要重新设计；(2) 扩展训练物体到仓库中的物品（纸箱、塑料袋等），当前 195 个家用品不覆盖；(3) 在低光条件下视觉质量差，需要依赖触觉做更多判断——但本文的模型是双向的，可以反过来用 touch→vision 来"脑补"看不见的画面；(4) 加入决策层——本文只做感知，需要接一个 policy 网络把视-触表征转化成抓取动作（类似 Lee 2019 ICRA 的做法）；(5) 考虑实时性——当前模型的推理速度和实时抓取的要求之间可能有 gap。

一些好奇心问答（FAQ）

Q1：为什么不直接用力传感器读"压力大小"，非要用 GelSight 把触觉做成图？ 因为压力只是一维标量，没有"形状/纹理"信息。GelSight 把接触面凹凸都拍下来，等于把触觉升维到 2D 图像，CNN 能直接处理，信息量大得多。而且图像格式让整套 pix2pix 框架可以直接复用——这是方法论层面的关键便利。

Q2：12000 次接触是机械臂连续戳出来的，那中间有人监督吗？ 基本没有。SLAM 自动选戳点 + 机械臂自动执行 + 摄像头时间戳同步。研究生只需要在桌面摆好物体，让程序跑就行。论文里强调"自动化"是核心工程贡献——这也是为什么能做到 300 万帧这个数量级。

Q3：训练 GAN 一般要算 FID/IS 这些指标，本论文为什么主要用 AMT？ 因为触觉图不是自然图像，FID（基于 ImageNet 预训练特征的 Frechet Inception Distance）的相似性指标对触觉图没有意义——ImageNet 从来没见过 GelSight 的输出。作者直接用人类感知判断"真不真"更可靠。这是 GAN 评测的常见妥协——当生成的图像属于非自然图像分布时，人类评估比自动指标更有说服力。

Q4：模型能"想象"出从没摸过的材质吗？比如猫毛？ 论文没测。直觉上不行——模型只见过 195 个家用品。但作者展示了 30 个"未见物体"上的泛化效果，说明在"训练分布附近"（类似材质、形状的物体）还能用。完全陌生的材质需要额外数据。

Q5：GelSight 这玩意贵吗？普通实验室能复现吗？ 2019 年时 GelSight 是开源硬件，研究生能自己搭一个，材料成本低于 100 美元（不含摄像头）。但 KUKA 工业机械臂百万级的价格很难复现。后续工作大多直接用本文公开的 VisGel 数据集做 finetune，绕开了硬件门槛。

Q6：作者后续做了什么？ 一作 Yunzhu Li 在这之后做了一系列"物理感知 + 触觉"的工作，包括 ICRA/NeurIPS 的 visuo-tactile dynamics model，把"想象触感"延伸到"想象物体形变和动力学"。合作者 Jun-Yan Zhu 就是 pix2pix 和 CycleGAN 的作者，后来继续做图像生成和 3D 相关研究。这篇论文可以看作 Yunzhu Li 从感知走向"物理理解"的起点。

所以这一节是想说：核心创新可复现，但要重新跑出 300 万张图得有 KUKA；模型本身只需中等 GPU。

如果你想再深入

Pix2Pix 原文（Isola et al. 2017 CVPR）：本文的方法基础。先读它的 Section 3（条件 GAN 框架），再回头看本文 Section 4.1 会非常通顺。
CycleGAN（Zhu et al. 2017 ICCV）：解决"无配对图到图翻译"。本文用的是配对版（pix2pix），但如果你想把这套方法推广到没法配对的场景（比如人手摸 vs 机械臂摸），CycleGAN 是必读。合作者 Jun-Yan Zhu 就是 CycleGAN 的作者。
GelSight 原始论文（Johnson & Adelson 2009/2011）：理解触觉传感器是怎么把变形变成 RGB 图的。MIT Adelson 组的代表工作。
Calandra et al. 2017 "The Feeling of Success"：用视-触多模态预测抓取成功率。和本文的"看图想感觉"互补——它是"用感觉决定动作"。
Lee et al. 2019 ICRA "Making Sense of Vision and Touch"：自监督学习视-触联合表示用在 contact-rich 操作任务上。可以看作本文思路在"决策层"的延伸。
ImageBind（2023, Meta）：六模态共享嵌入空间。读完这篇会发现本文的"双模态对齐"思路被推广到多模态后能干什么。
SPARSH（2024）：大规模触觉预训练基础模型，是"触觉+深度学习"这条线的后续里程碑。
Sundaram et al. 2019 Nature "可穿戴触觉手套"：把触觉传感器做成手套，让人戴着采数据，规模比 KUKA 还大。和本文是"不同采集路径"的对比阅读。

所以这一节是想说：往前补 pix2pix / CycleGAN / GelSight，往后追 Lee 2019 / ImageBind / SPARSH / 触觉手套，就是这条研究线的全景。

原文信息

BibTeX：

@inproceedings{li2019connecting,
  title={Connecting Touch and Vision via Cross-Modal Prediction},
  author={Li, Yunzhu and Zhu, Jun-Yan and Tedrake, Russ and Torralba, Antonio},
  booktitle={Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition (CVPR)},
  year={2019}
}

链接：

项目主页：http://visgel.csail.mit.edu/
论文 PDF：arXiv
代码 & 数据集：项目主页提供 VisGel 数据集下载和代码开源

作者：Yunzhu Li, Jun-Yan Zhu, Russ Tedrake, Antonio Torralba（MIT CSAIL）

所以这一节是想说：拿到这些信息就能精确定位和引用这篇工作。

◼

引用本笔记 / Cite this note

BibTeX

@online{eai_touch_vision_cross_modal_2026,
  title       = {(readable note) Connecting Touch and Vision via Cross-Modal Prediction},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2019 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/touch-vision-cross-modal/}},
  organization = {Embodied AI: Zero to One}
}

All 202 papers (full index)
