EquiBot: SIM(3)-Equivariant Diffusion Policy

这是一份写给零基础读者的精读笔记。每个术语第一次出现都会先用生活类比解释，公式一律翻译成人话。

一句话讲什么（TL;DR）

教机器人几次就够了。物体挪个位置、转个方向、换个大小都不用重学——因为"这件事和位置朝向大小无关"这个常识被直接焊进了网络结构里，而不是靠堆数据让它慢慢悟。

所以这一节是想说：EquiBot 用"结构对称性"换掉了"海量数据"，让机器人少学几遍就能泛化。

---

这是个什么场景

想象你教刚上幼儿园的小孩"把杯子放到盘子上"。

• 普通学法：你得在客厅、厨房、卧室各演一次，桌子高的矮的都要演，杯子转个角度又得演——演了两百次小孩还经常翻车。
• 聪明学法：小孩看一次就会了。因为他知道"杯子放盘子上"这件事和杯子摆在哪、朝哪、是马克杯还是儿童小杯根本没关系——只要最后那个相对位置对了就行。

机器人的模仿学习长期是前者：换个位置、换个朝向、换个大小，就得重新喂数据。EquiBot 想做后者。

它用到一个数学名字：SIM(3)。这是数学家给"平移 + 旋转 + 等比缩放"这一整套变换起的名字。简单说：把整个场景挪一挪、转一转、放大缩小，但物体之间的相对关系不变。

群（group）：数学里"一堆能组合起来的变换"的集合。SIM(3) 就是三维空间里"平移、旋转、缩放"这些变换合在一起的群。你不用记数学定义，记住"它描述的是一整类几何变形"就够。

所以这一节是想说：EquiBot 面对的场景是"同一个操作换了位置/朝向/大小"，它希望机器人自动跟着变而不用重学。

---

之前的人怎么做的，为什么不够好

• Diffusion Policy（Chi et al., 2023）：用扩散模型生成动作轨迹，效果好但对场景的位置/朝向/尺度敏感，要大量演示才能泛化。
• 数据增强（data augmentation）：把演示数据人工旋转、平移、缩放后再训练，靠"见得更多"换泛化。治标不治本，还让扩散策略训练成本翻倍。
• SE(3) 等变策略（如 Equivariant Descriptor Fields, EDF）：在抓取/放置上把三维旋转平移焊进网络，但只覆盖刚体位姿，不处理"尺度"这一维。
• VN-DGCNN 等 SO(3) 等变骨干：等变特征提取器已经很成熟，但和扩散去噪器怎么对接、怎么处理时间序列动作，没人系统做过。

SE(3) vs SO(3) vs SIM(3)：SO(3) 只有旋转；SE(3) = 旋转 + 平移；SIM(3) = 旋转 + 平移 + 等比缩放。EquiBot 覆盖的是最全的 SIM(3)。

所以这一节是想说：以前要么靠数据增强硬凑泛化，要么只覆盖了部分几何变换，没人把"完整几何对称性"和"扩散策略"干净地结合。

---

这篇论文的新想法

像装修一栋房子——骨架不动，只把两个核心房间换装。EquiBot 把 Diffusion Policy 里的两个关键模块——点云编码器和动作去噪器——都换成 SIM(3) 等变版本，其他保持不变。

直觉上分两步：

1. 观测端等变：场景点云经过等变编码器后，如果你把整个场景转 90°，编码出来的特征也会自动跟着转 90°——而不是变成一组毫不相关的数字。
2. 动作端等变：去噪器输出动作（手去哪、朝哪、夹子开多大）时也守规矩——你转输入，它就转输出，转的角度还完全一致。

这样训练时只需少量演示。测试时把整个场景旋转 90°、平移 1 米、缩小一半，策略输出会自动跟着变，不用重训，也不用数据增强。

核心区别：等变是架构级硬约束（焊在结构里，物理上做不到违反），不是 loss 软约束（只是惩罚违反，还是可能违反）。一旦网络写对，泛化是"白送"的。

等变（equivariance）：函数 f 满足"输入做变换 T，输出就用对应方式跟着变"，写成 f(T·x) = T·f(x)。区别于"不变（invariance）"——不变是怎么变输出都一样。机器人手该去的位置，确实应该跟着场景一起转，所以要的是等变。

所以这一节是想说：EquiBot 只换掉两个模块，把"几何对称性"从数据里的软偏好升级成结构里的硬保证。

---

它分几步做的（方法）

这是全篇最核心部分。我们按"输入 → 编码 → 去噪 → 训练"四块讲，每块交代清楚"进什么、做什么、出什么"。

1. 输入表示：用点云而不是照片

输入：相机（RGB-D，即彩色 + 深度）扫出来的场景。

处理：不把画面当成 2D 照片，而是转成 3D 点云——一堆带 (x, y, z) 坐标的小点。机器人要输出的动作是末端执行器（机械臂最末端那只"手"）的位置 + 朝向 + 夹子开合。

输出：一团 3D 点 + 一个动作表示。

为什么用点云？因为你转一下整个场景，所有点的坐标会"工工整整"地一起转，做几何变换比 2D 图像干净得多。2D 照片转一下，像素之间的关系会乱成一团。

点云（point cloud）：一组三维坐标点 {(x, y, z)}，相机或激光雷达直接输出的几何表示。你可以想成"用激光笔把房间表面扫一遍，每扫到一点记一个坐标"。

末端执行器（end-effector）：机械臂最前端干活的部分，通常是夹爪。它的"位置 + 朝向 + 开合"就是机器人要输出的动作。

2. 等变编码器：让特征跟着场景一起转

输入：上一步的点云。

处理：好比一个忠实的翻译——你把原文倒过来念，他译文也倒过来念，一一对应。EquiBot 用 Vector Neuron（VN，向量神经元） 系列骨干来做这件事。

Vector Neuron（VN）：普通神经元每个位置存一个数字（标量），VN 每个位置存一个 3D 向量（带方向）。这样输入点云一转，向量激活也跟着同步转——旋转等变就天然成立了。

再加一层尺度归一化，处理 SIM(3) 里"放大缩小"那一维（具体怎么把尺度从形状里解耦出来需读原文）。

输出：一组"会跟着场景转、跟着场景缩放"的等变特征。

等等，先慢一拍——"等变"再强调一次：f(转 90° 的杯子) = 转 90° 的 f(杯子)。EquiBot 要的就是这个，因为手该去的位置确实要跟着场景一起转。

3. 等变去噪器：连"擦噪声"也守规矩

输入：一个被加了噪声的候选动作 + 上一步的等变观测特征 + 去噪时间步。

处理：扩散策略的去噪器（denoiser）就像一个橡皮擦——你给它一个被涂花的动作，它一点点把噪声擦掉、还原出干净动作。原本这个橡皮擦是 1D 卷积或 Transformer。EquiBot 把它也换成等变版本：动作里的位置和旋转分量要和观测特征"对得上号"地融合，保证整个去噪过程满足 SIM(3) 等变。每一层怎么设计需读原文。

输出：预测出的噪声（或等价的干净动作方向），一步步把动作还原出来。

去噪器（denoiser）：扩散模型的核心网络，输入"加了噪声的样本 + 时间步"，预测"加了什么噪声"，从而反推干净样本。

4. 训练目标：等变靠结构，不靠 loss

输入：少量专家演示（点云 + 对应动作）。

处理：用和标准 Diffusion Policy 一样的去噪损失（denoising score matching，让网络学会"这次加了什么噪声"），不加额外正则。

输出：一个训练好的、天生就等变的扩散策略。

核心姿态：等变性是靠网络结构本身保证的，不是靠 loss 惩罚出来的。这跟数据增强路线是根本区别——数据增强只是让模型"见过很多变换后的样子"，EquiBot 是"物理上不可能不等变"。

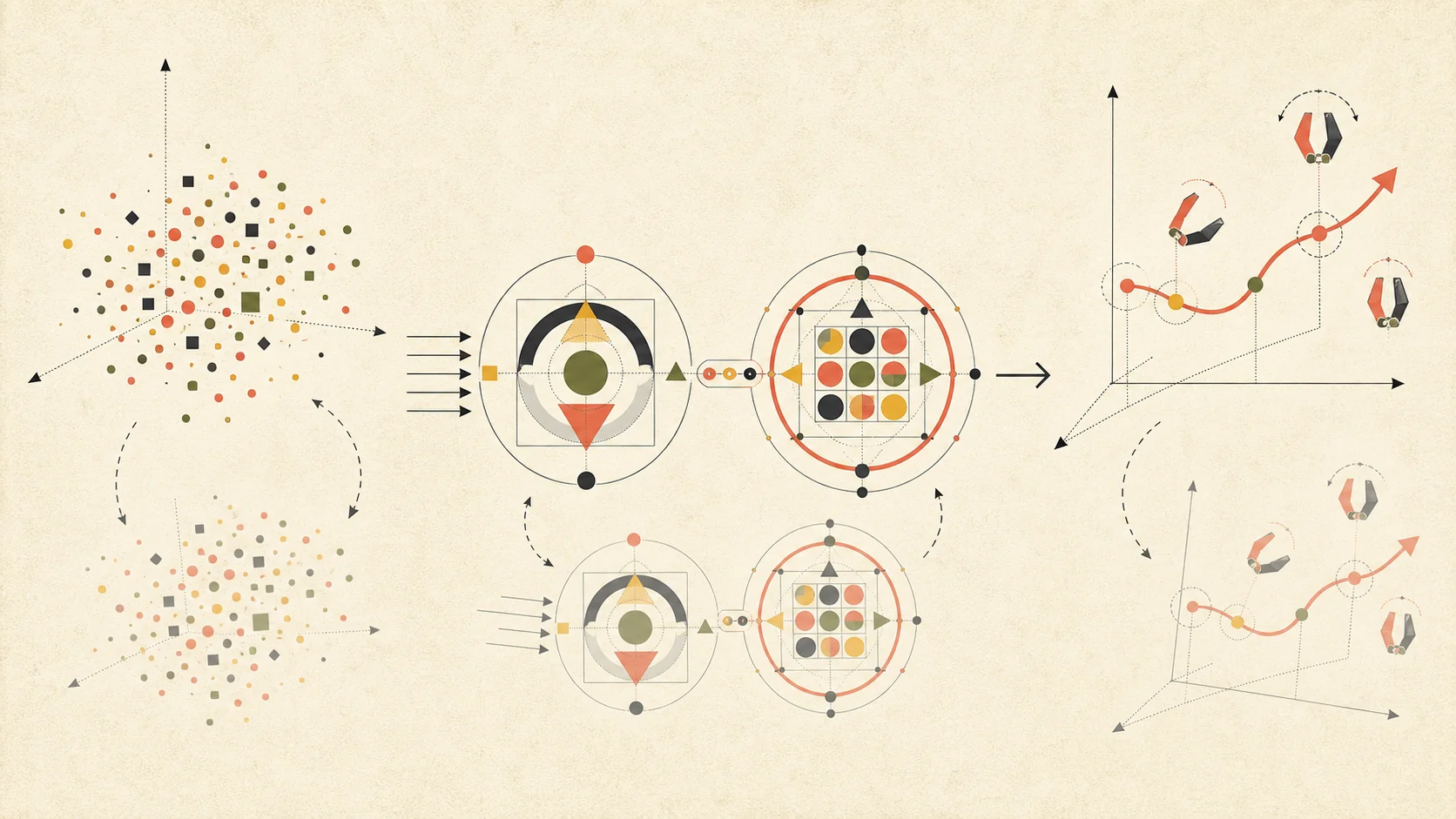

一张 ASCII 图串起来：

场景 ──RGB-D──► 点云 ──► [VN 等变编码器 + 尺度归一化] ──► 等变特征
                                                            │
   加噪动作 ───────────────────────────────────────────────┤
                                                            ▼
                                            [等变去噪器] ──► 干净动作
                                                            │
   把整个场景 转/移/缩放  ═══► 输出动作 自动 转/移/缩放（白送的泛化）

5. SIM(3) 拆成四件事，每件单独收拾

SIM(3) 听起来吓人，其实就是"三维空间里不改变物体形状的四类变换"：平移、旋转、镜像（论文主要处理平移+旋转+缩放，即相似变换）、以及整体放大缩小。EquiBot 的巧劲是把这四类分开、各用一招对付，而不是指望网络自己从数据里悟出来。

输入：一团原始点云，坐标系是相机随手定的，原点和尺度都很随意。

处理：

• 平移（translation）：先把整团点云的重心算出来，再把所有点减去重心，等于把坐标原点搬到物体中心。这样"整体挪一段距离"这件事就被彻底消掉了——不管物体在桌上哪个位置，减完重心后长得一模一样。动作里的位置分量最后再把重心加回去。
• 旋转（rotation）：交给 Vector Neuron。因为 VN 里每个特征都是 3D 向量，输入一转，这些向量同步转，旋转等变是结构自带的，不用学。
• 缩放（scale）：把点云到重心的平均距离（或类似的尺度统计量）算出来，用它把整团点云归一化到"标准大小"，动作的尺度相关分量也按同一个因子缩放，最后再乘回去。这样"整体放大两倍"也被解耦掉了。
• 组合：四件事按"先去平移、再归一化尺度、再过等变旋转网络"的顺序串起来，任何一个 SIM(3) 变换作用在输入上，都能被拆成这几步各自吸收，最终输出动作会跟着做同一个变换。

输出：一套对"物体在哪、朝哪、多大"都免疫的表示，网络只需要专注学"这个形状该怎么操作"。

打个比方：这就像做菜前先把食材摆正、切成标准大小、朝向统一，厨师（网络）就只用记一套刀法，不用为"土豆歪着放/大一圈"各背一套。

6. 标量和向量两种特征怎么在一个网络里共处

输入：等变的 3D 向量特征。

处理：只有向量还不够——网络有时需要"和方向无关"的量（比如"两个点离多远""夹角多大"），这些叫不变量（invariant）。Vector Neuron 提供了一整套配件：

• VN 线性层：对一堆 3D 向量做线性组合，组合完还是向量、还是等变。
• VN 非线性层：普通 ReLU 会破坏等变，VN 用"沿着某个学出来的方向做投影再截断"的方式实现非线性，既有表达力又保住等变。
• 不变量提取：把两个向量做内积（点乘），方向信息就被约掉了，得到的标量在旋转下不变。网络用这招把"需要不变"的信息（如置信度、开合程度）安全地抽出来。
• 池化：对所有点的向量特征做均值/最大池化得到全局特征，这个操作也保持等变。

输出：一组"向量特征（管方向）+ 标量特征（管大小/关系）"并存、且整体满足 SIM(3) 规则的表示。

所以这一节是想说：VN 不是一个层，而是一整套"等变版乐高"，让网络既能处理方向，又能安全地抽取与方向无关的信息。

7. 动作怎么表示，旋转这一维尤其讲究

输入：去噪器要吐出的机器人动作。

处理：动作被拆成三块——位置（3 维）、旋转（朝向）、夹爪开合（1 维标量）。位置直接用等变向量表示；夹爪开合是不变标量；最麻烦的是旋转。旋转不能用欧拉角（会有万向锁、不连续），EquiBot 用几个正交的 3D 向量（等价于旋转矩阵的列）来表达朝向，这样朝向本身就是"会跟着场景转"的等变量，去噪时也能规规矩矩地被处理。去噪器每一步预测的"要擦掉的噪声"也拆成这三块，各自按等变/不变规则融合观测特征。

输出：一个从纯噪声一步步还原出来、且天然带 SIM(3) 结构的完整动作。

8. 为什么"结构等变"能换来"少样本泛化"

输入：只有几十条演示的小数据集。

处理：想清楚这条因果链——普通策略要泛化到"物体转了/挪了/大了"的新情况，只能靠在数据里见过足够多这类样子（数据增强就是人为造这些样子）。但演示很贵，见得再多也有限。EquiBot 把"变换不变"这件事焊死在网络结构里：对它来说，一个转了 37 度的杯子和原始杯子在内部表示上是同一个东西，根本不算"没见过"。于是同样几十条演示，覆盖的有效情形被几何变换群"免费放大"了无数倍。

输出：在演示数量固定时，显著更强的对新位置/新朝向/新尺度的泛化——这就是等变策略最核心的卖点，也是它特别适合真机（数据永远不够）的原因。

所以这一节是想说：EquiBot 用点云做输入、VN 做等变编码、等变去噪器出动作，全程用"分而治之的 SIM(3) 处理 + 等变乐高 + 讲究的旋转表示"把不变性焊进结构，训练照旧只用去噪损失，却白赚了少样本泛化。

---

下图概括本篇在「关键数字」节前的核心结果脉络（便于对照后文表格）：

【EquiBot: SIM(3)-Equivariant Diffusi… · 关键结果概览】

   设定 / 数据          方法要点              主结果
        │                   │                    │
        ▼                   ▼                    ▼
   训练           ──► 方法核心                   ──► …
   评测           ──► 主指标提升                  ──► ↑ 论文主结论

   （对照下方表格中的原文数字与消融）

---

关键数字（What works）

EquiBot 是 CoRL 2024 论文，绝对成功率、任务清单、演示条数等需以原文表格为准，本笔记不编造。下面这张表说明它"测什么、怎么比"。

关注点	对比对象	结果方向（原文为准）	具体数值
几何变换下成功率（转/移/缩放）	Diffusion Policy、数据增强基线	EquiBot 明显更稳	原文未在本笔记转录
少样本学习（演示砍到 5/10/20 条）	非等变基线	EquiBot 保持、基线崩	原文未在本笔记转录
sim-to-real 真机任务	基线	掉点更少	原文未在本笔记转录
消融：去掉等变编码器 / 去噪器	完整 EquiBot	各贡献一部分	具体见原文消融表

提醒：任何百分比请以 arXiv 原文（2407.01479）实验表格为准。

所以这一节是想说：EquiBot 的卖点是"少样本 + 几何变换下不掉点"，精确数字要回原文核对。

---

实验结果说明了什么

• 架构级等变确实能省数据：在演示很少、且测试场景做了几何变换的设定下，EquiBot 相对非等变基线优势最大。这印证了"把常识焊进结构比堆数据更高效"的核心主张。
• 两个等变模块都重要：消融显示只等变编码器或只等变去噪器都不如两个都等变。说明观测端和动作端要"配套"才能全程保持对称。
• 能迁到真机：sim-to-real 掉点更少，说明几何鲁棒性不只是仿真里的玩具性质。
• 代价是实现复杂：等变层比普通层难写、难调，这是"白送泛化"的隐性成本。

所以这一节是想说：实验说明等变不是花架子——它在"数据少 + 场景变"这个机器人最痛的地方，实打实地帮上了忙。

---

你应该懂的几个新词

SIM(3) 群：三维空间里"平移 + 旋转 + 等比缩放"组成的变换群，比 SE(3)（只有平移 + 旋转）多一个尺度自由度。

等变（equivariance）：输入做变换 T，输出用对应方式跟着变，f(T·x) = T·f(x)。区别于"不变（invariance）"，后者输出不随变换改变。

Vector Neuron（VN）：把神经元的标量激活换成 3D 向量激活的模块，天然对旋转等变，是 EquiBot 的等变骨干基础。

去噪器（denoiser）：扩散模型核心网络，输入加噪样本预测噪声。

点云（point cloud）：一组三维坐标点，做几何变换比 2D 图像干净。

架构级约束 vs loss 级约束：前者把性质焊进结构（如等变层），物理上做不到违反；后者靠损失惩罚违反，仍可能违反。

所以这一节是想说：抓住"SIM(3)、等变、Vector Neuron、架构级约束"这四个词，就抓住了 EquiBot 的全部。

---

它有什么搞不定的

• 只覆盖几何对称性：EquiBot 处理的是位置/朝向/尺度这类几何变换。对光照变化、遮挡、纹理差异、语义泛化（换个完全不同的物体类别）它并不直接负责。
• 依赖点云质量：真实相机的点云有噪声、有缺失、有遮挡。点云脏了，等变的好处会打折。
• 等变层实现门槛高：VN 系列层比普通网络难写难调，工程成本是隐性代价，也限制了模型能做多大。
• 尺度处理是弱点：把"缩放"这一维干净解耦本身不容易，SIM(3) 里的尺度部分比旋转平移更 tricky（细节需读原文）。
• 不是所有任务都需要 SIM(3)：如果任务里物体位姿变化本来就小，等变带来的收益有限，反而白白增加复杂度。

所以这一节是想说：EquiBot 只保证几何对称这一类泛化，点云脏、任务不含几何变化、或要处理语义泛化时，它就不再是最优解。

---

它和别的几篇是什么关系

• 直接前作 Diffusion Policy：骨架完全继承，只把编码器和去噪器换成等变版本。
• SE(3) 等变策略（EDF / Neural Descriptor Fields 等）：思想同源（把对称性焊进网络），但 EquiBot 扩到 SIM(3)，且首次和扩散策略结合。
• 点云策略 3D Diffusion Policy / iDP3：都走"点云 + 扩散"路线，但不强等变；EquiBot 在同一路线上加了对称性约束。
• RL 微调线 DPPO：DPPO 关心"扩散策略怎么用 RL 变强"，EquiBot 关心"扩散策略怎么天生泛化"，两者正交，可以叠加。
• 下游影响：之后做"少样本 + 几何泛化"的策略学习论文很多会拿 EquiBot 当基线。

所以这一节是想说：EquiBot 是 Diffusion Policy 家族里"主打几何泛化"的分支，和主打 RL 微调、主打 3D 表征的分支互补。

---

和本导读的关系

• 主线章节：Ch13 扩散策略。EquiBot 是扩散策略在"泛化"维度上的重要变体。
• 泛化与迁移：Ch17 Sim-to-Real。几何鲁棒性是缩小 sim-to-real 差距的一条路径。
• 表征基础：如果对"点云 / 3D 表征"陌生，可参考 Ch18 多模态生态 里对 3D 表征的介绍。

所以这一节是想说：EquiBot 处在 Ch13（扩散策略）与 Ch17（sim-to-real 泛化）的交汇点。

---

思考题

Q1：为什么 EquiBot 要"等变"而不是"不变"？举一个如果用错会出问题的例子。

提示

机器人手该去的位置要跟着场景转（等变）。如果用不变，转了场景手却不动，就会去到错误的绝对位置。

Q2：数据增强也能让模型"见过很多旋转版本"，为什么说架构级等变更优雅？

提示

数据增强只是让模型近似学会，仍可能在没见过的角度出错，且训练成本翻倍；架构级等变是数学上保证，任何角度都成立，还不增数据。

Q3：为什么 EquiBot 选点云而不是 RGB 图像做输入？

提示

点云的坐标在几何变换下"工整地一起变"，等变容易实现；2D 像素在旋转平移下关系混乱，难做干净的等变。

Q4：SIM(3) 比 SE(3) 多了"缩放"。为什么缩放这一维对机器人有用，又为什么它更难处理？

提示

同一操作可能面对不同大小的物体（大杯/小杯），缩放等变能免于重学；难点在于要把"尺度"从"形状"里干净解耦出来。

Q5：如果相机点云非常脏（大量噪声和缺失），EquiBot 的等变优势还剩多少？

提示

等变仍然成立，但脏点云会让编码特征本身不可靠，泛化收益打折——这也是它的一条局限。

Q6：能不能把 EquiBot 的等变思路搬到 ACT 或 VLA 这类非扩散策略上？

提示

原则上可以——等变是对编码器和输出头的结构要求，与"用扩散还是别的生成方式"正交。工程上要重写对应的等变层。

Q7：消融里"只等变编码器"和"只等变去噪器"都不如两个都等变，这说明了什么设计原则？

提示

观测端和动作端要配套等变，整条链路才闭合；只等变一端，另一端会破坏对称性，泛化链断掉。

所以这一节是想说：想清楚这些题，你就理解了"等变 vs 不变""结构 vs 数据增强""为什么要两端配套"这三件核心事。

---

一些好奇心问答（FAQ）

Q：EquiBot 和 Diffusion Policy 的代码差别大吗？

主要差在两个模块（编码器、去噪器）换成等变实现，训练流程和损失基本沿用。但等变层本身比普通层难写。

Q：它需要多少条演示？

论文卖点就是"少样本"，具体条数（如 5/10/20）需以原文为准，这里不编造具体数字。

Q：等变会不会限制模型的表达能力？

会有一点——加了硬约束的网络假设空间更小。但在"任务本身确实有对称性"时，这个约束是帮忙而不是添乱。

Q：SIM(3) 里的尺度是任意缩放还是等比缩放？

是等比缩放（各方向同比例），不是任意拉伸。任意拉伸会破坏物体形状，不属于 SIM(3)。

Q：为什么发在 CoRL 而不是纯机器学习会议？

CoRL 是机器人学习顶会，EquiBot 强调真机与操作任务，定位在"机器人 + 学习"的交叉，非常契合。

所以这一节是想说：EquiBot 的门槛主要在等变层的实现细节，思路本身对初学者很好理解。

---

如果你想再深入

1. 前置：Diffusion Policy —— 先懂扩散策略骨架，再看 EquiBot 换了哪两块。
2. 补 Vector Neurons 入门 —— 花 30 分钟看一篇 VN 博客，理解"标量神经元 → 向量神经元"这个升级。
3. 对照 SE(3) 等变工作（EDF） —— 看清 EquiBot 从 SE(3) 到 SIM(3) 多做了什么。
4. 横向看 3D-DP / iDP3 —— 同为点云 + 扩散，但不强等变，对比能突出 EquiBot 的取舍。
5. 几何深度学习教材 —— 若想系统理解等变，Bronstein 等人的 Geometric Deep Learning 综述是好起点。

所以这一节是想说：先补 Diffusion Policy 和 Vector Neurons，再把 EquiBot 当"给扩散策略加几何护栏"来读。

---

原文信息

• 标题：EquiBot: SIM(3)-Equivariant Diffusion Policy for Generalizable and Data-Efficient Learning
• arXiv：https://arxiv.org/abs/2407.01479
• 会议：CoRL 2024
• 年份：2024

@inproceedings{yang2024equibot,
  title  = {EquiBot: SIM(3)-Equivariant Diffusion Policy for Generalizable and Data-Efficient Learning},
  author = {Yang, Jingyun and others},
  booktitle = {Conference on Robot Learning (CoRL)},
  year   = {2024},
  note   = {arXiv:2407.01479}
}

BibTeX 作者字段据公开信息填写，完整作者与页码请以官方版本为准。

◼
