Diffusion Model is a Good Pose Estimator from 3D RF-Vision

25 min read · 8603 字 · ⭐⭐⭐⭐ · 长篇结构化

这是一份给"完全没接触过 AI"的读者看的精读笔记。语言尽量像聊天，公式全部翻译成人话，术语第一次出现必定义 + 类比。

一句话讲什么（TL;DR）

毫米波雷达拍出的人像像隔了层毛玻璃、还在闪。mmDiff 让 AI 从一团噪点出发、以雷达信号为参照，一步步"擦"出稳定又符合人体常识的 3D 骨架，比"一口气猜"准得多、稳得多。CVPR 2024 收录，是第一个用扩散模型做毫米波雷达人体姿态估计的工作。

所以这一节是想说：这篇论文把人体姿态估计从"一步回归"重写成"多步去噪的条件生成"，并针对雷达点云的稀疏、噪声、缺检问题设计了四路条件，专门为难缠的雷达数据量身定做。

这是个什么场景

想象凌晨三点，独居老人在卫生间摔倒了。你想做一个"自动报警的看护系统"——但摄像头放卫生间太尴尬、老人也不愿意贴一身手环、断电或黑灯时摄像头也瞎。

毫米波雷达就是为这种"不方便用摄像头"的场景准备的：黑灯瞎火、浓烟弥漫、要保护隐私（雷达只看得到形状轮廓，看不到脸）的地方都能用。它工作在 30–300 GHz 频段，发射并接收射频信号，通过信号变化提取出目标的点云（point cloud，一组带 3D 坐标的散点）。但代价是——雷达拍出来的人像像戴了副毛玻璃眼镜：

看得到一团晃动的影子（点云稀疏、低分辨率，整个人只有几十到几百个 3D 点）
影子还在闪、在漂（多径效应产生"鬼点"，信号镜面反射与干扰导致人体某些部位偶尔"整块消失"）
而你脑子里其实清楚"人长什么样"（胳膊分两节、膝盖不会反弯、身高相对固定、动作是连续的）

过去的做法是从这团模糊影子一口气猜出骨架坐标——一锤子买卖，猜错了就错了，而且相邻帧之间的预测会跳变、抖动，人体尺寸还会忽大忽小。

mmDiff 换了个思路，更像画家临摹：先在画布上铺一层随机噪声，再对着"模糊影子"一笔一笔擦出人形，每一笔都参考雷达信号，还随时用"人体常识"校正。最后画出来的骨架既贴合观测，又符合解剖学与运动学。

为什么用扩散模型特别合适？因为雷达观测本身就是"加了噪声的真相"——扩散模型天生干的就是"去噪"这件事，物理结构天然对味。

所以这一节是想说：mmDiff 面对的场景是"用隐私友好但极其模糊的毫米波雷达估计人体骨架"，它选择扩散模型的根本原因，是雷达数据的"含噪"本质与扩散的"去噪"本领天然匹配。

Plate Nº IDiffusion Model is a Good Pose Estimator from 3D RF-Vision — 场景示意：这论文要解决的现实问题

之前的人怎么做的，为什么不够好

方案 A：直接回归（mmMesh、P4Transformer、mmPose 等） 类比：瞄一眼模糊影子就报出所有关节坐标。用 CNN / PointNet / Transformer 吃点云，直接输出关节 3D 坐标。问题：点云一稀疏就抖，帧与帧之间预测不连续，遇到部位缺检直接崩。
方案 B：时序滤波类 类比：给抖动的视频做防抖。在回归之上加 LSTM / Transformer 平滑帧间预测。问题：能压住抖动，但压不掉结构错误（比如手臂长度突然变化、身高忽高忽低）。
方案 C：多模态融合类 类比：雷达看不清就叫上摄像头和惯性计一起看。雷达 + IMU + 摄像头联合训练。问题：部署时这些额外传感器不一定都有，雷达单模态本身仍然弱。
方案 D：基于图模型的优化 类比：把骨架当成一张固定拓扑的网，硬套上去。用图神经网络强制人体拓扑约束。问题：图先验是硬编码的，对没见过的姿态泛化差。
方案 E：早期生成式方法（VAE / GAN） 类比：让模型"编"一个合理骨架。试过 VAE / GAN，但模式坍塌或训练不稳，没成主流。
一个关键对照：RGB 上的扩散姿态估计（DiffPose 等） DiffPose 把扩散用在 RGB 图像或已经相对可靠的 2D 关键点上做"精修"。但它面对的是信息相对充分的模态；毫米波雷达面对的是根本性的观测残缺（稀疏 + 缺检）。把 DiffPose 直接搬到雷达上不够用。
共同痛点：雷达点云的低分辨率 + 高噪声 + 偶发缺检，让"一步预测"很难同时满足"贴合观测"和"解剖学/运动学合理"两个目标。

所以这一节是想说：之前的方法要么一步回归（抖、缺检就崩）、要么后处理平滑（压不掉结构错误）、要么依赖额外传感器；即便是 RGB 上的扩散精修也不适配雷达的根本性残缺——留了一个"专为雷达设计的扩散姿态估计"的空位。

这篇论文的新想法

核心洞察：从雷达估计姿态，本质是一个条件生成问题，不是一个回归问题。

雷达点云不是骨架的精确测量，而是一组强先验提示（noisy guidance）。
真值骨架可以看作"从雷达点云所对应的条件分布里采样出来的一个合理样本"。
那么扩散模型——一个天生擅长条件生成、且擅长渐进去噪的工具——就该是首选。

mmDiff 的设计哲学分三层：

正向过程：把真值骨架逐步加噪，直到变成纯高斯噪声。
反向过程：从随机噪声出发，每一步都以雷达提取的特征为条件去噪，最终得到骨架。
多重条件分而治之：不止用一路条件，而是针对雷达的两大顽疾——"部位缺检"和"信号不一致"——设计了四路互补条件。这四路正是本文相对通用扩散姿态估计（如 DiffPose）的最大区别。

这个设计的"巧"在于：扩散模型每一步只解决一个小问题（去掉一点点噪声），而不是一锤子干完整个估计。它天然地把困难任务摊成多步，每一步都有雷达信号和人体先验当锚点，把"稀疏残缺观测"这个难题一点点消化掉。

所以这一节是想说：mmDiff 的新想法是"把姿态估计当条件生成来做"，并用四路专门对付雷达顽疾的条件去引导扩散——这是它区别于一般扩散姿态估计、专为雷达定制的核心。

它分几步做的（方法）

mmDiff 的方法可拆成五块：扩散主框架、四路条件里的两路"雷达上下文"（GRC 全局 + LRC 局部）、两路"人体先验一致性"（SLC 肢长 + TMC 运动）、点云骨干网络当翻译官、以及训练与推理配置。下面逐块展开，按"类比 → 机制（输入→处理→输出）→ 为什么有用"讲。

先看整体架构图：

 真值骨架 x0 ──(前向加噪 K 步)──► 纯噪声 xK
                                     │
        雷达点云 R                    │  反向去噪（每步都看四路条件 c）
        │                            ▼
   ┌────┴───────────────┐    ┌──────────────────────────────┐
   │ 点云骨干(翻译官)     │    │  去噪网络 εθ(x_k, k, c)        │
   │ Point4D / PointTrans│    │  预测这一步该减掉多少噪声       │
   └────┬───────────────┘    └──────────────┬───────────────┘
        │  提取四路条件 c                     │  x_{k-1}
        ▼                                    ▼
  ┌───────────────────────────────┐   迭代到 x0 = 干净骨架 (J×3)
  │ GRC 全局雷达上下文(治缺检)      │
  │ LRC 局部雷达上下文(治细节定位)  │
  │ SLC 肢长一致性(治尺寸忽大忽小)  │
  │ TMC 时序运动一致性(治帧间抖动)  │
  └───────────────────────────────┘

5.1 扩散主框架：像橡皮擦一样反向擦

类比：老师故意往一张写着 J 个关节坐标的便签上一层层泼噪声，直到全是雪花点；再教学生怎么一层层擦干净。部署时反过来：给一张全是雪花的便签，让学生一步步擦回干净骨架。

等等，先慢一拍——扩散模型（diffusion model） 说白了就是这套"先加噪、再学着去噪"的把戏。它的标准数学版本叫 DDPM（Denoising Diffusion Probabilistic Model，去噪扩散概率模型）。

机制（输入→处理→输出）：

输入：训练时是真值骨架 $x_0$，被参数化为 $J \times 3$ 的张量（J 个关节、每个 3D 坐标）。
处理：前向加噪按标准 DDPM 公式 $x_t = \sqrt{\bar\alpha_t},x_0 + \sqrt{1-\bar\alpha_t},\epsilon$。人话："含噪骨架 = 缩小一点的真骨架 + 一份随机噪声"，$\bar\alpha_t$ 控制缩多少。反向时，去噪网络 $\epsilon_\theta(x_t, t, c)$ 学着预测"这一步加进去的噪声长什么样"，其中 $c$ 是从雷达提取的条件。
输出：从纯噪声出发，反复"猜噪声 → 减噪声"，最终得到干净骨架。

加噪与去噪的链条可以画成一条对称的流水线：

 前向(训练时故意加噪)：
   x0(真骨架) ──►x1──►x2──► ... ──► xK(纯高斯噪声)
   干净                                全是雪花

 反向(推理时逐步擦净，每步看四路条件 c)：
   xK ──►x_{K-1}──► ... ──►x1──► x0(估计骨架)
        │每步：εθ(x_k,k,c) 预测噪声→减掉
        └── c = {GRC, LRC, SLC, TMC}（雷达+人体先验）

为什么有用：把一次性的困难预测摊成多步小修正，每步都可控、可被条件引导。这正是扩散相对一步回归在"稀疏残缺观测"下更稳的根源。

5.2 GRC 全局雷达上下文：治"部位缺检"

类比：导演先定基调"这场是跳舞还是打架"，哪怕某个演员暂时被挡住，整体调度也不会乱。

机制（输入→处理→输出）：

输入：整段/整帧雷达点云。
处理：GRC（Global Radar Context，全局雷达上下文）用一个 Transformer 提取全局特征，但关键设计是——为每个人体关节隔离出各自的全局特征（joint-wise features）。这样即便某个部位偶尔缺检（雷达没打到手臂），其他检测到的关节的特征提取不受牵连。论文对比过"直接用整体点云特征当条件"，发现那样容易被缺检带偏，而按关节隔离的特征更鲁棒。
输出：一组按关节组织、抗缺检的全局条件特征。

为什么有用：直接针对雷达第一大顽疾——人体某部位整块消失。隔离让"一个关节丢了"不会污染"其他关节"的判断。

5.3 LRC 局部雷达上下文：治"细节定位"

类比：化妆师凑近看每一只手，只盯这只手周围的点。

机制（输入→处理→输出）：

输入：每个关节附近的局部点云。
处理：LRC（Local Radar Context，局部雷达上下文）用一个局部 Transformer 在关节邻域做点级注意力。它用动态锚点（dynamic anchors）选取每个关节周围的点——比论文对比的"用粗估计姿态当静态锚点"的方案更适合扩散式的逐步细化。局部特征分辨率更高，告诉去噪器"这只手周围的点具体长这样"。
输出：每个关节的高分辨率局部条件特征。
注意：在 mm-Fi 数据集上，因为点太少（每帧点数 N < 100），LRC 被略去——点不够时局部邻域没意义。

为什么有用：全局定基调、局部抠细节，两者互补，把稀疏点云里能榨出的空间信息榨干。

5.4 SLC 肢长一致性 + TMC 运动一致性：注入"人体常识"

类比：SLC 像量体裁衣的裁缝——"这个人的前臂就这么长，不会一帧变长一帧变短"；TMC 像剪辑师——"人的动作是连贯的，不会瞬间从站变躺"。

机制（输入→处理→输出）：

SLC（Structural Limb-length Consistency，结构肢长一致性）：额外估计人体各肢段长度并施加约束。因为人体有硬约束——肢长应保持恒定。这直接压住"人体尺寸忽大忽小"的结构错误。权重 $\lambda = 5$。
TMC（Temporal Motion Consistency，时序运动一致性）：把相邻若干历史帧的估计姿态当条件，逼当前生成平滑连续。灵感来自"人的运动是连续的、不会突变"。时间窗 $\Delta t = 8$。
输出：两路"人体先验"条件，一路管空间结构合理、一路管时间运动连贯。

为什么有用：直接针对雷达第二大顽疾——信号不一致导致的结构变形与帧间抖动。消融显示，去掉肢长模块（SLC）和时序运动模块（TMC）时性能掉得最狠，因为姿态不稳会直接拉低精度。

5.5 点云骨干与训练/推理配置

类比：那四路"条件"不是凭空来的，得先有个翻译官把一堆 3D 点翻译成特征。

机制：

骨干（翻译官）：mmBody 上用 Point4D（P4Transformer 的点云编码器）当 GRC 的点云编码器；mm-Fi 上用 PointTransformer（专为更稀疏点云设计）。骨干把点云翻译成"每点特征 + 整体特征"，再分发给各条件分支。
训练配置：100 个 epoch，batch size 1024，Adam 优化器，学习率 $2\times10^{-5}$，梯度裁剪 1.0。前向/反向扩散步数 $K = 25$，采用常数 $\beta = 0.001$。为与非扩散方法公平比较，推理时平均 5 个采样假设（hypotheses）。LRC 的 KNN 邻居数 $\bar K = 50$。
推理：从高斯噪声出发跑 K=25 步反向去噪得到骨架。

为什么有用：K=25 步是个务实选择——比图像扩散动辄几百上千步少得多，因为骨架维度极低（J×3，才几十个数），去噪收敛快，适配对延迟敏感的实时感知场景。论文的效率分析显示，四个条件模块每个延迟都 < 2ms，去噪主干仅 1.03M 参数、0.03 GFLOPs，远轻于 P4Transformer 的 128M 参数、43.5 GFLOPs。

所以这一节是想说：mmDiff 的方法 = DDPM 主框架 + 四路专治雷达顽疾的条件（GRC 治缺检、LRC 抠细节、SLC 稳尺寸、TMC 稳运动）+ 点云骨干翻译官，且用极低维骨架让 25 步去噪就能实时，四路条件"全局-局部-结构-时序"分而治之是全文精髓。

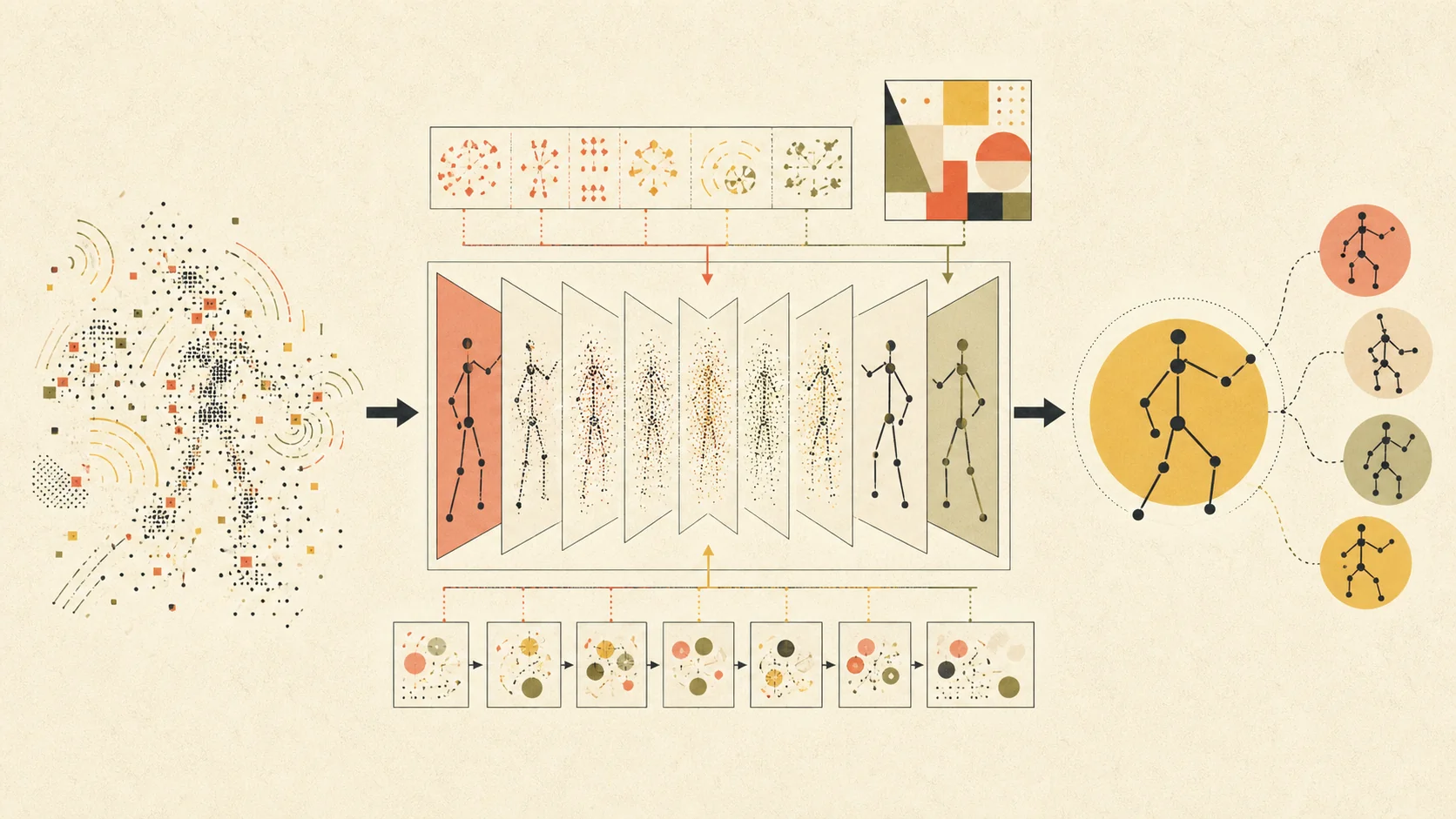

Plate Nº IIDiffusion Model is a Good Pose Estimator from 3D RF-Vision — 方法示意：核心 pipeline

关键数字（What works）

数字本身不重要，重要的是它们告诉你"每一路条件到底贡献了多少、扩散相比回归赢在哪"。以下数字来自原文表格；未报告的标"原文未报告"。评价指标是 MPJPE（平均每关节位置误差，mm，越低越好）和 PA-MPJPE（去掉全局旋转平移缩放后的误差）。

数字 1：mmBody 上全面超过 SOTA 回归基线

对比对象	mmDiff 的提升（MPJPE / PA-MPJPE）
P4Transformer（mmWave SOTA）	+12.8% / +11.3%
P4Transformer（仅恶劣环境）	+14.7% / +12.0%
DiffPose / PoseFormer（3D 精修 SOTA）	+6.6% / +4.2%
关键含义	全面超越；恶劣环境（雨、烟、暗、遮挡）提升更大，正是雷达优势场景

数字 2：mmBody 平均 MPJPE 逐模块下降

配置	平均 MPJPE	平均 PA-MPJPE
P4Transformer（回归基线）	78.10	60.56
纯扩散（无雷达条件）	73.31	58.23
+ GRC（G）	70.99	55.80
+ LRC（G,L）	69.79	55.04
+ TMC（G,L,T）	69.16	~53.96
完整 mmDiff（G,L,T,S）	68.08	53.71
关键含义	每加一路条件都在降误差，四路叠加最优

数字 3：mm-Fi 上的泛化

维度	数据
vs PointTransformer 基线	MPJPE 降低 6.29%–13.61%，PA-MPJPE 降低 7.15%–14.42%
vs 原版 DiffPose 精修	再改善 4.19%–11.14%（MPJPE）
数据划分	random / cross-subject / cross-environment 三种
关键含义	跨被试、跨环境都稳，说明学到的是可迁移的人体结构/运动规律

数字 4：消融——两组条件各自的贡献

模块组	MPJPE 增益	PA-MPJPE 增益
全局-局部雷达上下文（GRC+LRC）	+4.8%	+5.5%
结构-运动一致性（SLC+TMC）	+5.3%	+6.1%
关键含义	两组贡献相当；去掉肢长(SLC)/时序(TMC)掉得最狠

数字 5：效率——模块极轻，适合边缘

组件	延迟	参数量	GFLOPs
P4Transformer（对照）	40.48 ms	128.00M	43.50
去噪主干（D）	7.59 ms	1.03M	0.03
全局上下文（G）	0.36 ms	0.02M	0.01
局部上下文（L）	2.00 ms	0.19M	0.40
关键含义	每个新增模块 < 2ms，去噪主干极轻，指向机器人/IoT/边缘计算

数字 6：关键超参

超参	取值
扩散步数 K	25
常数 β	0.001
采样假设数	5（取平均）
时序窗 Δt（TMC）	8
肢长权重 λ（SLC）	5
KNN 邻居 K̄（LRC）	50

所以这一节是想说：最硬的结论是"每加一路条件都降误差、恶劣环境提升最大、模块极轻可上边缘"——数字证明四路条件不是堆砌，而是各有专攻、缺一不可。

实验结果说明了什么

上一节列数字，这一节回答实验背后的科学问题。

问题一：扩散相比一步回归，在雷达上到底赢在哪？ 赢在把"稀疏残缺观测下的一次性猜测"变成"多步、可被条件引导的渐进细化"。纯扩散（还没加任何雷达条件）就已经把 P4Transformer 的 78.10 MPJPE 降到 73.31——仅靠"建模姿态分布 + 逐步精修变形的粗姿态"就有增益。这说明扩散的多步去噪框架本身对含噪观测就有天然优势。

问题二：四路条件是真有用，还是华丽的堆砌？ 真有用，且各有专攻。消融显示每加一路误差都下降：GRC 治缺检、LRC 抠细节、SLC 稳尺寸、TMC 稳抖动。两组（雷达上下文 vs 人体一致性）贡献相当（约 5% 量级）。去掉肢长和时序模块掉得最惨——印证了"雷达顽疾的核心是不稳定"，而这两路正是专治不稳定的。

问题三：恶劣环境下的表现，是不是雷达真正的价值所在？ 是。在雨、烟、暗、遮挡等恶劣场景，mmDiff 对 P4Transformer 的提升（14.7%）比常规场景（12.8%）更大。原因是恶劣环境让信号更噪，而 mmDiff 的去噪 + 条件引导正是为对付噪声设计的。这恰恰击中雷达"抗恶劣环境"的核心卖点——摄像头在这些场景直接失效，雷达 + mmDiff 才有意义。

问题四：它学到的是"死记这批人"还是"通用的人体规律"？ 偏后者。mm-Fi 的 cross-subject（换人）划分下成绩与 random 划分接近，说明模型显式学到的人体结构约束（肢长恒定）和运动连续性能泛化到没见过的被试。这是 SLC/TMC 注入人体先验带来的额外好处——不是记住训练集，而是学到人之所以为人的物理规律。

问题五：这么多模块，会不会重到没法实时？ 不会。四路条件模块每个延迟 < 2ms，去噪主干仅 1.03M 参数、0.03 GFLOPs，比 P4Transformer 轻两个数量级。K=25 步的低维骨架去噪很快。作者据此点明潜在应用：机器人、物联网、边缘计算——这些恰是"隐私 + 恶劣环境 + 算力受限"三重约束的场景。

所以这一节是想说：实验系统回答了五个问题——扩散框架本身就有增益、四路条件各有专攻且缺一不可、恶劣环境提升最大、学到可泛化的人体规律、且轻到能上边缘——共同证明"专为雷达定制的条件扩散"是正确路线。

你应该懂的几个新词

毫米波雷达（mmWave radar）：工作在 30–300 GHz（波长毫米级）的雷达。能穿透衣物/烟雾、保护隐私（看不到脸），但角分辨率低，点云稀疏（每帧几十到几百点）。

点云（Point Cloud）：一组 3D 点的集合，每点带坐标，可能还带多普勒速度、信号强度。雷达点云比 LiDAR 点云更稀更噪，但能测速度。

人体姿态估计（HPE, Human Pose Estimation）：预测人体关键点（关节）坐标、还原骨架。这里是 3D 版本，输出 J 个关节的 3D 坐标。

DDPM（去噪扩散概率模型）：扩散模型的经典形式。前向加噪、反向去噪，训练目标是预测每步加进去的噪声 $\epsilon$。

条件扩散（Conditional Diffusion）：去噪过程接受额外输入作为条件。Stable Diffusion 用文本当条件，mmDiff 用雷达特征 + 人体先验当条件。

MPJPE / PA-MPJPE：姿态估计的标准误差指标（单位 mm）。MPJPE 是骨盆对齐后的平均每关节误差；PA-MPJPE 再去掉全局旋转、平移、缩放，只看纯姿态质量。越低越好。

多径效应与镜面反射（multi-path / specular reflection）：射频信号在环境里多次反射产生"鬼点"，或在人体表面镜面反射导致某部位"整块消失"（缺检）。这是雷达点云噪声与不一致的物理根源。

采样假设（hypotheses）：扩散是生成式的，同一输入多次采样会得到略不同的骨架。取多个假设的平均能提升稳定性，也便于和确定性回归方法公平对比。

所以这一节是想说：掌握这八个词，你就能读懂"射频感知 + 扩散生成 + 姿态估计"交叉方向的论文。

它有什么搞不定的

mmDiff 不是万能的，几个局限值得注意：

依赖点云骨干的选择：GRC/LRC 的输入来自 Point4D 或 PointTransformer 这类骨干。骨干选得不好，四路条件都会"信息不足"。论文换数据集就换了骨干（mmBody 用 Point4D、mm-Fi 用 PointTransformer），说明这不是即插即用、一套通吃。
点太少时局部条件失效：mm-Fi 上因为每帧点数不足 100，LRC 直接被略去。也就是说在更稀疏的雷达上，mmDiff 的"局部抠细节"这一路能力打折。传感器越差，方法优势越受限。
SLC 在远距离会退化：论文指出肢长一致性在感知距离较远时（如 Lab2 场景）效果变差，因为远处点更稀、肢长本身就更难估。人体先验不是无条件有效。
扩散仍需多步采样：K=25 步虽比图像扩散少很多，但相比一步回归仍是多次前向。对超高频（远超普通感知帧率）的场景，25 步 + 5 假设平均可能仍是负担；进一步压步数会不会掉精度，论文未探索。
需要成对训练数据：训练要真值骨架，来自 MoCap（mmBody）或预训练 HRNet 从 RGB 生成（mm-Fi）。后者的真值本身不完美（"标注相对不稳"），意味着模型上限受制于真值质量。全新场景仍需采集配对数据。

所以这一节是想说：mmDiff 漂亮地解决了雷达姿态估计的稳定性问题，但它对骨干选择、点云密度、感知距离、采样步数和配对真值都有依赖——传感器越差、场景越极端，这些依赖越会露出短板。

它和别的几篇是什么关系

上游（被借鉴）：
- DDPM（Ho et al. 2020）——扩散模型的数学基础。
- DiffPose / Diff3DHPE——把扩散用于 RGB / 2D-to-3D 姿态估计的先驱。mmDiff 把场景从"信息充分的 RGB"换到"根本残缺的雷达"，并加了四路专用条件。
- P4Transformer / mmMesh / PointTransformer——雷达/点云姿态估计的回归基线，也是 mmDiff 的对比靶子与骨干来源。
同方向（射频感知）：本仓库 topic=rf 下的其他工作共享"穿墙 / 隐私 / 抗恶劣环境"的动机。参见 rf-pose-through-wall.md（用 WiFi 看人骨架）、millimap.md（毫米波建室内地图）、panoradar.md（毫米波做到 LiDAR 级 3D）。mmDiff 与它们的区别在于：它专注"从稀疏雷达点云生成结构化骨架"，且用扩散生成而非判别式回归。
方法气质相近：Diffusion Policy，参见 diffusion-policy.md。两者都把"一步预测"重写成"多步去噪"——Diffusion Policy 去噪出机器人动作序列，mmDiff 去噪出人体骨架。都吃到了扩散"稳、能表达多种合理解"的红利，是"扩散思想跨领域迁移"的两个平行样本。
下游（可能启发）：任何"观测稀疏残缺 + 需要结构化输出"的任务——超声、热成像、低光相机的姿态估计；把雷达 + 摄像头 + IMU 同时当条件的多模态扩散；把步数压到 < 5 步的实时化。

所以这一节是想说：mmDiff 站在"DDPM/DiffPose 的扩散谱系"与"射频感知谱系"的交叉点，它的贡献是把扩散生成的稳定性带进射频感知，是"扩散跨领域迁移"的又一个成功样本。

和本导读的关系

本笔记对应导读 Ch19: 射频感知——RF-Pose / milliMap / PanoRadar / RF-SLAM / mmCLIP。

导读 Ch19 关心的是"怎么把 WiFi、毫米波、雷达这些看不见的电磁波，变成像摄像头一样可读的画面"。这条线里，RF-Pose 用 WiFi 看人骨架、milliMap 用毫米波建地图、PanoRadar 把毫米波做到 LiDAR 级 3D——它们大多是"判别式"地从射频信号回归出结构。mmDiff 在这条线里补的是一种新的方法论：用生成式扩散替代判别式回归来做射频姿态估计，专门对付射频信号"稀疏 + 残缺 + 不稳"的先天缺陷。

建议阅读顺序：先读导读 Ch19 建立"射频感知为什么重要、难在哪"的整体图景；再读 rf-pose-through-wall.md 看这条线的开山思路（用 WiFi 看骨架）；然后读本笔记，理解"当信号更稀更噪时，为什么要从回归转向扩散生成"；如果对扩散本身好奇，跳去 diffusion-policy.md 看同一套"去噪"思想在机器人动作上的用法。

从知识图谱角度，本笔记是 Ch19（射频感知）与扩散生成方法（Ch13 附近）的一座桥——它证明了扩散不只属于图像和机器人动作，也能服务于射频这类"物理上就带噪"的模态。

所以这一节是想说：本笔记是导读 Ch19 里"用生成式扩散做射频感知"的代表案例，读完能理解射频姿态估计从判别式回归向生成式去噪演进的动因。

思考题

以下问题检验你是否真正理解论文逻辑，而非记住"提升 12.8%"。每题附折叠提示，先自己想 30 秒再展开。

Q1：为什么说"从雷达估计姿态"更适合当条件生成问题，而不是回归问题？

提示

回归假设"输入能相对确定地映射到唯一输出"。但雷达点云稀疏残缺，同一团模糊点云其实对应多个都算合理的骨架——这是一个"一对多"的分布，不是"一对一"的函数。回归被迫在多个合理解之间取平均，得到一个谁都不像的解。生成式扩散显式建模这个条件分布，能采样出某一个合理解，而不是取平均。含噪观测的本质决定了它更像采样问题而非拟合问题。

Q2：GRC 为什么要"按关节隔离"地提取全局特征，而不是直接把整体点云特征喂给去噪器？

提示

因为雷达会偶发缺检——某个部位（如手臂）整块消失。如果用整体点云特征当统一条件，一处缺检会污染所有关节的判断。按关节隔离后，"手臂丢了"只影响手臂那一路特征，其他检测到的关节特征仍然干净。论文对比过"整体特征 vs 关节隔离特征"，后者显著更抗缺检。隔离 = 把故障局部化。

Q3：在 mm-Fi 上 LRC 被直接略去，为什么？这暴露了 mmDiff 的什么依赖？

提示

因为 mm-Fi 每帧点数不足 100，LRC 的"关节局部邻域"里根本没几个点，局部注意力无从谈起。这暴露了 mmDiff 对点云密度的依赖——传感器越稀疏，"局部抠细节"这一路越失效。方法的优势和输入质量正相关，不是无条件成立。

Q4：消融显示去掉 SLC（肢长）和 TMC（时序）时性能掉得最狠。为什么这两路人体先验对雷达尤其重要？

提示

雷达的核心顽疾是"不稳定"——信号不一致导致骨架尺寸忽大忽小、帧间抖动。SLC 用"肢长恒定"这个硬约束压住尺寸变形，TMC 用"运动连续"压住帧间抖动，两者正好对准雷达最痛的点。而缺检类问题（GRC/LRC 处理的）虽也重要，但"不稳定"对最终 MPJPE 的伤害更直接，所以去掉这两路掉得最狠。

Q5：mmDiff 在恶劣环境（雨、烟、暗）的提升比常规环境更大。这说明了什么，对"该不该用雷达"有何启示？

提示

恶劣环境让信号更噪，而 mmDiff 的去噪 + 条件引导正是治噪的，所以噪声越大它相对回归基线的优势越明显。启示是：雷达的真正价值不在常规光照好的场景（那时摄像头更强），而在摄像头失效的恶劣/隐私场景——而 mmDiff 恰好在这些场景把雷达的潜力发挥得最好。方法与传感器的优势场景对齐了。

Q6：mmDiff 用 K=25 步去噪，而图像扩散常要几百上千步。为什么骨架能这么少步？

提示

因为数据维度天差地别。图像是几十万维（如 512×512×3），骨架只有 J×3（几十维）。去噪的难度和数据维度强相关——低维分布的去噪收敛快得多，25 步就够。这也是 mmDiff 能做到每模块 <2ms、指向边缘计算的原因。维度低是结构化输出（骨架）相对图像的天然便宜。

Q7：如果把 mmDiff 迁移到超声或热成像的姿态估计，你会保留什么、可能要改什么？

提示

可保留的骨架：DDPM 主框架 + "人体先验一致性"两路（SLC 肢长、TMC 运动）——这两路只依赖人体结构，与传感器无关。要改的：GRC/LRC 依赖点云骨干，超声/热成像的原始数据形态不同（可能是图像而非点云），需要换对应的编码器提取"全局-局部"条件；缺检/噪声的物理机制不同，条件设计可能要重新针对该模态的顽疾定制。核心方法论（多路条件、分而治之）可迁移，具体条件与骨干要按模态重做。

所以这一节是想说：能回答这 7 个问题，你就真正理解了 mmDiff 为雷达定制四路条件的动机与边界，而非只记住"CVPR 2024、提升 12.8%"。

一些好奇心问答（FAQ）

Q1：雷达点云真有那么差吗？

很差。整个人往往只有几十到几百个点，还夹着多径产生的"鬼点"，某些部位（尤其被遮或镜面反射时）会整块消失。相比之下 LiDAR 点云稠密得多。正因为差，才需要 mmDiff 这种"去噪 + 先验"的重手段。

Q2：扩散模型不是用来画图的吗？怎么画骨架？

数学上没区别。扩散本质是"学一个数据分布，从噪声里采样出合格样本"。图像的"合格样本"是清晰图，骨架的"合格样本"是合理的人体姿态。把数据从像素网格换成 J×3 的关节坐标，框架照跑。

Q3：四个模块的缩写老记混，怎么记？

按"从哪来、治什么"记：GRC/LRC 都来自雷达（Radar Context），一个全局一个局部；SLC/TMC 都来自人体先验，一个管结构（肢长恒定）一个管时间（运动连续）。前两路"看数据"，后两路"用常识"。

Q4：为什么要平均 5 个假设？

扩散是生成式的，同一输入多跑几次会得到略不同的骨架。取多个采样假设的平均能提升稳定性，也让它能和"输出唯一确定值"的回归方法做公平对比。

Q5：能实时跑吗？

模块很轻（每个 <2ms，去噪主干 0.03 GFLOPs），K=25 步的低维去噪也快。论文明确指向机器人、物联网、边缘计算这些实时且算力受限的场景。

Q6：和 RGB 上的 DiffPose 到底差在哪？

DiffPose 面对的是信息相对充分的 RGB 或可靠 2D 关键点，扩散主要做精修；mmDiff 面对的是根本残缺的稀疏雷达点云，必须靠四路专用条件（尤其治缺检和不稳定）才能补上信息缺口。同是扩散，难度和设计重心完全不同。

Q7：读完接下来看什么？

想看射频感知全貌看导读 Ch19 与 rf-pose-through-wall.md、panoradar.md；想理解扩散本身看 diffusion-policy.md（同样把预测重写成去噪）；想深入点云骨干看 P4Transformer / PointTransformer 原文。

所以这一节是想说：关于点云质量、扩散画骨架、模块记忆法、实时性这些实操疑问，论文都给了清楚答案，mmDiff 的定位和用法已经相当明确。

如果你想再深入

按"扩散基础 → 姿态扩散先驱 → 射频同行 → 跨域对照"排序：

扩散基础：DDPM（Ho et al. 2020） — 加噪/去噪框架的奠基论文。读完才懂 mmDiff 的前向/反向过程具体在算什么。
姿态扩散先驱：DiffPose — 把扩散用于 3D 人体姿态的先行者。对照它能看清"信息充分的 RGB"与"残缺的雷达"在扩散设计上的差别。
射频同行：RF-Pose / milliMap / PanoRadar — 射频感知这条线的代表。见 rf-pose-through-wall.md、millimap.md、panoradar.md。理解 mmDiff 在射频谱系里的位置。
跨域对照：Diffusion Policy — 同样"把预测重写成去噪"，去噪出机器人动作。见 diffusion-policy.md。两篇并读能体会扩散思想的跨领域通用性。
点云骨干：P4Transformer / PointTransformer — mmDiff 的特征翻译官，决定条件质量的上限。

所以这一节是想说：把 DDPM + DiffPose + mmDiff + 射频感知同行连起来读，就能看清"扩散生成如何一步步渗入射频感知"这条技术脉络。

原文信息

BibTeX

@article{fan2024mmdiff,
  title   = {Diffusion Model is a Good Pose Estimator from 3D RF-Vision},
  author  = {Fan, Junqiao and Yang, Jianfei and Xu, Yuecong and Xie, Lihua},
  journal = {arXiv preprint arXiv:2403.16198},
  year    = {2024}
}

说明：本站 frontmatter 记录 venue 为 CVPR（依站内收录记录）。为避免会议信息出错，这里用 arXiv 预印本条目引用；若正式引用，请以官方发表版本页面标注的会议信息为准。

链接

arXiv：arxiv.org/abs/2403.16198
项目主页：fanjunqiao.github.io/mmDiff-site
团队：南洋理工大学（NTU Singapore），Jianfei Yang 为项目负责人
数据集：mmBody、mm-Fi（毫米波雷达 + 同步骨架真值的公开数据集）

所以这一节是想说：这是 Fan 等人 2024 年的工作（来自 NTU），第一个把扩散模型用于毫米波雷达人体姿态估计，并在 mmBody / mm-Fi 上取得 SOTA，是射频感知与扩散生成交叉方向的代表论文。

◼

引用本笔记 / Cite this note

BibTeX

@online{eai_mmdiff_2026,
  title       = {(readable note) Diffusion Model is a Good Pose Estimator from 3D RF-Vision},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2024 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/mmdiff/}},
  organization = {Embodied AI: Zero to One}
}

All 202 papers (full index)
