Can WiFi Estimate Person Pose?

这是一份给"完全没接触过 AI / 通信"的读者看的精读笔记。语言尽量像聊天，公式全部翻译成人话。

---

1. 一句话讲什么（TL;DR）

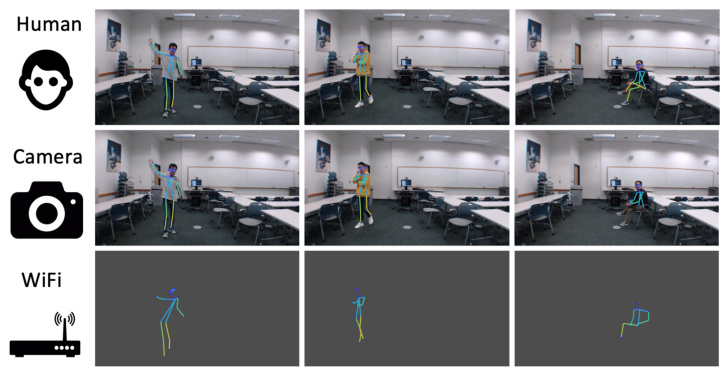

想象你家路由器除了上网，还能告诉你"屋里那个人正在做啥姿势"——胳膊抬到哪、腿怎么弯，全画给你看。这篇论文用一对普通商用 WiFi 网卡（3 天线发射 + 3 天线接收），配一个摄像头当"老师"，让神经网络学会从 WiFi 信道状态信息（CSI）直接画出 18 个人体关节点。核心创举有两个：一是用 AlphaPose 自动给 WiFi 信号打姿势标签、零人工标注成本；二是不直接预测坐标，而是预测"姿态邻接矩阵 PAM"——把每对关节之间的相对位移编码成监督信号，等于给网络免费加了一道"身体比例必须对"的正则化。松标准下（PCK@50 = 0.82）已可用于站/坐/摔倒等粗动作判断，紧标准下（PCK@10 = 0.14）离摄像头还差一大截。意义在于证明了"几十块钱的商用 WiFi 也能做人体姿态估计"，是 RF-vision 路线"低成本版"的开荒之作。

所以这一节是想说：这篇论文证明 WiFi 信号不只是用来上网的，它本身就是一种"低分辨率的摄像头"——而且便宜到几十块钱就能搭起来。

---

2. 这是个什么场景

想象一个独居的老人半夜起床上厕所，万一摔倒了没人知道。你想装个摄像头看看，但老人不愿意——谁愿意自己卧室 24 小时被拍？这是个真实的两难：你想知道屋里人现在是什么姿势（站着、坐着、还是已经躺地上了），但又不能用摄像头。

这篇论文的脑洞是：家里那台路由器就是现成的"姿势探测器"。

物理基础其实很朴素，可以拿"池塘扔石头"打比方：

• WiFi 信号是无线电波，路由器每秒往家里灌几亿个看不见的"波纹"。
• 这些波碰到墙、桌子、人体都会反射、绕行、变形——就像池塘里有人站着 vs 坐着，水面波纹会长得不一样。
• 一个站着的人和一个弯腰的人，搞出来的"波纹形状"是不同的。
• 只要让 AI 学会"看波纹猜姿势"，WiFi 就变成一台不需要摄像头的姿势探测器。

为什么这件事值得做？

• 摄像头有死角：暗的地方、墙后面、有烟雾的房间都看不清。WiFi 不在乎这些。
• 摄像头有隐私问题：你不会愿意卫生间或卧室里装个镜头。WiFi 输出的只是 18 个关节点位置，看不出长相和衣服。
• WiFi 设备已经遍地都是：路由器、手机、智能音箱、IoT 灯泡，全都带 WiFi 芯片。再加一个用途，几乎不花成本。

所以这一节是想说：WiFi 当摄像头听起来玄学，但物理基础和应用场景都很扎实，关键是要让 AI 学会"看波"。

---

3. 之前的人怎么做的，为什么不够好

WiFi 用来"感知人"已经有好几年历史，但都停在比较粗的层面：

• WiFi 室内定位：能告诉你"客厅里有人"或"距离路由器 3.2 米"，但不知道这人现在是站着还是躺着。粒度太粗——就像地图上只能看到一个点，但不知道这个点是人是物。
• WiFi 动作分类：把信号丢给 AI，让它在"走路 / 跑步 / 跌倒 / 挥手"几个固定动作里选一个。这是分类题，不是画出姿势。等于只会回答选择题，不会画图。你问"他在干嘛？"只能回答"选项 C：走路"，不能回答"他左手叉腰、右手举过头顶"。
• 专用雷达（RF-Pose、RF-Capture）：MIT 同期工作。能画出人体姿势，但用的是频率扫频雷达 FMCW——那是科研专用设备，几千上万美元一台，普通家庭买不起。就像你要听个歌，人家说"买一套万元级 HiFi 音响就行"——效果是好，但谁家日常这么干？
• 特殊穿戴或环境改造：墙壁里嵌电极（Wall++）、天花板装 LED + 地面铺光敏片（LiSense）。这些都需要把房间改造一遍，安装成本极高。

这些方案要么"看不细"，要么"贵到爆"，要么"装不下"。论文要回答的核心问题是：用一对几十块钱的商用 WiFi 卡，能不能干雷达和摄像头干的活？

所以这一节是想说：现有方案要么太粗、要么太贵，从没人尝试用最便宜的商品 WiFi 直接估出 18 个关节点。

---

4. 这篇论文的新想法

类比一句：就像让一个盲人徒弟跟着一位明眼师傅学相面——师傅每看一眼就告诉徒弟"这人现在弯腰举手"，徒弟只能摸到房间里的"风"（WiFi 波），但摸久了也能光凭风的变化猜出对方的姿势。

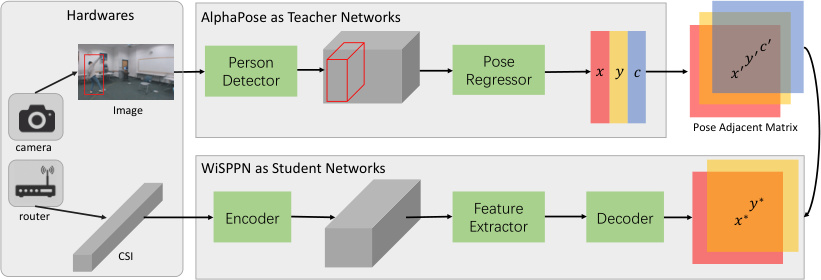

技术上一句话：搭一对 3 天线发射 + 3 天线接收的普通 WiFi，配一个摄像头当"师傅"，让神经网络学会从 WiFi 信号直接画出 18 个人体关节点。

关键创举有两个：

1. 用摄像头给 WiFi 当"标签机"——摄像头看一帧，AlphaPose 自动产出"这一刻人的姿势"，当 WiFi 信号的标准答案。不用任何人工去标。整套数据集 80,000 张图标完只要几小时。
2. 不直接预测 18 个 (x, y) 坐标，而是预测一个叫"姿态邻接矩阵 PAM"的奇怪形状——后面会详细讲为什么这样训练效果更好（一句话剧透：为了让网络不画出"脖子比头粗"那种比例失调的人）。

这两个创举的组合本质上是：跨模态师生学习 + 结构化监督目标。摄像头模态的知识被"蒸馏"进 WiFi 模态，部署时只要 WiFi、不要摄像头。

所以这一节是想说：核心思路是让摄像头当老师、WiFi 当学生，再加一个聪明的训练目标让 WiFi 学得动。

---

5. 方法（它分几步做的）

整篇论文做了 4 件事：搭硬件 → 设计标签 → 设计监督表示 → 设计网络与训练。这是论文最核心的部分，下面逐一拆解。

理解方法部分需要抓住一条主线：所有的设计决策都围绕"如何让 WiFi 学会摄像头的能力"这个目标。硬件采集系统解决的是"怎么同时拿到两种信号"的问题；AlphaPose 解决的是"怎么免费获取标签"的问题；PAM 解决的是"用什么形式的标签让网络学得好"的问题；WiSPPN 网络解决的是"怎么把 CSI 这种小张量映射到 PAM 这种大矩阵"的问题。四步环环相扣，缺一不可。

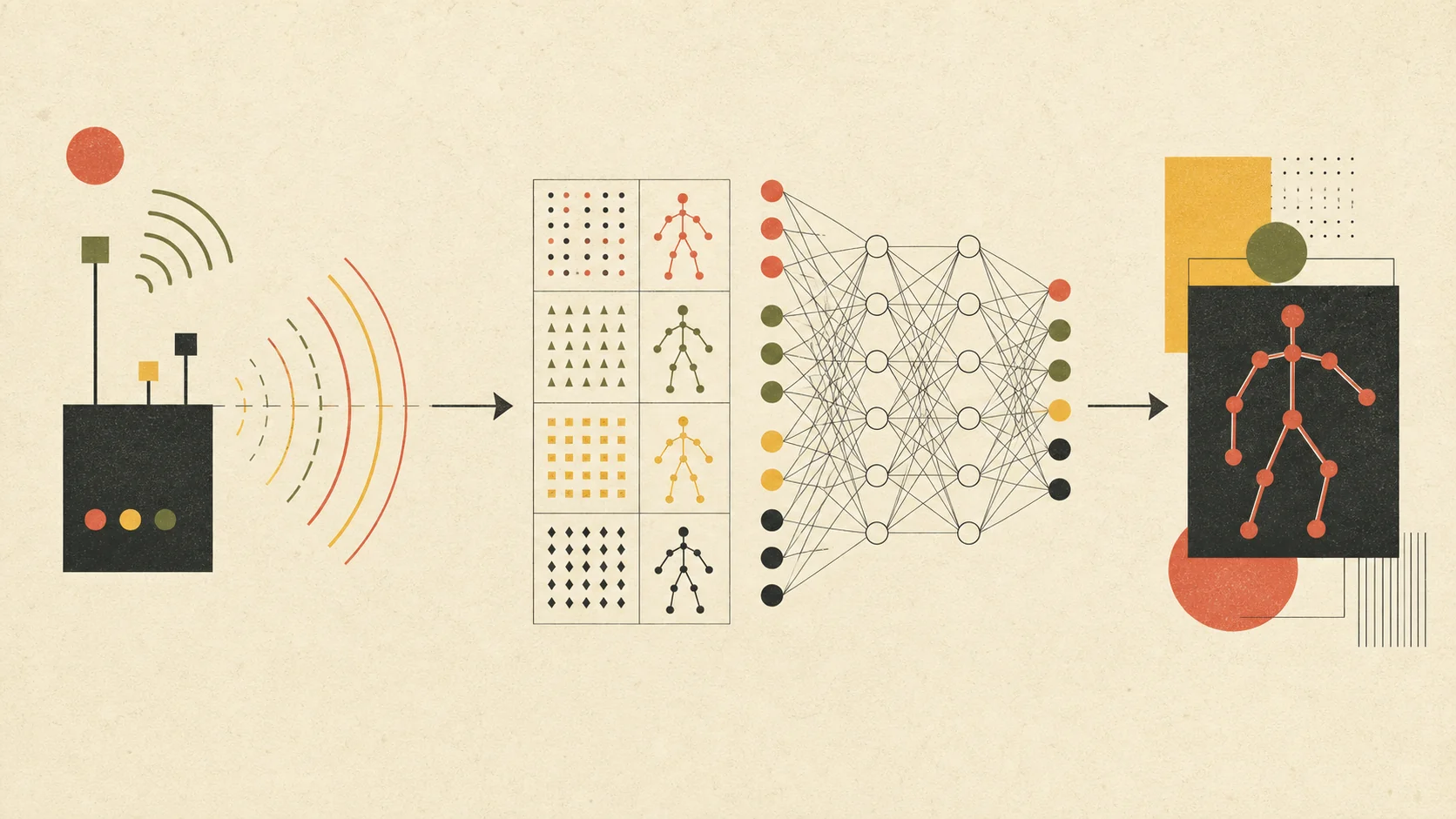

从信息流的角度看，整个系统可以概括为：WiFi CSI（物理世界的信号） → 编码器（维度对齐） → 特征提取器（模式识别） → 解码器（姿态输出），监督信号来自摄像头 → AlphaPose → PAM 编码这条平行路径。训练时两条路径都在运行，部署时只保留 WiFi 那条路径。

5.1 搭一套"WiFi + 摄像头"双胞胎采集系统

类比

教小孩认动物。你拿出一张照片说"这是猫"，小孩看到照片同时听到"猫"。看够了几千张，他下次只听到"猫"也能在脑子里浮现出猫的样子。

这里"照片" = 人体姿势，"声音" = WiFi 信号。摄像头负责给出姿势，WiFi 负责听信号。两边必须同步——不然学生看到信号就不知道对应哪个动作了。

具体做了什么

硬件部分非常简单：一个 3 天线 WiFi 发射器（sender）+ 一个 3 天线 WiFi 接收器（receiver），都是普通商用网卡（如 Intel 5300），加一个摄像头。三个设备摆在同一个房间里对准同一个区域。

时间同步方案：用 Unix 时间戳给两边数据打标签，确保"这一帧画面"和"这一段 WiFi 信号"是同一时刻的。

采样率差异处理：WiFi 采样率 100 Hz（每秒 100 段数据），摄像头 20 Hz（每秒 20 帧），所以每 1 帧画面对应 5 段连续的 WiFi CSI 数据，后面会把这 5 段拼在一起当网络输入。

CSI（Channel State Information，信道状态信息）详解

CSI 是 WiFi 信号从发射端到接收端"被环境揉搓的痕迹"。WiFi 用 OFDM（正交频分复用）技术把一个 20MHz 频道切成 30 个子载波同时传输数据。每个子载波在传播过程中会经历不同的功率衰减和相位偏移——这些变化就是 CSI。

数学上，每一段 CSI 是一个复数矩阵。本文用 3 发射天线 x 3 接收天线 x 30 子载波，所以单段 CSI 是一个 30 x 3 x 3 的张量。每个元素是一个复数 h = y/x，其中 x 是发射信号（已知）、y 是接收信号（测量到的），h 就是"中间发生了什么"的编码。

生活语言理解 CSI：想象你站在池塘对面扔了 30 颗不同颜色的石头（30 个子载波），每颗石头从 3 个不同角度扔（3 根发射天线），你的朋友在对面用 3 个不同位置的传感器记录水面波纹（3 根接收天线）。如果池塘中间站着一个人，水波绕过人体后的纹路就跟没人时不一样。CSI 记录的就是这种"有人 vs 没人"导致的波纹差异——而且不同姿势导致的差异也不一样。

OFDM（正交频分复用）补充：为什么要切成 30 个子载波而不是用一个大频率传？因为无线环境中不同频率受到的干扰不同。某个子载波被家具反射搞乱了，其他子载波可能还好。30 个子载波等于 30 个"观察角度"，给 AI 更丰富的信息去推断人的姿势。这也是 WiFi 做感知比蓝牙（单载波）有天然优势的原因——蓝牙只有 1 个"观察角度"，WiFi 有 30 个。

CSI 幅度和相位的直觉：每个 CSI 元素是一个复数 h = |h| * e^(j*theta)，其中 |h| 是幅度（信号被削弱了多少）、theta 是相位（信号到达时间的偏移）。幅度主要反映路径上的功率损耗，相位主要反映路径长度（人离天线远近不同，信号走过的路不一样长）。理论上两者都携带人体信息，但商用 WiFi 网卡的相位测量不太稳定（存在随机漂移），所以实际中幅度信息更可靠。本文没有显式处理相位漂移，大概率主要依赖幅度。

多天线的空间分集：3 根发射天线和 3 根接收天线形成 3 x 3 = 9 对天线通道。每对天线之间的信号路径不同（因为天线物理位置不同），看到的多径结构也不同。这就像 9 个不同位置的"观察者"从不同角度看同一个人——综合 9 个视角的信息，比单一视角能推断出更丰富的空间关系。再乘以 30 个子载波的频率多样性，一段 CSI（270 个复数值 = 540 个实数值）编码了相当丰富的环境信息。

采样率设计的考量：WiFi 100 Hz 意味着每 10ms 采集一段 CSI。人体日常动作的频率通常在 0.5-5 Hz（走路约 2 步/秒），100 Hz 远高于奈奎斯特采样频率（至少需要 10 Hz），所以不会丢失动作信息。摄像头 20 Hz 也够用——视频帧率通常 24-30 fps，20 fps 对于姿态估计够了。5:1 的比例意味着每帧图像对应 5 段 CSI，这 5 段包含了约 50ms 的时间窗口，刚好覆盖一个完整动作片段。

这步为什么关键

• 之前没有"WiFi + 人体姿势"的配对数据集，这一步亲手造出了 80,000+ 帧的样本，让监督学习成为可能。
• 摄像头和 WiFi 严格对齐时间戳（Unix timestamp），让后面的"老师教学生"成立。
• 用普通设备（Intel 5300 网卡几百块人民币）意味着别人也能复现，不像 MIT 的 FMCW 雷达设备门槛那么高。

所以这一节是想说：第一件事是搭好"摄像头当老师、WiFi 当学生"的双胞胎采集装置，并保证两边数据严格对齐时间——数据对齐是整套师生学习的地基。

---

5.2 让 AlphaPose 当老师，自动给每帧画姿势

类比

你想教外国朋友学中文写字，但你不会教学。怎么办？请一位中文老师来——老师每天写一个字给你朋友照着练。老师不需要懂英文，只要能写出标准答案就行。

这里"中文老师" = AlphaPose，"朋友" = WiSPPN（学生网络），"练字" = 学 WiFi 到姿势的映射。

具体做了什么

每帧画面交给 AlphaPose，AlphaPose 输出 18 个关节点。每个点有三个值：(x, y, c)——x 和 y 是像素坐标，c 是置信度（0 到 1，表示这个点检测得有多确定）。18 个点按 COCO 标准编号：鼻子、脖子、左右肩、左右肘、左右腕、左右胯、左右膝、左右踝、左右眼、左右耳。

这 18 个点就是"这一刻人的姿势"，是 WiFi 学生要去拟合的"标准答案"。

AlphaPose 是什么：上海交大 + 港中文做的开源人体关键点检测器（2017-2019），两步走——先用 YOLOv3 框出人，再用 RMPE（Regional Multi-Person Pose Estimation）回归每个关节的位置。是 2018-2019 年最强开源选手之一。这里它完全被当作黑盒工具来用，不参与 WiFi 侧的训练。

AlphaPose 的两步流程详解：第一步，YOLOv3 目标检测器扫描整张图片，输出一个或多个包含人体的矩形框（bounding box）。如果检测到多个人（误检），论文只保留置信度最高的那个框——因为本文只做单人场景。第二步，RMPE 在裁剪出的人体区域上回归 18 个关节点的热力图（heatmap），每个关节一张热力图，热力图上最亮的点就是该关节的预测位置。最后把热力图峰值坐标转换成原图坐标系下的 (x, y)，加上该峰值的响应强度作为置信度 c。

COCO 18 点配置：标准 COCO 数据集定义了 17 个关键点，本文多加了一个"脖子"（Neck），通过左右肩中点计算得到，共 18 个。这些点覆盖了人体的主要关节，足以描述大部分日常姿势——站、坐、走、弯腰、伸手等。

置信度 c 的用途：不仅仅是过滤，后面在损失函数中还会用到——老师自己不确定的点（比如被遮挡的脚踝，c 很低），允许学生犯更大的错，只扣一点点分；老师很确定的点（比如清晰可见的鼻子，c 接近 1），学生错了要狠狠扣分。这是一种聪明的加权策略。置信度还用于构造 PAM 的第三层 c'（见 5.3 节），让"两个都不确定的关节之间的位移约束"权重极低（c_i x c_j 很小），避免噪声标签之间的虚假约束干扰训练。

这步为什么关键

• 零人工标注成本：一张图 24 美分都不用花，AlphaPose 几毫秒搞定一帧。80,000 张图标完只要几小时 GPU 时间。
• 标注质量稳定：人工标注会累、会马虎，同一个人上午标的和下午标的可能不一致。AlphaPose 不会。
• 可扩展：想加数据？再录一段视频跑一遍 AlphaPose 就行，边际成本接近零。
• 这种"用一个成熟模型给新模型当老师"的套路叫知识蒸馏或师生学习（teacher-student learning），后来在视觉、NLP、多模态领域都流行起来。本文是这种范式在 RF-vision 领域的早期应用。

所以这一节是想说：用现成的 AlphaPose 自动批量生产姿势标签，零人工成本造出 80K 训练样本——"请一个免费的老师来出题"。

---

5.3 不预测坐标，而预测"姿态邻接矩阵 PAM"

这是论文最聪明、也是最具原创性的一步。

类比

让一个画家凭空画"一个站着的人"。两种教法：

• 教法 A（直接回归坐标）：直接给他 18 个点的坐标——"鼻子在 (320, 100)，脖子在 (320, 130)......"。画家照着标点，但点和点之间没有约束，画出来的人可能脖子比头还粗、胳膊比腿还长——比例失调。就像让小孩在白纸上标 18 个点但不告诉他"这些点之间应该保持什么距离"。
• 教法 B（PAM）：除了告诉他每个点的坐标，还告诉他"鼻子到脖子距离 30 像素、方向朝下"、"肩膀到肘部距离 40 像素、方向朝外"......每对点之间的相对位置都告诉他。这样画家很难画错——身体比例自动就对了。就像你除了给他地图上的城市坐标，还给了他一张"城市之间的距离表"。

PAM 就是教法 B 的数学版本。

具体做了什么

把 18 个关节点想成一张图（graph）的 18 个节点，任意两个节点之间都连一条有向边（有向完全图，directed complete graph），得到 18 x 18 = 324 条边。

构造一个 3 x 18 x 18 的三维矩阵：

第一层 x'：对角线位置 (i, i) 放第 i 个关节的 x 坐标本身；非对角线位置 (i, j) 放"第 i 点的 x 减第 j 点的 x"，即两点的水平位移。

第二层 y'：同理，记录纵向坐标和位移。

第三层 c'：对角线位置放该关节的置信度 c_i；非对角线位置放两点置信度的乘积 c_i x c_j。

原文公式翻译成人话：

x'_{i,j} = x_i - x_j  (i 不等于 j)
x'_{i,i} = x_i

"对角线放每个点自己的 x 坐标，其他格子放两点 x 的差"。y' 一样的逻辑。c' 也类似，但"差"换成"乘积"——两点置信度的乘积意味着只有两个点都被准确检测到时，这条边的约束才有大权重。

网络最终预测的不是 18 x 2 的坐标列表，而是这个 3 x 18 x 18 的矩阵。

图论术语解释

• 邻接矩阵（adjacency matrix）：图论里描述"哪些节点相连"的标准工具。一行一列对应一个节点。传统邻接矩阵里 1 表示连、0 表示不连。这里把"连不连"改成"两点之间差多少"，所以叫姿态邻接矩阵。
• 有向完全图（directed complete graph）：任意两个节点之间都有一条有向边。18 个关节点两两有连接（i 到 j 和 j 到 i 算两条不同的边），所以矩阵是稠密的、非对称的（x_i - x_j 不等于 x_j - x_i）。

为什么 PAM 比直接回归坐标好

• 内置身体比例约束：直接预测坐标的网络容易"坐标飘"——预测出来的点位置可能各自差不多对，但点与点之间的相对距离乱掉，画出来的人身体比例失调。PAM 把"两点之间应该差多少"变成网络必须拟合的目标，等于免费给网络加了个"骨架长度正则化"。
• 方向约束：比如鼻子到脖子的位移在 y 方向几乎总是负的（脖子在鼻子下方）——网络学过几千个例子后会把这个规律刻进去，不会画出"头朝下"的人。
• 对角线提供绝对位置：PAM 的对角线上仍然保留了每个点的绝对坐标，所以不丢失全局位置信息。非对角线上的相对位移是额外的约束。
• 推理时恢复坐标：部署时只需取 pPAM 的对角线元素即可还原 18 个关节点坐标——pPAM(1, k, k) = x_k, pPAM(2, k, k) = y_k。

实际预测维度：虽然 PAM 定义为 3 x 18 x 18，但网络只预测 x' 和 y' 两层（2 x 18 x 18），不预测 c' 层。c' 层只用于损失函数的加权。

用 3 个关节点走一遍 PAM 构造（简化示例）

假设只有 3 个关节点——鼻子 (100, 50, 0.9)、脖子 (100, 80, 0.95)、右肩 (130, 80, 0.85)。PAM 会是 3 x 3 x 3 的张量：

x' 层（水平坐标与位移）：

	鼻子	脖子	右肩
鼻子	100	100-100=0	100-130=-30
脖子	100-100=0	100	100-130=-30
右肩	130-100=30	130-100=30	130

y' 层（纵向坐标与位移）：

	鼻子	脖子	右肩
鼻子	50	50-80=-30	50-80=-30
脖子	80-50=30	80	80-80=0
右肩	80-50=30	80-80=0	80

c' 层（置信度与乘积）：

	鼻子	脖子	右肩
鼻子	0.90	0.9x0.95=0.855	0.9x0.85=0.765
脖子	0.95x0.9=0.855	0.95	0.95x0.85=0.808
右肩	0.85x0.9=0.765	0.85x0.95=0.808	0.85

从这个例子可以看到：对角线保留了原始坐标（用于最终恢复关节位置），非对角线编码了"鼻子到脖子在 y 方向差 -30 像素（脖子在鼻子下方）"和"右肩到脖子在 x 方向差 30 像素（右肩在脖子右边）"这样的结构约束。网络训练时必须同时拟合这两种信息，自然就学会了人体骨架的比例关系。

与直接回归坐标的对比总结

维度	直接回归 (x,y)	回归 PAM
输出大小	18 x 2 = 36 个值	2 x 18 x 18 = 648 个值
结构约束	无（各点独立）	有（每对点的相对位移必须一致）
身体比例	不保证	隐式保证（位移值编码了骨骼长度）
抗噪声能力	弱（单点错就整体跑偏）	强（冗余信息互相校验）
推理恢复	直接读取	取对角线元素

PAM 的代价是输出维度增大了 18 倍（从 36 到 648），但这 18 倍的冗余正是它"免费正则化"的来源——就像你做一道数学题，同时用两种方法解，如果两个答案一致就更有信心。

所以这一节是想说：把姿势编码成"每对关节的相对位移矩阵"，等于给网络免费加了一道"身体比例必须对"的约束——这是整篇论文最核心的方法贡献。

---

5.4 WiSPPN 网络结构：编码器 + 特征提取器 + 解码器

类比

把一段广播录音变成歌词字幕，需要三步：先把声音波形数字化（编码器）、再听出旋律和节奏（特征提取器）、最后写成文字（解码器）。WiSPPN 就是这三段流水线。

输入

5 段连续 CSI（每段 30 x 3 x 3），沿时间轴拼起来 = 150 x 3 x 3 的张量。一共 1,350 个浮点数——比一张 224 x 224 RGB 图（约 150,000 浮点数）小 100 倍还多。

(a) 编码器（Encoder）：把"小邮票"撑成"大画面"

CSI 输入只有 3 x 3 的空间尺寸，但主流 CNN 骨干（VGG、ResNet）设计时假设输入至少有上百像素的宽高。编码器用一步双线性插值（bilinear interpolation）把 150 x 3 x 3 直接撑大成 150 x 144 x 144。

双线性插值：把小图放大到大图时，新像素的值由周围 4 个旧像素加权平均出来。手机相册的"图片放大"功能本质上就是这个操作。

为什么不用更复杂的方法？论文前身 CSI-Net 用了 8 层转置卷积（transposed convolution）逐步放大，算力大但效果没好多少。这里一行 bilinear 搞定，简单粗暴但够用。

(b) 特征提取器（Feature Extractor）：4 个 ResNet 残差块

把 150 x 144 x 144 通过 4 个残差块（每块 4 层卷积，共 16 层卷积）逐步提取特征并降低空间分辨率：

残差块	输出尺寸	关键参数
Block 1	150 x 144 x 144	3x3 conv, stride=1, 保持尺寸
Block 2	150 x 72 x 72	3x3 conv, stride=2, 空间减半
Block 3	300 x 36 x 36	3x3 conv, stride=2, 通道翻倍
Block 4	300 x 18 x 18	3x3 conv, stride=2, 输出 18x18

最终输出特征图 F_t 的形状正好是 300 x 18 x 18——空间维度的 18 x 18 和 PAM 的 18 x 18 对齐，这不是巧合，而是有意设计的。

ResNet（残差网络）：何恺明 2015 年的工作。每一层不仅看上一层的输出，还加上前面层的原始输入（shortcut connection）。好处是就算网络很深（16 层、50 层、100 层），梯度也不会"消失"（一种深网络无法训练的常见病）。每个残差块里的每层卷积后面跟着 Batch Normalization + ReLU 激活。

(c) 解码器（Decoder）：两层 1x1 卷积压通道

两层 1 x 1 卷积把 300 通道先压到 36、再压到 2，输出形状 2 x 18 x 18 的预测 PAM（pPAM），只预测 x' 和 y' 两层。

1 x 1 卷积的作用是纯粹的通道混合——不改变空间尺寸，只在通道维度上做线性变换。可以理解为对每个像素位置做一次全连接。这里没用全连接层（FC），因为全连接层要求固定的输入维度，而全卷积网络（FCN）可以处理不同尺寸的输入——虽然本文输入尺寸是固定的，但 FCN 结构让网络更轻量。

完整数据流总结（从 CSI 到关节坐标）

原始 CSI          5 段 x (30 x 3 x 3)
   |
   | [沿时间轴拼接]
   v
拼接后 CSI        150 x 3 x 3          (1,350 个浮点数)
   |
   | [双线性插值放大]
   v
编码器输出        150 x 144 x 144       (约 311 万个值)
   |
   | [4 个 ResNet 残差块，16 层卷积]
   | Block1: 150x144x144 (stride=1, 保持)
   | Block2: 150x72x72   (stride=2, 空间减半)
   | Block3: 300x36x36   (stride=2, 通道翻倍)
   | Block4: 300x18x18   (stride=2, 最终特征)
   v
特征图 F_t        300 x 18 x 18         (约 9.7 万个值)
   |
   | [Conv1: 300->36, 3x3] [Conv2: 36->2, 1x1]
   v
预测 pPAM         2 x 18 x 18           (648 个值)
   |
   | [取对角线元素]
   v
18 个关节坐标     (x_1,y_1), ..., (x_18,y_18)

这个流水线有一个巧妙的"沙漏"形状：输入从 1,350 个数字出发，先放大到约 311 万（编码器），再压缩回约 9.7 万（特征提取器），最后输出 648 个数字（解码器），其中只有 36 个（18 个点 x 2 个坐标）是最终需要的。中间的"膨胀"是为了让 CNN 有足够的空间特征可以做卷积提取。

损失函数

L = c' * (||pPAM_x - PAM_x||^2 + ||pPAM_y - PAM_y||^2)

人话：预测姿态矩阵和老师姿态矩阵的逐元素差距的平方和，再按"老师有多自信"加权。

加权策略的直觉：老师不太确定的点（被遮挡的脚踝，c 很低），学生猜错了也只扣一点点分；老师很确定的点（清晰可见的鼻子，c 接近 1），学生猜错了就狠狠扣分。这避免了网络被老师自己拿不准的"噪声标签"带跑偏。

用上面的 3 关节点例子算一次损失：假设网络预测的鼻子 x 坐标是 105（真实 100），脖子是 99（真实 100），右肩是 128（真实 130）。PAM 中 (鼻子, 鼻子) 位置的 x' 误差 = |105 - 100|^2 = 25，乘以置信度权重 0.9；(脖子, 鼻子) 位置的 x' 误差 = |(99-105) - (100-100)|^2 = 36，乘以置信度权重 0.855。可以看到：不仅绝对位置的误差被计算了，两点之间的相对位移误差也被计算了——网络必须同时让"每个点的位置"和"每对点的距离"都对，才能把损失降到最低。

没有用的替代方案及原因：论文没有选择 L1 损失（绝对值误差）而选了 L2（平方误差），可能是因为 L2 对大误差惩罚更重，在训练初期能更快收敛到大致正确的位置。也没有选择基于热力图（heatmap）的监督——热力图在视觉姿态估计中是主流，但 CSI 输入和图像输入的空间结构完全不同，热力图方式不直接适用。

为什么这个网络设计够用

整个网络没有什么花哨的组件——编码器就是一次插值、特征提取器就是标准 ResNet、解码器就是两层 1x1 卷积。真正有创意的是 PAM 这个监督信号 + 师生训练范式。网络结构是"站在巨人肩膀上"（CSI-Net 的编码思路 + ResNet 的提取器 + FCN 的密集预测范式）的稳健工程实践。

所以这一节是想说：网络结构本身没什么花哨——靠的是 PAM 这个聪明的监督信号和"老师越确定、学生被罚越狠"的加权损失。

---

5.5 训练细节与推理流程

训练超参数

• 框架：PyTorch 1.0
• 训练轮数：20 epoch
• 初始学习率：0.001
• 学习率衰减：每 5 个 epoch 衰减一半（第 5、10、15 个 epoch 各乘 0.5）
• Batch size：32
• 优化器：Adam

推理流程

训练完成后，部署时只需要 WiFi 收发器，不再需要摄像头。输入一段 CSI（150 x 3 x 3），网络输出 pPAM（2 x 18 x 18），取对角线元素即可还原 18 个关节坐标：

x_k = pPAM(1, k, k),  k = 1, 2, ..., 18
y_k = pPAM(2, k, k),  k = 1, 2, ..., 18

这就是师生学习的核心好处：把摄像头的能力"蒸馏"进 WiFi 模型，部署时只留学生（WiFi），老师（摄像头）可以撤走。

学习率衰减策略的直觉：初始学习率 0.001 表示每次参数更新的步长中等偏大，让网络在前几个 epoch 快速收敛到大致正确的方向。每 5 个 epoch 学习率减半，相当于越来越"小心翼翼"地微调——就像你画画时先用大笔刷铺底色，再用小笔触修细节。20 个 epoch 之后学习率已经是初始值的 1/8（0.001 x 0.5^3 = 0.000125），足以让网络稳定在一个不错的解。

Adam 优化器的选择：Adam 是 2015 年提出的自适应学习率优化器，结合了动量（momentum）和 RMSProp 的优点——每个参数有自己的学习率，梯度大的参数学得慢、梯度小的参数学得快。对于这种输入信号噪声较大（WiFi CSI 本身波动大）的任务，Adam 比普通 SGD 更稳定。

训练时和部署时的对比

阶段	需要的设备	运行的网络	输入	输出
训练	WiFi 收发器 + 摄像头	AlphaPose（老师）+ WiSPPN（学生）	视频帧 + CSI	PAM 标签 + 预测 PAM
部署	只需 WiFi 收发器	只需 WiSPPN（学生）	CSI	18 个关节坐标

这张表清楚地展示了师生学习范式的核心价值：训练成本高但只需要一次，部署成本低且可以一直用。这和你考驾照的逻辑一样——学车需要教练车、教练、考场（高成本），但拿了证之后自己开车上路就好了（低成本）。

所以这一节是想说：训练配置朴素到"单卡几小时搞定"，部署时完全不需要摄像头——真正做到了"训练时双模态、推理时单模态"。

---

6. 关键数字

数字本身不重要，重要的是它们告诉你这套方案到底能用还是只是噱头。

数据集规模

项目	数值	说明
训练集	79,496 帧	8 位志愿者、2 个房间、16 个收发布点位置
测试集	19,931 帧	每人前 80% 训练、后 20% 测试
总帧数	约 99,427 帧	含 CSI + 视频配对

对比：同期 RF-Pose 用了 100 多小时数据（约 50 万帧），规模大 5 倍以上。但本文用的是便宜设备，数据量也够证明概念。

PCK 指标结果

PCK@a 表示预测点和真实点的距离小于"上半身长度的 a%"就算对。

指标	平均值	含义
PCK@50	0.82	松标准——82% 的关节点在"上半身长度一半"范围内
PCK@40	0.73	中等标准
PCK@30	0.59	较严标准
PCK@20	0.38	严标准
PCK@10	0.14	紧标准——只有 14% 的关节能精确定位
PCK@5	0.04	极紧标准——基本都不准

对比参考：摄像头方法（AlphaPose）PCK@10 通常在 0.6-0.8。WiFi 在松标准下已经可用于粗动作判断（站/坐/摔倒/举手），但精细定位还差摄像头一大截。

各关节点准确率差异

关节	PCK@50	PCK@10	特点
脖子（Neck）	0.88	0.22	最准——身体中轴、体积大、WiFi 信号影响明显
右肩	0.89	0.19	准——面积大、位置稳定
左肩	0.91	0.20	最高 PCK@50——左肩是所有关节里松标准最好的
左脚踝	0.73	0.06	最差——远端小关节、对 WiFi 影响小、常被遮挡
右脚踝	0.71	0.08	第二差——同理

规律：身体中轴线上的大关节（脖子、肩、胯）最容易估对，四肢末端的小关节（手腕、脚踝）最难。原因是末端关节体积小、对 WiFi 信号的反射/散射贡献小、且更容易被躯干遮挡。

输入数据量对比

输入	大小	浮点数
CSI 张量（5 段拼合）	150 x 3 x 3	1,350
RGB 图像（224 x 224）	3 x 224 x 224	150,528
比例		CSI 约为 RGB 的 1/111

WiFi 输入信息量只有图像的百分之一不到，但靠 PAM 监督和 ResNet 提取，照样能把粗姿势抠出来——说明 CSI 里确实编码了人体姿态信息，只是需要足够聪明的网络去挖掘。

训练效率

项目	值
训练 epoch	20
初始学习率	0.001
衰减策略	每 5 epoch x 0.5
Batch size	32
优化器	Adam
实现框架	PyTorch 1.0
预估训练时间	单卡几小时

所以这一节是想说：松标准下 WiFi 姿态估计已经"能用"，紧标准下离摄像头还差一大截——这就是 2019 年 WiFi 估姿的真实档位。

---

7. 实验结果说明了什么

数据采集

• 地点：Carnegie Mellon University 校园内，2 个房间——1 个实验室、1 个教室。不同房间的家具布局、墙体材质、WiFi 多径环境都不一样。
• 布点：2 个房间共 16 个收发位置（sender-receiver 对），模拟不同角度和距离。
• 志愿者：8 人，每人做日常动作（站、坐、走、弯腰、伸展等，不是预设的固定动作集）。
• IRB 审批：通过 CMU IRB（编号 STUDY2018_00000352），说明涉及人体实验有规范流程。

数据划分方式

按每人时间顺序前 80% 训练、后 20% 测试。这意味着训练和测试数据来自同一个人、同一个房间，只是不同时间段。这叫人内泛化（intra-person generalization）——检验的是"看过这个人之前的动作，能否预测他后来的动作"，而不是"看过张三，能不能预测从没见过的李四"。

这是一个重要的实验设计选择。论文没有做**跨人泛化（cross-person）或跨房间泛化（cross-environment）**的实验——后续工作（WiPose、MMFi 等）补上了这块。

评估指标

PCK（Percentage of Correct Keypoints）是人体姿态估计领域的标准指标。PCK@a 的定义是：预测关节点和真实关节点之间的欧氏距离，除以"参考长度"（本文用右肩到左胯的距离作为上半身长度），如果商小于 a%，就算这个关节点"预测正确"。对所有测试帧的所有关节取平均，得到 PCK@a 值。

论文报告了 PCK@5 到 PCK@50 六档，给出了从"极严格"到"很宽松"的完整精度画面。

所以这一节是想说：实验规模不大（8 人、2 房间）、划分方式保守（人内泛化），但足以证明 WiFi CSI 到人体姿态的映射是可学的。

---

8. 你应该懂的几个新词

CSI（Channel State Information，信道状态信息）：WiFi 信号在收发途中"被环境揉搓的痕迹"。一段 CSI = 一个 30 x 3 x 3 的复数张量。30 是子载波数、两个 3 是发射/接收天线数。是这篇论文唯一的输入信号。

OFDM（正交频分复用）：WiFi 把一段 20MHz 频带切成几十个子载波同时传数据的技术。好处是某个子载波被干扰了，其他还能用。CSI 就是给每个子载波单独记录一个传播状态值。

天线（antenna）：发射/接收无线电波的硬件。多天线 = 多个空间位置同时观测，提供空间分集增益。本论文用 3 发 3 收。

关键点 / 关节点（keypoint / joint）：人体上预先定义的特征点（鼻子、肩、肘等）。COCO 标准配置有 17 或 18 个点。本文用 18 点（含脖子）。

姿态估计（pose estimation）：从输入信号中预测每个关节点的 2D 或 3D 位置。摄像头版已经做到很好，本文是 WiFi 版的早期尝试。

PCK（Percentage of Correct Keypoints）：评估姿态估计准确率的标准指标。"@50"表示允许误差不超过参考长度的 50%。参考长度通常取上半身的对角线（右肩到左胯）。

PAM（Pose Adjacent Matrix，姿态邻接矩阵）：本文的核心创新。把 18 个关节点编码为 3 x 18 x 18 矩阵，对角线是绝对坐标、非对角线是两点的相对位移，比直接回归坐标多了"身体比例约束"。注意：导读 ch19 中的 PAM 指的是 Phase Alignment Module（相位对齐模块），是不同的东西。

邻接矩阵（adjacency matrix）：图论里描述节点关系的标准矩阵。本文把"两点连不连"改写成"两点的位移"，得到了一种加权的稠密邻接矩阵。

师生学习 / 知识蒸馏（teacher-student / knowledge distillation）：用一个已训练好的"老师"模型给"学生"模型生成训练标签的范式。好处是学生可以从不同的输入模态学习，部署时不再需要老师。本文老师 = AlphaPose（视觉），学生 = WiSPPN（WiFi）。

ResNet（残差网络）：何恺明 2015 年的工作。通过 shortcut connection 让深层网络也能稳定训练。本文用 4 个残差块（16 层卷积）当特征提取器。

FCN（Fully Convolutional Network，全卷积网络）：从输入到输出全用卷积、不带全连接层的网络。好处是输入输出的空间维度可以灵活变化。WiSPPN 是 FCN。

双线性插值（bilinear interpolation）：把小图按邻近 4 个像素加权平均放大成大图的标准操作。这里用来把 CSI 输入从 3x3 撑大到 144x144，替代了 CSI-Net 的 8 层转置卷积。

多径效应（multipath）：无线电波碰到墙壁、家具时反射，导致接收端收到直接路径和多条反射路径的叠加信号。在本文中，多径不是噪声而是信息来源——人体改变了多径结构，而这些改变正是 CSI 编码姿态信息的物理基础。

所以这一节是想说：上面这十几个词在 RF + 视觉交叉领域反复出现，先把它们和日常类比挂起来，后面读相关论文时可以直接查。

---

9. 它有什么搞不定的

论文老老实实把短板写在台面上，再加上后续社区发现的问题：

1. 只能估单人：场景里多于一个人时，3 天线 WiFi 信号叠加在一起没法分开。CSI 是所有人对信号影响的总和，不像图像那样可以对每个人单独裁剪再检测。要做多人版本得换硬件（更多天线）或换方法（如后续的 Person-in-WiFi 3D 用多对收发器）。

2. 环境依赖严重（跨场景泛化差）：训练在 A 房间收的数据，换到 B 房间（家具不同、墙体材质不同、WiFi 多径环境完全变了）效果会明显下降。论文只在 2 个房间做了实验，且训练测试不跨房间。这意味着每换一个新环境可能都需要重新采集数据训练。

3. 精度档次远低于摄像头：PCK@10 只有 0.14，而摄像头方法在 0.6-0.8。要做精细动作识别（比如手语翻译、手指运动）还差得远。WiFi 波长 6-12 cm，物理分辨率就决定了它不可能像可见光（波长 400-700 nm）那样捕捉厘米级细节。

4. 跨人泛化未验证：数据划分是"每人前 80% 训练后 20% 测试"（人内泛化），没有做"在张三身上训练、在李四身上测试"的实验。不同人的体型、身高、动作习惯差异可能导致性能显著下降。

5. CSI 相位不稳定：WiFi 设备的时钟不完美同步，CSI 的相位信息会随时间随机漂移。本文没有专门处理这个问题（后续的导读 ch19 提到了 PAM / Phase Alignment Module 来解决），意味着论文可能主要依赖的是 CSI 的幅度信息而非相位。

6. 只有 2D 输出：预测的是 18 个关节点的 (x, y) 像素坐标，没有深度信息。在真实应用中（如摔倒检测），知道人是"面朝摄像头弯腰"还是"侧身弯腰"是很重要的区别，2D 姿态无法区分。

7. 没有实时性分析：论文没报告推理延迟。对于跌倒检测这种需要实时响应的场景，延迟指标很关键。

所以这一节是想说：单人 / 同环境 / 粗精度 / 无跨人验证 / 只有 2D / 相位未处理——六道天花板让这套方案目前只是 proof-of-concept，离日常产品还差好几步。

---

10. 它和别的论文是什么关系

• RF-Pose（MIT, CVPR 2018）：路线一样（RF 信号 -> 人体姿势），但 RF-Pose 用的是 FMCW 雷达（频率扫频连续波），造价 $100-200；本文用的是 $15-30 的商用 WiFi 卡。RF-Pose 的 PCK@50 约 0.87，本文 0.82。RF-Pose 证明可行性，本文证明可负担。二者共同构成了 RF-vision 姿态估计的开山之作。

• CSI-Net（2018，同一作者 Fei Wang）：用 CSI 做人体身份识别 + 动作分类。本文的编码器思路（把 CSI 上采样再送入 CNN）就是从 CSI-Net 借的。CSI-Net 是"前传"——先证明 CSI 里有人体信息，再来做更精细的姿态估计。

• mmMesh / milliMap（毫米波雷达路线）：用 77GHz 毫米波雷达做更细粒度的人体/环境感知。频率更高 -> 波长更短 -> 分辨率更细，介于 WiFi 和摄像头之间。WiFi 路线和毫米波路线是"穷兄弟和富兄弟"的关系——WiFi 便宜但粗，mmWave 贵一些但细。

• AlphaPose / OpenPose（视觉姿态估计）：本文的"老师"。视觉姿态估计到 2019 年已经非常成熟，本文的贡献不在于姿态估计本身，而在于"把这个能力迁移到 WiFi 模态"。

• LLaVA 等 VLM：看似风马牛不相及，但有一个共同点——都用了"已训练好的大模型给新模型出标签"的套路。LLaVA 是 GPT-4 出题，本文是 AlphaPose 出题。这种"用现成模型当免费老师"的范式在 2018-2019 年就开始萌芽。

• 后续工作：Person-in-WiFi 自家的 3D 扩展（多人版、3D 版）、加州大学的 WiPose（WiFi 3D 姿态）、清华的 GoPose、MMFi 数据集（2023，最大的多模态人体感知数据集）。这条线从 2019 年的 proof-of-concept 发展到 2023 年的多人 3D + 百万级数据。

所以这一节是想说：这篇是 RF-vision 路线"低成本版"的开端，和 RF-Pose（贵路线）、毫米波工作（高分辨率路线）三条线并行发展。

---

11. 和本导读的关系

所属章节：Ch19: 射频感知，19.3.7 节。

在导读中的定位：Ch19 讲射频感知的三层结构——位置层（Where）、形状层（What shape）、语义层（What is it）。Person-in-WiFi 属于语义层，它不只是定位人（那是 WiFi 室内定位做的事），而是试图理解人体的姿态结构。

与 ch19 其他论文的关系：

• RF-Pose（19.3 节主角）是"贵路线"——用 FMCW 雷达做穿墙姿态估计，效果更好但设备贵。Person-in-WiFi 是"便宜版 RF-Pose"，用商用 WiFi 替代专用雷达。两篇配着读，能看清"效果 vs 成本"的 trade-off。
• milliMap（19.4 节）是形状层的代表——用毫米波雷达做 2D 占据图。Person-in-WiFi 和 milliMap 分别回答"人长什么姿势"和"环境长什么样"，是语义层和形状层的互补。
• PanoRadar（19.5 节）是形状层的进阶——生成 LiDAR 级 3D 点云。频率高（77GHz）、分辨率高，和 WiFi 的低分辨率形成鲜明对比。

导读 ch19 的核心主线是：射频感知用"穿墙 + 无光照 + 低隐私"三大超能力弥补视觉的盲区，但付出"低分辨率 + 多径干扰 + 缺乏纹理"的代价。Person-in-WiFi 是这条主线上的 foundational work——它第一次证明了最便宜的商用 WiFi 设备也能做人体姿态感知，为后续所有 WiFi-based 人体感知工作奠定了基础。

所以这一节是想说：Person-in-WiFi 是 ch19 射频感知路线图中"低成本 WiFi + 人体语义理解"这个节点的奠基之作。

---

12. 思考题

Q1：CSI 和 RSSI 有什么区别？为什么 WiFi 人体感知都用 CSI 而不用 RSSI？

RSSI（Received Signal Strength Indicator）是一个标量——只告诉你"信号强度是多少 dBm"，是所有子载波、所有路径、所有天线的总能量的一个粗略度量。CSI 是一个矩阵（30 x 3 x 3 的复数张量）——分别告诉你每个子载波在每对天线之间的幅度和相位变化。

打个比方：RSSI 就像你站在音乐厅门口只听到"里面很吵"（一个音量数字），而 CSI 就像你拿了 30 个不同频段的麦克风、从 9 个不同位置同时录音——你不仅知道音量，还能听出"小提琴在左边、大提琴在右边、鼓在后面"。

用 RSSI 做人体感知的问题是信息太少：一个人站着和坐着可能产生几乎相同的 RSSI（总能量差别不大），但 CSI 中不同子载波和天线对的响应模式会明显不同。30 x 3 x 3 = 270 维的信息 vs 1 维的信息，信息量差两个数量级以上。所以 2015 年之后的 WiFi 感知工作几乎全部转向 CSI。

Q2：多径效应在这篇论文里是"噪声"还是"信息"？为什么？

是信息，不是噪声。

在通信领域，多径效应通常被视为干扰——你发了一个信号，接收端收到的是直接路径 + 多条反射路径的叠加，导致信号失真。通信工程师想尽办法消除多径。

但在人体感知领域，多径恰恰是信息来源。物理原理是：WiFi 信号从发射器出发后，一部分直接到达接收器，另一些经过墙壁反射、地板反射、人体反射后才到达。当人体姿势改变时（比如从站立变成坐下），人体反射的路径变了，经过人体散射到达接收器的信号也变了——这些变化被 CSI 记录下来。

如果没有多径（比如在完全空旷的无回声室里），WiFi 信号只有一条直射路径，人体的影响就非常微弱。正是因为室内环境有墙壁和家具形成丰富的多径，人体对这些多径的扰动才能被 CSI 捕捉到。

所以本文的逻辑是：多径效应让 CSI 编码了比"一条直线"丰富得多的空间信息，是 WiFi 人体感知得以工作的物理基础。

Q3：为什么用 AlphaPose 当"老师"而不是人工标注？如果老师出错了怎么办？

两个原因：成本和一致性。

成本方面：人工标注一张图的 18 个关节点大约需要 1-2 分钟，按标注平台价格约 0.5-1 美元/张。80,000 张图 = 4-8 万美元 + 几周时间。AlphaPose 在一张 GPU 上几小时就能跑完 80K 张图，边际成本几乎为零。

一致性方面：人工标注员会疲劳——早上标的和下午标的可能有系统性偏差。不同标注员之间也有分歧（关节边界不清晰的地方，你说这是肩膀、我说这是上臂）。AlphaPose 不会累，每张图用同一个模型同一组参数，输出是确定性的。

至于"老师出错怎么办"：AlphaPose 不是完美的，它在遮挡、模糊、极端姿势下也会犯错。论文用两个策略缓解：一是 AlphaPose 会给每个关节点输出置信度 c，c 低的点在损失函数中权重低（错了也只扣一点分）；二是 80K 张图中大部分都是常见姿势（站立、走路），这些 AlphaPose 做得很好。少量错误标签被大量正确标签"淹没"了。

这种策略在机器学习中叫"噪声标签学习"（learning with noisy labels）——只要噪声率不超过某个阈值、且噪声是随机的而非系统性的，网络仍然能学到正确的映射。

Q4：WiFi 姿态估计相比摄像头的隐私优势具体体现在哪里？这种优势是绝对的吗？

隐私优势体现在三个层面：

第一，输出形式不同。摄像头输出的是 RGB 图像——你的脸、衣服、房间布置全在里面。WiFi 输出的是 18 个 (x, y) 坐标——只有一个火柴人骨架，看不出你长什么样、穿什么衣服、房间里放了什么。即使数据泄露，泄露的也只是"某个人在 (320, 400) 位置举着手"。

第二，原始数据层面。摄像头的原始数据就是图像，直接可视化就能看到人。WiFi 的原始数据是 CSI——一堆 30 x 3 x 3 的复数矩阵，直接看只是一堆数字，人类无法从中"看到"人体。要恢复姿态必须经过训练好的神经网络，而网络的分辨率上限决定了它最多输出骨架点。

第三，非视觉不可逆。即使攻击者拿到了 CSI 数据和训练好的模型，他也只能恢复出粗略的骨架，不可能从 CSI 反推出人脸图像——因为 WiFi 的分辨率物理上就不支持这种精度。

但这种优势不是绝对的。通过步态分析（走路姿势识别），理论上可以从骨架序列中识别出特定个人——每个人走路的节奏、步幅、摆臂幅度都有独特性。此外，如果训练数据含有身份标签，WiFi 系统也可以被训练成"知道是谁"的模型。隐私是相对的——WiFi 比摄像头好很多，但不是零隐私风险。

Q5：为什么身体中轴关节（脖子、肩）比末端关节（脚踝、手腕）准很多？这是 WiFi 独有的问题吗？

这个现象有两个原因，一个是 WiFi 特有的、一个是所有姿态估计共有的。

WiFi 特有的原因：WiFi 信号的波长是 6-12 cm，空间分辨率很粗。人体躯干（胸腔、肩膀）截面积大（几十厘米宽），对 WiFi 信号的反射和散射影响明显；而手腕、脚踝的截面积只有几厘米，对 WiFi 信号的影响小得多——"信噪比"天然就低。这就像在池塘里，一块大石头激起的波纹远比一根树枝明显。

所有姿态估计共有的原因：末端关节的运动自由度比中轴关节高得多。肩膀的位置基本由躯干决定，变化范围小；但手腕可以在很大的空间范围内移动（想想你双手画大圈）。运动范围越大，预测难度越高。另外，末端关节更容易被躯干遮挡（比如手放在身后），遮挡后即使是摄像头也会变难。

所以这不完全是 WiFi 独有的问题——在摄像头姿态估计中，手腕和脚踝也通常是最难的关节。只是 WiFi 的低分辨率把这个差距放大了：摄像头上中轴 vs 末端的 PCK 差距可能是 5-10 个百分点，WiFi 上这个差距扩大到 15-20 个百分点。

Q6：PAM 的非对角线元素（相对位移）在训练中起到了什么作用？如果去掉会怎样？

非对角线元素编码的是"第 i 个关节到第 j 个关节的位移 (x_i - x_j)"。训练时，网络不仅要预测每个关节的绝对坐标对（对角线），还要同时预测所有关节对之间的相对距离和方向（非对角线）。

这等价于给网络加了一个隐式的正则化约束：如果网络预测鼻子在 (100, 50)、脖子在 (100, 80)，那 PAM 中 (鼻子, 脖子) 位置的值就应该是 0（x 方向）和 -30（y 方向）。网络被迫同时满足"每个点的位置对"和"每对点的相对距离对"这两个条件，后者等价于"人体骨架的比例和拓扑必须合理"。

如果去掉非对角线（只保留对角线，即退化为直接回归坐标）：

• 网络失去了骨架结构约束，容易画出"脖子比头长"、"胳膊比腿短"这种比例失调的人。
• 在训练数据不足或 CSI 信号噪声大时，坐标飘移会更严重。
• 论文没有给出正式的消融实验数字（这是一个遗憾），但作者在正文中强调 PAM 比直接回归泛化能力更好。后续工作中类似的"结构化输出表示"在多个领域被验证有效。

你可以把 PAM 理解成一种"自监督正则化"——不需要额外的损失项，只靠输出表示的设计就把结构信息编码进去了。

Q7：如果要把这套系统从 2D 扩展到 3D，需要改什么？

2D 到 3D 的核心难点是：缺少深度信息。

目前系统用一对 WiFi 收发器（一个发射器 + 一个接收器），只能感知"人在接收器视角下的 2D 投影"。要恢复深度（第三个维度），有几种思路：

方案一（多对收发器）：在房间里放多对 WiFi 收发器，从不同角度观测同一个人。类似立体视觉（双目摄像头）的原理——两个不同角度的观测可以三角测量出深度。后续的 WiPose（2021）就用了这个思路。

方案二（PAM 扩展到 3D）：PAM 从 3 x 18 x 18 扩展成 4 x 18 x 18（加一层 z'），或者从 2 x 18 x 18 的预测扩展成 3 x 18 x 18。但单对收发器的 CSI 物理上没有编码足够的深度信息，所以光改网络输出不够，还得改硬件。

方案三（时序信息）：人体运动在 3D 空间中是连续的。利用连续多帧的 CSI 变化模式，结合人体运动学先验（比如"膝盖只能朝一个方向弯"），可以推断深度。这更像一个 3D 重建问题。

实际上后续的 Person-in-WiFi 3D 版本和 WiPose 都走了方案一（多对收发器）+ 方案二（3D 输出表示）的组合路线。

Q8：跨模态监督（摄像头教 WiFi）这个范式还能用在哪些地方？

这个范式的本质是：模态 A 的感知能力已经很强（有成熟的预训练模型），模态 B 的感知能力弱但有独特优势（穿墙、低隐私、低成本等）。用 A 给 B 当老师，让 B 学会 A 的能力，部署时只用 B。

可以直接套用的场景：

• 毫米波雷达姿态估计：用摄像头当老师教 mmWave 学人体姿态。已有大量工作这样做（RF-Pose 就是这个思路）。
• 超声波手势识别：用摄像头当老师教超声波传感器学手势。超声波的穿透力比 WiFi 差，但在近距离（如智能音箱）上更精确。
• LiDAR 语义分割：用 RGB 图像的语义分割模型当老师教 LiDAR 学语义。BEVFusion、UniTR 等自动驾驶工作就有类似思路。
• 音频场景理解：用视觉当老师教麦克风阵列学声源定位和场景分类。AudioCLIP 等工作走了类似路线。
• 热红外人体识别：用 RGB 当老师教热红外学行人检测。夜间安防场景很有用。

这个范式的通用名字叫"跨模态知识蒸馏"或"跨模态师生学习"。本文是这个范式在 RF-vision 领域的早期经典案例之一。

---

13. 一些好奇心问答（FAQ）

Q：WiFi 真的能"看穿墙"吗？

理论上可以——WiFi 2.4GHz 穿过标准石膏板墙衰减约 3dB（信号减半），穿混凝土墙约 10-15dB。但本文实验都在同一房间内做，没有专门测穿墙场景。同期 MIT 的 RF-Pose 用 FMCW 雷达做了穿墙演示效果不错。WiFi 频段穿墙衰减更大，但理论上可行，需要后续工作验证。

Q：3 发 3 收的天线我哪里搞？

商用 WiFi 网卡 Intel 5300 或 Atheros AR9580 就支持 3 天线 CSI 采集。需要配合 Linux 802.11n CSI Tool 抓取 CSI 数据。整套硬件几百人民币。注意需要特定版本的 Linux 内核和驱动。

Q：摄像头当老师，那训练时还是要摄像头啊？

对，训练时需要。但部署时只要 WiFi 就够了。这就是师生学习的价值——把摄像头的能力"蒸馏"进 WiFi 模型，部署时老师可以撤走。类比：你学车时需要教练坐副驾驶，但你拿了驾照之后就可以独自上路了。

Q：80K 张图够吗？

对单人粗姿势够了。但要做多人、跨房间、复杂动作，肯定不够。WiFi 人体感知数据集到 2023 年才开始有几十万到百万规模的开源版本（MMFi 数据集是目前最大的多模态人体感知数据集）。

Q：8 个志愿者会不会过拟合？

会有风险。论文按"每人前 80% 训练、后 20% 测试"——这是人内泛化测试，不是跨人泛化。换一个新人来，因为体型、身高、动作习惯不同，效果可能掉不少。

Q：这篇被引用最多的后续工作是什么？

后续有 Person-in-WiFi 自家的扩展（多人版、3D 版）、WiPose（WiFi 3D 姿态）、GoPose（清华）等。MMFi（2023）是 WiFi 人体感知数据集的"集大成者"。

所以这一节是想说：实操层面（设备、隐私、数据量）和方法层面（坐标 vs 矩阵）的常见疑问，作者大都考虑过；只是论文篇幅有限，没把所有消融实验和跨场景验证都做完。

---

14. 如果你想再深入

按"前传 -> 同期对手 -> 续作 -> 衍生方向"四类排序：

1. 前传：CSI-Net（2018，同一作者 Fei Wang） — 用 CSI 做人体身份识别 + 动作分类。本文的 encoder 思路就是从 CSI-Net 借的。先读它能理解 WiFi -> 视觉这条路怎么起步的。

2. 同期对手：RF-Pose（MIT, CVPR 2018） — 用 FMCW 雷达做穿墙姿势估计，效果比本文好但设备贵 10 倍。两篇配着读，能看清"贵且强 vs 便宜且粗"的取舍。

3. 续作：Person-in-WiFi 3D / MMFi 数据集（2022-2023） — 把单人 2D 扩展到多人 3D，数据集规模拉到几十万级别。是这条线进入"实用"阶段的标志。

4. 同方向不同频段：milliMap / mmMesh（毫米波） — 用毫米波雷达做更细粒度的人体/环境感知。频率更高、分辨率更细，介于 WiFi 和摄像头之间。

5. 范式延伸：知识蒸馏 / 跨模态师生学习 — 本文 AlphaPose -> WiSPPN 是一个早期例子。后续 RF-Action、RF-Identity、Wi-Vi 等大量工作都沿用这套范式。读 Hinton 的知识蒸馏原始论文（2015）能帮助理解这个范式的理论基础。

所以这一节是想说：这篇是 RF-vision 路线的低成本起点；想看进展就跟 MMFi 数据集和毫米波路线，想看根源就回 CSI-Net 和 RF-Pose。

---

15. 原文信息

@inproceedings{wang2019person,
  title     = {Person-in-WiFi: Fine-Grained Person Perception Using WiFi},
  author    = {Wang, Fei and Panev, Stanislav and Dai, Ziyi and Han, Jinsong and Huang, Dong},
  booktitle = {Proceedings of the IEEE/CVF International Conference on Computer Vision (ICCV)},
  year      = {2019}
}

• 作者：Fei Wang (西安交通大学 / CMU), Stanislav Panev (CMU), Ziyi Dai (西安交通大学), Jinsong Han (浙江大学), Dong Huang (CMU)
• 会议：ICCV 2019（International Conference on Computer Vision），计算机视觉三大顶会之一
• 开源代码：https://github.com/geekfeiw/WiSPPN
• 数据：8 位志愿者，2 个房间（CMU 校园内），16 个收发布点位置，约 99K 帧配对数据
• IRB 编号：STUDY2018_00000352（Carnegie Mellon University）

所以这一节是想说：这是一篇 ICCV 2019 的工作，代码开源，硬件可复现，是 WiFi 人体姿态估计方向的奠基论文。

◼

@online{eai_person_in_wifi_2026,
  title       = {(readable note) Can WiFi Estimate Person Pose?},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2019 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/person-in-wifi/}},
  organization = {Embodied AI: Zero to One}
}
