3DRIMR: 3D Reconstruction and Imaging via mmWave Radar based on Deep Learning

这是一份写给"完全没接触过雷达和深度学习"的读者的精读笔记。语言尽量像聊天，公式全部翻译成人话。

一句话讲什么（TL;DR）

用两级 GAN（对抗生成网络）把便宜毫米波雷达那团"糊糊的电波能量云"翻译成清晰的深度图，再拼成一朵稠密平滑的 3D 点云——烟雾、灰尘、黑暗里也能"看清"物体的完整形状。

所以这一节是想说：这篇论文让一颗几十块钱的小雷达，干出了接近深度相机的 3D 重建活儿。

---

这是个什么场景

想象火场里浓烟滚滚，消防员什么都看不见。相机瞎了（烟挡光），激光雷达（LiDAR）也瞎了（激光被烟散射）。这时候唯一还能"看"的，是毫米波雷达（mmWave radar）——它发的是无线电波，波长毫米级，能穿透烟、尘、雾，不怕黑。

但毫米波雷达有个大毛病：它给你的不是一张清晰照片，而是一团模糊的"能量云"。具体来说，它的原始输出是一个三维强度图（intensity map），每个格子记录"这个方向、这个距离上反射回来的电波有多强"。这团云有四个致命特点：

1. 稀疏（sparse）：物体表面只有零星几个点反射得强，大片是空的。
2. 低分辨率（low resolution）：横向和纵向的角度分辨率很差，物体轮廓糊成一团。
3. 镜面反射（specularity）：电波像照镜子——物体某些面把电波反射到别处去了，接收器收不到，于是那部分表面"消失"了。
4. 多径鬼影（multi-path ghost points）：电波在墙、地之间来回弹，绕一圈才回来，让雷达以为那里有个根本不存在的"假物体"。

要想让角度分辨率变高，传统办法是做 SAR（Synthetic Aperture Radar，合成孔径雷达）：让雷达沿着轨道一点一点滑动、扫很多次，用大量快照拼出高分辨率。问题是——慢。火场救援这种场景，多耽误一秒就可能出人命，你没时间让雷达慢慢滑几十次。

3DRIMR 要解的题就是：只用商用小雷达的两张快照（不做慢速 SAR），把这团稀疏、低清、带鬼影的电波云，还原成完整、稠密、平滑的 3D 点云。

所以这一节是想说：毫米波雷达能穿烟穿黑但看得很糊，本文要在"不做慢速 SAR"的前提下，把糊数据补成清晰的 3D 形状。

---

之前的人怎么做的，为什么不够好

• 方案 A：直接过滤雷达热力图 把三维强度图里能量高的格子挑出来当点云。类比：把模糊照片里最亮的几个像素挑出来。问题：结果极其稀疏，还混着一堆多径鬼影点，只能判断"这里有个东西"，根本还原不出形状。

• 方案 B：HawkEye（CVPR 2020） 用条件 GAN 从雷达强度图生成 2D 深度图。类比：训一个"翻译官"把电波云翻译成深度照片。问题：它需要 64 张沿仰角方向的 SAR 快照当输入，扫描慢；而且它的终点只是 2D 深度图，没往 3D 形状走。

• 方案 C：体素（voxel）+ 3D CNN 把 3D 空间切成小立方格，用 3D 卷积处理。类比：把世界建成一堆乐高积木。问题：体素数量随分辨率立方级爆炸——想清晰就得内存爆炸，只能做低分辨率。

• 方案 D：点云补全网络 PCN / PointNet 用点云表示形状，效率高、细节好。类比：只记录物体表面上的采样点，不管空白处。问题：这些方法只处理"缺点"（missing points，物体某部分没采到），假设输入点大体是对的；它们处理不了系统性的错误点（雷达鬼影会给出整片歪掉的假点）。

• 核心难题：既想要点云的高分辨率高效率，又想只用少量快照、还得能扛住鬼影错误点——没人三者全占。

所以这一节是想说：前人要么慢（SAR/HawkEye）、要么糊（体素）、要么假设输入基本正确（PCN），缺一个"少快照 + 抗鬼影 + 出稠密点云"的方案。

---

这篇论文的新想法

类比：想象你请两位翻译官接力。第一位把"外语录音"（电波云）翻译成"半成品文稿"（深度图）；第二位把四份不同角度的半成品文稿拼起来，润色成一篇完整通顺的文章（稠密点云）。每位翻译官身边都坐着一位"挑刺的编辑"（判别器），逼他们翻得越来越像真的。

【3DRIMR 两级接力 + 对抗训练】

  雷达 3D 强度图(稀疏 / 低清 / 镜面缺失 / 多径鬼影)
    │
    │ ①第一级 GAN(条件GAN)：强度图 → 2D深度图
    │   (对每个观测视角各生成一张；判别器①挑刺)
    ▼
  多视角深度图 ──反投影──▶ 粗点云(带鬼影错误点)
    │
    │ ②第二级 GAN(基于点云的3D生成器)：
    │   融合 4 个视角 + 抗系统性错误点 + 补成稠密平滑
    │   (判别器②挑刺)
    ▼
  完整、稠密、平滑的 3D 点云

3DRIMR 的核心就是这套两级接力 + 对抗训练：

第一级生成器 G_r2i：吃一张 3D 雷达强度图，吐一张 2D 深度图。 第二级生成器 G_p2p：吃四个视角的粗点云拼起来的乱点云，吐一朵稠密平滑的干净点云。

它同时占了两种数据格式的便宜：第一级用 CNN 卷积（擅长抓局部邻域结构），第二级用 点云网络 PointNet（表示 3D 形状高效、细节丰富，不用体素爆内存）。而两级都套上 条件 GAN（conditional GAN） 的"生成器 vs 判别器"对抗框架——这正是它敢处理"带系统性错误点"输入的底气：判别器会逼着生成器学会把鬼影点也修掉。

所以这一节是想说：把"电波→3D 形状"拆成"先出深度图、再拼点云"两级，每级都用对抗训练逼出高质量，既高效又抗鬼影。

---

它分几步做的（方法）

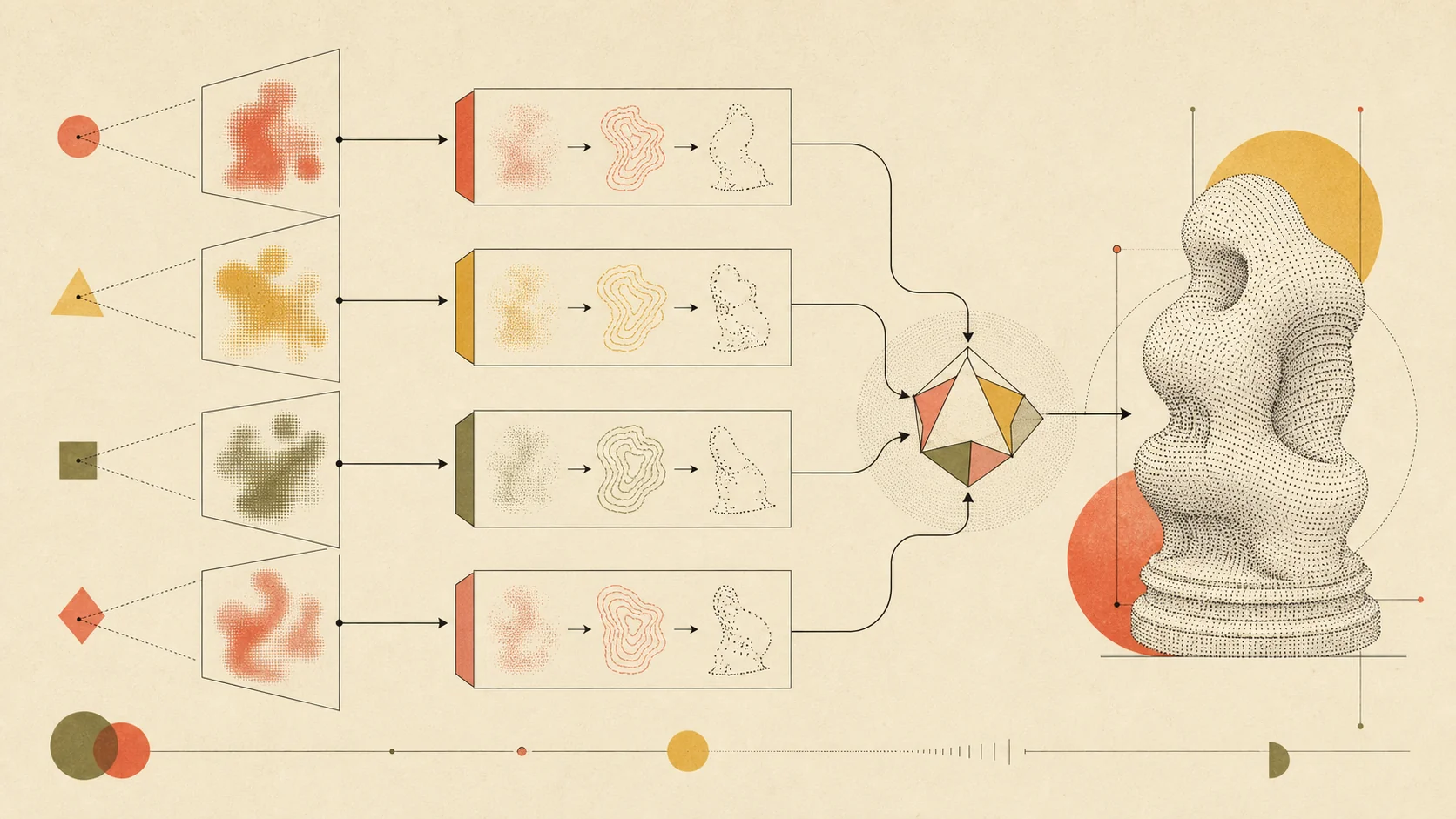

3DRIMR 的整个流水线可以画成这样：

两张雷达快照 → [三次FFT] → 3D强度图(64×64×256)
     │
     ▼  Stage 1: 条件GAN, 生成器 G_r2i (+判别器 D_r2i)
   2D深度图 ×4个视角
     │
     ▼  投影到3D + 合并
   粗点云 P_r (稀疏、含鬼影错误点)
     │
     ▼  Stage 2: 条件GAN, 生成器 G_p2p (+判别器 D_p2p)
   稠密平滑点云 P̂ (最终输出)

下面逐级拆开，每一步按"输入 → 处理 → 输出"讲清楚。

5.1 前置：从电波到 3D 强度图（三次 FFT）

输入：FMCW（调频连续波）毫米波雷达发出的"啁啾"信号（chirp，频率随时间线性扫过一段频带），从物体反射回来被接收器阵列收到。本文用 TI 的商用传感器 IWR6843ISK，工作在 60 GHz。

处理：做三次快速傅里叶变换（FFT）。距离 FFT 算出物体离雷达多远（range ρ）；方位 FFT 和仰角 FFT 靠横竖排列的虚拟天线阵列，算出物体相对雷达的水平角 φ 和垂直角 θ。

输出：一个三维强度图 x(φ, θ, ρ)——每个体素记录"这个方向、这个距离上的电波能量"。本文把它整理成一个 64×64×256 的张量当作 G_r2i 的输入。关键点：作者只用了 2 个快照（而不是 HawkEye 的 64 个 SAR 快照）来构成这个强度图，所以采集快得多，代价是分辨率更低、输入更难啃。

小结：这一步把物理电波变成神经网络能吃的三维数字块，且刻意只用两张快照来换速度。

5.2 Stage 1：3D 强度图 → 2D 深度图（生成器 G_r2i）

类比：请一位翻译官，把一团模糊的三维电波云，"压平"成一张从某个视角看过去的清晰深度照片（每个像素记录"这一点离相机多远"）。

输入：64×64×256 的 3D 雷达强度图 m_r（某个视角）。

处理：G_r2i 是一个 "3D 编码器 + 2D 解码器" 结构——

• 编码器：6 层 3D 卷积，每层后接 Leaky-ReLU 和 BatchNorm，逐层下采样、增加通道数，把 3D 强度图压成一个低维表示。
• 解码器：9 层 2D 转置卷积（transpose convolution，做上采样），每层后接 ReLU 和 BatchNorm，把低维向量放大还原成高分辨率 2D 深度图。
• 跳跃连接（skip connection）：为避免深层网络梯度消失，并让原始距离信息直达高层，作者沿距离维度取 8 个最大值构成一张 8 通道 2D 特征图，拼到解码器第 6 层的特征图上一起往后传。

判别器 D_r2i：吃 (强度图, 深度图) 对，深度图可能是真值 g_2d 或生成的 ĝ_2d，学着分辨真假，逼生成器越翻越像。

损失翻译成人话：L_G = L_GAN + λ1·L1 + λp·Lp——"骗过判别器的损失 + 生成图和真值的逐像素差(L1) + 感知损失(用预训练 VGG 网络比较高层特征)"。作者手调权重 λ1=1000、λp=20。

输出：一张高分辨率 2D 深度图（清晰度接近立体相机拍的）。

小结：Stage 1 把糊糊的三维电波云翻译成一张视角明确的清晰深度图，靠 3D→2D 编解码 + 对抗 + 感知损失。

5.3 从深度图到粗点云（多视角合并）

输入：Stage 1 对同一物体从 k=4 个视角分别生成的 4 张 2D 深度图。

处理：每张深度图按相机投影几何反投影到 3D 空间，得到一朵粗点云 P_{r,i}；把 4 朵并起来成一朵合并粗点云 P_r。

输出：P_r，一个 n×3 的矩阵（每行一个点的 x,y,z 坐标）。注意：因为 Stage 1 会出错，P_r 是不连续、稀疏、还夹着系统性错误点的——这正是 Stage 2 要收拾的烂摊子。

小结：四个视角互补，凑出一朵有形状雏形但很脏的点云，交给下一级去净化补全。

5.4 Stage 2：粗点云 → 稠密平滑点云（生成器 G_p2p）

类比：请第二位翻译官（也是编辑），把这朵又脏又稀的点云"修图"成一朵连续、完整、平滑的干净点云。

输入：合并粗点云 P_r（n×3）。

处理：G_p2p 是"编码器-解码器"结构——

• 编码器：两个堆叠的 PointNet 块。PointNet 的关键性质是置换不变（permutation invariant）——点云是无序集合，打乱顺序结果不变，还对噪声有容忍度。第一块用共享 MLP 给每个点算局部特征，再逐点最大池化得到一个全局特征向量；把全局特征拼回每个点的局部特征，第二块再算一次得到最终全局特征 g_f。
• 解码器：3 层全连接，把 g_f 展开成 3m 维向量，再 reshape 成 m×3 矩阵——即预测出的 m 个点。全连接解码器擅长预测代表全局几何的稀疏点集。

判别器 D_p2p：双流输入（点数可不同、无序），两路各过一遍和 G_p2p 编码器同样的结构得到全局特征，拼起来过 2 层全连接出一个真假分。

损失翻译成人话：L_G = L_GAN + λ_cf·L_cf + λ_iou·L_iou——

• Chamfer 距离 L_cf：衡量两朵点云"整体贴不贴"——对每个预测点找最近的真值点算距离，反过来也算一遍，求平均。人话："每个点都尽量靠近对方点云里最近的点"。
• IoU 损失 L_iou：先把空间体素化，算预测点云和真值点云占用体素的交并比（IoU），损失取 1 - IoU。人话："两朵点云占的空间要尽量重叠"。 作者手调权重 λ_cf=100、λ_iou=10。消融实验发现：去掉 IoU 损失（只留 Chamfer）效果最差——说明 IoU 损失对性能提升很关键。

输出：稠密、连续、平滑的 3D 点云 P̂——最终成品。

小结：Stage 2 用 PointNet + 对抗 + Chamfer/IoU 双损失，把脏乱粗点云净化补全成完整形状，其中 IoU 损失是提分关键。

5.5 为什么两级拆分 + GAN 是关键

• 两级拆分让每级各展所长：CNN 抓局部结构（做深度图），点云网络高效表达 3D 细节（做形状），避免体素的内存立方爆炸。
• 条件 GAN 的判别器逼生成器学会"补全 + 除鬼影"。这是 3DRIMR 区别于 PCN 的关键——PCN 只能补"缺点"，3DRIMR 能修"系统性错误点"。消融里把 D_p2p 去掉变成非 GAN 的双 PointNet（DPN），性能就掉——证明 GAN 确实有用。
• 两张快照换来速度：比 HawkEye 的 64 快照快一个数量级，代价是输入更难，但网络仍能出高质量结果。

小结：CNN + 点云各管一段、对抗训练管质量、两快照管速度——三者叠起来才是 3DRIMR 的完整逻辑。

---

关键数字（What works）

数字本身不重要，重要的是它们告诉你"两快照够不够用、GAN 值不值"。

数字 1：Stage 1 深度图精度，两快照 vs HawkEye 六十四快照

指标	3DRIMR-Cars（2 快照）	HawkEye-avg（64 快照）	3DRIMR-Lbox（缩放后）
测距误差	16 cm	34 cm	8 cm
长度误差	84 cm	65 cm	32 cm
宽度误差	37 cm	37 cm	34 cm
高度误差	10 cm	9 cm	3 cm
朝向误差	4.8°	28.7°	12.4°
假反射占比	1.9%	1.8%	0.2%
表面缺失占比	15.4%	12.8%	16.1%

关键含义：只用 2 快照，3DRIMR 在测距和朝向上明显赢过用 64 快照的 HawkEye（朝向 4.8° vs 28.7°，测距 16cm vs 34cm），长度误差略差、其余相当。也就是说"少扫 32 倍的快照"没有换来质量崩盘。

数字 2：Stage 2 点云质量，GAN 与 IoU 损失都不能省

方法（Cars）	Chamfer 距离↓	IoU↑	F-score↑
3DRIMR（完整）	0.0789	0.0129	0.0841
DPN（去掉判别器）	0.1164	0.0121	0.0806
CLN（去掉 IoU 损失）	0.1485	0.0120	0.809*

方法（L-Box）	Chamfer 距离↓	IoU↑	F-score↑
3DRIMR（完整）	0.0205	0.0937	0.5575
DPN	0.0303	0.0862	0.4808
CLN	0.0367	0.0845	0.5103

（*原文该处为 0.809，与上下文数量级不符，疑为 0.0809 的笔误，原文即如此报告。）

关键含义：完整 3DRIMR 的 Chamfer 距离在两组实验里都最低——GAN 结构（对比 DPN）和 IoU 损失（对比 CLN）都实打实提了分，其中 CLN 最差，说明 IoU 损失贡献最大。

数字 3：数据规模

维度	数据
传感器	TI IWR6843ISK（60 GHz）+ DCA1000EVM 采集卡
每次实际输入	2 快照（对比 baseline 全尺度 64 快照）
强度图尺寸	64×64×256
Cars 训练/测试	8 车型 × 300 朝向 × 4 视角 = 9600 训练，6400 测试
视角数 k	4
物体尺度	车平均 445×175×158 cm；L 盒 95×73×59 cm

所以这一节是想说：数据证明三件事——两快照够用、GAN 有用、IoU 损失最有用。

---

实验结果说明了什么

问题一：牺牲快照数量（64→2）到底亏多少？ 从数字 1 看，几乎不亏——测距、朝向反而更好，仅长度误差变差。原因是商用毫米波雷达在距离维度天生分辨率就高（不靠 SAR 也准），而角度维度靠多视角 + 网络补偿。作者正是抓住"距离维准、角度维靠拼"这个特性设计了整套流水线。

问题二：GAN 到底有没有必要？ 有。把判别器去掉（DPN）后 Chamfer 距离从 0.0789 涨到 0.1164（Cars）。判别器提供了一个"像不像真形状"的全局监督信号，比单纯的逐点距离损失更能逼出连续平滑的形状。

问题三：网络能扛住"系统性错误点"吗？ 能。这是相对 PCN 的关键进步。PCN 假设输入点云只是"缺了一块"，而雷达鬼影会给出整片歪掉的假点。3DRIMR 的 Stage 2 在训练时就见过大量这种脏输入，学会了把错误点也修掉——论文图 6 显示输入粗点云不连续、有错点，输出却连续完整。

问题四：真实数据行不行，还是只在仿真里好看？ 论文既用真实采集数据也用 CAD 合成数据。虽然训练数据大部分是合成的，但作者报告在真实数据上 Stage 1 也能预测出不错的深度图——说明合成数据训出的模型有一定真实迁移能力（这也埋下一个隐患，见"搞不定"一节）。

所以这一节是想说：实验回答了四个关键问题——少快照不亏、GAN 必要、能修鬼影错误点、真实数据可用（但依赖合成数据训练）。

---

你应该懂的几个新词

毫米波雷达（mmWave radar）：用毫米级波长无线电波"看"东西的传感器。能穿烟、尘、雾，不怕黑，但分辨率低、数据稀疏噪声大。

FMCW（调频连续波）：一种雷达工作方式，发出频率随时间线性变化的"啁啾"信号，靠回波频率差算距离。

SAR（合成孔径雷达）：让雷达移动扫很多次，用大量快照合成高分辨率图像。分辨率高但慢。

强度图 / 热力图（intensity map）：雷达三次 FFT 后的输出，三维体素网格，每格记录电波能量。3DRIMR 的输入。

点云（point cloud）：用一堆无序的 3D 点表示物体表面。比体素省内存、细节好，但 CNN 卷积用不上（点无序）。

PointNet：能直接处理无序点云的神经网络，核心是"置换不变"——打乱点顺序结果不变。3DRIMR 的 Stage 2 编码器基于它。

条件 GAN（conditional GAN）：生成器根据条件（这里是雷达图/粗点云）生成数据，判别器逼它越生成越真。

Chamfer 距离：衡量两朵点云整体贴合度的指标——每个点找对方最近点算距离。

多径 / 鬼影（multi-path / ghost points）：电波在墙地间反弹绕路回来，让雷达以为那里有个假物体。

镜面反射（specularity）：物体表面像镜子把电波反射到别处，导致那部分数据缺失。

所以这一节是想说：这十个词是读任何毫米波感知/点云重建论文都会反复出现的基础词汇。

---

它有什么搞不定的

• 严重依赖合成数据：真实雷达数据采集慢，作者大量用 CAD 合成数据补。合成信号和真实信号有分布差异（domain gap），真实场景泛化能力存疑——论文自己也只说真实数据"表现不错"，没给真实数据的完整定量表。
• 表面缺失仍不小：Cars 的表面缺失占比 15.4%，比 HawkEye 的 12.8% 还高。镜面反射导致的数据缺失没被根治，只是被网络"猜"补了一部分。
• 只测了刚性大物体：实验对象是车和 L 形盒子——形状规则、体积大。对小物体、柔性物体、复杂拓扑（比如人手、植物）没验证，PointNet 全连接解码器输出固定点数也不利于复杂细节。
• 长度误差偏大：Cars 长度误差 84cm，比 HawkEye 的 65cm 差 29%。两快照的低角度分辨率在物体延展方向上仍吃亏。
• 两级级联误差传递：Stage 1 出的深度图错误会传到 Stage 2。虽然 GAN 能修一部分，但如果 Stage 1 整个视角崩了，Stage 2 也救不回来。
• 点数固定、分辨率上限受限：全连接解码器一次吐固定 m 个点，想要更高分辨率就得改结构，作者也把"改进 Stage 2 生成器"列为未来工作。

所以这一节是想说：3DRIMR 证明了"少快照 + 深度学习"可行，但合成数据依赖、表面缺失、只测刚性大物体这三点，限制了它离真实救援落地还有距离。

---

它和别的论文是什么关系

• 上游（被它借用）：
  • HawkEye（CVPR 2020）：3DRIMR 的 Stage 1（雷达图→深度图）几乎照搬 HawkEye 的 3D 编码器-2D 解码器思路，但把输入从 64 快照砍到 2 快照。
  • PCN（Point Completion Network）：Stage 2 借了它的双 PointNet 点云补全思路，但把它从"补缺点"升级到"修错点"，并加上 GAN。
  • PointNet：点云编码器的地基。
• 对比关系：
  • 和 体素+3D CNN 路线：3DRIMR 用点云避开体素的内存立方爆炸。
  • 和 millimap / rf-slam 等毫米波建图工作：那些做的是"整个房间的地图"，3DRIMR 做的是"单个物体的精细形状"，尺度和目标不同。
• 下游 / 同族：本仓库 RF 感知章节里的一系列毫米波工作（如 argus-mmego 做人体网格重建、nlos-mmwave 做非视距成像）都在解决"毫米波数据糊"这个共同痛点，3DRIMR 是其中"物体级 3D 重建"这一支的早期代表。

所以这一节是想说：3DRIMR 站在 HawkEye + PCN + PointNet 的肩膀上，把"少快照 + 抗鬼影 + 出稠密点云"这三件事第一次拼到了一起。

---

和本导读的关系

本笔记对应导读 Ch19：RF 感知——从穿墙成像到毫米波重建。

导读 Ch19 讲的是"用无线电波代替光学传感器去感知世界"这条大线：从 WiFi/雷达穿墙看人（rf-pose-through-wall、person-in-wifi），到毫米波室内建图（millimap、rf-slam），再到物体级 3D 形状重建。3DRIMR 属于最后这一支——在极端稀疏低清的雷达数据上做物体级重建。

读完本笔记，建议顺着导读继续看 argus-mmego（把毫米波用于可穿戴的人体网格重建）和 nlos-mmwave（毫米波非视距/拐角成像），你会发现它们和 3DRIMR 面对的是同一个敌人——"毫米波数据又稀又糊又带鬼影"，只是应用场景从物体换成了人体、从视距换成了拐角。

所以这一节是想说：本笔记是导读 Ch19 "毫米波物体重建"这一格的深度展开，和人体/非视距重建笔记互为对照。

---

思考题

以下问题检验你是否真正理解了 3DRIMR 的设计逻辑，而不只是记住了结论。建议先自己想 30 秒再展开提示。

Q1：为什么作者要拆成两级（先出 2D 深度图，再出 3D 点云），而不是直接从雷达强度图一步生成 3D 点云？

提示

两级各用最合适的工具。雷达强度图是规则的 3D 网格，天然适合 CNN 卷积抓局部结构，输出 2D 深度图也是规则网格；而 3D 形状用点云表示最省内存、细节最好，但点云无序、CNN 用不上。如果直接从强度图生点云，你要么被迫用体素（内存立方爆炸），要么让 CNN 硬啃无序输出（不匹配）。中间插一层"深度图"当桥梁，让 CNN 段和点云段各自在最舒服的数据格式里工作。

Q2：3DRIMR 只用 2 个快照，HawkEye 用 64 个，为什么 3DRIMR 的测距误差反而更小（16cm vs 34cm）？快照数量到底影响的是哪个维度？

提示

快照数量主要影响角度维度（方位/仰角）的分辨率——SAR 多扫是为了合成更大的孔径、提高角分辨率。而距离维度的分辨率由信号带宽决定，商用毫米波雷达即使不做 SAR 也很准。所以砍快照主要损失角度信息（体现在长度误差变差），距离本来就准。3DRIMR 测距更好还可能得益于它把数据转到笛卡尔坐标系（HawkEye 直接用球坐标，引入了额外误差）。

Q3：把判别器去掉（DPN）后 Chamfer 距离从 0.0789 涨到 0.1164。判别器提供了逐点距离损失（L1/Chamfer）给不了的什么信号？

提示

逐点距离损失是"局部"的——它只管每个点离最近的真值点多远，不管整体"像不像一个合理的形状"。这容易导致生成器把点均匀摊开去最小化平均距离，结果模糊。判别器提供的是"全局真实性"信号——它见过大量真形状，能判断"这朵点云整体看起来像不像真的物体"，从而逼生成器生成连续、结构合理的形状，而不是一团贴近但松散的点。

Q4：论文说 3DRIMR 能处理"系统性错误点"，而 PCN 只能处理"缺失点"。这两种输入缺陷有什么本质不同？为什么后者更难？

提示

"缺失点"是"少了正确信息"——真值点云的一部分没被采到，网络只需要根据剩下的部分补全，属于"填空"。"系统性错误点"是"多了错误信息"——雷达鬼影会在错误位置生成整片假点，可能拼出歪掉甚至完全错误的形状，网络不仅要补全，还得先判断"哪些点是假的、该删掉"，属于"填空 + 纠错"。后者更难是因为网络得学会不信任一部分输入，而缺失点场景下输入是可信的。

Q5：消融实验显示去掉 IoU 损失（CLN）比去掉判别器（DPN）掉得还多。IoU 损失和 Chamfer 损失都在衡量两朵点云的相似度，为什么还需要额外的 IoU 损失？

提示

Chamfer 距离基于"最近点配对"，它对点的空间分布是否填满物体体积不敏感——你可以把点都堆在物体一侧，只要每个点都能找到近的真值点，Chamfer 就不高。IoU 损失把空间体素化后算交并比，直接惩罚"占用的空间体积不重合"，逼点云去填满整个物体的三维范围，而不是聚在局部。两者互补：Chamfer 管点贴不贴，IoU 管体积占没占满。

Q6：3DRIMR 大量用 CAD 合成数据训练。如果你要把它部署到真实火场救援，你最担心什么？可以怎么缓解？

提示

最担心 domain gap（域差异）：合成雷达信号是用简化物理模型生成的，真实火场有复杂的多径、材质反射差异、温度对电波的影响等，模型在合成数据上学的"电波→形状"映射可能在真实数据上失效。缓解方向：采集更多真实数据做微调；用域随机化（domain randomization）让合成数据覆盖更多噪声/多径情况；用域自适应（domain adaptation）对齐合成和真实的特征分布；或在合成阶段引入更真实的物理仿真。

Q7：3DRIMR 的点云解码器用全连接层一次输出固定 m 个点。如果要重建一个细节丰富的复杂物体（比如一把椅子的镂空靠背），这个设计会遇到什么问题？

提示

全连接解码器一次吐固定数量的点，且擅长表达"全局稀疏几何"，对精细局部结构（镂空、薄片、尖角）表达力有限——点数固定意味着复杂区域分不到足够的点，细节被平滑掉。改进方向包括：用带上采样/折叠结构的解码器（如 FoldingNet、PCN 的粗到细两阶段解码）先出粗形状再局部加密；或用隐式表示（如占用场/SDF）替代固定点数输出。这也正是作者把"改进 Stage 2 生成器"列为未来工作的原因。

所以这一节是想说：能回答这 7 题，你就真正理解了 3DRIMR 为什么这么拆、每个损失和判别器各管什么、以及它离真实落地还差在哪。

---

一些好奇心问答（FAQ）

Q1：毫米波雷达真能穿烟穿墙看清东西？ 能穿烟、尘、雾（这些对毫米波近乎透明），也能穿一些薄的非金属墙。但"看清"是夸张——它原始只给一团糊能量云，3DRIMR 这类工作就是用 AI 把糊数据补成清晰形状。金属会强反射、厚墙会大幅衰减。

Q2：为什么不直接用激光雷达或深度相机，非要用毫米波？ 因为激光雷达和相机在烟、尘、雾、黑暗里全瞎——激光被烟散射、相机没光。毫米波是这些极端场景下少数还能工作的传感器，而且商用模块很便宜（几十到几百块）。代价就是数据糊。

Q3：一次要扫几次？慢不慢？ 3DRIMR 每个视角只要 2 个快照，比 HawkEye 的 64 快照快一个数量级。但它需要 4 个视角——所以整体还是要绕物体转几圈或多点布置，不是"站着不动一眼看穿"。

Q4：Chamfer 距离 0.0789 是好还是坏？ 这个数字没有绝对标准，得看相对比较——它比 DPN（0.1164）和 CLN（0.1485）都低，说明在同一实验设置下 3DRIMR 最好。跨论文比 Chamfer 要小心，因为坐标尺度和归一化方式会影响绝对值。

Q5：为什么用 GAN 而不是更简单的回归网络？ 纯回归网络配 L1/Chamfer 损失倾向输出"平均形状"（模糊）。GAN 的判别器提供全局真实性监督，逼生成器输出更锐利、结构更合理的形状。代价是 GAN 训练更不稳定、更难调。

Q6：这套方法只能重建车和盒子吗？ 论文只测了车（大刚体）和 L 形盒子（小刚体）。方法本身不限物体类型，但对复杂/柔性/小物体没验证，且固定点数解码器不利于复杂细节。要扩展需要改解码器和采集更多样的数据。

所以这一节是想说：实操层面（穿透能力、速度、扫描方式、指标解读）作者的选择都有明确权衡，理解权衡比记结论重要。

---

如果你想再深入

按"前置知识 → 直接前作 → 同族对照 → 后续方向"排序：

1. 前置：PointNet（Qi et al. 2017） — 点云深度学习的地基。读懂"置换不变"和"逐点 MLP + 最大池化"，才懂 3DRIMR 的 Stage 2 编码器。
2. 直接前作：HawkEye（Guan et al. CVPR 2020） — 3DRIMR 的 Stage 1 直接脱胎于它。对照能看出"64 快照 → 2 快照"这个关键取舍的代价。
3. 直接前作：PCN（Yuan et al. 2018） — 点云补全网络。读它能理解"补缺失点 vs 修错误点"的区别。
4. 同族对照：See-through-smoke（Lu et al. MobiSys 2020） — 低成本毫米波室内建图，理解毫米波在低可见度环境的另一种用法。
5. 后续方向：隐式表示（占用场/SDF）与折叠解码器（FoldingNet） — 解决固定点数解码器的分辨率瓶颈。

所以这一节是想说：把 PointNet + HawkEye + PCN 这三篇连起来读，就能看清 3DRIMR 每个模块的来龙去脉。

---

原文信息

BibTeX

@inproceedings{sun20213drimr,
  title     = {3DRIMR: 3D Reconstruction and Imaging via mmWave Radar based on Deep Learning},
  author    = {Sun, Yue and Huang, Zhuoming and Zhang, Honggang and Cao, Zhi and Xu, Deqiang},
  booktitle = {2021 IEEE International Performance, Computing, and Communications Conference (IPCCC)},
  year      = {2021}
}

链接

• arXiv：arxiv.org/abs/2108.02858
• 传感器：TI IWR6843ISK（60 GHz）+ DCA1000EVM 采集卡
• 相关前作：HawkEye（CVPR 2020）、PCN（3DV 2018）、PointNet（2017）

所以这一节是想说：这是 Sun et al. 2021 年发表在 IEEE IPCCC 的工作，用两级条件 GAN 把商用毫米波雷达的稀疏数据重建成 3D 点云，是"毫米波物体级 3D 重建"方向的早期代表。

◼
