X-VLM: Multi-Grained Vision Language Pre-Training

7 min read · 2377 字 · ⭐⭐⭐⭐ · 短摘要

#transformer #language #vision #VLM

本笔记基于摘要 + 公开资料，未读全文。

一句话讲什么（TL;DR）

教 AI 看图，不只学"整张图配整句话"，还学"图里某个物体配某个词"——这样问图里某个细节也答得准。

这是个什么场景 — 日常类比

想象你陪一个三岁小孩翻一本带配文的绘本：

粗粒度：你指着整张图说"一只狗在草地上玩球"。小孩学到的是"这整一画面 ↔ 这整一句话"。
细粒度：你换种教法——手指着狗说"狗"，移到球说"球"，移到草地说"草地"。小孩学到的是"图里这一小块 ↔ 这一个词"。

光会第一种的小孩，问他"图里左下角是什么"会答不上来；光会第二种的小孩，又讲不出"整张图在发生什么"。两种都得学。

之前的视觉-语言模型大多只做第一种（CLIP 风格的图-文整体对齐），或者依赖一个预训练好的物体检测器（比如 Faster R-CNN）先把图框出"狗"、"球"、"草地"几个 box，再去对齐——相当于先请别人帮忙把绘本里的物体一个个圈出来，自己只学"圈好了就贴标签"。X-VLM 想做的是：不依赖外部检测器，端到端地同时学整图、区域、物体三种粒度的对齐——一个老师同时教三种粒度，不用先请别人圈图。

之前的人怎么做的 — 3-5 bullet

CLIP / ALIGN（2021）：双塔结构，图-文整体对齐。简单、可扩展，但缺乏细粒度理解，问"图里左下角是什么"就答不好。
ViLBERT / LXMERT / UNITER（2019-2020）：用预训练好的目标检测器（Faster R-CNN）抽 region features，再喂给 Transformer 做图文 cross-attention。强依赖检测器质量，慢，且检测类别有限。
ViLT（2021）：去掉检测器，直接用 ViT patch + 文本 token 一起塞进 Transformer。轻量，但丢失了"哪个 patch 对应哪个物体"的显式监督。
ALBEF（2021，X-VLM 的前作）：先做对比学习对齐整图整文（contrastive），再做融合 Transformer 学细粒度，引入 momentum distillation 处理 noisy web data。但对齐还是图-文级别。

这篇论文的关键想法

核心论断：视觉-语言对齐不该只在一个粒度上做。

X-VLM 的关键想法是构造一个多粒度的训练数据 + 多粒度的对齐目标：

数据层面：训练数据不只是 (整图, caption) 对，还包含 (图, 区域 box, 区域描述) 三元组。区域可以是物体级（一只狗）或更大的视觉概念（一群人在野餐）。
模型层面：用一个 Vision Transformer 编码整图，但允许"取出某个 box 内 patch 的特征聚合"作为区域表征。
目标层面：同时优化三种对齐 loss——整图↔整文、区域↔短语、物体↔单词——共享同一个 Transformer 编码器。

这样模型学到的视觉特征空间里，"整图特征"和"区域特征"是同一套表征，只是聚合范围不同。下游任务可以灵活地按需提取任意粒度。

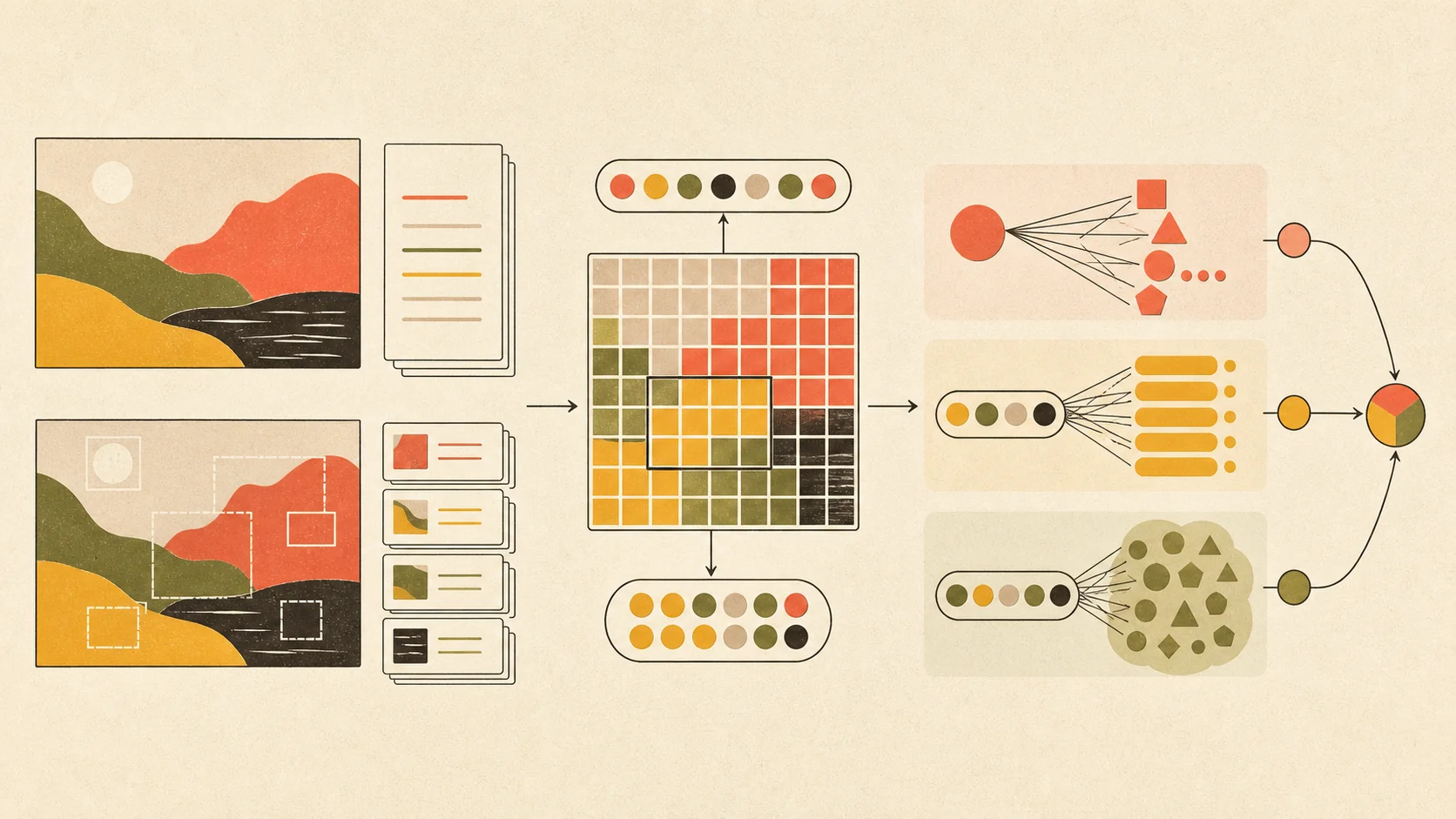

它怎么做的（方法）— 3-4 段

架构——像三个分工明确的同事在配合。一个负责看图（Vision Transformer，图像编码器），一个负责读文字（BERT-like，文本编码器），还有一个负责把两边的话凑到一起讨论（跨模态融合 Transformer）。整体框架沿用 ALBEF 的双塔 + 融合，但关键改动在于"看图那位同事不再只盯着整张图"。

多粒度视觉表征——像把一张大照片分成很多小贴纸，再灵活拼。图像过 ViT 后得到一堆 patch features（你可以想成把图切成 16×16 的小方块，每个方块算一个特征）。给定一个 box（来自 Visual Genome、COCO 这类带"圈出物体"标注的数据），就把 box 框住的那几张小贴纸的特征聚合一下，得到一个区域级特征向量；如果把整张图所有贴纸聚合，就是整图特征。这样同一张图能同时产出"整图向量 + 多个区域向量"，每一个都能去和对应的文本（整句 caption / 短语 phrase / 单词 object name）配对。

等等，先慢一拍——为什么不用现成的物体检测器？因为以前的方法（如 ViLBERT）要先请 Faster R-CNN 把图圈成几个固定 box 再喂进来，慢、僵硬、且只认它训练过的物体类别。X-VLM 直接让 ViT 自己学"哪几张小贴纸合起来代表狗"，更灵活也更端到端。

训练目标——同时给四份"作业"，逼模型从不同角度对齐图文：

对比学习（contrastive，ITC）：图-文双塔，多粒度（整图-整文、区域-短语）都做。像让模型在一堆候选里挑出"哪句话配这张图"，对的拉近、错的推远。
匹配（ITM, image-text matching）：跨模态融合后判断"这对图文是否真的匹配"。是个二分类，比 ITC 更细致但更慢。
MLM（masked language modeling）：把文本里的词遮住，让模型靠图像信息猜——逼它真的看图，而不是只背文本。
Bounding box prediction：给一句短语，让模型预测它在图里对应的 box 坐标。这是最像"老师手指着图里某块说话"的训练信号，也是细粒度对齐的关键监督。

数据：混合多种来源——COCO、Visual Genome（带 region 标注，是细粒度学习的"主菜"）、Conceptual Captions、SBU、CC12M（这些只有图-文整体对，做粗粒度的"配菜"）等。具体每种数据多少、batch 怎么混，需读原文。

实验在做什么

X-VLM 在多个标准视觉-语言任务上验证多粒度对齐的好处：

图文检索（image-text retrieval）：Flickr30K、COCO 上的 R@1/R@5/R@10。
VQA（visual question answering）：VQA v2 准确率。
视觉推理：NLVR2（判断两张图和一句话是否一致）。
视觉定位（visual grounding）：RefCOCO 系列，给一句描述，找出图里对应的 box——这是多粒度对齐最直接受益的任务。
Image captioning：COCO Caption。

主要对比对象是 ALBEF、VinVL、BLIP 等同期方法。X-VLM 在多任务上达到 SOTA 或接近 SOTA，视觉定位提升尤其明显——这符合直觉：你训练时就显式对齐了 region 和 phrase，测试时找 region 自然更准。具体数字需读原文。

你应该懂的几个新词 — 4-6 个

Multi-grained alignment（多粒度对齐）：同时在整图-整文、区域-短语、物体-单词等多个粒度上让视觉和语言特征对应。
Region / Bounding box（区域 / 边界框）：图里一个矩形框，框住某个物体或视觉概念，是细粒度对齐的"锚点"。
Visual Genome：一个带密集 region 标注 + region description 的数据集，是多粒度训练的关键数据来源。
Image-Text Contrastive (ITC)：双塔对比学习，把匹配的图-文拉近、不匹配的推远，CLIP 同款思路。
Image-Text Matching (ITM)：把图和文一起塞进融合 Transformer，做二分类"是否匹配"，比 ITC 更细但更慢。
Visual grounding（视觉定位）：给一句描述，定位它在图里指的是哪个 box——多粒度对齐的"亲女儿任务"。

它和其他论文什么关系

ALBEF（2021）→ X-VLM：直接前作。X-VLM 沿用 ALBEF 的双塔 + 融合架构和 momentum distillation 思想，主要扩展是引入多粒度对齐 + bbox prediction loss。
CLIP / ALIGN：粗粒度对齐的代表，X-VLM 可视为它们的"细粒度增强版"，但代价是需要带 region 标注的数据。
VinVL：依赖更强的物体检测器抽 region feature，思路是"先检测再对齐"；X-VLM 是"端到端学多粒度"，不依赖外部检测器。
BLIP（2022）：同期工作，更关注用生成式 caption 做数据清洗（CapFilt），和 X-VLM 是互补思路：X-VLM 改对齐粒度，BLIP 改训练数据质量。后续 BLIP-2 把视觉编码器和 LLM 桥接起来，开启了 VLM 大模型时代。
下游影响：X-VLM 的多粒度思想被后续很多工作借鉴（包括一些机器人 / embodied AI 里需要"指着图里某个物体说话"的场景）。

我建议这样读 — 3-4 步

先读 abstract + Figure 1：搞清楚"多粒度"具体指哪几个粒度，看图比看公式快。
跳到 Method 节看 loss 组合：重点是"区域特征怎么从 patch 聚合出来"和"bbox prediction 怎么做"，这是和 ALBEF 的关键区别。
看 visual grounding 实验：这是多粒度对齐最直接受益的任务，看相对 ALBEF 提升多少，能直观感受多粒度的价值。
可选：和 ALBEF 论文对照读——X-VLM 很多设计直接来自 ALBEF，对照读能快速看出"加了什么、为什么"。

为什么值得读

思路上：是从"图-文整体对齐"到"多粒度对齐"的代表作，理解了它再看后续 GLIP、Grounding DINO、各种带定位能力的 VLM 都更顺。
工程上：展示了如何把多种数据（带 region 的 / 只有 caption 的）混在一起做统一训练，是现代 VLM 数据工程的早期范本。
对 embodied AI 的意义：机器人很多任务需要"指认图里某个物体"（比如 RT-2 里的 grounding、SayCan 里的物体识别），多粒度对齐是这类能力的底层基础。
难度适中：不是全新框架，是在 ALBEF 上的精准改进，读起来"看得懂改了什么、为什么改"——是学习如何写"增量但有效"的论文的好样本。

◼
