RFMask: A Simple Baseline for Human Silhouette Segmentation with Radio Signals

这是一份给"完全没接触过 AI、也没碰过雷达"的读者看的精读笔记。所有物理和公式都翻成人话，类比都来自日常生活。数字全部来自原文，没有的地方会写明"原文未报告"。

   毫米波雷达（两台，互相垂直）
   ┌─────────────┐   ┌─────────────┐
   │ 水平雷达     │   │ 垂直雷达     │
   │ 77–78.23GHz │   │ 79–80.23GHz │
   └──────┬──────┘   └──────┬──────┘
          │ 水平热图          │ 垂直热图
          ▼                  ▼
   ┌────────────────────────────────┐
   │ ① 信号处理（FFT + 时域相减去噪） │
   ├────────────────────────────────┤
   │ ② 人体检测（RPN 框出每个人）     │
   ├────────────────────────────────┤
   │ ③ 掩码生成（多头注意力融合 + 解码）│
   └────────────────────────────────┘
          │
          ▼
   每个人的稠密剪影（silhouette mask）
   —— 黑屋子、烟雾、遮挡里也能画出人形

---

1. 一句话讲什么（TL;DR）

漆黑屋子里相机看不见，但毫米波雷达的回波能"听"出人形。RFMask 让模型把雷达信号直接画成每个人的精细剪影——头、肩、胳膊的轮廓都画出来，而且是稠密的 mask（涂满的人形），不是几个关节点连成的"火柴人"。

更具体一点：输入是两台互相垂直的毫米波 FMCW 雷达采到的信号，经过傅里叶变换 + 时域去噪后变成"水平"和"垂直"两张热图（可以理解成俯视图和侧视图）；输出是画面里每个人的二值剪影。方法上它把成熟的两阶段视觉框架（先框人、再画轮廓，也就是 Faster/Mask R-CNN 那一套）搬到雷达域，并用一个基于多头注意力的融合模块把水平/垂直两个视角拼起来。训练标签不用人工标——用同步的多相机系统自动生成剪影和 3D 骨架当"标准答案"。在作者自采的数据集上，它拿到 mask IoU 0.706 / 0.711 / 0.705（单人/多人/动作三个子集），在黑暗和遮挡场景下相机方法全挂时它照常工作。这是第一个从毫米波信号做人体稠密剪影分割的工作。

所以这一节是想说：这篇论文造了一个"雷达剪影相机"，把又糊又吵的毫米波信号变成每个人涂满的人形轮廓，而且在黑暗、烟雾、遮挡里照常能用。

---

2. 这是个什么场景

家里浴室不能装摄像头，可你又担心独居的爷爷会不会在里面摔倒——这是个让人头疼的两难：既要看见，又不能真的"看见"。

蝙蝠在伸手不见五指的洞里能照常飞，靠的是发出超声波、听回声判断前面有什么。换成人也一样：闭上眼睛在屋里拍手，墙、桌子、人体反弹回来的回声不同，你大致能听出"前面两米有个人"。毫米波雷达（mmWave radar）干的就是这件事，只不过用的是毫米级电磁波而不是声波——"拍手频率"高达几十 GHz，反射信号还带着距离、速度、角度、相位等多维信息。

RFMask 想把蝙蝠的本事再升级一档：不光告诉你"那里有个人"，还要把这个人涂满地画出来——头在哪、肩膀多宽、抬起的胳膊伸到哪。这比"火柴人骨架"更进一步，是稠密的语义分割级别的输出。

什么时候特别有用：

• 养老监护：浴室、卧室不方便装摄像头，又想知道老人有没有摔倒、什么姿势
• 消防救援：屋里全是烟，普通相机直接糊掉，雷达能穿烟
• 黑夜 / 强逆光：相机睁眼瞎的场合，雷达照常工作
• 隐私敏感场所：医院、公共厕所，不想拍清脸但需要知道有几个人、在做什么

而这件事在信号层面非常难。原文点破了核心挑战：现有的无线感知（WiFi CSI、雷达）大多只能提取粗粒度信息——位置、速度、有没有人。而生成"视觉级别的稠密剪影"是完全不同量级的任务，因为毫米波信号又稀疏又吵，多路径反射还会把人体反射淹没。

所以这一节是想说：本文瞄准的是"看不见但需要看见"的隐私/黑暗/烟雾场景——用不依赖光的毫米波雷达，画出比骨架更细的稠密人形剪影。

---

3. 之前的人怎么做的，为什么不够好

RGB 相机 + 语义分割（FCN、Mask R-CNN 这条线）：过去十年深度学习把 RGB 分割做得很好。但原文一针见血：光学相机在遮挡或弱光下有根本性缺陷——很多方法尝试融合多层特征、加全局信息、用对抗策略增强暗图，但遇到完全遮挡（看都看不到）和完全黑暗时还是失败。因为在这些条件下，视觉本身就是个病态问题（ill-posed）——信息压根没进到传感器里。

深度相机 / Kinect：能给点云轮廓，但室外日光下退化，距离也短，同样是光学传感器的宿命。

WiFi / CSI 信号（RASID、DeMan、CARM 等）：用 WiFi 的信道状态信息（CSI）做人体检测、活动识别。原文承认这条线能做感知，但分辨率粗——WiFi 带宽小、天线少，做稠密 mask 力不从心。

RF-Pose / RF-Pose3D（MIT 系列）：里程碑式工作，用跨模态监督把雷达/WiFi 信号映射到人体关键点（骨架）。但它输出的是"火柴人"，不是涂满的稠密轮廓。RFMask 正是把这条路从"RF → 关键点"升级到"RF → 稠密剪影"。原文实验里，把 RF-Pose 改造成输出剪影后当基线对比，RFMask 全面胜出。

• 一句话对照：RGB 分割——精细但怕光怕遮挡；WiFi CSI——不怕光但太粗；RF-Pose——不怕光但只到骨架。

RFMask 的位置：把"不怕光"的雷达感知，第一次做到"稠密剪影"这个精度，同时尽量工程简洁（标题就叫 "A Simple Baseline"，很诚实）。

所以这一节是想说：前人要么精细但看不穿黑暗遮挡，要么不怕黑但只能给粗位置或骨架；本文的空位是"用毫米波做到视觉级的稠密人形剪影"。

---

4. 这篇论文的新想法

类比：装修公司量房时会同时拍俯视图和侧视图——单一角度容易漏，两个角度叠起来才立体。RFMask 的思路就是这个。

核心想法有三条：

1. 两路垂直雷达视角融合：用两台互相垂直放置的毫米波雷达，一台采"水平面"信息、一台采"垂直面"信息，相当于同时拿到俯视图和侧视图，立体感才出得来。原文特意让两台雷达用不同频段（77–78.23 GHz 和 79–80.23 GHz）以避免互相干扰。

2. 借用成熟的两阶段检测/分割框架：把人当作热图上的目标，套一套类似 Faster/Mask R-CNN 的两阶段流水线——先用 RPN 框出每个人（人体检测），再在框内画轮廓（掩码生成）。这样能优雅地处理多人场景，还能先滤掉噪声、只在有人的地方精细计算。

3. 用多相机系统当"老师"自动生成标签：训练时让 13 个相机节点和雷达同步开机，相机跑现成的 Mask R-CNN（生成剪影）和 OpenPose（生成 2D 关键点，再三角化成 3D 骨架）自动产出"标准答案"，雷达就跟着这个答案学。学完上岗时把相机撤掉，光靠雷达干活。这套"跨模态监督"省下了人工标雷达数据的天价成本。

最关键的思路翻转：不要把雷达当成"另一种相机"从零造轮子，而是想办法把雷达数据揉成"长得像图"的张量（两张热图），再直接接已经验证好的视觉网络。这也解释了为什么标题谦虚地叫 "Simple Baseline"——它没有炫技的新组件，而是把工程链路打通了。

等等，先慢一拍——为什么要两台雷达而不是一台？ 因为最终要画的剪影是在一个"成像平面"上（想象你面对着人拍的正面照）。而两台雷达采的是水平面和垂直面的信息，这两个平面都和成像平面正交。要把它们的信息投影/融合到成像平面上，单一平面永远缺一个维度——水平面不知道高低，垂直面不知道左右。两个一起才够。

所以这一节是想说：本文的新意是"双垂直视角 + 成熟两阶段视觉框架 + 相机跨模态监督"三件套，把雷达数据规整成图再接现成网络，第一次做出了 RF 稠密剪影。

---

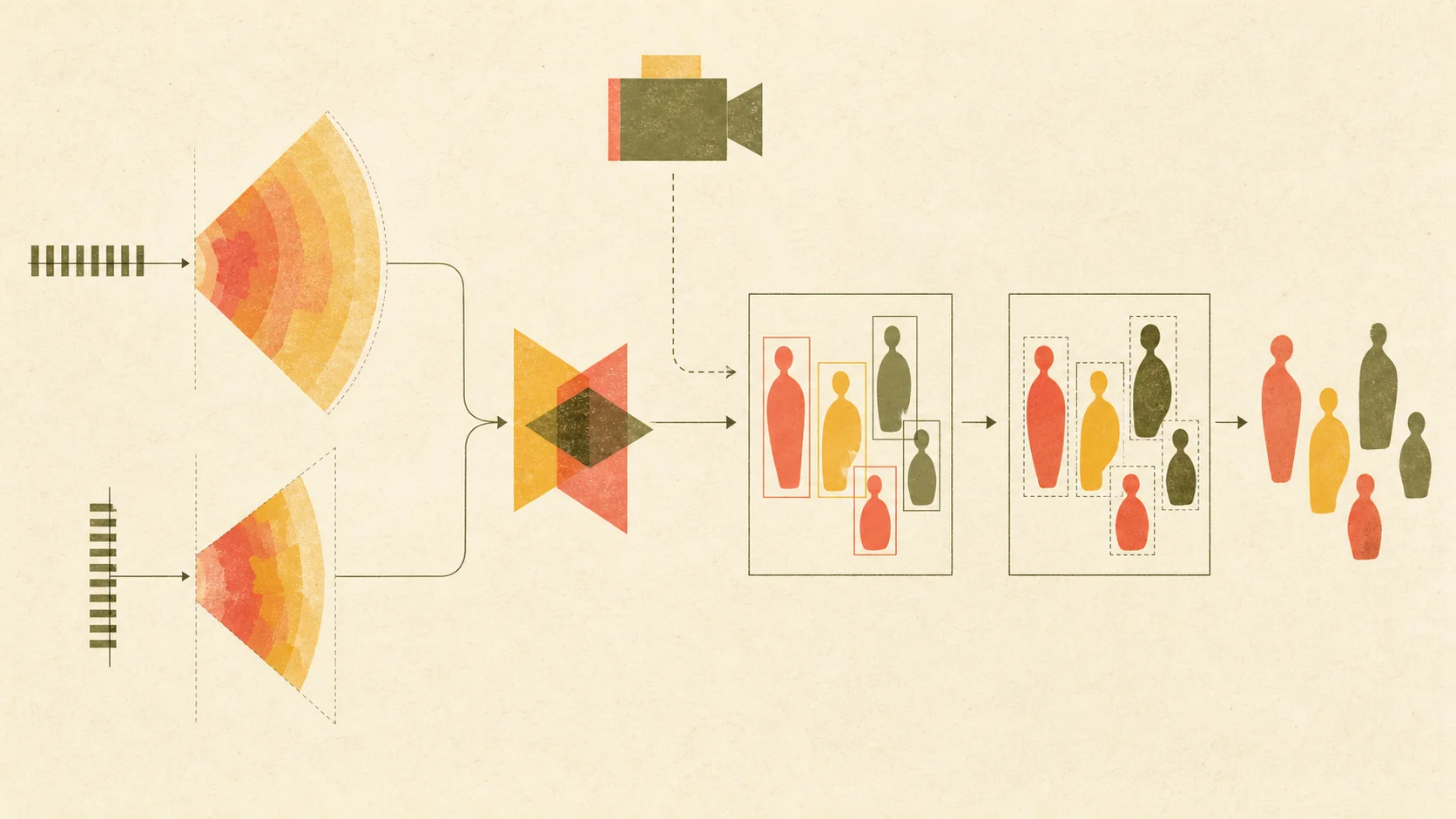

5. 它分几步做的（方法）

RFMask 由三个模块串成：信号处理 → 人体检测 → 掩码生成。下面逐个拆开，每个先打比方抓直觉，再讲输入→处理→输出，最后说为什么必不可少。最后单独讲跨模态监督和损失函数。

5.1 信号处理：把原始波形变成两张"伪图像"

类比：把一段录音转成五线谱——原始波形人看不懂，得先变换成结构化的形式才能交给后续处理。

输入：两台 FMCW 雷达 + 线性天线阵列接收到的原始信号。每台雷达是 TI MMWCAS-RF-EVM，12 个发射天线 × 16 个接收天线的 MIMO 阵列，用时分复用（TDM）让不同发射天线的信号正交，一帧里 12 个发射天线依次向 16 个接收天线发波。天线设计让方位分辨率很高（虚拟天线阵列形状 86×1）。

处理分两步：

第一步，空间定位。原文公式（1）把某个空间位置 (x,y,z) 的信号强度算出来——本质是对每个采样、每个天线的回波，按"该位置到发射天线再到接收天线的往返距离 d 和波长 λ"做相位补偿求和。直接处理完整的 4D 张量（距离×角度×多普勒×时间）计算量爆炸，主流机器学习平台都撑不住。所以作者借鉴 RF-Pose 的做法，把信号分解到水平面和垂直面并行处理（公式 2、3），得到水平热图 y_hor(x,y,t) 和垂直热图 y_ver(y,z,t)——两张二维图，像素值代表该位置的反射强度。

第二步，时域相减去噪。室内多路径干扰严重，人体反射在原始信号上根本看不清。作者的巧招：静态物体（墙、桌子）的多路径反射不随时间变，但人在动，人的反射会随时间变化——所以把相邻时刻的信号在时域相减，静态多路径被抵消，人体反射被凸显出来。

输出：两张去噪后的热图（水平 + 垂直），是后续网络的输入。

FMCW + 天线阵列：调频连续波负责测距（回波频差正比于距离），天线阵列负责测角（不同天线的相位差反推来波方向）。两者结合就能定位空间中每个反射点。

多路径反射（multi-path）：一束波撞了好几个面才回来，制造出"幻影反射"。室内墙面多，这是毫米波感知最大的噪声源之一。

为什么这步关键：如果这一步没把人体从多路径噪声里凸显出来，后面网络再强也是在噪声里瞎猜。时域相减这一招简单但极其有效——它利用了"人动、物静"这个物理先验。

所以这一节是想说：信号处理把原始毫米波变换成水平/垂直两张伪图像，并用"人动物静"的时域相减把人体反射从多路径噪声里捞出来，是全流程的地基。

5.2 人体检测：先框出每个人在哪

类比：监控员先在画面里圈出"这一块好像有人在动"，再细看里面是谁——先定位，再细看，省力又准。

输入：水平热图和垂直热图。

处理：两个结构相同的编码器（卷积层 + 跳跃连接）分别提取水平特征和垂直特征。然后只把水平特征送进 RPN（Region Proposal Network，候选框生成网络），输出每个人的候选框——带精修的边界框坐标 + 置信度。为什么只在水平特征上做 RPN？因为水平面（俯视）能同时看到人的左右和前后位置，最适合定位"人在哪"；垂直面主要提供高度信息，留到后面画轮廓时用。

输出：画面里每个人的边界框（bounding box）+ 置信度。

RPN（Region Proposal Network）：从一张特征图里"画框"圈出可能有物体的位置，源自 Faster R-CNN。类比：先粗略框出"这块疑似有人"，再交给下一步精细处理。

为什么这步关键：原文明说，RF 信号稀疏又吵，如果把整张热图直接喂给解码器，不但难收敛，还浪费算力。先检测、再分割这个两阶段设计，让模型只在有人的地方精细计算，既降噪又省算力——这也是它在多人和复杂动作子集上表现稳定的原因。

所以这一节是想说：人体检测用 RPN 先框出每个人，把稀疏嘈杂的全图问题缩小成"每个框里画一个人"，为多人场景和降噪打好基础。

5.3 掩码生成：把两个视角融合，画出稠密剪影

类比：两个法医分别从正面和侧面看现场，各提一组线索，再由一个"总协调"把两组线索拼成完整判断——这个总协调就是多头注意力融合模块。

输入：水平特征、垂直特征、以及检测阶段给出的框。

处理分两步：

第一步，坐标投影（公式 4）。检测是在两个信号平面上做的，但最终剪影要画在"成像平面"上。作者用一个类似针孔相机模型的投影，把 3D 边界框的顶点投影到成像平面，得到每个人在成像平面上的正确位置。

第二步，特征级融合 + 解码。光有位置还不够，要画出细节轮廓，得在特征层面融合两个视角。作者设计了一个 Multi-Head Fusion（多头融合）模块，由四层多头注意力组成（灵感来自 Transformer）。做法很巧：把形状为 (C×H×W) 的水平/垂直特征在高度和通道维度上压平，得到沿宽度方向的一串向量，再拼在一起。多头注意力学习"任意两个位置之间的相关性权重"——但我们只需要"所有水平位置和所有垂直位置之间"的相关性，所以只取相关矩阵的左下角那块，喂进解码器。解码器由三个"反卷积-卷积"块组成，逐步提高分辨率，输出低分辨率剪影热图。最后把 mask 结果贴回对应的投影框里，拼成最终的完整剪影。

输出：画面里每个人的稠密二值剪影。

Multi-Head Attention（多头注意力）：Transformer 的核心机制，计算序列里任意两个元素之间的相关性并加权。这里用来学"水平位置和垂直位置之间该怎么配对融合"。

为什么这步是灵魂：原文的消融实验证明，多头融合模块比"简单拼接"两个视角强得多，而且抹平了简单子集和复杂子集之间的精度差距——正是它让 RFMask 在多人、复杂动作场景下也保持稳定。这是本文相比"把两张图直接堆一起"的关键创新。

所以这一节是想说：掩码生成先把检测框投影到成像平面定位，再用多头注意力融合水平/垂直两个视角、解码出稠密剪影——这个融合模块是让复杂场景也稳定的核心。

5.4 跨模态监督：13 个相机当"老师"，雷达当"学生"

类比：让小孩跟着字帖练字——字帖是相机（已经会认人），学生是雷达（看的是另一种"语言"）。

输入：雷达信号 + 同步的多相机视频。

处理：作者搭了一个 13 个相机节点的系统（12 个固定 + 1 个跟着雷达走），每个节点是树莓派 + 相机模块 + PoE 供电，便携易部署。标签这样自动生成：

• 剪影标签：对跟随雷达那台相机的视频逐帧跑 Mask R-CNN，得到人体剪影。
• 3D 骨架 / 框标签：对全部 13 路视频跑 OpenPose 得到 2D 关键点，再用三角化（公式 8，多视角几何）恢复 3D 关键点；多人时用 K-means 按欧氏距离区分不同人。3D 关键点的最小包围盒就是人体的 3D 框，用来监督检测阶段。
• 同步：所有设备用 NTP（网络时间协议）对齐到本地时间服务器，采集前统一约定"15 秒后开始"，误差在毫秒级。

一个聪明的工程细节：为了在不同环境采数据，作者不用每换一个房间就重搭 13 相机系统（太费时），而是把雷达放到同一个房间的不同位置来模拟不同环境，只需移动第 13 个跟随相机并重新标定。即便如此，遮挡场景下（相机被挡）还能靠其他相机的 3D 关键点重投影生成参考真值。

输出：无需人工标注的剪影、3D 骨架、框标签。

跨模态监督（Cross-Modal Supervision）：用 A 模态（RGB）自动生成的标签去训 B 模态（RF）的模型。也叫"特权信息学习"——老师训练时拥有学生看不到的信息，训练完老师退场。

为什么这步关键：手工标雷达热图几乎不可能——你没法盯着一团回波涂出人形。相机白送标签，才让"从零训练一个 RF 剪影模型"在成本上可行。这是整条研究线（含 RF-Pose）的命根子。

所以这一节是想说：跨模态监督用 13 相机自动生成剪影和骨架标签，解决了"雷达数据没法人工标"的死结，是 RFMask 能训得起来的前提。

5.5 损失函数与训练配置

类比：一个学生同时考两门——"框画得准不准"（检测）和"轮廓涂得对不对"（分割），总分是两门加起来。

输入：预测的框和 mask + 老师生成的真值。

处理：总损失是两部分之和（公式 7）：L = L_detect + L_mask。

• 检测损失 L_detect（公式 5）：分类损失（前景/背景的二元交叉熵）+ 框回归损失（smooth-L1），只有前景（有人）才算框损失，λ_det 是平衡权重。
• 掩码损失 L_mask（公式 6）：对每个检测到的框，预测 K 个类别的二值 mask（分辨率 m×m），用二值交叉熵和真值比。

训练配置：输入时间序列长度为 12 帧；主干用 ResNet + 特征金字塔（FPN）；单张 NVIDIA A100，batch size 90，初始学习率 1.5e-4，用周期为 4 的循环余弦退火（cyclic cosine annealing）调度。

输出：梯度反传，同时更新检测和分割部分的权重。

所以这一节是想说：损失函数把"框准"和"轮廓对"两个目标简单相加联合优化，配上标准的两阶段训练配置，工程上干净利落，呼应了标题的 "Simple Baseline"。

---

下图概括本篇在「关键数字」节前的核心结果脉络（便于对照后文表格）：

【RFMask: A Simple Baseline for Human… · 关键结果概览】

   设定 / 数据          方法要点              主结果
        │                   │                    │
        ▼                   ▼                    ▼
   RFMask(12)   ──► 0.706                  ──► ↑ 论文主结论

   （对照下方表格中的原文数字与消融）

---

6. 关键数字（What works）

6.1 主结果：mask IoU（三个子集，输入长度对比）

方法	单人 IoU	多人 IoU	动作 IoU
RFPose(4)（改造基线）	0.664	0.626	0.616
RFMask(4)	0.681	0.682	0.681
RFPose(12)（改造基线）	0.675	0.631	0.614
RFMask(12)	0.706	0.711	0.705

说明：括号里的数字是输入时间序列长度（帧数）。RFMask(4) 比 RFPose(4) 提升 0.017 / 0.056 / 0.065；RFMask(12) 比 RFPose(12) 提升 0.031 / 0.08 / 0.091。原文还指出：RFMask(4) 甚至超过了 RFPose(12)、RFPose(32)、RFPose(64) 所有更长输入的版本。RFPose 各基线的精确数值以原文 Table I 为准（此处基线值按原文文字描述的提升量反推，可能有小数末位出入）。

6.2 检测模块定位性能（不同主干 / 序列长度）

指标	数值	配置
最高 AP	0.632	ResNet-50 主干，序列长度 12
最高 Recall	0.701	ResNet-50 主干，序列长度 12
ResNet-18 vs ResNet-50	仅差 0.011	序列长度 12

有意思的结论：更深的网络（ResNet-50）只比浅网络（ResNet-18）高 0.011——原文解释是"RF 信号的表示比 RGB 图像简单得多，浅网络就够"。

6.3 数据集规模

项目	数值
雷达帧总数	804,760
相机帧总数	402,380
相机节点	13 个（12 固定 + 1 跟随雷达）
雷达	2 台 TI MMWCAS-RF-EVM，各 12Tx × 16Rx MIMO
采集环境	10 个不同位置
采集条件	11 种（含无遮挡、泡沫/纸箱/瑜伽垫遮挡、弱光、多种动作）
动作类型	站、走、坐、蹲
相机帧率 / 雷达帧率	10 / 20

6.4 消融结论

对比项	结论
双视角（H&V）vs 单视角（仅 H）	双视角更好——垂直信号虽信息少但有用
多头融合 vs 简单拼接	多头融合显著更好，且抹平简单/复杂子集差距
序列长度 12 vs 4	更长序列定位更准

生活语言解读：0.706 的 mask IoU 意味着预测剪影和真值剪影的重叠率约七成——对第一个做 RF 稠密剪影的工作来说相当不错。最值得注意的是 6.1 表里 RFMask 在三个子集（单人/多人/动作）上的成绩几乎一样稳（0.706/0.711/0.705），而基线 RFPose 在复杂子集上明显掉分——这说明"先检测再分割 + 多头融合"这套设计真的让它扛得住多人和复杂动作。6.2 表则揭示了一个反直觉的事实：RF 信号太简单，加深网络几乎没用，这和 RGB 视觉"越深越好"的经验相反。

所以这一节是想说：数字证明 RFMask 不仅精度可用（IoU 约 0.7），更关键的是它在多人和复杂动作下依然稳定，而这份稳定来自两阶段设计和多头融合模块。

---

7. 实验结果说明了什么

原文的实验回答了四个关键问题：

问题一：RFMask 比升级版 RF-Pose 好在哪？ Table I 直接对比。RFMask 在所有子集、所有输入长度上都胜过改造成剪影输出的 RFPose。更关键的是稳定性：RFPose 的表现随子集难度递减（单人 > 多人 > 动作），而 RFMask 三个子集几乎持平。原文归因于两点：两阶段设计在检测阶段就滤掉了噪声，多头融合模块专注于人体反射的空间关系。这说明 RFMask 的优势不是"分数高一点"，而是"复杂场景也不崩"。

问题二：黑暗和遮挡下真的能用吗？ 因为黑暗/遮挡下相机拿不到真值，只能做定性对比（Fig. 8）。结论：RFMask 在遮挡（相机被挡但用其他相机重投影骨架当参考）和弱光下都能画出合理剪影，而 RGB 方法直接失效。这就是全篇最大的卖点——它是视觉系统的"退路"，可以作为补充提升整体系统的鲁棒性。

问题三：两个视角都有必要吗？多头融合值不值？ 消融实验（Table III）证明：双视角（H&V）优于单视角（仅 H）——垂直信号虽然信息少（主要是垂直运动），但对剪影分割确实有贡献；多头融合模块比简单拼接强得多，还抹平了简单/复杂子集的差距。这两条直接支撑了本文的两个核心设计选择。

问题四：需要多深的网络？ Table II 显示 ResNet-50 只比 ResNet-18 高 0.011。原文的解释很有洞见：RF 信号的表示比 RGB 图像简单得多，所以浅网络就够，不必堆深。这对做 RF 感知的人是个重要经验——别把 RGB 的"越大越好"直接搬过来。

所以这一节是想说：四组实验分别验证了"胜过 RF-Pose 且更稳""黑暗遮挡下能当退路""双视角和多头融合都必要""RF 不需要深网络"——每条都有对比或消融支撑。

---

8. 你应该懂的几个新词

mmWave Radar（毫米波雷达）：工作在 30–300 GHz、波长毫米级的雷达。优点是分辨率高、体积小、不受光照影响；缺点是穿透力比微波弱，多路径反射带噪声。类比：蝙蝠的回声定位，只是把声波换成高频电磁波。

FMCW（调频连续波）：发射频率随时间线性变化的信号，靠回波频差测距。类比：唱"嘀——"从低音滑到高音，根据回声音调差判断障碍物多远。

天线阵列 / MIMO：多根发射和接收天线组合，靠相位差测来波方向。本文每台雷达 12 发 × 16 收。类比：人有两只耳朵就能定位声音方向，天线越多定位越准。

热图（heatmap）投影：把复杂的雷达信息聚合成一张二维图，像素亮度代表反射强度。本文用水平和垂直两张热图。

多路径反射（multi-path）：一束波撞多个面才回来的"幻影反射"，室内墙面多时尤其严重，是毫米波感知的主要噪声源。

RPN（Region Proposal Network，候选框生成网络）：从特征图里画框圈出可能有物体的位置，源自 Faster R-CNN。本文用它做多人检测。

两阶段检测/分割（Mask R-CNN 风格）：先 RPN 出框、再在框内画 mask 的流水线。本文把它从 RGB 域移植到 RF 域。

Multi-Head Attention（多头注意力）：Transformer 核心机制，算序列里任意两元素的相关性并加权。本文用来融合水平/垂直视角。

跨模态监督（Cross-Modal Supervision）：用一种模态（RGB）自动生成的标签训练另一种模态（RF）的模型，省掉人工标注。

IoU（Intersection over Union，交并比）：预测区域和真值区域"重叠面积 ÷ 合并面积"，分割任务的标准指标，0–1 之间，越高越好。

所以这一节是想说：读懂本文，关键是把"雷达术语（mmWave/FMCW/天线阵列/多路径）""视觉术语（RPN/两阶段/多头注意力/IoU）""跨模态监督"这三套词都摸一遍。

---

9. 它有什么搞不定的

弱光/遮挡下无法定量评估：这些场景相机拿不到真值，所以原文只能给定性结果。也就是说"黑暗里到底有多准"这个数字，论文其实没法回答——只能说"看起来合理"。这是跨模态监督范式的内禀局限：老师看不见的地方，学生也没法被打分。

依赖"人动物静"的时域相减：去噪的核心假设是人在动、物体静止。如果一个人长时间僵着不动（比如昏迷躺地上——恰恰是养老监护最该检测的情况），时域相减会把他也当成静态背景抵消掉，人可能"消失"。

用相机模拟环境，泛化存疑：为省成本，作者把雷达放同一房间的不同位置来"模拟"不同环境，而不是真的去很多不同房间采集。真正跨建筑、跨户型的泛化能力，原文没有充分验证。

分辨率上限受物理限制：毫米波在人体表面有镜面反射（specularity）——只有近似垂直入射的部分才反射回来。所以末梢肢体（手指、脚）反射面积小、方向窄，很难画准。0.7 的 IoU 已经不错，但离 RGB 分割的精细度还有差距。

依赖老师模型的偏差：标签来自 Mask R-CNN 和 OpenPose。这两个老师本身的系统性偏差（比如对某些体型、姿态识别差）会被雷达学生继承，而且没有机制纠正。

两台雷达 + 13 相机的采集系统很重：虽然推理时只用雷达，但训练时要搭一套 13 相机 + 双雷达 + NTP 同步的系统，门槛不低，复现成本高。

所以这一节是想说：RFMask 的强项是"不怕光、不怕遮挡的稠密剪影"，但代价是难以定量评估极端场景、依赖人动假设、泛化未充分验证、受镜面反射物理上限约束——这些是后续工作的空间。

---

10. 它和别的几篇是什么关系

MIT RF-Pose / RF-Pose3D 系列（CVPR 2018/2019）：同领域的里程碑与直接父类，做的是 RF → 关键点（火柴人）。RFMask 把任务从"骨架"升级成"稠密剪影"，并在实验里把改造成剪影输出的 RFPose 当基线打败。信号分解到水平/垂直平面的做法也直接借鉴自 RF-Pose。

Person-in-WiFi（ICCV 2019）：用 WiFi CSI 估计人体姿态，分辨率比毫米波粗，是更早、更粗粒度的尝试。见本仓库 person-in-wifi.md。

Mask R-CNN / Faster R-CNN（ICCV 2017 / NIPS 2015）：本文方法论的直接父类——两阶段检测、RPN、ROI、mask 分支几乎全在借鉴。RFMask 相当于"把 Mask R-CNN 搬到 RF 域"。

Transformer / 多头注意力（NeurIPS 2017）：本文的 Multi-Head Fusion 模块直接受 Transformer 启发，用注意力融合两个视角。

本仓库同主题：rf-pose-through-wall.md（穿墙人体骨架）、person-in-wifi.md（WiFi 姿态）、radarslam.md（雷达 SLAM）、nlos-mmwave.md（非视距毫米波）都是 RF 感知一脉，可以串起来读——RFMask 是其中"稠密视觉级输出"的代表。

所以这一节是想说：RFMask 站在"RF-Pose 的跨模态监督思想"和"Mask R-CNN 的两阶段视觉框架"两条脉络的交汇点，把 RF 感知从骨架推进到稠密剪影。

---

11. 和本导读的关系

本篇对应导读 Ch19: 射频感知。Ch19 把射频感知分为三层：位置层（Where）、形状层（What shape）、语义层（What is it）。RFMask 属于形状层——它不只回答"人在哪"（位置层，如 RF-Pose 的关键点），而是回答"人是什么形状"（稠密剪影轮廓），比位置层更进一步、比语义层更基础。

Ch19 的核心方法论线索之一是跨模态监督：用强模态（RGB/LiDAR）教弱模态（RF）。RFMask 是这个范式的典型实现——用 13 相机的 Mask R-CNN 和 OpenPose 当老师、雷达当学生，训练时多模态、推理时只用 RF。这和 Ch19 里 milliMap（用 LiDAR 地图教毫米波网络）、mmCLIP（用 CLIP 语义教雷达编码器）是同一套思路的不同变体。

Ch19 还强调 RF 的物理约束驱动架构设计：因为毫米波信号稀疏、有严重多路径，所以本文必须先做检测降噪、再做分割，还要用"人动物静"的时域相减去噪。这正是 Ch19 反复讲的"深度学习不是替代物理，而是弥补物理的不足"——RFMask 用两阶段结构和融合模块弥补了单帧信号的稀疏与嘈杂。

从阅读路线看，建议先读 rf-pose-through-wall.md（位置层）建立"用电波看人"的直觉，再读本篇看"如何从骨架进阶到稠密剪影"，最后读 millimap.md 看形状层在环境建图上的另一种体现。

所以这一节是想说：本篇是 Ch19 射频感知章节"形状层"的代表，体现了跨模态监督和物理约束驱动架构设计两个核心方法论。

---

12. 思考题

Q1：RFMask 为什么要用两台互相垂直的雷达，而不是一台？如果只用水平那一台会丢失什么？

提示

最终剪影画在"成像平面"上（正面视角）。水平面（俯视）能看到左右和前后，但看不到高低；垂直面能看到高低。想想一个人"站着"和"蹲着"，在哪张热图上更容易区分？为什么两张合起来才能三角化出成像平面上的完整位置？

Q2：信号处理里用"时域相减"去噪。它利用了什么物理先验？在什么场景下这个先验会失效？

提示

先验是"静态物体的多路径反射不随时间变，人在动所以人的反射随时间变"。相邻帧相减，静态被抵消、动态被凸显。那么如果一个人长时间一动不动（比如昏迷躺地上），会发生什么？这对养老监护这个目标应用是不是一个讽刺的问题？

Q3：为什么 RFMask 采用"先检测、再分割"的两阶段设计，而不是直接把整张热图喂进去输出剪影？

提示

原文说 RF 信号稀疏且吵，直接喂整图"难收敛且浪费算力"。想想两阶段的好处：检测阶段先框出人，滤掉了无人区的噪声，分割只在框内精细计算。这和 RFMask 在多人/复杂动作子集上表现稳定有什么关系？

Q4：原文发现 ResNet-50 只比 ResNet-18 高 0.011，几乎没差别。这个反直觉的结论说明了什么？和 RGB 视觉的经验有什么不同？

提示

原文归因于"RF 信号的表示比 RGB 图像简单得多"。RGB 图像纹理、颜色、光影极其丰富，需要深网络才能吃透；而 RF 热图信息量小、结构简单，浅网络就够。想想这对"RF 感知该用多大模型"这个工程决策有什么启示？

Q5：跨模态监督用相机当老师。如果 Mask R-CNN 或 OpenPose 在某些姿态上系统性出错，RFMask 会怎样？能避免吗？

提示

学生只能学老师给的标签，老师的系统性偏差会被继承。本文没有专门的纠错机制。想想能不能用多个不同的老师、或引入少量人工校正、或用置信度加权来缓解？这是所有跨模态监督工作共有的隐患。

Q6：黑暗和遮挡场景下，原文只能给定性结果、无法定量评估。这是为什么？这个局限对"证明 RFMask 有用"有多大影响？

提示

黑暗/遮挡下相机拿不到真值（连老师都看不见），所以没有 ground truth 来算 IoU。想想这是否意味着"RFMask 在最该发挥作用的场景里，恰恰最难被严格验证"？有没有别的办法获取这些场景的真值（比如遮挡时用其他没被挡的相机重投影）？原文用了哪种？

Q7：毫米波在人体表面有"镜面反射"——只有近似垂直入射的部分才反射回来。这如何限制了 RFMask 能画多细的剪影？

提示

镜面反射意味着面积小、朝向不对的部位（手指、脚、侧对雷达的手臂）反射不回信号。想想为什么末梢肢体最难画准？增加序列长度（多看几帧、人动了角度变了）为什么能部分缓解这个问题？这和 RadarSLAM/RF-Pose 里遇到的镜面反射问题是同一个物理根源吗？

---

13. 一些好奇心问答（FAQ）

Q1：毫米波雷达照人，安全吗？

安全。毫米波雷达发射功率极低（民用设备通常在毫瓦量级甚至更低），远低于安全限值，而且不像 X 光那样有电离辐射。它和汽车前保险杠里的雷达、机场安检的毫米波仪是同一类技术，已广泛民用。

Q2：为什么叫 "Simple Baseline"？是不是作者谦虚？

是诚实的自我定位。它没有发明全新的算法组件——检测借 Faster/Mask R-CNN，融合借 Transformer 注意力，监督借 RF-Pose 的跨模态思路。它的贡献是"第一个把这些拼起来做出 RF 稠密剪影，并建了数据集"。这类"打通链路 + 建 benchmark"的工作，正是一个新方向的合理起点。

Q3：804,760 雷达帧听起来很多，但为什么相机帧只有一半（402,380）？

因为帧率不同——雷达 20 fps、相机 10 fps，采同样时长自然雷达帧数是相机的两倍。而且雷达和相机的时间戳靠 NTP 对齐，一个相机帧对应大约两个雷达帧。

Q4：推理时真的完全不用相机吗？

对。相机（和 13 相机系统、Mask R-CNN、OpenPose）只在训练阶段当老师生成标签，部署时只需要两台雷达。这是跨模态监督最优雅的地方——训练用多模态、推理用单模态。所以你可以把训练好的模型装进一个完全没有摄像头的监护设备里。

Q5：为什么用两个不同频段（77 和 79 GHz）而不是同一个？

避免两台雷达互相干扰。如果两台都发同一频段，一台的信号会被另一台收到造成串扰。错开频段（各占 1.23 GHz 带宽）就能各扫各的，互不打扰。

Q6：这个和 RadarSLAM 都用雷达，有什么区别？

任务完全不同。RadarSLAM 用旋转扫描雷达做定位建图（我在哪、环境什么样），输出轨迹和地图；RFMask 用毫米波 MIMO 雷达做人体感知（画出人形剪影），输出 mask。硬件、目标、方法都不一样，只是共享"用电波看世界"的物理底层。

Q7：能实时跑吗？

原文重点在精度和数据集，没有强调实时推理速度（原文未报告端到端帧率）。但两阶段设计（先检测降噪、再只在框内分割）本身是为了省算力，主干也证明浅网络（ResNet-18）就够，所以实时化有基础。要确切数字需看原文/代码。

所以这一节是想说：RFMask 的很多设计（低功耗安全、双频段、只训练用相机、两阶段省算力）都是务实的工程权衡，理解它们能帮你判断这套方案在你的场景里能不能落地。

---

14. 如果你想再深入

Zhao et al., CVPR 2018, "Through-Wall Human Pose Estimation Using Radio Signals"（RF-Pose） — 这条研究线的真正起点，做 RF → 关键点。理解了它，RFMask 的"从骨架到剪影"升级就一目了然。信号分解到水平/垂直平面的做法也源于此。

He et al., ICCV 2017, "Mask R-CNN" — 本文两阶段检测-分割框架的直接父类。搞懂 RPN、ROI Align、mask 分支，再看 RFMask 就知道哪些是照搬、哪些是为 RF 改的。

Ren et al., NIPS 2015, "Faster R-CNN" — RPN 的发源地。本文人体检测全靠它。

Vaswani et al., NeurIPS 2017, "Attention Is All You Need" — 本文 Multi-Head Fusion 模块的灵感来源。想懂"多头注意力怎么融合两个视角"，去读原始 Transformer。

RFMask 代码与数据集 — 原文承诺公开数据集和代码（804,760 雷达帧 + 402,380 相机帧）。想复现或做 RF 感知研究，这套多模态数据集本身就很有价值。

TI mmWave 雷达开发套件文档 — 本文用 TI MMWCAS-RF-EVM。想动手玩毫米波感知，先读 TI 的 mmWave SDK 和级联雷达文档。

所以这一节是想说：要理解任务源头读 RF-Pose；要理解方法读 Mask R-CNN 和 Faster R-CNN；要理解融合模块读 Transformer；要动手先搞 TI 雷达 SDK 和本文数据集。

---

15. 原文信息

本文（笔记所评论文）

@article{wu2022rfmask,
  title={RFMask: A Simple Baseline for Human Silhouette Segmentation with Radio Signals},
  author={Wu, Zhi and Zhang, Dongheng and Xie, Chunyang and Yu, Cong and Chen, Jinbo and Hu, Yang and Chen, Yan},
  journal={IEEE Transactions on Multimedia (TMM)},
  year={2022}
}

关键前驱论文（RF-Pose）

@inproceedings{zhao2018rfpose,
  title={Through-Wall Human Pose Estimation Using Radio Signals},
  author={Zhao, Mingmin and Li, Tianhong and Abu Alsheikh, Mohammad and Tian, Yonglong and Zhao, Hang and Torralba, Antonio and Katabi, Dina},
  booktitle={Proceedings of the IEEE Conference on Computer Vision and Pattern Recognition (CVPR)},
  year={2018}
}

相关链接

• 论文：arXiv:2201.10175
• 相关方法：Mask R-CNN
• 导读章节：Ch19: 射频感知

---

笔记结束。如果你只记住一件事：把非视觉模态（雷达）规整成"长得像图"的张量、再接成熟的视觉网络、用现成模态当老师做跨模态监督——这套"务实三件套"是把新传感器接入深度学习最快的路径，RFMask 是它在 RF 稠密剪影上的干净样本。

◼

@online{eai_rfmask_2026,
  title       = {(readable note) RFMask: A Simple Baseline for Human Silhouette Segmentation with Radio Signals},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2022 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/rfmask/}},
  organization = {Embodied AI: Zero to One}
}
