3D-VLA

22 min read · 7722 字 · ⭐⭐⭐⭐ · 长篇结构化

#diffusion #transformer #3D #language #vision #VLA

这是一份写给"没接触过 VLA、3D 点云、扩散模型"的读者的精读笔记。语言尽量像聊天，公式全部翻译成人话。建议先读 openvla / rt-2 相关笔记再看本篇。

一句话讲什么（TL;DR）

现在主流的 VLA（视觉-语言-动作模型，如 RT-2、OpenVLA）都是"看 2D 照片 → 直接出动作"，缺了三维空间感，也不会"想象未来"。3D-VLA 做了两件事：(1) 把眼睛从 2D 图像换成 3D 点云；(2) 在动手之前，先用扩散模型"脑补"出任务完成后的画面（目标图像 / 目标点云），再照着这张想象图去规划动作。它在 2M（两百万）条 3D-语言-动作数据上训练，推理指标 BLEU-4 从基线的 15.48 提到 26.80，定位 IoU 从 19.81 提到 29.33。

所以这一节是想说：3D-VLA 的核心就一句话——给 VLA 换上 3D 眼睛，再加一个"先想象目标、再规划动作"的世界模型大脑。

这是个什么场景

想象你在厨房，要"把最远的那个杯子放进中间的抽屉"。

如果你只有一张正面照片，你只能大概判断"杯子在那个区域"，但伸手过去经常会撞到前排的牛奶盒——因为照片告诉你"它在那儿"，却没告诉你"它离你多远、它和牛奶谁前谁后"。这就是 2D 图像的先天盲点：把三维世界拍平成了平面，丢了深度和空间关系。

而人真正拿杯子时，眼睛看到的是立体世界，脑子里还会闪过一个画面——"等下我的手会绕过牛奶、正好夹住杯子放进抽屉"。这个想象出来的完成态帮你提前规划路径。

3D-VLA 要让机器人也学会这套组合拳：看立体（3D 点云）+ 先想象（生成目标图像/点云）+ 再动手（生成动作）。它面对的场景是通用机器人操作——听一句话指令，在真实的三维环境里完成抓取、放置、开抽屉等任务。

所以这一节是想说：机器人在三维世界里干活，却只用 2D 照片当眼睛、还不会想象未来——3D-VLA 就是来补这两个洞的。

之前的人怎么做的，为什么不够好

方案 A：2D VLA（RT-2、PaLM-E、OpenVLA） 输入 2D RGB 图像 + 语言，直接输出动作 token。类比：只看照片就下命令。问题：没有 3D 空间理解，遇到"最远的杯子""书后面的杯子"这种需要深度和前后关系的指令就容易错；深度靠模型脑补，不稳。
方案 B：直接映射的 3D 具身模型（3D-LLM、embodied generalist） 能理解 3D 场景，但大多停在"感知 → 动作"的直接映射，学的是"看到什么就做什么"。类比：条件反射式做事。问题：缺乏对"世界动态"的理解——不知道"这个动作会让世界变成什么样"，也就无法根据预期结果去规划。
方案 C：把通用视频扩散模型直接搬来预测未来（Runway、DreamLLM 冻结 SD） 想用现成的视频/图像生成模型预测未来帧。问题：这些模型不是为机器人场景设计的——让 Runway 生成"打开抽屉"的未来帧，整个场景视角、纹理、布局全乱了；直接冻结在互联网数据上训的 Stable Diffusion 会输出崩坏结果。
方案 D：3D 基础模型（3D-LLM 系） 能理解和推理当前可见的 3D 场景，但只停在"分析现在"，无法"预测超出当前视野的未来状态"，更接不上动作输出。
核心难题：怎么把"3D 感知 + 想象未来 + 生成动作"三件事拧进一个统一的具身基础模型？而且——训练它的数据从哪来？现有具身数据集 95% 以上只有 2D 图像/视频，没有 3D 标注。

所以这一节是想说：2D VLA 缺 3D、直接映射的 3D 模型缺"世界模型"、通用扩散模型不适配机器人、且没有 3D 数据——3D-VLA 要同时解掉这四个问题。

这篇论文的新想法

类比：以前的 VLA 像个"看照片就条件反射下命令的人"，3D-VLA 把他升级成"有立体视觉、还会在脑子里预演结果的人"。

3D-VLA 的核心判断：人类是靠"世界模型"办事的——先根据 3D 内部表示想象未来会发生什么，再据此规划动作。机器人也应该这样。

它由三个关键设计组成：

3D 输入 + 交互 token：以 3D-LLM 为骨架（底层是 BLIP2-FlanT5XL），把多视角图像转成 3D 场景特征喂给大语言模型。并往词表里加一批"交互 token"：物体 token（框住被操作物体）、位置 token（用 6 个数表示 3D 包围盒 AABB）、场景 token（框住一个静态场景的 embedding）、动作 token（7 自由度机械臂动作离散化）。
注入目标生成能力（会做梦）：先分别预训练两个"具身扩散模型"——RGBD→RGBD（图像+深度）和 point→point（点云→点云），让它们学会"给定初始状态和指令，生成完成后的目标状态"。
用投影器把 LLM 和扩散模型对齐：加特殊 token（如 <image>、<pcd>）告诉解码器该输出哪种模态，再用一个基于 Transformer 的 projector 把 LLM 的输出特征映射进扩散模型的空间。用 LoRA 微调扩散模型，避免灾难性遗忘。
自己造数据：设计一条流水线，从现有机器人数据集里"提炼"出 3D 标注，凑出 2M 条 3D-语言-动作数据对。

【旧 2D VLA vs 3D-VLA】

旧 2D VLA(RT-2/OpenVLA)：
   2D 照片 + 语言 ──▶ 直接出动作token
   (缺深度、不懂前后遮挡、不会想象未来)

3D-VLA：
   多视角图 ─▶ 3D场景特征 ─▶ 3D-LLM(BLIP2-FlanT5XL骨架)
                              │  词表加"交互token"：物体/位置(AABB)/场景/动作
                              │
             ①想象 ──────────┤  具身扩散世界模型
             (RGBD→RGBD, point→point)：生成"任务完成后"的目标图/目标点云
                              │
             ②规划 ──────────┘  照着想象的目标 ─▶ 7-DoF 动作

所以这一节是想说：3D-VLA = 3D-LLM 骨架 + 交互 token（表达 3D）+ 具身扩散模型（想象未来）+ 投影器（对齐）+ 自建 2M 3D 数据集。

它分几步做的（方法）

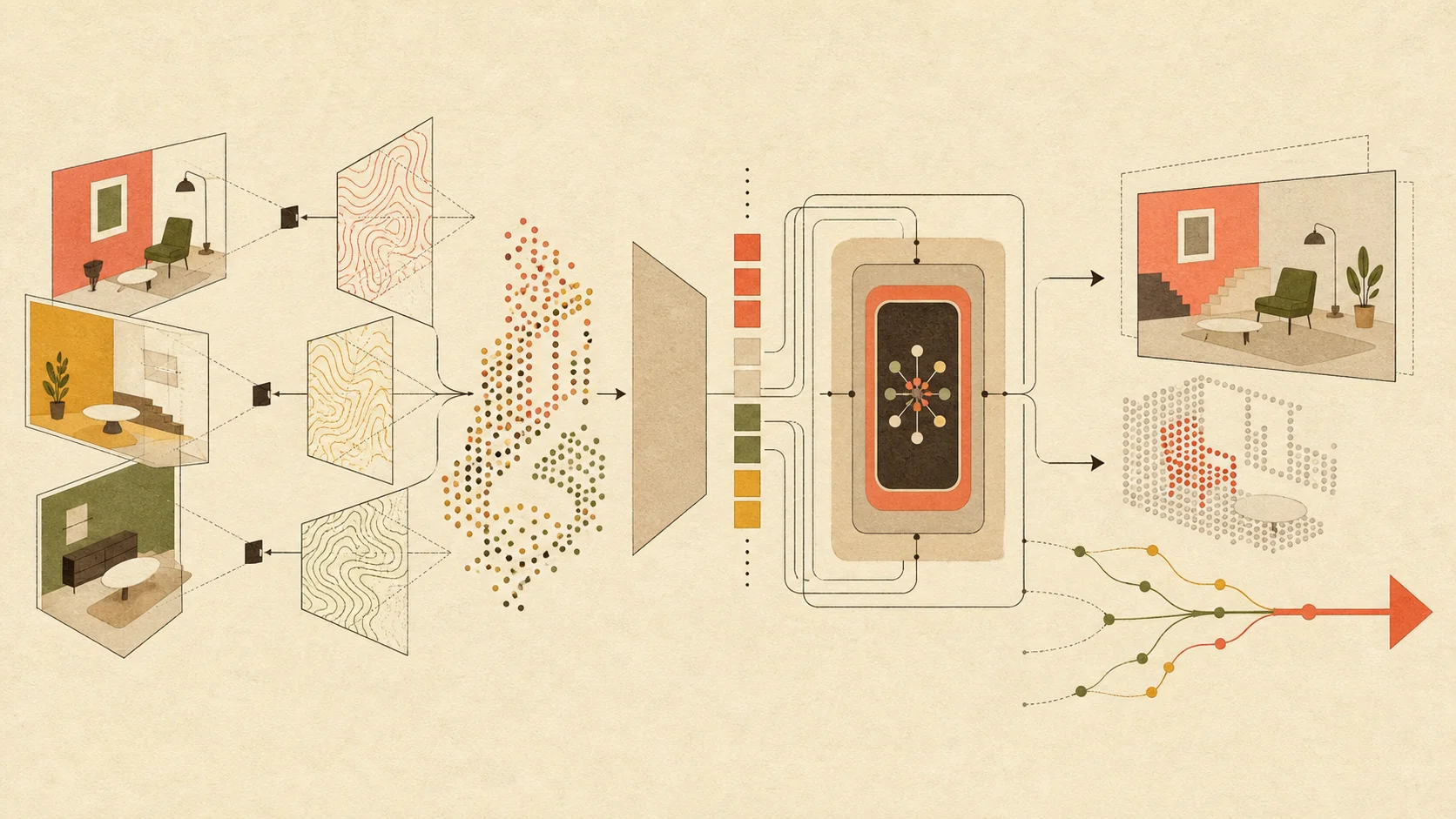

3D-VLA 分"造数据"和"搭模型"两大块。整体流程如下：

      [造数据流水线]
现有机器人/HOI 数据集(多为2D)
   │
   ▼ ZoeDepth 估深度 + RAFT 光流对齐深度一致性
   │
   ▼ 提升为3D点云(相机内外参)
   │
   ▼ spaCy解析指令取名词 → Grounded-SAM出2D掩码 → 抬升成3D框
   │
   ▼ ChatGPT扩写语言模板
   ▼
 2M条 <3D场景, 语言, 动作, 未来目标> 数据

      [模型结构]
多视角图像 → 3D场景特征 ─┐
语言指令 ────────────────┤
交互token(物体/位置/场景/动作)─┼─▶ 3D-LLM(BLIP2-FlanT5XL) ─▶ 动作token
                          │                              │
                          │                              ▼ <image>/<pcd> token
                          │                        Transformer投影器
                          │                              │
                          └────────────────────▶ 具身扩散模型 ─▶ 目标图像/点云

下面逐步拆开，每步按"输入 → 处理 → 输出"讲清楚。Method 是本文最重要的部分，请慢读。

5.1 造数据第一步：给 2D 视频补上深度和点云

类比：老照片没有立体信息，先用 AI 给每张照片"估个深度"，再拼成立体模型。

输入：现有具身数据集的视频帧（95% 以上没有 3D 信息），来自 12 个 Open-X 数据集 + Dobb-E、RH20T、RLBench、CALVIN（机器人）+ Epic-Kitchens、HOI4D（人-物交互）。

处理：

用 ZoeDepth（一个零样本深度估计器）给每帧估计深度图；
用 RAFT（光流估计）算相邻帧的像素运动。对相机没动的视频段，用光流找出"没动的背景像素"，把这些背景的深度图跨帧对齐（每帧深度乘一个系数），保证深度一致性——否则逐帧独立估的深度会跳变；
有了深度图后，用相机内外参把 RGB-D 直接抬升成 3D 点云。

输出：每帧配套的深度图 + 3D 点云。

小结：先用 ZoeDepth+RAFT 把没有 3D 的 2D 视频"补"成带深度、带点云、且深度时序一致的 3D 数据。

5.2 造数据第二步：生成 3D 标注（框、目标、动作）

类比：给立体模型贴标签——框出"要操作的物体"，标出"做完后长什么样"。

输入：上一步得到的点云 + 数据集自带的文本指令 + 7 自由度动作。

处理：

3D 包围盒：用 spaCy 解析指令，取出所有名词块（含被操作物体）；用 Grounded-SAM（开放世界分割模型）得到每个物体的 2D 掩码；把 2D 掩码抬升到 3D 点云，得到 3D 包围盒。选被操作物体时，挑"光流大（在动）+ 置信度高"的那个。
目标状态：因为已经重建了深度和点云，可以直接把未来帧的图像/深度/点云当作"目标（想象结果）"的真值。
动作：直接用数据集提供的 7 DoF 动作。

输出：3D 框、目标图像/深度/点云、动作，全部配齐。

小结：靠 spaCy+Grounded-SAM 自动标 3D 框，用未来帧当"目标"真值，凑齐"想象未来"所需的监督信号。

5.3 造数据第三步：用 ChatGPT 把标注写成多样的语言

类比：把死板的模板句子改写成人话，让模型见过各种问法。

输入：上面生成的所有 3D 标注（框、目标、动作）。

处理：先用预定义模板 + 特殊 token 把标注拼成"提问+回答"对（涵盖任务描述、定位、稠密描述、目标生成、动作预测等六类任务）；再用 ChatGPT（GPT-3.5-turbo） 配 2-3 个人工示范，把模板句改写得更多样自然；没有模板的任务直接让 ChatGPT 生成问答。

输出：2M 条 3D-语言-动作数据对。

小结：模板打底 + ChatGPT 扩写，把机械的标注变成两百万条多样的训练对话。

5.4 搭模型第一步：3D-LLM 骨架 + 交互 token

类比：给一个会说话的大脑（LLM）装上"看立体"的眼睛，再教它几个专门表达 3D 的新词。

输入：多视角图像、语言指令。

处理：

骨架：跟 3D-LLM 一样，用多视角图像特征生成 3D 场景特征，喂进预训练 VLM。因为自建数据集没到训练多模态 LLM 所需的十亿级规模，所以不从头训，而是用 BLIP2-FlanT5XL 当预训练底座。训练时解冻新 token 的输入输出 embedding 和 Q-Former 权重。
交互 token：往词表加四类——(1) 物体 token 框住名词；(2) 位置 token 用 6 个 token 表示 3D 包围盒（AABB 格式，即轴对齐最小/最大角点）；(3) 场景 token 框住静态场景 embedding，让模型能处理"3D 场景与文本交错"的输入、理解动态；(4) 动作 token：7 自由度动作离散化成位置/旋转/夹爪开合的离散 token，动作之间用 <ACT_SEP> 隔开。

输出：一个能理解 3D 场景、能吐动作 token 的 3D-LLM。

小结：BLIP2-FlanT5XL 当底座接 3D 特征，再加物体/位置/场景/动作四类交互 token，让 LLM 学会"用语言表达三维世界并输出动作"。

5.5 搭模型第二步：具身扩散模型 + 投影器（会做梦）

类比：先单独训练一个"会画完成态"的画师，再请一个翻译官（投影器）把大脑的想法翻译给画师听。

输入：初始状态（RGBD 或点云）+ 指令；以及 LLM 的输出特征。

处理：

预训练具身扩散模型：训两个条件扩散模型——RGBD→RGBD 用 Stable Diffusion V1.4 打底（把 RGB latent 和 depth latent 拼起来当图像条件，在 VAE 潜空间高效生成）；point→point 用 Point-E 打底（加点云条件输入）。它们学"根据指令，把初始状态编辑成目标状态"。这一步解决了"通用扩散模型不适配机器人"的问题——用机器人数据专门训。
对齐（投影器）：加特殊 token（如 <image>、<pcd>）告诉解码器输出哪种模态；在这对 token 之间，监督 LLM 生成给机器人执行的指令（可含物体 token、位置 token）。用一个基于 Transformer 的 projector 把 LLM 输出特征和 embedding 映射到扩散模型的空间。用 LoRA（低秩微调，只训极少参数）微调扩散模型避免遗忘；只训新特殊 token 的 embedding、对应输出线性层和整个 projector。总损失 = LLM 损失 + 扩散去噪损失。

输出：给定指令，模型能生成目标图像、目标深度、目标点云（想象出的完成态）。

小结：先用机器人数据把 SD 和 Point-E 训成"会画完成态"的具身扩散模型，再用 projector+LoRA 把它们对齐进 LLM，让 3D-VLA 能一边说话一边做梦。

5.6 为什么"3D + 世界模型"是关键

3D 信息给精确空间：点云直接携带 (x,y,z)，模型不用从像素猜深度，"最远的杯子""书后面的杯子"这类空间推理直接可解。
想象目标当中间桥梁：先生成目标图像/点云，等于给长程任务立了个可对齐的"子目标路标"。实验发现"给真值完成态"能提升推理和规划——所以让模型自己学会想象，就等于内化了这个好处。
3D 框当注意力锚点：预测中间 3D 框能让模型聚焦到被操作物体上，目标生成和推理都更准（消融验证，去掉预测框性能下降）。
投影器 + LoRA 保证可训：不从头训扩散模型，而是对齐 + 低秩微调，既省算力又不灾难性遗忘。

小结：3D 管精确空间、想象目标管长程规划、3D 框管聚焦、投影器+LoRA 管高效训练——四者叠起来才是 3D-VLA。

关键数字（What works）

数字来自原文，重点看"3D + 想象"到底带来多少提升。

数字 1：3D 推理能力（held-in 数据，越高越好）

任务	模型	BLEU-4	ROUGE-L	EM@1
Embodied QA	BLIP2 FlanT5XL	15.48	38.92	15.35
Embodied QA	3D-VLA	26.80	49.33	24.53
Task Caption	BLIP2 FlanT5XL	3.16	26.12	7.75
Task Caption	3D-VLA	34.88	62.01	29.34
What-if QA	BLIP2 FlanT5XL	0.06	28.41	5.85
What-if QA	3D-VLA	29.38	52.82	14.7
Dense Caption	BLIP2 FlanT5XL	13.96	40.56	13.10
Dense Caption	3D-VLA	34.62	55.91	39.49

关键含义：在所有推理任务上，3D-VLA 全面碾压最强的 2D 基线（同样在机器人数据上训过的 BLIP2 FlanT5XL）。3D 信息 + 定位标注带来的空间理解是主因。

数字 2：3D 定位（held-in，越高越好）

方法	IoU	Acc@25	Acc@50
Kosmos-2 (w/ GT Depth)	10.92	12.73	3.85
CoVLM (w/ GT Depth)	19.81	25.39	16.61
3D-VLA	29.33	42.26	27.09

关键含义：即便给 2D 基线灌真值深度，3D-VLA 的定位（IoU 29.33）仍大幅领先——大量 3D 标注让它学到了鲁棒的 3D 定位能力。

数字 3：目标图像生成（Open-X 未见测试集）

方法	PSNR↑	SSIM↑	FID↓
Instruct-P2P（零样本）	14.41	0.389	0.309
SuSIE	15.20	0.549	0.182
NeXT-GPT	8.86	0.153	0.432
Instruct-P2P*（同数据训）	16.67	0.628	0.178
3D-VLA w/o 预测框	17.02	0.632	0.173
3D-VLA	17.21	0.636	0.177

关键含义：即便和"用同样机器人数据训过的 Instruct-P2P*"比，3D-VLA 仍更好；去掉预测的 3D 框会小幅下降，证明中间框有用。

数字 4：目标点云生成 & 动作规划

指标/任务	基线	3D-VLA
点云 P-FID↓	Point-E* 5.241	4.796
点云 Chamfer-L1↓	Point-E* 0.159	0.139
RLBench 放刀	LanCon(His.) 32.2	68
RLBench 拿杯子(未见)	—	24（有泛化）
CALVIN 连续完成1个	MCIL 28.2	44.7
CALVIN 连续完成3个	MCIL 0.3	8.1

关键含义：点云生成更保真；动作规划上，3D-VLA 用开环控制就超过用了历史观测的 LanCon-Learn；CALVIN 长程任务上远超 MCIL。

所以这一节是想说：数字全面证明——3D + 想象目标让推理、定位、目标生成、动作规划四方面都显著变强。

实验结果说明了什么

问题一：3D 信息真的比 2D 更利于推理吗？ 是。所有推理任务上 3D-VLA 都碾压同数据训练的 2D 基线（Embodied QA BLEU-4：26.80 vs 15.48）。原因有二：3D 提供了更准的空间信息；数据集里大量 3D 定位标注让模型学会聚焦关键物体。而且 3D-LLM（没在机器人数据上训）在这些任务上表现很差，说明"收集并训练机器人专属 3D 数据"是必要的。

问题二："想象目标"这个中间步骤有用吗？ 有用。消融显示：去掉预测的 3D 框，目标图像和点云生成质量都会下降（PSNR 17.21→17.02，P-FID 4.796→4.914）。论文还提到"给真值完成态能提升推理和规划"——所以让模型学会自己想象目标，等于内化了这个增益。它给长程任务提供了可对齐的子目标。

问题三：为什么要自己训扩散模型，不用现成的？ 因为现成的不适配。让 Runway 生成"打开抽屉"的未来帧会导致整个场景视角/纹理/布局崩坏；直接冻结互联网上训的 SD（DreamLLM 做法）会输出崩溃结果。用机器人数据专门训 RGBD→RGBD 和 point→point 扩散模型后，生成的目标能"保持背景不变、只精准改变目标物体状态"。

问题四：动作规划上的表现说明什么？ 说明"想象目标 + 定位物体"能提供丰富信息帮助推断动作。RLBench 上 3D-VLA 只用开环控制就超过用了历史观测和物体状态的 LanCon-Learn（放刀 68 vs 32.2），还能泛化到未见的拿杯子任务（24）。CALVIN 长程上远超 MCIL。

所以这一节是想说：实验系统回答了四个问题——3D 利于推理、想象目标有实效、专训扩散模型必要、想象+定位显著帮助动作规划。

你应该懂的几个新词

VLA（视觉-语言-动作模型）：输入图像+语言、输出机器人动作的模型，如 RT-2、OpenVLA。3D-VLA 是它的 3D + 世界模型升级版。

世界模型（world model）：能"想象/预测未来状态"的内部模型。人类靠它先设想结果再行动。3D-VLA 的核心特征。

点云（point cloud）：一堆带 (x,y,z) 坐标的 3D 点，直接表达几何。3D-VLA 的输入之一。

token（词元）：LLM 眼里的"词"。图像、点云、动作都得先翻译成 token 才能被 LLM 处理。

交互 token：3D-VLA 新加的一批专用 token——物体、位置（3D 框）、场景、动作，让 LLM 能用语言表达三维世界。

AABB（轴对齐包围盒）：用最小角点和最大角点两个 3D 坐标（共 6 个数）表示的立体框。

扩散模型（diffusion model）：从噪声一步步去噪生成图像/点云的生成模型。3D-VLA 用它来"想象目标"。

LoRA（低秩适配）：只训练少量额外低秩参数来微调大模型，省算力、防遗忘。3D-VLA 用它微调扩散模型。

投影器（projector）：把 LLM 的输出特征映射到扩散模型输入空间的"翻译官"，本文用 Transformer 实现。

BLIP2-FlanT5XL：3D-VLA 的预训练底座，一个视觉-语言模型。

ZoeDepth / RAFT / Grounded-SAM：分别是深度估计、光流、开放世界分割模型，是造 3D 数据流水线的三个"零件"。

所以这一节是想说：这十来个词是读任何"3D + 世界模型 + VLA"论文都会反复出现的基础词汇。

它有什么搞不定的

依赖估计的深度，误差会累积：训练用 ZoeDepth 估的深度（因为原数据没有真深度），估计误差会污染点云和 3D 框，进而影响下游。真值深度场景下才是上限。
数据流水线易出错：Grounded-SAM 在复杂场景可能检错物体位置，所以论文特意"过滤掉复杂场景数据集"——意味着当前方法对杂乱场景不鲁棒。
开环控制，长程仍脆弱：动作预测用开环控制，CALVIN 连续完成 5 个任务仍是 0——长程闭环执行还没解决。
仿真/受限环境为主：动作规划在 RLBench、CALVIN 仿真上评测，真机大规模验证有限；论文自己在 Impact Statement 里说需先仿真训练再人监督部署。
算力门槛高：预训练用 6×32 张 V100、对齐用 6×64 张 V100，复现成本很高。
想象未必总对：扩散模型生成的目标可能有偏差，错误的想象会误导规划，且模型对"想象不确定性"没有显式建模。

所以这一节是想说：3D-VLA 打通了 3D+想象+动作，但受限于估计深度的误差、数据流水线的脆弱、开环长程、算力门槛这些现实问题。

它和别的论文是什么关系

上游（被它借用）：
- 3D-LLM（Hong et al. 2023）：3D-VLA 的骨架，提供"多视角特征→3D 场景特征→喂进 VLM"的思路。
- BLIP2（Li et al. 2023）：预训练底座 FlanT5XL 版。
- Stable Diffusion / Point-E：目标图像、目标点云生成的扩散模型底座。
- LoRA：高效微调扩散模型。
- ZoeDepth / RAFT / Grounded-SAM / spaCy：造 3D 数据流水线的工具链。
对比关系：
- 和 RT-2 / PaLM-E / OpenVLA：那些是 2D VLA，直接感知→动作；3D-VLA 加了 3D 和世界模型。
- 和 3D-LLM / embodied generalist：那些做 3D 感知但只"分析现在"、直接映射动作；3D-VLA 会"想象未来"。
- 和 SuSIE / Instruct-P2P / NeXT-GPT：目标图像生成的对比基线，3D-VLA 生成质量更好。
下游 / 同族：3D-VLA 属于"世界模型 + 具身智能"这条线，和本仓库的 world-model 章节、以及后续的生成式规划工作同族。它和 dp3（3D Diffusion Policy）都强调"3D 表示对机器人的价值"，但 dp3 是纯控制策略，3D-VLA 是带推理+生成的大模型。

所以这一节是想说：3D-VLA 站在 3D-LLM + BLIP2 + SD/Point-E + LoRA 的肩膀上，把"2D VLA"升级成"会看立体、会想象未来的世界模型"。

和本导读的关系

本笔记对应导读 Ch12：OpenVLA / VLAs / MLA 关于 VLA 演进的部分，也与 Ch15：世界模型强相关。

导读 Ch12 讲了 VLA 的主线：RT-1（动作 token 化）→ RT-2（借 VLM 网络知识）→ OpenVLA（开源）。3D-VLA 是这条线上的一个"分叉与升级"——它指出了 2D VLA 的两个盲点（缺 3D、缺世界模型），并给出解法。读完本笔记，建议：先回看 rt-2 / openvla 笔记理解"2D VLA 怎么把动作当语言输出"，再看 Ch15 世界模型章节理解"想象未来"这一支的整体脉络（如 Genie、Cosmos）。三者连起来，就能看清"从直接映射动作 → 借世界模型先想象再规划"的思想跃迁。

所以这一节是想说：本笔记是导读 Ch12/Ch15 交叉处的深度展开，读前先懂 2D VLA，读后接世界模型章节。

思考题

以下问题检验你是否真正理解了 3D-VLA 的设计逻辑。建议先自己想 30 秒再展开提示。

Q1：为什么 2D VLA 遇到"把最远的杯子放进中间抽屉"这种指令会容易出错，而 3D-VLA 能解？

提示

因为"最远"是一个深度/空间关系概念。2D 图像把三维拍平了，"最远"在像素里没有直接对应——模型得从遮挡、大小、透视等线索间接猜深度，很不稳。3D-VLA 直接拿到点云 (x,y,z)，"最远"就是 z 坐标最大的那个，一目了然。加上它有大量 3D 定位标注训练，能准确框出被指物体。所以涉及深度、前后、远近的空间推理，3D 表示有本质优势。

Q2：3D-VLA 为什么要"先想象目标图像/点云，再规划动作"，而不是像 RT-2 那样直接出动作？多这一步的好处是什么？

提示

这是"世界模型"思想。直接映射（感知→动作）学的是条件反射，没有对"这个动作会让世界变成什么样"的理解，长程任务里容易迷失。先想象目标态，等于给任务立了个明确的"路标"：动作只要朝着这个想象的完成态推进就行，长程任务可以被分解成"到达一系列子目标"。论文也验证了给真值完成态能提升推理和规划——想象目标把这个增益内化进模型。代价是想象可能出错，会误导规划。

Q3：论文为什么不直接用现成的视频扩散模型（如 Runway）来预测未来，而要自己训 RGBD→RGBD 和 point→point 扩散模型？

提示

因为通用扩散模型不适配机器人场景。让 Runway 生成"打开抽屉"的未来帧，它会大改整个场景——视角变了、物体变形、纹理乱换、布局扭曲；DreamLLM 那种直接冻结互联网上训的 SD 会输出崩坏结果。机器人任务需要的是"背景基本不变、只精准改变被操作物体的状态"。所以必须用机器人数据专门训练具身扩散模型，让它学会这种"局部编辑"式的目标生成。

Q4：3D-VLA 的训练数据是"造"出来的（2M 条）。这条造数据流水线有哪些潜在风险？

提示

主要风险来自流水线每一环的误差累积：(1) 深度是 ZoeDepth 估的（原数据没有真深度），估计误差直接污染点云和 3D 框；(2) RAFT 光流对齐深度一致性，光流错了深度就跳变；(3) Grounded-SAM 在复杂场景可能分割错物体——所以论文特意过滤掉复杂场景数据集，这也暴露了方法对杂乱场景不鲁棒；(4) ChatGPT 扩写语言可能引入幻觉或不准确的描述。这些误差会一路传到最终模型。

Q5：3D-VLA 用 projector + LoRA 把 LLM 和扩散模型对齐，而不是端到端从头训。这个设计的动机和权衡是什么？

提示

动机：从头训一个能生成多模态的具身基础模型需要十亿级数据，而自建数据集只有百万级，规模不够。所以复用预训练组件（BLIP2 底座、SD/Point-E 扩散模型），只训"接口"——新 token embedding、输出线性层、projector，扩散模型用 LoRA 低秩微调。权衡：好处是省算力、防灾难性遗忘、能快速把多个模态的解码器接进来；代价是各组件是分阶段对齐而非完全端到端联合优化，可能不如从头训的联合最优，且性能受预训练组件质量约束。

Q6：3D-VLA 在 CALVIN 上"连续完成 5 个任务"仍是 0。这暴露了什么根本问题？你会怎么改进？

提示

暴露的是长程闭环执行的脆弱性。当前动作预测用开环控制（预测一串动作直接执行，不根据执行后的真实观测调整），误差会随任务链累积——第一个任务的小误差会让后续任务的初始状态偏离，越往后越崩。改进方向：(1) 改成闭环——每步/每个子目标后重新观测、重新规划；(2) 用想象的目标态做反馈，检测"是否达到子目标"再决定下一步；(3) 引入失败恢复机制；(4) 更好的低层动作控制器（当前动作是离散 token，精度有限）。核心是把"想象目标"和"闭环反馈"真正连起来。

Q7：3D-VLA 把动作表示成离散 token（位置/旋转/夹爪离散化）。这种动作表示有什么局限？和扩散策略（如 dp3）的连续动作生成相比如何？

提示

离散 token 动作的局限：(1) 精度受量化粒度限制，把连续的位置/旋转切成有限的桶，细腻操作会损失精度；(2) 桶太多则词表爆炸、难学，桶太少则动作粗糙；(3) 相邻动作在离散空间可能不连续，轨迹不够平滑。扩散策略（dp3、Diffusion Policy）直接在连续空间生成动作序列，能表达多模态动作分布、轨迹平滑、精度高，特别适合灵巧连续控制。但离散 token 的好处是能无缝复用 LLM 的自回归生成框架，和语言/推理统一在一个模型里——这正是 3D-VLA 选它的原因（它要的是"统一的世界模型"，不是纯控制策略）。两者是"统一多模态 vs 专精控制"的取舍。

所以这一节是想说：能回答这 7 题，你就真正理解了 3D-VLA 为什么用 3D 点云、为什么先想象目标、为什么自训扩散模型、以及它的数据流水线和动作表示的取舍。

一些好奇心问答（FAQ）

Q1：3D-VLA 和 RT-2 到底差在哪？ 两处。眼睛：RT-2 看 2D 图像，3D-VLA 看 3D 点云。大脑：RT-2 直接"感知→动作"，3D-VLA 多了个"先想象目标态再规划"的世界模型环节。

Q2：它真的能在真机上用吗？ 论文主要在 held-in 数据和 RLBench、CALVIN 仿真上评测，也在互联网/日常场景的图片上测了目标生成的鲁棒性。Impact Statement 明确说部署需"先仿真训练、再真机人监督"，真机大规模验证仍有限。

Q3：2M 数据是人工标的吗？ 不是。是用流水线自动"造"的——ZoeDepth 补深度、RAFT 对齐、Grounded-SAM 分割出 3D 框、未来帧当目标真值、ChatGPT 扩写语言。只用了少量人工示范引导 ChatGPT。

Q4：为什么用 BLIP2-FlanT5XL 而不用 3D-LLM 的预训练权重？ 因为 3D-LLM 的训练数据主要是物体和室内场景，和机器人具身场景不对齐。所以借 3D-LLM 的方法（多视角特征→3D 特征），但底座用 BLIP2-FlanT5XL，不加载 3D-LLM 权重。

Q5：想象出来的目标图像准吗？ 在测试集和互联网场景上，生成的目标能保持背景不变、精准改变目标物体状态，视觉和语义都接近真值（PSNR 17.21、SSIM 0.636）。但仍是生成结果，可能有偏差。

Q6：为什么预测中间 3D 框能帮上忙？ 3D 框像"注意力锚点"，让模型聚焦到被操作物体上，从而更好理解整个场景、把注意力分给指令提到的物体，最终目标生成和推理都更准。消融证明去掉它性能会降。

所以这一节是想说：3D-VLA 的实操问题（与 RT-2 区别、真机、数据来源、底座选择、想象质量、3D 框作用）都有明确答案。

如果你想再深入

按"必读前置 → 骨架来源 → 生成组件 → 同族"排序：

必读前置：RT-2 / OpenVLA — 理解 2D VLA 怎么把动作当语言 token 输出，本仓库有相关笔记。
骨架来源：3D-LLM（Hong et al. 2023） — 3D-VLA 的直接前身，理解"多视角特征→3D 场景特征→喂进 LLM"。
底座：BLIP2（Li et al. 2023） — 视觉-语言预训练底座，本仓库导读 Ch09 有讲。
生成组件：Stable Diffusion / Point-E — 目标图像、目标点云生成的扩散模型基础。
同族对比：dp3（3D Diffusion Policy） — 同样强调 3D 表示，但是纯控制策略，本仓库有深读笔记，对照能看出"统一世界模型 vs 专精控制"的取舍。
世界模型线：Genie / Cosmos — 理解"想象未来"这一支的整体脉络，本仓库有相关笔记。

所以这一节是想说：把 RT-2 + 3D-LLM + BLIP2 + dp3 连起来读，就能看清"2D VLA → 3D 世界模型 VLA"的完整技术脉络。

原文信息

BibTeX

@inproceedings{zhen20243dvla,
  title     = {3D-VLA: A 3D Vision-Language-Action Generative World Model},
  author    = {Zhen, Haoyu and Qiu, Xiaowen and Chen, Peihao and Yang, Jincheng and Yan, Xin and Du, Yilun and Hong, Yining and Gan, Chuang},
  booktitle = {Proceedings of the International Conference on Machine Learning (ICML)},
  year      = {2024}
}

链接

arXiv：arxiv.org/abs/2403.09631
项目主页：vis-www.cs.umass.edu/3dvla

所以这一节是想说：这是 Zhen et al. 2024 年发表在 ICML 的工作，用"3D 点云 + 具身扩散模型 + 交互 token"把 VLA 升级成会看立体、会想象未来的生成式世界模型。

◼
