Enabling Visual Recognition at Radio Frequency (PanoRadar)

零基础可读精读笔记。数字来自 arXiv:2405.19516 原文 Table 1–4 及 §4–8。

一句话讲什么（TL;DR）

PanoRadar 把 TI AWR1843 单芯片 mmWave 雷达装到 8 cm 半径、2 Hz 转台上，合成 8×1200 圆柱虚拟阵列；再用 RF 自运动估计 + 2D CNN 提仰角分辨率，从纯射频信号生成 360° range image，在 12 栋建筑 leave-one-out 上达到 range MAE 15.76 cm（中位 3.39 cm）、语义 mIoU 48.0、检测 AP³⁰ 52.34%——首次在 RF 上跑通 法向/分割/检测 全套视觉任务。

*所以这一节是想说：PanoRadar = 机械合成孔径（物理提分辨率）+ LiDAR 监督学习（语义补细节）。*

---

这是个什么场景

消防机器人冲进 浓烟：相机白茫茫，LiDAR 激光被颗粒散射，毫米波却能穿透。但手里只有 几十美元、8 根竖直天线 的消费级雷达——单帧 角分辨率 ~15°，看到的像 一团糊回声，分不清墙和椅子。

PanoRadar 的解法像 边转身边拍手：

1. 电机转雷达 → 一圈采样等价 1200 个方位虚拟天线（合成孔径）；
2. 机器人还在走 → 用 多径回波 + 多普勒 自估 亚毫米级 运动并补偿；
3. 神经网络 用 配对 LiDAR 当老师，把 仰角维 从 14° 糊带 补成 LiDAR 级 range image；
4. 部署时拆掉 LiDAR，RF alone 输出 分割、检测、法向。

对比 Ouster OS0-64（~$9000） 参考 LiDAR，论文 Fig.1 展示 墙/地板/楼梯/人/椅 在 RF range image 上 结构可辨。

所以这一节是想说：场景是 烟/雾/暗光下移动机器人要「看见」3D 环境 + 语义。

---

之前的人怎么做的，为什么不够好

• 大型 mmWave 阵列 / Navtech CTS350-X：角分辨率高，但 贵、重、功耗大。
• 单芯片雷达直出 heatmap：便宜，但 ~15° 方位角，只能 人体检测/手势，做不了 LiDAR 级 3D。
• 滑轨 SAR（Guan 2020 等）：合成孔径有效，但 1.2 m 导轨、扫 5 分钟，移动机器人不可用。
• 借机器人平移做 SAR（Qian 2020）：只沿 运动方向 提分辨率，静止/横向 失效。
• RF-Pose / Person-in-WiFi / milliMap：从 RF 估 姿态/2D 地图，不是 通用 3D range + 视觉识别全套。
• RadarHD：神经 超分 heatmap，仍偏 2D，未系统做 分割/检测/法向。

缺口：缺 「COTS 雷达 + 全景 3D + 跨建筑泛化 + 视觉级下游头」 的完整系统。

所以这一节是想说：前人要么 贵，要么 2D/类人，要么 不能边走边 360° 成像。

---

这篇论文的新想法

双引擎公式：

$$\text{高分辨率 RF 3D} = \underbrace{\text{旋转圆柱 SAR}}{\text{方位+距离}} + \underbrace{\text{ML 仰角增强}}{\text{利用室内几何先验}} + \underbrace{\text{运动补偿}}_{\text{相干叠加}}$$

四块设计（Fig.3）：

1. 圆柱合成孔径：竖直 8 天线 阵列绕 z 轴 转 → 8×1200 虚拟阵；一圈 ~0.5 s 出 360°。
2. AoA–多普勒解耦：旋转引入 cos 非线性 → 相位补偿线性化 → Hough 找峰 分离 到达角 vs 径向速度 → RANSAC 正弦拟合 估 v, θ。
3. 2D CNN 做 3D 学习：RF 张量 512×64×256（方位×仰角×距离），把 距离维当 channel，预测 512×64 range image（省 3D 卷积显存）。
4. 全景学习：方位维 circular padding，物体跨 0°/360° 边界仍 整框检测。

所以这一节是想说：不是更大天线，而是 转 + 算 + 学 三件套。

---

它分几步做的（方法）

上图说明：Figure 1（ar5iv 原图）（论文原图）。

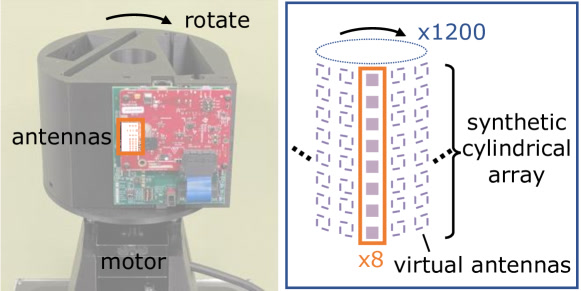

上图说明：Figure 2（ar5iv 原图）（论文原图）。

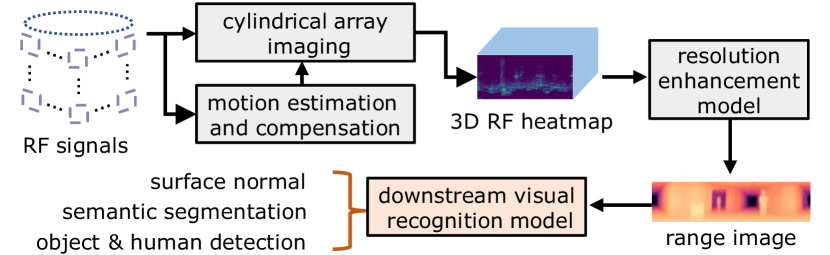

上图说明：Figure 3（ar5iv 原图）（论文原图）。

5.1 硬件与数据（§7）

输入：环境反射的 FMCW chirp（77–81 GHz，B=4 GHz）。

平台：

组件	规格
雷达	TI AWR1843 + DCA1000EVM
Chirp	256 samples，最大量程 10 m
转台	Nema 23 步进电机 2 Hz，半径 r=8 cm
真值	Ouster OS0-64 64 线 LiDAR
载体	Lynxmotion Mecanum 麦轮小车 + Jetson Nano 采数

输出（训练）：同步 RF raw + LiDAR 点云/ range image + 语义/框标注。

数据集：12 栋 校园建筑（1906–2013 年建），11,033 帧 RF–LiDAR 对，处理后 461 GB；20,546 物体实例；11 语义类（墙/地板/天花/门/窗/楼梯/电梯/栏杆/桌椅/人/垃圾桶）。

采集协议：机器人 带 LiDAR Teacher 巡楼；每帧 转台至少转满一圈 采 BF 输入；同步时间戳 对齐 LiDAR 点云 → range image 标签。部署阶段 LiDAR 可完全移除，仅 AWR1843+转台+GPU 即可 在线 range + 分割。

所以这一节是想说：训练 LiDAR 在车上；测试 可只用雷达。

---

5.2 圆柱阵列波束形成（§4）

静止机器人、仅转雷达 时，天线 a 在时刻 t 位置：

$$\vec{p}^a_t = (r\cos\omega t,; r\sin\omega t,; h^a)$$

对方向 $\vec{d}=(\cos\phi\cos\theta,;\cos\phi\sin\theta,;\sin\phi)$ 相干叠加 IF 信号：

$$B(\vec{d}) = \sum_{a,t} S^a_t \exp!\left(j\frac{4\pi,\vec{d}\cdot\vec{p}^a_t}{\lambda}\right)$$

再对 range FFT → 每个 (方位 θ, 仰角 φ) 一条 距离谱。

分辨率（原文 Lemma 4.1）：

维度	公式/数值
距离	$\Delta R = c/(2B)$ = 3.75 cm（B=4 GHz）
仰角	$\Delta\theta \approx 1.98/A$ rad → A=8 时 14.2°
方位	$\Delta\theta \approx 0.36\lambda/r$ → r=8 cm, λ=3.8 mm 时 0.96°

单圈输出张量：512×64×256（方位×仰角×距离 bin）。

局限（仅波束形成）：方位/距离 细，仰角 涂抹（Fig.4）—— motivates §6 ML。

为何选 90° 方位窗？ 论文 §8 仿真：天线 方向图 非全向，FOV 越大主瓣越窄；>90° 后分辨率增益 边际递减 而 算力线性增——故 trade-off 取 90° 滑动窗做 Eq.(3) 求和。

所以这一节是想说：转一圈 = 一次 LiDAR 式 snapshot，但 仰角仍糊。

---

5.3 机器人运动估计与补偿（§5）

问题：机器人平移 v 与 转台 ω 叠加 → 天线位置误差需 < λ/2 ≈ 1.9 mm（79 GHz）才 相干合成；IMU/轮速计 不够。

人话：合成孔径像 拼全景照片——每张 微错位 2 mm 整圈就 糊成鬼影；PanoRadar 从回波反推 走了多快、朝哪，而非盲信 IMU。

建模：反射体 n 距天线距离近似：

$$d(t) = R_n - \underbrace{r\cos(\omega t-\theta_n)}{\text{转台}} - \underbrace{vt\cos(\theta_v-\theta_n)}{\text{平移}}$$

慢时间 FFT 里 AoA 与多普勒混叠（Eq.9）：

$$f(t_c) = \frac{2}{\lambda}\big[r\omega(\underbrace{\omega t_c-\theta_n}{\text{AoA}}) - \underbrace{v\cos(\theta_v-\theta_n)}{\text{多普勒}}\big]$$

步骤：

1. 相位补偿 $e^{j4\pi r\cos(\omega(t_c-t))/\lambda}$ 把 cos 非线性 拉直 → 频谱 成线（Fig.6）。
2. Hough 变换 检线（斜率已知 2ω²r/λ）；峰位 → AoA；峰频 → 径向速度。
3. 多反射体 峰值落在 正弦曲线 $f=-2v\cos(\theta_v-\omega t_c)/\lambda$ 上 → RANSAC 拟合 得 v, θ_v。

精度（12 栋平均）：速度 8.48 mm/s，航向 1.09°。

多反射体为何必要？ 单个反射体只给 一条径向速度 $v\cos(\theta_v-\theta_n)$，无法解 二维速度 (v, θ_v)；环境 墙/桌/柱 提供 不同方位 n 的多条 正弦轨迹，类似 GPS 多卫星定轨。

补偿波束形成（Eq.11）：指数项加入 $\vec{v}\cdot t$ 位移 → 移动机器人图像 不再拖影（Fig.5 vs Fig.8）。

复杂度：连续 1D BF 两次（仰角再方位）→ O(ΘΦ W N log N)，优于 delay-and-sum O(ΘΦ W A N²)（Table 4 信号处理 ~11 GFLOPs BF）。

所以这一节是想说：运动估计算法 比 IMU 准一个数量级，是 移动 SAR 能否成立 的关键。

---

5.4 ML 仰角增强与 range image（§6.1）

输入：补偿后 512×64×256 RF 张量（与 LiDAR 网格对齐）。

输出：512×64 2D range image（每像素 = 该方向 第一反射体距离）。

架构要点：

• 7 阶段 ResNet，每阶段 4 blocks，通道倍率 (1,2,4,8,8,8,8)。
• Range 维 → channel，首层 4× 压缩 稀疏距离维。
• 损失：L1 + LPIPS perceptual（α=0.1） 保 楼梯/椅 高频细节。
• 玻璃 mask：LiDAR 看不见玻璃，mmWave opaque → masked L1 忽略玻璃区 错误 LiDAR 监督，RF 反而 恢复玻璃深度（Fig.11）。
• 多径：学 第一反射 = LiDAR 可见面，抑制 走廊鬼影（Fig.10）。

AdamW，lr 1e-3，50k/80k iter ×0.1 decay。

为何 target 是 2D range map 而非体素占用？ LiDAR 天然 稀疏点云，转 512×64 全景深度图 后 与 RF 网格对齐；2D 监督 避开通用 3D voxel <1% 占用 的 类别不平衡。Range 维进 channel 后，网络 沿方位/仰角卷积 = 在 「每个方向的距离谱」 上做 去模糊 + 填仰角。

Perceptual loss 必要性：纯 L1 倾向 中值平滑，楼梯台阶 被抹平；LPIPS 逼 高频结构 对齐 LiDAR（Fig.12 椅背/栏杆）。

所以这一节是想说：ML 不是替代 SAR，而是 把 14° 仰角糊带「脑补」成 LiDAR 结构。

---

5.5 视觉识别头（§6.2–6.3）

在 增强 range image 上接 计算机视觉 头（全 RF，无相机）：

任务	骨干	监督来源
表面法向	range 网 + 1 层 conv	LiDAR 点云估法向
语义分割	DeepLab + ResNet-101	11 类像素标签
物体检测	FPN + Faster R-CNN	3D box 投影
人体定位	检测框内 depth	range + 方位

全景学习：方位卷积 circular pad；检测 ROI pool 前水平复制；跨 0/360° 的框 IoU 特殊处理 → 边界 人不会被切成两个假框（Fig.14）。

标注流程（§6.4）：SAM 辅助 → 10% 人工 → 模型半自动 → 迭代至 50% 人工校正后 全自动推剩余。

11 类语义各自含义（部署时）：table/chair 可碰撞规划；human 触发 避让人体；door/elevator/stairs 影响 可达性图；window 与 玻璃 depth 联动 防穿窗。论文 首次 在 纯 RF range image 上 并行跑齐 这些 CV 标准头，而非 RF 专用小网络各训各的。

所以这一节是想说：range image 一旦像 LiDAR，下游 直接复用 CV 栈。

---

5.6 训练/测试协议

Leave-one-building-out：12 折，每次 1 栋测试、11 栋训练——测 跨年代/建材 泛化（Table 1 列 1906–2013 各栋 MAE）。

机器人速度：最大 0.6 m/s，均 0.39 m/s（室内典型）。每帧对应转台一转（~0.5 s），与 LiDAR 快照 时间对齐。

所以这一节是想说：不是 同楼刷分，而是 换楼还能用。

---

5.7 流程 ASCII

FMCW raw (AWR1843, 77-81GHz, 4GHz BW)
    → 转台 2Hz, r=8cm → 圆柱波束形成 → 512×64×256 RF cube
    → AoA-Doppler 解耦 + RANSAC → v,θ 补偿 (8.48mm/s, 1.09°)
    → 2D CNN range 增强 (L1+LPIPS, glass mask)
    → range image 512×64
         ├─ 法向头
         ├─ DeepLab 分割 (11类)
         └─ Faster R-CNN 检测 + 人体定位
    训练: LiDAR+标注 监督 | 部署: 仅 RF (~95ms@3090)

所以这一节是想说：Fig.3 四模块 §4→§5→§6.1→§6.2 串行。

---

关键数字（What works）

分辨率与硬件

项目	数值
虚拟阵列	8 × 1200
方位角分辨率（理论）	0.96°（r=8 cm）
距离分辨率	3.75 cm
仰角（仅 BF）	14.2°
转一圈时间	~0.5 s（2 Hz）
LiDAR 参考价	~$9000（OS0-64）

几何重建（Table 2–3, §8）

指标	Beamforming only	+ ML
Range MAE	—	15.76 cm（median 3.39 cm）
Chamfer 3D	26.6 cm	6.96 cm
Modified HD 3D	12.0 cm	3.23 cm

视觉识别（Table 2）

任务	指标	数值
表面法向	MAE	8.83°（median 2.17°）
语义分割	mIoU / pAcc	48.00 / 86.33
物体检测	AP³⁰ / AP⁵⁰	52.34 / 38.30
人体定位	range & azimuth	12.24 cm & 1.47°

运行时（Table 4, RTX 3090）

模块	时延 / FLOPs
运动估计	0.24 GFLOPs
Beamforming	11.36 GFLOPs
Range CNN	103.51 GFLOPs
下游识别	165.92 GFLOPs
Range 估计	51 ms
下游识别合计	44 ms
总计	~95 ms

所以这一节是想说：BF→+ML 点云 CD 26.6→7 cm 量级是 学习增益 的硬证据。

---

实验结果说明了什么

1. 首次 RF 视觉识别全套：法向/分割/检测 同一 range image 闭环，非 单人/单车 专用。

2. 跨建筑泛化：12 栋 LOBO，range MAE 10–30 cm 档（Table 1），最老/最新楼 都能用。

3. ML 必要：无 ML 点云 CD 26.6 cm；+ML 6.96 cm——多径/副瓣 靠学习压。

4. 玻璃优势：RF 看见玻璃深度，LiDAR 空洞；masked loss 避免学错。

5. 运动鲁棒：合成 motion error 扫描（Fig.19）→ 8.48 mm/s 实误差 下 imaging 仍稳。

6. 距离衰减：0–3 / 3–6 / 6–10 m 分段（Fig.21）→ 远距 SNR 降，分割靠 语义传播 稍稳。

7. 全景学习：跨边界框 circ model 全程 AP 不降（Fig.23）。

8. 与 milliMap 分工：milliMap 2D 占据 + 材质；PanoRadar 360° 3D range + CV 头——Ch19 形状层 升级。

9. 算力可部署性：Table 4 总计 ~281 GFLOPs；3090 上 95 ms 级 近实时，Orin Nano ~726 ms 需 工程优化——证明 不是离线批处理 demo。

所以这一节是想说：实验链 分辨率分析 → 运动 → ML 消融 → LOBO 视觉指标 完整。

---

你应该懂的几个新词

• FMCW / chirp：频率线性上升发射，回波 差频 → 距离。
• Synthetic aperture：天线 移动 等效 大孔径；PanoRadar 用 转台 而非 滑轨。
• Range image：每个 (方位,仰角) 像素存 距离，类似 LiDAR 全景深度图。
• AoA / Doppler 混叠：到达角与径向速度在 慢时间谱 里 同表现为频移。
• Chamfer Distance：两点点云 最近邻距离 均值，建图常用。
• Circular padding：卷积在 360° 全景 左右 无缝衔接。
• Cross-modal supervision：训练 贵传感器当老师，部署 只留便宜传感器。

所以这一节是想说：读 CartoRadar / RadarHD / RF-SLAM 会复用 SAR + LiDAR Teacher 词表。

---

它有什么搞不定的

1. 主要验证室内：仓库/驾驶 未系统测（§9 Limitations）。
2. 仰角仍靠 ML：硬件 仅 8 竖直天线；换 更多天线 可减模型 或提精度。
3. 必须转 + 宜动：静止监控 退化为 低分辨单帧；合成孔径 要运动/旋转。
4. 动态物体：多帧叠加 假设静态；移动人 模糊轨迹，仅靠 多普勒 部分分离。
5. 远距 >6 m：SNR 降，range/分割 变差（Fig.21）。
6. 学第一反射：刻意忽略多径 → 穿墙/绕射 利用 未开发。
7. LiDAR teacher 上限：玻璃/黑吸材料 标签偏；RF 独有信息 难 无标签学。
8. 算力：Jetson Orin Nano ~726 ms；边缘需 剪枝/蒸馏。

所以这一节是想说：PanoRadar 不是 LiDAR 平替，是 恶劣条件下可接受的 3D+语义。

---

它和别的几篇是什么关系

• primer 链（Ch19 / Topic VIII）：RF-Pose（看人）→ milliMap（2D 地图）→ PanoRadar（3D range + 视觉识别）。
• 同实验室线：UPenn Mingmin Zhao 组 — RF-Pose → PanoRadar → CartoRadar（SLAM）→ mmNorm。
• 互补：CartoRadar 解 位姿+全局图；PanoRadar 解 单帧 3D 质量——Ch19 假想 CartoRadar 骨架 + PanoRadar 填肉。
• RadarHD：可 叠在 BF 后 再超分；PanoRadar 已含 ML 增强。
• 具身：与 NeuralAids / Acoustic Swarms 同构 — 非视觉传感器 → 视觉级表示；介质换 mmWave。
• ImageBind 哲学：穷硬件 + 富 teacher ≈ 穷模态 + 富模态对齐（Ch19 §19.5.9）。

所以这一节是想说：PanoRadar 是 Ch19 形状层 的 3D 全景旗舰。

---

和本导读的关系

对应 Ch19: 射频感知 §19.5 PanoRadar 与 §19.1 三层架构（形状层）。建议路径：

1. Ch19 §19.5.2 合成孔径直觉（小孔沿墙走）；
2. 读本笔记 §5.2–5.4（BF + 运动 + ML）；
3. 对照 milliMap（2D cGAN 地图）看 2D→3D 跃迁；
4. 读 CartoRadar（19.6）理解 「几何 SLAM + 神经感知」 分工；
5. Ch18 末 多模态 延伸：future RF embedding 进统一空间。

*所以这一节是想说：Ch19 在 milliMap 之后用 PanoRadar 回答 「RF 能否做 LiDAR 式 3D CV？」——并为 CartoRadar SLAM 预留 高质量单帧感知。*

---

思考题

Q1：为何竖直放 8 天线再水平转，而不是水平阵列？

提示

转台绕 z 轴 → 合成 方位 大孔径；竖直阵 → 仰角 波束形成；各维 分工。

Q2：Eq.6 里两项「减」分别对应什么运动？

提示

r cos(ωt−θ) = 转台；vt cos(θ_v−θ) = 机器人平移 — 补偿前 图像拖影（Fig.5）。

Q3：为何把 range 维当 channel 而非 3D 卷积？

提示

§6.1：20m×20m×5m 2 cm voxel → 1000×1000×250 太大；occupancy <1% 稀疏。

Q4：玻璃 mask 损失忽略什么错误？

提示

LiDAR 穿透/不返射 玻璃 → 标签空；RF 有反射 → 不 mask 会 强迫 RF 学「无玻璃」。

Q5：leave-one-building-out 比 random split 严格在哪？

提示

防 记住某楼家具布局；Table 1 1906–2013 建材差异 仍测 MAE。

Q6：circ padding 解决什么检测 bug？

提示

§6.3：人跨 0°/360° 被 切成两个框 → panoramic ROI 复制+IoU 修复。

Q7：与 milliMap 的 cross-modal 有何同异？

提示

同：LiDAR Teacher；异：milliMap 2D 占据 cGAN；PanoRadar 360° range image + CV 头。

Q8：对具身机器人，PanoRadar 最适合哪类任务？

提示

浓烟/暗光室内导航+避障+识人；不适合 静态监控、纯旋转无平移 SAR 替代 LiDAR 全场景。

---

一些好奇心问答（FAQ）

Q：雷达芯片具体型号？

A：TI AWR1843 + DCA1000EVM，77–81 GHz，4 GHz 带宽，~$10 级 COTS（论文语境相对 $9000 LiDAR）。

Q：转台不转可以吗？

A：不行——方位 1200 虚拟阵 依赖 旋转；静止时 ~15° 级 角分辨，无全景。

Q：和 Tesla/车载 radar 区别？

A：车载多 前向 2D ACC；PanoRadar 360° 3D range + 语义，面向 机器人/搜救 而非 只跟车。

Q：代码/数据会开源吗？

A：摘要/结论写 will release code and dataset——以论文页面与作者 GitHub 为准。

所以这一节是想说：FAQ 覆盖 型号、转台必要性、车载对比、开源。

---

如果你想再深入

1. 先修：notes/millimap.md §cross-modal；Ch19 §19.5.2 合成孔径故事。
2. 精读 §5.1 推导：Appendix AoA–Doppler 线性化 与 Lemma 4.1 圆阵分辨率。
3. 对照 CartoRadar：位姿从 外给 → 自估 SLAM 的演进。
4. RadarHD 论文：BF 后 再超分 能否 叠 PanoRadar。
5. 硬件复现：AWR1843 + 2 Hz 转台 是 最小可复现集（LiDAR 仅训练期需要）。
6. Ch19 三层：把 PanoRadar 放在 形状层，与 RF-Pose 语义层、CartoRadar 位置层 对照读。

所以这一节是想说：PanoRadar 先懂 SAR 物理，再看 CNN 头，否则像魔法。

---

原文信息

@article{lai2024panoradar,
  title={Enabling Visual Recognition at Radio Frequency},
  author={Lai, Haowen and Luo, Gaoxiang and Liu, Yifei and Zhao, Mingmin},
  journal={arXiv preprint arXiv:2405.19516},
  year={2024}
}

• arXiv：https://arxiv.org/abs/2405.19516
• 机构：University of Pennsylvania（Mingmin Zhao 组）

所以这一节是想说：cite 时写 PanoRadar 系统，区分 AWR1843 硬件 与 UPenn 算法。

---
