mmCLIP: Boosting mmWave-based Zero-shot HAR via Signal-Text Alignment

给完全没接触过 AI / 无线感知的读者写的精读笔记。RF 三连定位：RF-SLAM 回答「人在哪」，NLOS-mmWave 回答「隔墙人在哪」，mmCLIP 回答「人在干什么」。

一句话讲什么（TL;DR）

用对比学习把毫米波雷达信号「翻译」进 CLIP 的文本语义空间——训练时见过走路、跑步，部署时只要写一句「太极拳」的文字描述，雷达就能认出来，不需要为新动作再采雷达数据。

所以这一节是想说：mmCLIP 给雷达装了一个借 CLIP 现成的「语言理解层」，实现零样本人体动作识别。

---

这是个什么场景

想象你在养老院做夜间监护。摄像头不能进卧室（隐私），可穿戴手环老人常常忘记戴。墙上装一颗几百块的毫米波雷达，它不拍照，只感知人体反射的电磁波——能知道「有人在房间里动」，但传统系统只会说「这是第 3 号动作」，而第 3 号是你训练时写死的类别列表里的。

明天养老院新增一项康复操「手臂画圈」。老办法：找 12 个志愿者对着雷达重复做 500 遍，重新训练模型——每加一种新动作就要重新采数据、重新标注、重新训练。

mmCLIP 想做的事是：护理员在系统里输入「a person is drawing circles with arms」（或用中文描述），雷达读到的信号就和这段文字在语义空间里对齐，直接分类，哪怕训练阶段从未见过「画圈」的雷达样本。

HAR（Human Activity Recognition，人体动作识别）：从传感器数据判断人正在做什么——走路、坐下、跌倒等。 类比：保安看监控辨认行为；HAR 是机器版，但传感器可以是摄像头、雷达、手环。

零样本（Zero-shot）：测试时出现训练时没见过的类别，模型仍要能识别。 类比：你只教过孩子认「猫」「狗」，第一次给他看「狐狸」的照片并告诉他叫 fox，他也能大致归类为「像狗的动物」——靠的是已有的语义结构，不是死记硬背。

毫米波雷达（mmWave Radar）：工作在 ~77 GHz，波长约 4 毫米，能测距离和速度，且比摄像头更保护隐私。 类比：蝙蝠超声波的电磁波版；穿烟雾、不依赖可见光。

所以这一节是想说：隐私场景下雷达很适合做动作识别，但「每加新动作就要重训」是落地瓶颈，mmCLIP 用零样本解决这个痛点。

---

之前的人怎么做的，为什么不够好

路线	做法	问题	类比
监督式雷达 HAR	采 N 类动作雷达数据 → 训练分类器	新动作 = 重新采集 + 标注 + 训练	字典只有 20 个词，遇到第 21 个词就懵
直接把雷达图当图片喂 CLIP	把 Time-Doppler 热力图当 RGB 图像	准确率约 31%，雷达图没有颜色纹理	把乐谱当照片给识图 AI
经典零样本 ZSL（CADA-VAE 等）	在手工特征空间做视觉-语义对齐	对雷达信号模态鸿沟大，约 53–58%	用英语字典查中文谐音，对不上
可穿戴 IMU	加速度计识别动作	需穿戴、老人配合差	必须每天戴手环

雷达数据为什么难采？

• 需要 TI IWR1443 等专用硬件、标定、同步
• 受试者要重复做动作，实验室场地有限
• 现有公开雷达 HAR 数据集往往只有十几类、规模小

CLIP 在图像上已能零样本分类，但雷达输出的是 Time-Doppler / Time-Range / Time-Angle 三张热力图，和自然图像统计特性完全不同。

所以这一节是想说：不是没人做 HAR，而是雷达数据太少 + 和 CLIP 图像空间不对路，需要专门的「信号→文本」对齐桥。

---

这篇论文的新想法

核心思路可以概括成三句话：

1. 借船出海：不自己训语言模型，把 CLIP 的文本嵌入空间当作已经组织好的「语义地图」，只训练一个雷达信号编码器把信号投射上去。
2. 把动作拆成属性：单词标签如 "walking" 太短；用 LLM 拆成「整体运动 / 躯干 / 手臂 / 腿 / 位置」五维描述，让相似动作（如「喝水」和「拿起物体」）在语义上靠近。
3. 合成数据 + 少量真实微调：从 AMASS/BABEL 3D 人体网格合成雷达信号做预训练，再用少量真实雷达数据 LoRA 微调，Bridging sim-to-real gap。

反直觉点：合成雷达不需要完美逼真——只要覆盖足够多的运动模式；真实世界的噪声和多径反射，交给 Stage 2 的 LoRA 在少量样本上学。

所以这一节是想说：对齐 CLIP 文本空间 + 属性分解 + 合成预训练，是 mmCLIP 区别于「直接当图片喂 CLIP」的关键。

---

它分几步做的（方法）

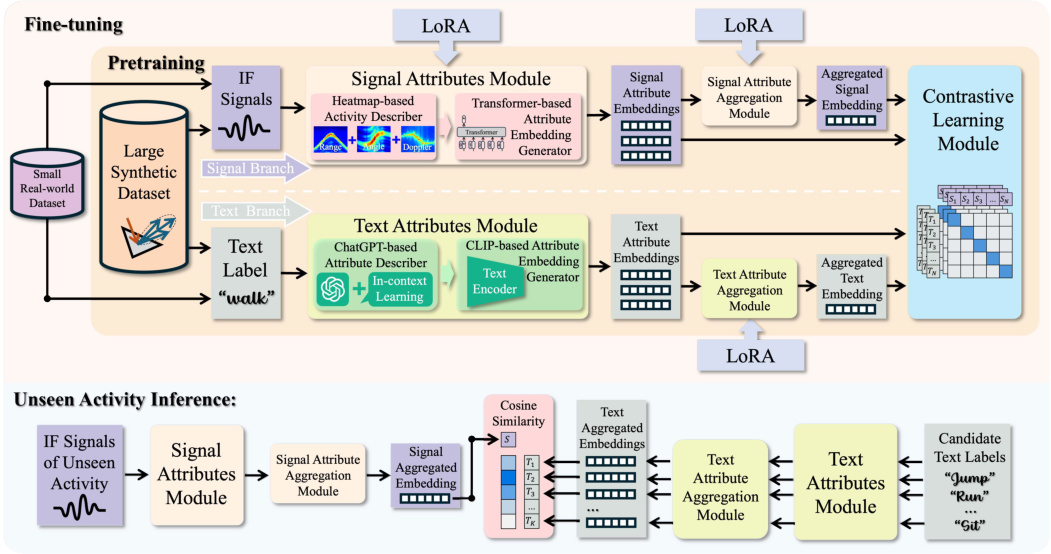

上图说明：Figure 1：mmCLIP 信号—文本对齐框架总览（论文原图）。

上图说明：Figure 7：未见活动类别上的零样本 HAR 效果（论文原图）。

整体可以想成「翻译学校」：CLIP 文本编码器是已经精通人话的翻译官（冻结）；mmCLIP 信号编码器是学生，用对比学习练习「这段雷达语和哪段文字说的是同一件事」。

┌─────────────────────────────────────────────────────────────┐
│                    mmCLIP 训练 / 推理总览                      │
├─────────────────────────────────────────────────────────────┤
│  文本侧（冻结 CLIP Text Encoder）                              │
│    动作名 "walking" → LLM 属性分解 → 5 条属性描述              │
│    → 5 个 512-d 文本嵌入 → MLP 融合 → 512-d 文本向量           │
├─────────────────────────────────────────────────────────────┤
│  信号侧（可训练 Signal Encoder + LoRA）                        │
│    雷达原始回波 → 3 张 heatmap (TD/TR/TA)                     │
│    → Patch Embedding → 6 层 Transformer → [CLS]               │
│    → 5 个并行 MLP head → 5 个 512-d 信号属性嵌入               │
├─────────────────────────────────────────────────────────────┤
│  对比学习：同一动作的信号属性 ↔ 文本属性 拉近；不同动作 推远      │
│  推理：cosine similarity 最高的文本类 = 预测动作                 │
└─────────────────────────────────────────────────────────────┘

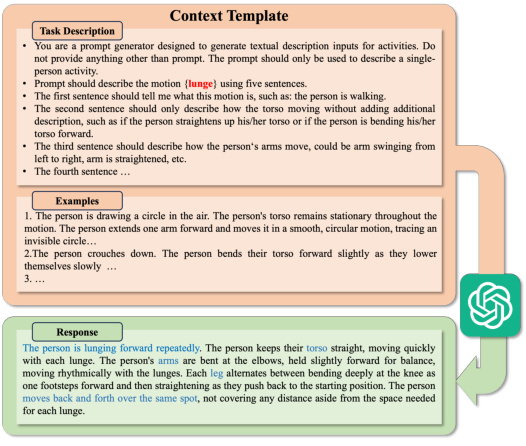

步骤 1：属性分解——把「一个动词」展开成五句人话

问题：CLIP 对单词 "jogging" vs "running" 的区分度不够；更糟的是 "drink water" 和 "pick up object" 文字差很多，但肢体运动很像。

做法：用 LLM（论文用 ChatGPT）把每个动作拆成 5 个属性维度：

属性	含义	walking 示例
General Movement	整体运动模式	steady forward locomotion
Torso	躯干	slight forward lean, rhythmic sway
Arms	手臂	natural pendular swing
Legs	腿	alternating flexion-extension
Location	空间位移	continuous forward displacement

每个属性单独过 CLIP 文本编码器 → 512 维；5 个拼接后再 MLP 压回 512 维。

为什么 5 维？ 消融显示去掉任一维或减到 3 维都会掉点（完整系统 76.4% vs 只用类别名 61.3%）。

所以这一节是想说：属性分解是在文本空间里给每个动作打多个锚点，让相似动作能「相遇」，不同动作能「分开」。

---

步骤 2：跨模态信号合成——没有雷达数据就「算」出来

输入：AMASS / BABEL 3D 人体网格序列（公开、带动作标签）。

输出：合成的 Time-Doppler、Time-Range、Time-Angle 三张 64×64 热力图。

流程：

SMPL 人体网格每一帧
  → 各关节 3D 坐标 p_k(t)
  → 算相对雷达的距离 r_k、径向速度 v_k、角度 θ_k
  → 按关节 RCS（雷达散射强度）权重叠加到 heatmap 格子
  → 高斯核扩散（模拟雷达分辨率）

RCS（Radar Cross Section，雷达散射截面）：物体「有多亮」地反射雷达波；不同身体部位反射强度不同。 类比：镜子正对你很亮，侧面看几乎不反光。

合成信号比真实「更干净」——少了多径、家具反射、相位噪声。论文 Fig.6 对比显示真实 TD 图更「脏」。这正是 Stage 2 需要 LoRA 的原因。

所以这一节是想说：用 3D 人体运动「物理仿真」雷达图，用海量合成样本补数据荒。

---

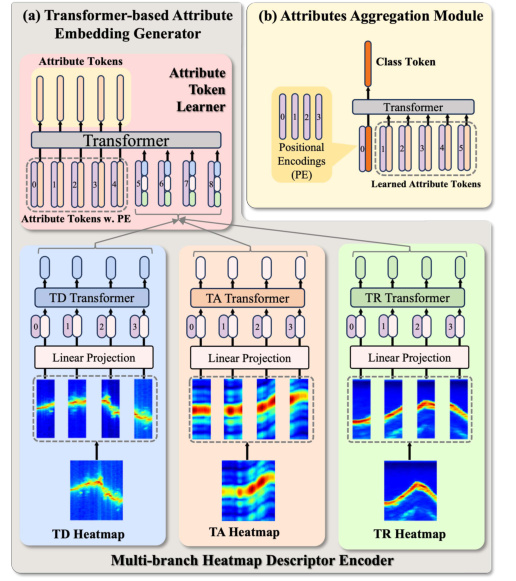

步骤 3：信号编码器——Transformer 读三张热力图

为什么用 Transformer 而不是 CNN？ 三张 heatmap 共享时间轴；Transformer 的自注意力可以在 TD/TR/TA 的 patch 之间做 early fusion。补充实验：ResNet-18 约 70.1% vs Transformer 76.4%。

架构：

3 × (64×64 heatmap)
  → 每张独立 Patch Embedding (4×4 patch)
  → + 位置编码 + modality embedding（标记 TD/TR/TA）
  → 6 层 Transformer (d=512, 8 heads)
  → [CLS] token
  → 5 个独立 MLP head → 5 个属性级信号嵌入

5 个 MLP 不共享权重——手臂运动和多普勒模式与腿不同，共享 head 约掉 5 个点。

所以这一节是想说：信号编码器为每个属性单独抽特征，和文本侧五属性一一对齐。

---

步骤 4：对比学习训练——InfoNCE 把信号和文字拉到一起

损失（每个属性各算一次，再求和）：

$$L = -\log \frac{\exp(\text{sim}(s_i, t_i)/\tau)}{\sum_j \exp(\text{sim}(s_i, t_j)/\tau)}$$

人话：在一个 batch 里，让「同动作的信号嵌入和文本嵌入」相似度最高；和其他动作的文本嵌入相比要明显更低。τ=0.07 让分布更「尖锐」，逼模型学细区分。

属性级 vs 全局级：在 5 个属性上分别对比，比融合后只对比一次高约 8%——强迫每个 head 真的学到对应部位信息。

两阶段训练：

阶段	数据	训练什么	目的
Stage 1	~50 万合成样本，120+ 动作类	信号编码器全部参数	学「运动模式↔语义」
Stage 2	真实雷达，仅 seen classes（每类 ~50 条）	LoRA (rank=4) + MLP 最后一层	适配真实噪声，unseen 数据绝不参与

LoRA 只动约 0.25% 参数（~12K / 4.8M），避免小样本全量微调过拟合。去掉 LoRA：62.1% vs 完整 76.4%。

所以这一节是想说：先在大合成数据上学对齐，再用极少真实数据微调硬件特性，零样本公平性靠「unseen 不进训练集」保证。

---

步骤 5：推理——7 毫秒做一次零样本分类

离线：所有候选动作的文本描述 → CLIP → 文本嵌入（可预计算缓存）

在线：雷达 → 3 heatmap → 信号编码器 → 信号嵌入
      → argmax cosine_similarity(信号, 文本_i)

推理不需要 ChatGPT（属性描述可提前写好），不需要 CLIP 图像编码器。论文报告单次前向约 7 ms（GPU），可边缘部署。

所以这一节是想说：部署时就是一个「信号向量 vs 文本向量库」的最近邻搜索，轻量。

---

关键数字（What works）

指标	数值	生活语境
10 类 unseen 零样本准确率	76.4%	10 种从未在雷达上训练过的动作，约 3/4 能认对
直接 CLIP 图像编码器	31.2%	比 mmCLIP 低 45 点——证明不能当普通图片
CADA-VAE / f-CLSWGAN	52.8% / 58.1%	经典 ZSL 在雷达上不够
去掉属性分解	61.3%（-15.1）	「walking」一个词不够，五属性描述是关键
去掉合成预训练	58.7%（-17.7）	没合成数据就缺运动模式覆盖
去掉 LoRA	62.1%（-14.3）	真实雷达噪声必须适配
只用 TD heatmap	68.2%	速度信息最重要；三图融合 +8.2
LoRA 参数量	0.25%	12K 可训练参数，小样本友好
雷达硬件	TI IWR1443, 77 GHz	商用开发板，非实验室定制
受试者 / 环境	12 人，3 房间	跨房间掉点约 3–5%
推理延迟	~7 ms	实时监护场景可接受

所以这一节是想说：76.4% 零样本是主结论；属性分解、合成预训练、LoRA 三者缺一不可，各贡献约 14–18 点。

---

实验结果说明了什么

主实验（Table 1）：三组互不重叠的 10-class unseen split，mmCLIP 平均 76.4%，显著高于所有基线。

跨房间：Room A 训练、Room B/C 测试，准确率只降 3–5%——模型学的是动作本身，不是某间办公室的家具布局。

跨人员：Leave-one-subject-out，标准差 < 4%——体型差异未造成系统性失败。

消融（Table 4 精神）：

• 属性分解 +15.1%：文本侧信息密度是瓶颈
• 合成预训练 +17.7%：雷达真实数据太少，必须靠仿真补覆盖
• 三 heatmap 融合：TD 单独 68.2% 已不错，TR/TA 提供距离和角度补信息

sim-to-real：纯合成训练直接上真实会掉 15–20 点；Stage 2 LoRA 拉回大部分差距。

所以这一节是想说：实验支持「对齐 CLIP 文本空间 + 属性 + 合成 + LoRA」整套设计，而不是某一个 trick 单独奏效。

---

你应该懂的几个新词

术语	一句话	类比
Time-Doppler (TD)	时间×速度热力图	录像里「多快在动」的折线图铺成网格
Time-Range (TR)	时间×距离	「目标离我多远」随时间变化
Time-Angle (TA)	时间×角度	「目标在左边还是右边」
InfoNCE	对比学习损失	班级点名：同名要起立，其他人坐着
LoRA	低秩适配，只微调小矩阵	大词典不改，只贴几张便签补新词
Seen / Unseen classes	训练见过的类 / 测试新类	考试：seen=复习过的题型；unseen=新题型
Contrastive alignment	正对拉近、负对推远	相亲会：配对成功坐一桌，其他人隔开

所以这一节是想说：读 mmCLIP 只要抓住 heatmap、对比学习、零样本 split、LoRA 四个词。

---

它有什么搞不定的

作者自述 + 读者视角：

1. 极相似动作：「正手挥拍」vs「反手挥拍」——毫米波角度/速度分辨率 + 属性描述粒度都不够。
2. 属性描述质量依赖 LLM：ChatGPT 若给出过于笼统的属性，文本嵌入区分度下降。
3. 单人场景：多人重叠时需先做目标分割；论文未解决。
4. 近乎静态的动作：「站立冥想」vs「站着发呆」——TD 图几乎空白，难以区分。
5. 代码未开源：复现需自搭合成管线 + 采雷达，门槛中等偏高。
6. LOS 假设：默认视距；与 NLOS-mmWave 结合是未来方向，非本文范围。

所以这一节是想说：mmCLIP 强在「常见动态动作 + 零样本」，弱在「细粒度 / 多人 / 静态 / 穿墙」。

---

它和别的几篇是什么关系

RF 三连（能力栈）：

硬件层：77 GHz FMCW 雷达 (IWR1443)
   ↓
空间层：[RF-SLAM](rf-slam.md) — 「人在 (x,y,z)」
   ↓
穿透层：[NLOS-mmWave](nlos-mmwave.md) — 「隔墙有体」
   ↓
语义层：mmCLIP — 「人在干什么」

组合愿景：「卧室 (3.2m, 1.5m) 处有人在做跌倒动作」= SLAM 定位 + mmCLIP 语义。

与 CLIP 系：

• 不训练新语言模型，复用 CLIP 文本空间——同 SayCan 借 LLM 知识、OpenVLA 借 VLM 的「借船出海」思路。
• 对比 CLIP 原文：CLIP 对齐的是图像-文本；mmCLIP 把「对齐」扩展到雷达-文本。

与同题 ZSL：

• Tent 等工作对齐 IMU/多传感器与语言；mmCLIP 专注 mmWave 物理仿真 + 属性分解，76.4% vs 直接 CLIP 31.2%。

所以这一节是想说：mmCLIP 在 RF 栈里补「语义层」，在 AI 栈里补「雷达进 CLIP 文本空间」。

---

和本导读的关系

• 系统导读：Ch19: 射频感知 — RF 三连中 mmCLIP 负责 HAR 语义
• 前置概念：Ch08 CLIP — 理解对比预训练与文本嵌入空间
• 对比阅读：同章 RF-SLAM、NLOS-mmWave 组成完整 RF 故事线

所以这一节是想说：放在 Ch19 里，mmCLIP 是「从几何到语义」的那一步。

---

思考题

Q1：为什么 mmCLIP 用「乘法式」的属性级对比，而不是把 5 个属性 embedding 平均后只做一次全局对比？

提示

属性级对比强迫每个 MLP head 提取对应部位信息（如 MLP_legs 关注 TD 图里下肢的多普勒模式）。全局对比会让信号编码器「偷懒」只学最容易的对齐维度。论文消融：属性级比全局高约 8%。

Q2：Stage 2 微调为什么严禁使用 unseen classes 的真实数据？

提示

否则零样本评估不再公平——模型在测试类上见过真实雷达波形，等于泄题。Stage 2 只用 seen classes ~50 条/类，学的是「真实噪声特性」，不是「记住 unseen 动作长什么样」。

Q3：合成雷达数据「不逼真」为什么还能 work？

提示

Stage 1 目标是学「运动模式 ↔ 语义属性」的对应，需要 多样性 覆盖 120+ 动作，而非完美复现多径反射。真实世界的「脏」特性（家具反射、相位噪声）由 Stage 2 LoRA 在少量真实样本上补。去掉合成预训练掉 17.7 点。

Q4：直接把 TD heatmap 存成 PNG 喂 CLIP 图像塔，和 mmCLIP 差在哪？

提示

雷达 heatmap 的统计分布与自然图像完全不同（无 RGB、纹理、边缘）。CLIP 图像塔在 4 亿图像上预训练，归纳偏置不对路 → 31.2%。mmCLIP 专门训信号 Transformer + 对齐 文本 空间，绕过图像塔。

Q5：「喝水」和「捡起物体」文字标签差很多，mmCLIP 如何利用它们的相似性？

提示

属性分解后两者在 arms/torso 描述上高度相似，文本嵌入距离近；信号侧也在属性空间对齐。模型可将在 seen 类上学到的「手臂前伸」模式迁移到 unseen 的类似动作——这是零样本能 work 的语义基础。

Q6：若与 RF-SLAM 联用，pipeline 应怎样串？

提示

RF-SLAM 输出多人轨迹与位置 → 对 each track 裁剪 ROI 内的雷达序列 → mmCLIP 做动作分类 → 输出「(x,y,z) 处 event=falling」。mmCLIP 不负责「在哪」，SLAM 不负责「在干什么」。

Q7：LoRA rank 从 4 提到 16 可能出什么问题？

提示

真实微调数据每类仅 ~50 条，rank 过高 → 可训练参数增多 → 过拟合 seen classes，unseen 泛化反而下降。论文补充材料：rank=8/16 在 seen 上涨但 unseen 掉；rank=4 是正则与适配的平衡点。

Q8：IMU 手环也能做 HAR，mmCLIP 的非接触优势在什么场景不可替代？

提示

卧室/浴室监护、 dementia 老人（不配合穿戴）、术后患者。雷达挂墙即测；代价是空间分辨率低、难辨细粒度手势。IMU 精确但需配合，雷达胜在「无感」。

---

一些好奇心问答（FAQ）

Q：需要什么硬件才能复现？

TI IWR1443 毫米波开发板（77 GHz FMCW）+ 单 GPU 训练。采集需 3 个房间、12 名受试者量级；真实数据集论文未公开。

Q：推理时必须联网调 ChatGPT 吗？

不需要。属性描述可离线预生成；推理只做信号编码 + 向量相似度。

Q：76.4% 够不够用？

监护场景「跌倒 vs 正常行走」类粗粒度任务足够做第一层告警；细粒度康复动作评估可能不够，需 few-shot 补充（论文 7-shot 会进一步涨点）。

Q：和 WiFi 感知 HAR 比呢？

WiFi CSI 更便宜但分辨率通常更低；mmWave 速度/角度分辨率更适合微动动作。mmCLIP 的思路可迁移到其他 RF 模态，但需重新训信号编码器。

Q：代码开源吗？

截至 SenSys 2024 论文，未提供官方代码；AMASS/BABEL 公开，合成管线需自实现。

所以这一节是想说：mmCLIP 是研究原型级系统，思想可复用，工程复现要预期合成+采雷达成本。

---

如果你想再深入

1. 前传：CLIP — 理解对比预训练与文本嵌入空间从哪来。
2. 同实验室 RF 栈：RF-SLAM → NLOS-mmWave → mmCLIP，按「定位→穿透→语义」顺序读。
3. 音频对标：CLAP（audio-text alignment）——同一「对齐到 CLIP 式空间」范式的不同模态。
4. 数据基础：AMASS / BABEL 3D 人体运动——理解合成管线源头。
5. 后续方向：多人追踪 + 连续动作分割 + 与 LLM 生成自然语言活动描述。

所以这一节是想说：mmCLIP 读完应接着补 CLIP 和 RF 三连另外两篇，形成完整 RF 感知叙事。

---

原文信息

@inproceedings{cao2024mmclip,
  title={mmCLIP: Boosting mmWave-based Zero-shot HAR via Signal-Text Alignment},
  author={Cao, Qiming and Xue, Hongfei and Liu, Tianci and Wang, Xingchen and Wang, Haoyu and Zhang, Xincheng and Su, Lu},
  booktitle={Proceedings of the 22nd ACM Conference on Embedded Networked Sensor Systems (SenSys)},
  year={2024},
  doi={10.1145/3666025.3699331}
}

• 论文 DOI：doi.org/10.1145/3666025.3699331
• 本地原文：papers/mmclip/paper.md

◼
