High Resolution Point Clouds from mmWave Radar

这是一份写给"完全没接触过雷达/点云"的读者的精读笔记。全程类比、术语先定义。读完你能讲清"为什么便宜的毫米波雷达点云又稀又乱，而 RadarHD 用一个神经网络就能把它变成接近激光雷达那样清晰的点云，还能在浓烟里工作"。

一句话讲什么（TL;DR）

训练一个端到端的神经网络，把一颗便宜的单芯片毫米波雷达"看糊的、又稀又乱的"数据，翻译成接近激光雷达（LiDAR）那样清晰、稠密的点云——而且在浓烟弥漫、雷达没见过的房间里也照样管用，生成的点云还好到能直接喂给现成的激光雷达建图/里程计软件。

所以这一节是想说：这篇论文用深度学习给廉价毫米波雷达"提清晰度"，让它输出激光级的点云。

---

这是个什么场景

机器人和自动驾驶要"看清"周围的三维结构，主流靠激光雷达（LiDAR）——它发激光、测反射，能生成又密又准的点云（一堆代表物体表面的三维点）。但激光雷达有两个硬伤：贵，而且怕烟雾灰尘（激光会被颗粒散射，火场、沙尘暴里就废了）。

毫米波雷达正好补这两个短板：便宜（一颗单芯片才几十块）、而且发的是无线电波，穿烟穿尘不怕黑。消防、矿井、沙尘环境里它是理想传感器。问题是——便宜雷达的成像质量太差：点云极稀疏（没几个点）、还混着大量假点（镜面反射、旁瓣杂散），根本没法像激光那样勾勒出清晰的墙壁和物体轮廓。

RadarHD 要问的是：能不能用深度学习，把廉价雷达这堆"稀又乱"的数据，提升成接近激光雷达那样清晰稠密的点云？

所以这一节是想说：目标是让又便宜又抗烟尘的毫米波雷达，也能产出接近激光雷达质量的点云。

---

之前的人怎么做的，为什么不够好

• 传统雷达信号处理（CFAR 等)：用固定的算法从雷达回波里挑"目标点"。但单芯片雷达分辨率太低、假点太多，挑出来的点云还是又稀又乱。
• 直接用激光雷达：质量好，但贵、怕烟尘——正是要规避的。
• 把雷达当普通图像做图像处理：论文特别指出，雷达信号有"sinc 状扩散"（一个真实目标在雷达图里摊成一团旁瓣，不是一个干净的点），不符合传统图像处理的假设，直接套图像方法效果差。
• 已有的雷达增强方法：多针对特定场景或需要多芯片/扫描式雷达，把"最便宜的单芯片"做到激光级的很少。
• 共同短板：传统处理挑不出好点云，图像方法水土不服，激光又贵又怕烟。

所以这一节是想说：传统信号处理挑不出清晰点云，套图像方法又水土不服，缺一个专为雷达特性设计的学习方案。

---

这篇论文的关键想法

三个关键点：

第一，把"提清晰度"变成一个端到端的学习问题。 不再用手工规则从回波里挑点，而是训练一个神经网络：输入是低分辨率雷达数据，输出是"激光雷达那样"的高分辨率点云。让网络自己从数据里学会"哪些回波是真墙、哪些是假点、真实结构长什么样"。

第二，用"雷达 + 激光"配对数据来教。 关键在监督信号：作者同时采集大量原始 I/Q 雷达数据和同场景的激光雷达点云，配成对子。激光点云当"标准答案"，教网络把雷达数据翻译成激光级点云。数据覆盖多种室内场景，让网络学到通用规律。

第三，为雷达特性定制处理，克服镜面/杂散反射和 sinc 扩散。 因为雷达信号不像普通图像，作者设计的网络和数据表示专门应对"镜面反射、杂散假点、sinc 状能量扩散"这些雷达独有的麻烦（具体架构需读原文，思路上类似图像超分辨/翻译网络，但适配雷达的极坐标/距离-角度表示）。

结果：即使在训练时没见过的房间、甚至浓烟遮挡下，也能生成丰富清晰的点云，且质量高到能直接接现成激光雷达的里程计和建图流程。

所以这一节是想说：核心是"端到端学习 + 雷达-激光配对监督 + 针对雷达特性定制"，把糊雷达提成激光级点云。

---

它分几步做的（方法）

方法分四块：数据表示、配对数据采集、翻译网络、输出点云与下游对接。逐块按"输入 → 处理 → 输出"讲。

1. 雷达数据表示：把回波整理成网络能学的形式

输入。 单芯片毫米波雷达的原始 I/Q 回波数据。

处理。 把原始回波处理成一种保留距离和角度信息的表示（如距离-方位角的雷达热力图/图像）。要点在于：雷达的能量呈 sinc 状扩散、还有镜面/杂散反射，所以这个表示不能当普通照片看待，网络要在这种"带旁瓣、带假点"的输入上学。

I/Q 信号 / 距离-方位图：雷达回波的标准表示，横轴/纵轴对应距离和角度，亮度是回波强度。sinc 扩散指一个点目标会在图上摊成一条亮纹而非一个亮点。

输出。 适合喂给神经网络的雷达输入表示。

所以这一节是想说：先把带旁瓣、带假点的雷达回波整理成网络友好的距离-角度表示。

2. 配对数据采集：雷达和激光同场景对齐

输入。 一套同时装了单芯片毫米波雷达和激光雷达的采集设备，在多种室内环境里走。

处理。 同一时刻、同一场景，雷达采一份数据、激光采一份点云，两者时空对齐配成对子。激光点云是"标准答案"（ground truth）。作者在多样的室内场景采集大量这样的配对，保证网络学到的是通用规律而非某个房间的特例。

输出。 大规模"低分辨率雷达输入 ↔ 高分辨率激光点云答案"的训练数据。

所以这一节是想说：用激光点云当标准答案、雷达当输入，配对起来就是教网络"提清晰度"的教材。

3. 翻译网络：从糊雷达生成清晰点云

输入。 雷达输入表示（低分辨率、带假点）。

处理。 一个端到端神经网络（思路类似图像超分辨/图到图翻译，但适配雷达特性）学习一个映射：低分辨率雷达 → 高分辨率、激光级的点云表示。训练时用激光答案做监督，网络逐渐学会：抑制镜面/杂散假点、补全稀疏结构、还原真实的墙壁和物体轮廓。因为雷达穿烟，网络学到的结构信息在烟雾下依然成立。

输出。 一个能把任意糊雷达输入翻译成清晰点云的模型。

所以这一节是想说：网络在配对数据上学会"去假点 + 补结构"，把稀乱雷达变成激光级点云。

4. 输出点云与下游对接

输入。 网络输出的高分辨率点云。

处理。 关键验证：这些生成的点云不是"好看就行"，而要好用——作者把它们直接喂给现成的激光雷达里程计和建图（SLAM）软件，看能不能正常工作。能用，就说明点云质量真的达到了实用级别。

输出。 可直接用于导航/建图的高质量点云，且在未见场景和浓烟下依然有效。

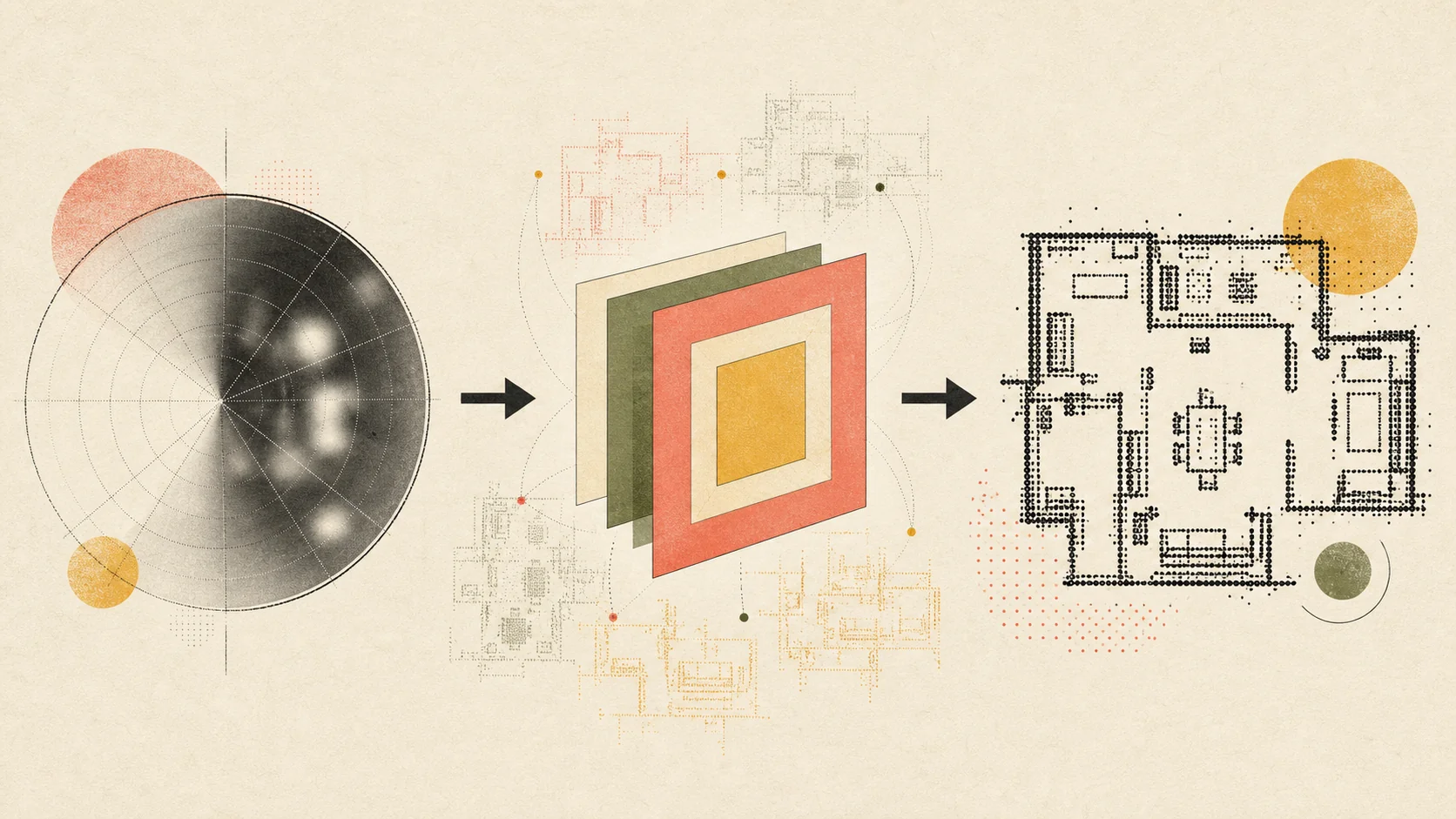

下面用 ASCII 图把整体流程画出来：

   训练:
     雷达 I/Q ─► 距离-角度表示(稀+假点) ─┐
                                          ├─► 翻译网络 ─► 生成点云
     激光雷达点云(标准答案) ─────────────┘        │  与答案比对, 反向优化
                                                    ▼
   推理(含未见房间/浓烟):
     糊雷达 ─► 翻译网络 ─► 激光级清晰点云 ─► 现成 LiDAR SLAM/里程计

再用一张 ASCII 图对比"传统雷达点云 vs RadarHD"：

   传统雷达:  . ·   ·      .   ·     (稀疏 + 假点, 认不出墙)
   RadarHD :  ▁▁▁▁▁▁▁▁     ▏        (稠密清晰, 墙壁轮廓分明, 接近激光)

所以这一整节是想说：RadarHD = 雷达表示 + 雷达/激光配对 + 翻译网络 + 下游对接验证，把糊雷达炼成可用的激光级点云。

---

下图概括本篇在「关键数字」节前的核心结果脉络（便于对照后文表格）：

【High Resolution Point Clouds from m… · 关键结果概览】

   设定 / 数据          方法要点              主结果
        │                   │                    │
        ▼                   ▼                    ▼
   训练           ──► 方法核心                   ──► …
   评测           ──► 主指标提升                  ──► ↑ 论文主结论

   （对照下方表格中的原文数字与消融）

---

关键数字（What works）

数字来自论文摘要（arXiv:2206.09273）；具体的分辨率提升指标、点云精度数值属正文，标注"需读原文"。

项目	数值/结论	说明
传感器	单芯片毫米波雷达	低成本
监督信号	激光雷达点云	高分辨率答案
输入	原始 I/Q 雷达数据	端到端从原始学
训练场景	多样室内	求泛化
未见场景	仍能生成丰富点云	泛化验证
浓烟遮挡	仍有效	雷达穿烟优势
下游	可接现成 LiDAR SLAM/里程计	质量达实用级

三个要点：第一，端到端从原始 I/Q 学，而非在传统处理后的稀疏点上修补，让网络能最大限度榨取雷达信息；第二，未见场景 + 浓烟下仍有效，证明它学到的是通用结构而非记住房间，且发挥了雷达穿烟的物理优势；第三，点云能直接接现成激光 SLAM，是"质量达实用级"的硬证据——这比任何主观指标都有说服力。

所以这一节是想说：从原始学、泛化到未见/浓烟、点云能接现成激光软件，是 RadarHD 的三个关键证据。

---

实验结果说明了什么

论文实验主要证明：

• 能提清晰度：从又稀又乱的雷达数据生成接近激光质量的稠密点云，验证了"用学习提分辨率"的可行性。
• 泛化到未见场景：在训练时没见过的房间也能生成好点云，说明学到的是通用的"雷达→结构"映射。
• 抗烟雾：在浓烟遮挡下依然有效，发挥了雷达相对激光/视觉的核心物理优势——这是它最有价值的应用场景（消防、矿井）。
• 点云真的好用：直接喂给现成激光雷达里程计/建图软件能正常工作，说明质量达到了实用门槛，而非仅仅"看起来清楚"。

所以这一节是想说：实验证明生成的点云既清晰、又泛化、又抗烟、还能直接被现成激光软件使用。

---

你应该懂的几个新词

• 毫米波雷达（mmWave radar）：发毫米波无线电、看回波的传感器，便宜、穿烟穿尘、不怕黑。
• 激光雷达（LiDAR）：发激光测反射，生成又密又准的点云，但贵且怕烟尘。
• 点云（point cloud）：一堆代表物体表面的三维点，用来描述场景几何。
• I/Q 信号：雷达回波的标准复数表示，保留幅度和相位。
• 距离-方位图（range-azimuth heatmap）：雷达回波按距离和角度摊开的热力图。
• sinc 扩散 / 旁瓣：一个点目标在雷达图里摊成亮纹而非亮点，是假点和模糊的来源。
• 镜面/杂散反射（specular/spurious reflection）：雷达里的假目标，主要噪声。
• 端到端学习（end-to-end）：从原始输入直接学到最终输出，中间不靠手工步骤。

所以这一节是想说：毫米波雷达 vs 激光、点云、sinc 扩散是理解本篇的关键词，也是射频感知通用词汇。

---

它有什么搞不定的

• 仍受雷达物理分辨率限制：网络能"补"和"去噪"，但雷达本身角分辨率有限，极精细的结构仍难还原，且补出来的细节有"猜"的成分。
• 可能产生幻觉结构：既然是学习生成，网络可能补出实际不存在的墙或物体（尤其在训练分布外）。
• 依赖配对数据：需要激光当答案来训练，采集成本不低；覆盖不到的环境类型可能退化。
• 动态物体/人：训练多在静态场景，场景里有移动的人时表现如何需谨慎。
• 室内为主：论文聚焦室内，室外大尺度场景是否同样有效需另行验证。

所以这一节是想说：它提升明显，但受雷达物理极限、幻觉风险、配对数据依赖和场景范围限制。

---

它和别的几篇是什么关系

• 同赛道：milliEgo（用雷达做里程计）、RF-SLAM（射频建图定位）是毫米波感知的邻居，RadarHD 专注"把雷达变清晰点云"这一环，可给它们提供更好的输入。
• 前身：传统雷达信号处理（CFAR）、以及"雷达穿烟"类工作（如 See through smoke）是背景。
• 技术邻居：图像超分辨、图到图翻译（如 pix2pix、U-Net）提供了"学习提清晰度"的范式，RadarHD 把它适配到雷达。
• 对照：激光雷达是它的"标准答案"和要逼近的目标；视觉方法是怕烟的对照。

所以这一节是想说：RadarHD 是"用学习给雷达提清晰度"的代表，为毫米波感知生态提供更好的点云输入。

---

和本导读的关系

本笔记对应导读 Ch19: 射频感知。Ch19 讲的是"用无线电波替代/补充视觉去感知世界"，核心动机是电磁波能穿透遮挡、不怕烟尘黑暗。RadarHD 在这条线里代表"雷达成像质量提升"这一支——它把廉价雷达的短板（点云稀乱）用深度学习补上，让"便宜 + 抗烟 + 清晰"三者兼得。读完本篇再看同章的 milliego（雷达里程计）、rf-slam（射频建图）、rfpose-ot（雷达估姿态），能拼出"毫米波感知能做什么"的全景。

所以这一节是想说：把 RadarHD 放进 Ch19，它对应"雷达成像/点云增强"这一格。

---

思考题

Q1：为什么"把雷达数据当普通照片做图像处理"效果不好？

提示

雷达有 sinc 扩散和镜面/杂散反射，一个点摊成亮纹、还有假点，不符合普通图像的假设。需要为雷达特性定制。

Q2：用激光点云当"标准答案"来训练，隐含了什么前提和风险？

提示

前提是激光点云在训练时可用且准确。风险是网络学的是"逼近激光"，激光的盲区/误差也会被继承，且训练分布外可能失效。

Q3：RadarHD 生成的点云可能有"幻觉结构"，这在导航中有多危险？如何缓解？

提示

补出不存在的墙可能导致误判、碰撞或绕路。可结合置信度、多帧一致性、或与其它传感器交叉验证。

Q4：为什么"能接现成激光 SLAM"比"点云看起来清晰"更有说服力？

提示

好看是主观的，能被为激光设计的软件正常使用是客观的实用门槛。想想"可用性"作为评价标准的价值。

Q5：浓烟下 RadarHD 仍有效，靠的是什么物理性质？激光/相机为什么不行？

提示

毫米波波长远大于烟雾颗粒，基本不被散射；激光和可见光会被烟雾颗粒散射衰减。

Q6：端到端从原始 I/Q 学，相比"在传统处理后的稀疏点上修补"，好处是什么？

提示

传统处理已经丢了很多信息，在其结果上修补上限低。从原始学能让网络榨取更多原始信息。

Q7：RadarHD 提供清晰点云，milliEgo 做里程计，二者能怎么配合？

提示

RadarHD 的清晰点云可作为更好的输入喂给里程计/SLAM，可能提升定位精度。想想"感知增强 + 定位"的流水线。

---

一些好奇心问答（FAQ）

Q：RadarHD 能完全取代激光雷达吗？

不能完全取代。它让廉价雷达在抗烟尘、低成本场景下逼近激光，但雷达物理分辨率有限、且生成有"猜"的成分。它是"激光失效或太贵时"的强力替代/补充。

Q：它在浓烟里也能生成清晰点云，是不是"看穿"了烟？

雷达发的无线电波本就不太被烟雾散射，所以雷达数据在烟里基本不受影响，网络再把它提成清晰点云。不是"看穿"，是"本来就不受烟影响"。

Q：生成的点云可信吗？会不会瞎补？

在训练分布内较可靠；分布外或极端场景可能补出幻觉结构，需谨慎并结合其它验证。

Q：这套方法只能用于室内吗？

论文主要在多样室内场景验证。室外大尺度是否同样有效需另行研究。

所以这一节是想说：它是"廉价抗烟的激光替代/补充"，可信度在训练分布内高，室外和幻觉是待验证点。

---

如果你想再深入

1. 同赛道：milliEgo / RF-SLAM — 看雷达里程计与建图如何用点云。
2. 背景：See through smoke — 理解"雷达穿烟"的应用动机。
3. 技术范式：U-Net / pix2pix — 理解"学习提清晰度/图到图翻译"的骨架。
4. 对照：激光雷达 SLAM（如 LOAM） — 理解它要对接的下游软件。
5. 传统：雷达信号处理（CFAR） — 理解它替代的老办法。
6. 同章：rfpose-ot / millimap — 看毫米波感知的其它任务。

所以这一节是想说：把传统雷达处理 → RadarHD → milliEgo/RF-SLAM 串起来，能看清"雷达感知从原始信号到清晰点云再到定位建图"的链路。

---
