CartoRadar: RF-Based 3D SLAM Rivaling Vision Approaches

35 min read · 12123 字 · ⭐⭐⭐⭐ · 长篇结构化

#3D #vision #RF-radar #navigation

Guide Ch01 中讲解 Guide Ch02 中讲解 Guide Ch06 中讲解 Guide Ch07 中讲解 Guide Ch19 中讲解 Guide Ch22 中讲解

给"完全没接触过 AI / 机器人"的读者写的精读笔记。所有专业词第一次出现都会解释清楚。只看这份笔记就能理解全文机制。

一句话讲什么（TL;DR）

给机器人装一颗几百块的毫米波小雷达，让它一边走一边画出厘米级精度的 3D 地图。关键创新是让 AI 学会说"我对这个预测不太确定"，从而自动忽略不靠谱的测量，最终在 14 层楼的实测中打败了所有相机方案。

所以这一节是想说：这是一篇让"看不见"的机器人重新看见世界的论文——不靠光，靠电磁波。

这是个什么场景

想象你半夜起来上厕所，房间漆黑，你伸着手摸着墙慢慢走——心里默数着几步到门、几步到马桶。你其实正在做两件事：记住自己走到哪儿了（定位），同时在脑子里画出房间的布局（建图）。机器人每天都面对同样的难题，学术界给这件事起了个正式名字：SLAM。

SLAM（Simultaneous Localization and Mapping，同时定位与建图）：机器人边走边画地图，同时还得知道自己在地图上的哪一格。类比：第一次进迷宫，你边走边在脑子里画路线图，还要记住自己当前站在哪。

把场景再升级一下：消防员冲进着火的写字楼救人。走廊里全是浓烟，伸手不见五指；玻璃幕墙到处反光；后面跟着的搜救机器人想帮忙。可是它头上装的相机，就跟你洗澡时起雾的眼镜一样——啥都看不清。

现在主流做法有两种，但都有硬伤。用相机，便宜，但怕黑、怕烟、怕玻璃（玻璃反光会让它误以为前面没东西）。用激光雷达（LiDAR），准，但一台九千美元起步，碰到玻璃还会"穿透"过去，当玻璃后面是空气。

激光雷达（LiDAR）：用激光打出去再接回来，靠"激光跑了多久"算距离。扫地机器人头顶那个会转的小转盘，就是简易版激光雷达。

那能不能换个工具？这篇论文的答案是：用雷达。

雷达 / 射频（Radio Frequency, RF）：发射电磁波出去，等回波反射回来算距离。类比：蝙蝠用声波回声定位飞行；雷达就是把声波换成了电磁波。

雷达的好处是：电磁波穿烟、穿黑、能"看见"玻璃（对它而言玻璃就是一面普通的墙）。但麻烦在于：过去的雷达 SLAM 只能画 2D 俯视图（像扫地机那种平面图），看不到天花板和楼梯；而且常常定位偏半米——这种精度下，机器人想"走到椅子前停下"都做不到，会直接把椅子撞翻。

本论文要做的事情就是：用一颗 300 美元的毫米波雷达，做出能和九千美元激光雷达媲美的 3D SLAM。在这个导读里，CartoRadar 是"RF 三连"的第一篇，定位为"定位和建图"的基石——后续的 mmCLIP 会在此之上加语义理解，NLOS-mmWave 会在此之上加非视距感知。

所以这一节是想说：在烟雾黑暗等极端环境里，机器人需要一种新的"眼睛"——雷达，但雷达过去的精度太差了，CartoRadar 要把它推到和相机甚至 LiDAR 一个量级。

Plate Nº IICartoRadar — 场景示意：这论文要解决的现实问题

之前的人怎么做的，为什么不够好

要理解 CartoRadar 的贡献，先得知道它站在谁的肩膀上、又踩在了谁的痛处上。下面把主流方案和问题排成一张表：

方案	代表方法	优势	硬伤	类比
相机 SLAM	ORB-SLAM, RTAB-Map	便宜、有颜色信息	怕黑、怕烟、怕玻璃	蒙眼走迷宫
激光雷达 SLAM	LOAM, LIO-SAM	高精度	9000 美元起步、穿透玻璃	买了超贵眼镜，碰到玻璃门还是撞上去
2D 雷达 SLAM	milliMap, Radarize	不怕烟不怕黑	只有 2D 平面图、无法看到天花板和楼梯	只画了一楼的俯视图，但你找的人在三楼
3D 雷达 SLAM（早期）	4DRadarSLAM	用昂贵 4D 雷达	定位误差超 1 米、不产出完整地图	导航 App 位置偏差一个篮球场
AI 增强雷达成像	RF 成像 + ML	分辨率大幅提升	存在"长尾误差"——大部分准，偶尔几个点错得离谱	外卖大部分 30 分钟到，偶尔一单等 3 小时

长尾误差（long-tail error）：大多数预测都很准，少数几个错得特别离谱。画在统计图上像一条长长的尾巴。类比：班里大部分同学考 80-90 分，但有两个偏科同学一个考 30、一个考 5，把平均分拉得很难看。

最后这一条最关键。当前最先进的 RF 成像系统（论文引用的 [39]）在中位数误差上只有 3.4 厘米，相当不错。但它的第 90 百分位误差高达 32 厘米——几乎是中位数的 10 倍。这意味着你有 10% 的测量点会偏差 30 厘米以上。这些"暴雷点"拼成 3D 地图时，地图就会扭曲变形，就像你拼乐高时有几块歪了，整个模型都跟着歪。

所以这一节是想说：以前的方法要么瞎、要么贵、要么只能 2D、要么偶尔会出大错。CartoRadar 需要同时解决"3D"和"不怕长尾误差"两个问题。

这篇论文的新想法

一句话概括 CartoRadar 的灵魂创新：让 AI 不光给出预测，还要给出"我对这个预测有多大把握"的分数。 把握小的预测，在拼地图时被自动降低权重，从而避免长尾误差污染整张地图。

更具体地说，这篇论文提出了三件事：

一种不需要重新训练 AI的方法来估计每个预测点的不确定性——只需要给同一份输入加不同的随机噪音跑多遍，看结果稳不稳。
一种感知不确定性的 SLAM 算法——用占据场（而不是传统 NeRF 的体积渲染）来表示 3D 空间，并把不确定性编码进训练的"扣分公式"里。
一套多进程并行的在线系统——让雷达信号处理、里程计估计、地图训练、回环检测四件事同时进行。

这三件事叠在一起，才让一颗 300 美元的雷达做出了比 9000 美元 LiDAR 还精细的 3D 地图。

所以这一节是想说：这篇论文的核心贡献就是"让 AI 学会说'我不太确定'"，然后把这种自知之明贯穿到建图的每一步。

它分几步做的（方法）

把整套方法想成做菜：先把食材（雷达信号）切好并标好"哪块新鲜哪块不太新鲜"（不确定性量化），再按食谱（占据场 + 概率学习）摆盘成一道立体的 3D 房间（SLAM 建图），最后让厨房里几个灶头同时开火（在线并行），菜才能热腾腾地端上桌。

整个系统分为三大组件、五个细分步骤。下面逐一展开。

步骤 0：先搞懂雷达是怎么"看"东西的

在进入 CartoRadar 的算法之前，我们需要理解它的"眼睛"——毫米波雷达——是怎么工作的。

毫米波雷达（mmWave Radar）：工作在 77-81 GHz 频段的雷达。"毫米波"是因为这些电磁波的波长大约 4 毫米。类比：蝙蝠发出超声波，听回声来感知周围环境。毫米波雷达发出电磁波，收回波来感知环境。区别在于电磁波比声波快 100 万倍，穿透力也强得多。

CartoRadar 使用的硬件是 TI AWR1843——一颗售价约 300-500 美元的商用毫米波芯片。它工作在 77-81 GHz（4 GHz 带宽），一次"扫描"可以探测最远 10 米内的物体。

但单颗雷达芯片的角分辨率很低（想象你透过一层毛玻璃看世界），所以论文用一个步进电机让雷达以 2 Hz（每秒两圈）的速度旋转，形成一个"合成孔径"。

合成孔径（Synthetic Aperture）：天线物理上很小，但通过移动天线并把不同位置收到的信号叠加处理，等效于一个大得多的天线——分辨率因此大幅提升。类比：你用手机拍全景照片时，手机镜头其实很小，但你横着移动手机，让它在不同位置拍下很多张小照片，拼在一起就得到了一张宽画幅的全景——合成孔径就是雷达版的"全景拍摄"。

旋转一圈后，雷达得到的是一张"3D 热力图"（RF heatmap），维度是仰角 x 方位角 x 距离。图上的每个数值表示"那个方向、那个距离有多强的反射"。这张热力图就是后面所有 AI 处理的原始输入。

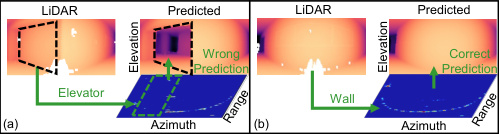

接下来，一个已经训练好的 AI 模型（U-Net 结构，来自同一实验室 2024 年的论文 [39]）把这张模糊的 3D 热力图转换成一张"距离图"（range image）——每个像素告诉你"往这个方向看，第一面墙在多远处"。距离图可以直接转化为 3D 点云（一堆带坐标的点）。

转化公式很直观：如果一个像素的仰角是 phi、方位角是 theta、距离是 r，那么它在 3D 空间里的坐标就是：

x = r × cos(phi) × cos(theta)（左右）
y = r × cos(phi) × sin(theta)（前后）
z = r × sin(phi)（上下）

就像你知道"朝东偏北 30 度、抬头 15 度、距离 5 米有个东西"，就能在三维地图上精确标一个点。

所以这一节是想说：雷达先把电磁波反射变成一张"3D 热力图"，AI 再把热力图变成"每个方向多远有墙"的距离图。后面所有聪明操作都建立在这张距离图之上。

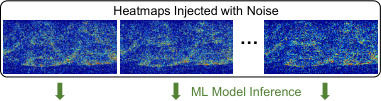

步骤 1：让 AI 自己说出"我对这一像素有多确定"——训练免费的不确定性量化

这一步是全篇最核心的创新。

核心问题：上面提到的 AI 模型虽然大部分时候很准，但有时会"暴雷"。怎么让系统自己识别出哪些预测可信、哪些不可信？

灵感来源：想象你找 16 个戴着稍微起雾眼镜的同学同时看同一张照片，问他们"那是面墙吗？"。如果 16 个人答案几乎一样——这就是面墙没跑了（信号本身很清楚）。如果 16 个人吵起来了——说明照片本身就模糊（不要太相信任何一个人的答案）。

具体做法：

输入：一张原始 RF 热力图 X（维度 N_phi x N_theta x N_r）

处理：

生成 16 份随机噪声张量 E_1, E_2, ..., E_16，每个张量和 X 同维度，元素服从高斯分布 N(0, sigma^2)。
把 X + E_1, X + E_2, ..., X + E_16 这 16 份"加噪版输入"打包成一个批次，一次性喂给 AI 模型。
得到 16 份距离图 f(X+E_1), f(X+E_2), ..., f(X+E_16)。
对每个像素 (i, j)，计算这 16 个预测值的方差，作为该像素的不确定性 U_ij。

输出：一张和距离图同样大小的"不确定性图" U，每个像素是 0 到正无穷的数字——越大表示 AI 越没把握。

用论文里的数学符号写就是：

U_ij = Var [ f(X + E)_ij ]，其中 E ~ N(0, sigma^2)

人话翻译："在一个像素位置上，16 次加噪预测结果的分散程度就是不确定性。"

不确定性量化（Uncertainty Quantification, UQ）：让 AI 不光输出一个答案，还输出"我对这个答案有多大把握"。类比：天气预报不只说"明天下雨"，而是说"明天下雨概率 70%"——70% 就是它的确定性。

方差（Variance）：一组数字"分散程度"的指标——数字之间差得越多，方差越大。类比：一个班全考 85 分，方差很小；一个班从 30 到 100 分都有，方差很大。

高斯噪声 / 白噪声：每个数值都独立地从正态分布（钟形曲线）中随机采样出来的噪声。类比：收音机没有信号时发出的"沙沙"声。

为什么这个方法聪明？

不需要重新训练。传统的不确定性估计方法要么需要训练多个模型（集成方法，8-12 个模型意味着训练开销增大 8-12 倍），要么需要改模型结构重训（MC-Dropout、分布预测）。CartoRadar 的方法直接拿一个现成的训练好的模型用，只是多跑几遍，所以叫"training-free"。
不需要懂雷达物理。加的噪声就是简单的高斯白噪声，不需要模拟真实的多径反射、镜面反射等复杂物理现象。论文实验证明简单噪声已经足够好。
16 次就够了。论文尝试了 N=4, 8, 16, 32。从 4 到 16 提升明显，16 到 32 只有微小提升。这 16 次可以打包成一个 batch 在 GPU 上并行算，时间只比跑 1 次多约 40%（不是 16 倍），因为 GPU 擅长并行。
噪声水平有最优值。太小的噪声无法扰动模型产生有意义的差异，太大的噪声会把原始信号淹没。论文通过消融实验找到了最优的 sigma 值。

混合方法（进阶版）：论文还提出了一种更强的"混合不确定性量化"——把上述 training-free 方法和传统的"让模型直接预测分布参数"的方法结合。具体来说，让模型不光输出距离均值 M，还输出距离方差 V，然后在加噪多次推理时同时观察均值的方差和方差的期望，用全方差公式合并：

U_ij = Var[M_ij（加噪后）] + E[V_ij（加噪后）]

人话翻译：总不确定性 = "加噪后均值晃了多少" + "模型自己认为的平均不确定性"。

这个混合方法效果最好（NLL -0.93 vs training-free 的 -0.80），但代价是需要重新训练一个能输出分布参数的模型。论文在默认配置中使用的是混合方法 OursH-16。

所以这一节是想说：让 AI 自己把模糊的雷达信号挑出来，办法简单到只是"加点噪音多跑几遍看结果稳不稳"。不需要重新训练，16 次就收敛，是全篇最聪明的一步。

步骤 2：把整栋楼装进一个"会答题的小盒子"——隐式占据场

上一步给了我们"带置信度的 3D 点云"。但点云只是一堆散落的点——你需要把来自不同位置、不同时刻的点云拼成一张完整的 3D 地图。怎么拼？

传统做法是直接把点云叠在一起（类似把很多次拍的照片直接叠放）。但这有两个问题：一是误差会累积——如果第 50 帧的位置估计歪了 5 厘米，后面所有帧都跟着歪；二是长尾误差的"暴雷点"会在地图上留下"鬼影"。

CartoRadar 借鉴了一个来自计算机视觉的方法——NeRF（Neural Radiance Field，神经辐射场），但做了关键简化。

NeRF（Neural Radiance Field，神经辐射场）：用一个小神经网络记录整个 3D 场景的方法。你给它一个 3D 坐标 (x, y, z)，它告诉你"这个位置是什么颜色、有多密"。相当于把一整栋楼压缩成一个会答题的函数。类比：一本百科全书太厚搬不动，你训练了一个小 AI 把全书内容"记住"——你问它任何条目它都能回答。这个 AI 就是 NeRF 的角色。

CartoRadar 的简化——占据场（Occupancy Field）：

NeRF 原版需要沿每条视线做"体积渲染"——简单理解为"把视线上每一段的颜色和密度加权累加"，计算量非常大。CartoRadar 把"颜色和密度"简化为"占据概率"——一个 0 到 1 之间的数字：0 = 这里是空气，1 = 这里是实体。

占据场（Occupancy Field）：用一个连续函数 f_O(x, y, z) → [0, 1] 描述整个空间每一点"是不是有东西"。类比：把整栋楼想成一锅果冻。你拿一根勺子伸进任意位置问"这里有没有实心的东西？"机器答 0 就是空气，答 1 就是墙。

具体来说：

输入：一个 3D 坐标 (x, y, z)

处理：先通过"可学习的密集网格编码"（learnable dense grid encoding）把坐标映射到一个 20 维的特征向量，然后送进一个 2 层 MLP（每层 64 个神经元）。

输出：一个 0 到 1 的数字——这个位置的占据概率。

MLP（Multi-Layer Perceptron，多层感知机）：最基础的神经网络，就是一串"输入 → 乘以权重 → 加偏置 → 激活函数 → 输出"的层。类比：一个有很多旋钮的计算器，你输入一个数，它通过内部的旋钮运算吐出一个结果。

要查"从机器人位置 o 往 d 方向看，第一面墙在多远处"——就沿这条射线均匀取 64 个点（在线模式）或 512 个点（离线模式），挨个问占据场"这里有东西吗"。第一个占据概率接近 1 的位置就是墙。

对比 NeRF 的优势：

特性	NeRF 原版	CartoRadar 占据场
场景表示	体积密度 sigma	占据概率 O (0-1)
渲染方式	体积渲染（沿射线积分）	直接点级查询
监督方式	射线级（一条射线一个 loss）	点级（每个采样点一个 loss）
训练速度	慢（需要积分）	快得多（消除了积分）
适配信号	RGB 图像	距离测量（ToF）

所以这一节是想说：用一个小神经网络当"3D 房间存储器"，把 NeRF 的体积渲染简化成点级查询，训练快得多，还能存下整栋楼的连续几何形状。

步骤 3：让不确定性进入"考试扣分公式"——概率学习

步骤 1 给了我们每个点的不确定性，步骤 2 建了一个占据场。但如果训练占据场时把所有点一视同仁——可信的点和暴雷的点同等对待——地图就会被暴雷点拉偏，产生"平均效应"，细节全糊掉。

CartoRadar 的解决方案是把不确定性编码进训练的损失函数（loss function）。

损失函数（Loss Function）：AI 的"考试扣分总和"。每答错一个题就扣一些分，所有错题的扣分加起来就是 loss。AI 学习的全部目标就是想办法把这个总扣分降到最低。类比：高考总扣分。你做错一道选择题扣 5 分，做错一道大题扣 15 分。AI 的训练过程就是疯狂刷题调整自己，直到总扣分越来越少。

核心思路：

在标准占据场训练中，每条射线上的"墙的距离" D 被当作一个确定的数字。现在，CartoRadar 把 D 看作一个概率分布——具体来说是拉普拉斯分布。

概率分布：描述"一个不确定的量可能取哪些值、各自概率多少"的曲线。类比：明天的气温不是一个固定数字，而是"15 度概率 10%、18 度概率 30%、20 度概率 40%、22 度概率 20%"。

拉普拉斯分布（Laplace Distribution）：一种长得像两面斜坡的概率分布，比正态分布（钟形曲线）的"尾巴"更厚。类比：正态分布像一座圆顶山，拉普拉斯分布像一个尖屋顶——屋顶比圆顶更陡更窄，但底边的"尾巴"拖得更远，更能容忍极端值。

论文选择拉普拉斯分布来建模距离 D 的分布：p(D) = Laplace(mu, b)，其中 mu = Y_ij（AI 预测的距离），b = sqrt(U_ij / 2)（由不确定性推导出的"宽度"参数）。

人话翻译："AI 预测说墙在 3 米处，但不确定性很大——所以我们认为墙可能在 2.7 到 3.3 米之间的任何位置。" 不确定性越大，这个分布就越"胖"（允许的误差范围越大）。

对每个采样点 r(s_m)，有三种可能：

如果"墙"恰好在这个采样点的位置（D = s_m）：这个点应该被标为"有东西"（O_m = 1）。概率 = P(D = s_m) = 在 [s_m - epsilon, s_m + epsilon] 区间内对拉普拉斯分布积分。
如果"墙"在这个采样点的后面（D > s_m）：这个点应该被标为"空气"（O_m = 0）。概率 = P(D > s_m)。
如果"墙"在这个采样点的前面（D < s_m）：这个点的状态未知（被墙挡住了看不见后面），直接跳过不参与训练。

最终的损失函数把前两种情况用概率加权：

L(s_m) = P(D=s_m) x BCE(O_hat_m, 1) + P(D>s_m) x BCE(O_hat_m, 0)

人话翻译："如果我很确定墙就在这里（P 大），那答错了要狠扣分；如果我不太确定墙在不在这里（P 小），那答错了也少扣点分。"

BCE（Binary Cross-Entropy，二元交叉熵）：衡量"预测的概率"和"真实标签（0 或 1）"之间差距的指标。预测越接近真实值，BCE 越小。类比：你预测明天下雨概率 90%，结果真下了——扣分很少。你预测 90% 不下雨，结果下了暴雨——扣分很多。

为什么这步聪明：

不确定性必须能被塞进 loss，AI 才会真正学会区分可信和不可信的输入。否则模型只是"嘴上说不确定但行动上不当回事"。

实验证明：加入不确定性后，建图精度（accuracy）从 5.04 cm 提升到 4.32 cm（提升 14%），建图完整度（completion）从 5.38 cm 提升到 4.83 cm（提升 10%）。这是一个干净的因果证据——"让 AI 说出自己有多确定"这一招，直接换来了 12%+ 的精度提升。

所以这一节是想说：把"有多确定"塞进考试扣分公式里，让 AI 训练时自己学会忽略不可靠的输入，不被长尾误差带偏。这是全篇第二聪明的一步。

步骤 4：同时调整"机器人在哪儿"和"地图长什么样"——联合优化

把不同位置拍到的点云拼成一张大地图时，有一个鸡生蛋的问题：

如果机器人的位置（位姿）估计错了一点点 → 两次扫描就对不齐 → 地图扭曲
如果地图扭曲了 → 反过来又让位置估计变得更不准

位姿（Pose）：机器人在 3D 空间里的"位置 + 朝向"，6 个数字（前后、左右、上下、绕三个轴的旋转）。类比：你站在房间里的坐标 + 你脸朝哪边。"我在客厅中央，面朝北" = 一个位姿。

CartoRadar 的解决方案是联合优化：把位姿参数和占据场的参数放在同一个优化循环里同时调整。

梯度下降（Gradient Descent）：AI 调整自己降低 loss 的方法。类比：你蒙着眼站在山坡上，每一步都摸"哪个方向脚下最往下倾"，迈一小步，重复几千几万步，最后基本能下到山脚。

因为从输入（雷达点云 + 位姿） → 占据场查询 → loss 计算的整条链路都是"可微分的"（每一步都可以计算梯度），所以梯度可以从 loss 一路反向传播到位姿参数上。每一次训练迭代不光调整占据场的权重，也微调每一帧对应的位姿。

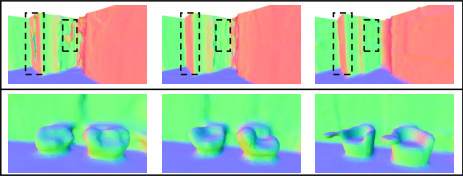

论文实验表明：联合优化对定位改进不大（因为回环检测已经把位姿修得差不多了），但对建图质量提升显著——accuracy 和 completion 各提升超过 1 厘米，F-score 提升 5-8%。

所以这一节是想说：地图和"我在哪"必须一起调，单独调任何一个都会拖累另一个。联合优化是让地图细节真正清晰的关键一步。

步骤 5：让所有事情同时跑——四模块并行在线系统

到目前为止，步骤 1-4 描述的是一个"离线"系统——等机器人走完整条路之后，把所有数据一起拿来处理。但在真实搜救场景里，你不能等机器人走完 10 分钟的路再开始画地图——你需要实时看到地图。

CartoRadar 把整个系统拆成 4 个独立模块，作为 4 个独立进程同时运行：

模块	职责	输出频率
A：鲁棒 RF 感知	处理雷达原始信号 → 点云 + 不确定性	每 0.5 秒一帧
B：里程计	从 RF 信号估计机器人速度 → 初始位姿	每 0.5 秒
C：定位与建图	训练占据场 + 联合优化位姿	每 0.04 秒一次迭代
D：回环检测	识别"我回到了之前的位置" → 修正漂移	每有新帧就检查

里程计（Odometry）：通过累积每一小步的移动来估计机器人总共走到了哪儿。类比：你闭着眼走路，每走一步心里默数"往前 50 厘米"——走了 100 步你估计自己走了 50 米。问题是每步的估计都有一点误差，走得越远误差越大。

回环检测（Loop Closure Detection）：机器人识别"我又回到之前来过的地方了"，用来纠正长时间走路累积的偏差。类比：你绕一大圈后发现"诶这家咖啡店我刚才路过了"，立刻知道路线图早期画偏了，可以把整条路线一起校正一下。

四个模块之间用一个共享内存队列传数据——零拷贝、零等待。

效率优化细节：

16 次推理并行化：不确定性量化的 16 次加噪推理打包成一个 batch 在 GPU 上并行计算。并且预先采样好噪声张量复用，避免每帧重新生成。
消除体积渲染：占据场用点级监督代替射线级积分，单次迭代离线 0.07 秒、在线 0.04 秒。
射线采样策略：每帧新数据到达时，一半射线从最新帧采样，另一半从历史帧随机采样。这样既能学到新东西，又不会"忘记"旧知识（防止灾难性遗忘）。
在线回环检测：每收到一帧新点云就检查是否与历史帧重叠，使用点到面 ICP（一种点云对齐算法），只用低不确定性的点来提高配准精度。如果检测到回环，立即用位姿图优化修正整条轨迹。

ICP（Iterative Closest Point，迭代最近点）：一种让两坨点云"对齐"的算法——反复找最近的点对、计算最优旋转平移、应用变换，直到两坨点云重合。类比：你有两张半透明的地图，把它们叠在一起，不断微调旋转和平移，直到道路和建筑重合——这就是 ICP 在做的事。

在线 vs 离线性能对比：在线系统的定位误差比离线只多了 3.96 cm（18.08 vs 14.12 cm），建图精度多了 1.84 cm（9.24 vs 7.40 cm）。考虑到在线系统能在机器人走的过程中实时出图，这个代价非常值得。

所以这一节是想说：把 4 件事拆成 4 个独立"工位"同时干，配合共享内存和高效采样，整套系统才能在机器人每走一步时就更新一次地图，真正做到实时。

方法小结

把上面五步串起来，CartoRadar 的完整数据流是：

雷达旋转采集 RF 信号
  → RF 热力图
    → AI 模型推理（16 次加噪 → 距离图 + 不确定性图）
      → 带置信度的 3D 点云
        → 喂入占据场训练（概率学习 loss + 联合位姿优化）
          → 不断更新的 3D 地图 + 精确的机器人轨迹
            → 同时，回环检测持续校正漂移

每 0.5 秒一帧新数据，系统在后台持续训练和优化。整个过程中，不确定性贯穿始终——从感知层（哪些像素不可信）到建图层（不可信的点少参与训练）到定位层（回环检测只用可信的点）。

所以这一节（整个方法部分）是想说：CartoRadar 的精妙之处在于把"不确定性"从头贯穿到尾——不是事后补救，而是从感知、表示、优化到系统工程每一层都用到了它。

Plate Nº IXCartoRadar — 方法示意：核心 pipeline

关键数字（What works）

指标	CartoRadar（离线）	CartoRadar（在线）	最强相机方案	提升幅度
轨迹误差 ATE (cm) ↓	14.12	18.08	50.62 (ZED)	72.1%
旋转误差 RPE (度) ↓	0.93	1.01	1.29 (RealSense)	28%
建图精度 Acc. (cm) ↓	7.40	9.24	13.75 (iPad)	46.2%
建图完整度 Comp. (cm) ↓	8.09	9.13	28.09 (iPad)	67.6% (同扫描时间)
F-Score (%) ↑	76.48	72.48	62.76 (iPad)	+13.72
不确定性带来的精度提升	+12% (Acc.), +10% (Comp.)	—	—	消融实验证实
回环检测降低误差	76% (90th 百分位)	—	—	从 1.32m 降到 0.43m

补充说明：iPad Pro 做 5.5 倍时间的手持全扫描后，建图精度可达 5.29 cm，超过 CartoRadar。但在相同扫描时间和相同轨迹下，CartoRadar 全面胜出。

所以这一节是想说：每一个数字都证明，CartoRadar 把雷达 SLAM 推到了和相机同台竞技还能赢的水平——而且在玻璃、烟雾等视觉失灵的场景下优势更大。

实验结果说明了什么

论文的实验覆盖了 5 栋建筑、14 层楼、总行程 1527 米、6637 帧同步数据——规模不小。结果传递了几个关键信息：

第一，RF SLAM 首次在 3D 精度上追平甚至超越视觉 SLAM。 这不是在"雷达擅长的烟雾场景"里赢的——而是在正常办公楼里，和相机面对面 PK 赢的。在相机能正常工作的场景里雷达就已经赢了，更不用说相机失灵的场景。

第二，不确定性量化不是锦上添花，而是必需品。 去掉不确定性的消融实验表明，建图精度从 4.32 cm 倒退到 5.04 cm。仅仅"让 AI 说出自己有多确定"这一个设计，就带来了 14% 的精度提升。

第三，联合优化和回环检测各有各的用处。 联合优化主要改善建图细节（F-score 提升 5-8%），回环检测主要改善长轨迹的定位漂移（90th 百分位误差降低 76%）。两者不是替代关系，而是互补。

第四，在线系统几乎不牺牲精度。 在线版只比离线版多了约 4 cm 的定位误差和约 2 cm 的建图误差，但能实时出图——在搜救等时间敏感场景中，这个 trade-off 非常值得。

第五，雷达能看到相机看不到的东西。 图 9 展示了两个例子：相机因为视角窄（约 70 度）漏掉了很多区域，雷达 360 度旋转没有死角；相机对玻璃窗"视而不见"（光穿透了），但雷达能完整重建玻璃——在火灾搜救中，知道哪里有窗户可能是救命的信息。

所以这一节是想说：实验从精度、消融、效率、下游任务四个角度证明了 CartoRadar 的每一个设计选择都是有效的——不是堆了一堆模块碰巧好使，而是每个模块都有可证明的贡献。

你应该懂的几个新词

SLAM（Simultaneous Localization and Mapping，同时定位与建图）：机器人边走边画地图、同时知道自己在地图上哪儿。

mmWave radar（毫米波雷达）：发射 77-81 GHz 电磁波、根据回波算距离的传感器。类比：电磁波版的蝙蝠回声定位。

FMCW（Frequency-Modulated Continuous Wave，调频连续波）：毫米波雷达的工作模式——发射频率随时间线性增长的信号，通过收发频率差计算距离。类比：你向远处的山喊话，从喊出去到回声传来的时间差就能算出山的距离。FMCW 用电磁波频率差代替了时间差。

不确定性量化（Uncertainty Quantification, UQ）：让模型不光输出预测，还输出"我对这个预测有多大把握"。类比：天气预报说"明天下雨概率 70%"。

占据场（Occupancy Field）：用一个连续函数描述空间每一点"是不是有东西"，0 到 1 之间。类比：果冻里每一勺位置的实心程度。

NeRF（Neural Radiance Field，神经辐射场）：用神经网络记下整个 3D 场景的方法，CartoRadar 受它启发但简化了。类比：一个能从任意角度还原房间照片的"答题盒子"。

Loss / 损失函数：AI 的"考试扣分总和"，越小越好。类比：高考总扣分。AI 的目标就是想尽办法降它。

梯度下降（Gradient Descent）：AI 调整自己降低 loss 的方法。类比：蒙眼下山，每步往最陡下坡方向迈。

位姿（Pose）：机器人在 3D 空间里的位置 + 朝向，共 6 个数字。类比：你站哪儿 + 脸朝哪边。

拉普拉斯分布（Laplace Distribution）：一种"尖屋顶"形状的概率分布，比正态分布的"尾巴"更长。论文用它建模距离测量的不确定性。

回环检测（Loop Closure Detection）：识别"我回到之前来过的地方"，用来修正累积漂移。类比：发现"这家咖啡店我刚路过"，立刻校正路线图。

合成孔径（Synthetic Aperture）：让小天线通过物理移动等效为大天线，提高分辨率。类比：手机拍全景照片。

长尾误差（Long-tail Error）：大多数预测准，少数错得离谱。类比：班里大部分同学考 80-90，但偶尔有人考 30。

所以这一节是想说：把这 13 个词背熟，你后面读任何 SLAM 或射频感知的论文都不会卡壳。

它有什么搞不定的

速度上限 0.6 m/s（人类慢走速度）：因为雷达靠步进电机旋转采集数据，转得太快采样跟不上。快递无人车（5 m/s）、自动驾驶汽车（30 m/s）、无人机直接出局。这不是算法问题，是硬件限制——但换更快的雷达意味着重训整套 AI。
只测过室内静态环境：5 栋办公楼里没有大量移动的人。商场早高峰、地铁站、街道这些真实场景里能不能撑住，论文没有回答。动态物体会在地图上留下"鬼影"，需要额外的运动滤除模块。
下游重定位精度还差点意思：用建好的地图重新定位新的雷达观测，误差 31-35 厘米。能让机器人导航到大概位置，但"插钥匙到锁眼"、"对接充电桩"这种亚厘米级任务还达不到。
换雷达就要重训 AI：CartoRadar 的 RF 成像模型是针对 TI AWR1843 的数据训练的。换了别家的雷达（不同频率、不同天线配置），需要重新花数月采集数据和训练 AI 才能使用。
回环检测过于朴素：靠"距离阈值 + 点云对齐"判断是否回环。如果机器人走偏太远（比如累积漂移超过了阈值），物理上回到原地但坐标系认为还在 50 米外，回环检测就会失灵。
没有颜色 / 语义信息：纯几何地图分不清"红色椅子"和"蓝色椅子"。要做"找红色椅子"这类语义任务，还得另外加相机或者用 mmCLIP 这样的方法来补充语义。
GPU 依赖：RF 成像 AI 和占据场训练都需要 GPU（论文用 RTX 3090）。在嵌入式边缘设备上部署可能需要额外的模型压缩工作。

所以这一节是想说：CartoRadar 是一个里程碑但不是终点——速度、户外、动态物体、语义理解、设备泛化都还有很大的研究空间。

它和别的几篇是什么关系

RF 三连的内部关系：

CartoRadar、mmCLIP、NLOS-mmWave 三篇论文共同构成了"射频感知"的三层能力栈：

层次	论文	解决什么	类比
几何层（Where + What shape）	CartoRadar（本篇）	机器人在哪、环境长什么样	画出整栋楼的 3D 蓝图
语义层（What is it）	mmCLIP	雷达"看到"的东西是什么	给蓝图上的每个物体贴标签
超视距层（Beyond line-of-sight）	NLOS-mmWave	看到拐角/墙后面的东西	在蓝图上标出"墙后面还有人"

三者的关系是递进互补的：CartoRadar 提供基础的几何地图，mmCLIP 给地图加语义，NLOS 让感知范围突破视线限制。CartoRadar 的不确定性量化方法理论上也可以搬到后两者上——如果 mmCLIP 的分类结果也带置信度，或者 NLOS 的成像也带不确定性，各自的鲁棒性都会提升。

与视觉 / LiDAR SLAM 的关系：

CartoRadar 论文里直接打败的对手是三种视觉 SLAM 系统（ZED-sdk、RTAB-Map + RealSense、RTAB-Map + iPad）。它不是要取代相机——在光照良好、无遮挡的场景下相机仍然更便宜、有颜色信息。CartoRadar 开辟的是一条"恶劣环境替代路线"：当相机失灵时，雷达接管。

与具身 AI 大模型的关系：

CartoRadar 产出的"带置信度的 3D 地图"可以作为具身 AI 系统的感知输入。比如一个类似 RT-2 的机器人决策大模型，如果能拿到 CartoRadar 的地图并知道"这块区域的地图很可靠、那块区域不太靠谱"，就能在规划路径时主动绕开不确定区域。底层感知做扎实，上层 AI 才能在烟雾低光环境里安全发挥。

与 NeRF / 3D 表示学习的关系：

CartoRadar 是 NeRF 思想在雷达领域的一次成功迁移。它展示了一个重要趋势：NeRF 式的隐式表示不局限于 RGB 图像，可以适配到任何能提供距离测量的传感器上——LiDAR（LONER）、雷达（CartoRadar）、甚至声学信号。

所以这一节是想说：CartoRadar 是地基类工作，影响会沿着 RF 感知 → 机器人 → 具身 AI 一路传上去。在 RF 三连中它是"定位建图"的基石，mmCLIP 和 NLOS 在它之上构建更高层的能力。

和本导读的关系

本篇笔记对应导读 Ch19: 射频感知的核心内容。Ch19 把射频感知分为三层：位置层（Where）、形状层（What shape）、语义层（What is it）。CartoRadar 横跨位置层和形状层——它既解决了"机器人在哪"（定位），又解决了"环境长什么样"（3D 建图）。

在 Ch19 的技术路线图中，CartoRadar 可以看作 milliMap（2D 建图）→ PanoRadar（3D 点云生成）路线的终极延伸——不光生成 3D 点云，还要用这些点云做完整的 SLAM（定位 + 建图 + 回环校正），并且首次引入不确定性来解决 AI 预测的长尾误差问题。

Ch19 强调的一个核心思想——"跨模态监督"（用强模态教弱模态）——在 CartoRadar 中体现为：训练 RF 成像模型时用 LiDAR 作为 ground truth（强模态教弱模态），但部署时只需要雷达（弱模态独立工作）。

所以这一节是想说：CartoRadar 是 Ch19 射频感知路线图上从"能用"到"好用"的关键跳跃——不确定性量化是这次跳跃的核心技术杠杆。

思考题

Q1：为什么 CartoRadar 选择加高斯白噪声而不是更"物理真实"的多径噪声来做不确定性量化？这个选择有什么隐含的假设？

提示

想想"不确定性量化"的目标是什么——不是模拟真实的信号扰动，而是探测模型对输入的敏感性。高斯白噪声的好处是：1) 不需要了解具体的物理环境；2) 实现简单；3) 论文实验表明效果已经足够好。隐含假设是：模型在不确定区域对任何形式的输入扰动都会产生不同的输出，所以噪声的具体形式不重要。

Q2：如果把 CartoRadar 的雷达转速从 2 Hz 提高到 10 Hz，系统的哪些模块会受到影响？是变好还是变差？

提示

转速提高意味着每帧的数据采集时间变短（从 0.5 秒变为 0.1 秒），合成孔径的角度分辨率可能下降（转得快但采样点变少）。但帧率提高了 5 倍，里程计估计会更平滑（每步累积误差更小）。关键瓶颈在于 RF 成像 AI 的 16 次推理能否在 0.1 秒内完成。需要权衡分辨率 vs 帧率 vs 计算开销。

Q3：论文用拉普拉斯分布而不是高斯分布来建模距离的不确定性。这两种分布的选择会如何影响建图结果？

提示

拉普拉斯分布的"尾巴"比高斯分布更重（更允许极端值），中心峰值更尖锐。对于 RF 感知这种长尾误差场景，拉普拉斯分布更符合实际——它既允许大部分测量高度集中在真实值附近（尖锐的峰），又不会过度惩罚偶尔出现的较大误差（厚尾巴）。如果用高斯分布，可能会对长尾误差惩罚过重，导致过度平滑。

Q4：CartoRadar 的不确定性量化方法是"训练免费"的，但混合方法（OursH）需要重新训练一个能输出分布参数的模型。这两种方法之间的性能差距有多大？在什么场景下值得付出重新训练的代价？

提示

从 Tab.2 看，Ours-16（训练免费）的 NLL 是 -0.80，OursH-16（混合方法）是 -0.93，差距约 14%。AUSE 从 0.80 降到 0.75，差距约 6%。对于大多数应用场景，训练免费方法已经足够好——它的性能已经超过了所有需要重新训练的 baseline。只有在安全要求极高的场景（如消防搜救、医疗手术辅助），那 6-14% 的额外精度才值得花时间重新训练。

Q5：CartoRadar 目前只能处理静态环境。如果场景中有行走的人，系统会出现什么问题？你能想到什么解决思路？

提示

动态物体会导致两个问题：(1) 不同时刻扫描到的同一位置内容不同，拼地图时会出现"鬼影"——人走过的位置既被标记为"有东西"又被标记为"空气"；(2) 动态物体的回波可能干扰里程计估计，导致位姿漂移。可能的思路包括：利用多帧对比检测运动物体并在建图时过滤掉、利用多普勒效应（FMCW 雷达天然能测速度）区分静态和动态回波、或者用不确定性机制——动态物体在不同帧的预测会高度不一致，自然会被标记为高不确定性而降权。

Q6：论文使用 16 次噪声注入来估计不确定性。如果把这个数字降到 4 或升到 64，你预期会发生什么？

提示

降到 4：方差估计的统计量不足，不确定性图会很"noisy"——本来可信的区域也可能因为采样不够而被误判为不确定。Fig.5 中 N=4 时不确定性图明显粗糙。升到 64：不确定性估计会更平滑、更准确，但计算量翻 4 倍。论文实验表明 N=32 相比 N=16 的 NLL 只改善 0.02，AUSE 改善 0.06，说明 16 已经接近收敛。这是一个经典的边际收益递减现象。

Q7：如果你要把 CartoRadar 部署到一个完全没有回环（机器人走直线不回头）的长走廊场景，系统会遇到什么困难？

提示

没有回环意味着里程计漂移无法被修正，误差会随时间不断累积。论文的数据显示，没有回环检测时平均定位误差增加 0.43m，90th 百分位误差增加 0.89m。在长走廊场景下，这个累积可能更严重。可能的缓解方法：(1) 使用 IMU 辅助减少漂移；(2) 在走廊中放置已知位置的标记物作为绝对定位参考；(3) 提高里程计本身的精度以减缓漂移速度。

所以这一节是想说：这些问题帮你从"读懂论文"走向"能用论文的方法解决新问题"。

一些好奇心问答（FAQ）

Q1：这个系统有多大？我需要多贵的电脑才能跑？

占据场网络非常小——2 层 MLP，每层 64 个神经元，参数量不到 1 MB。RF 成像模型稍大，是一个 7 阶段 U-Net，但在 RTX 3090 上可以流畅运行。整套系统（在线模式）每个训练迭代只需要 0.04 秒，对一张中高端消费级显卡来说完全没问题。

Q2：数据从哪来？我能复现吗？

作者自己采集了 5 栋楼共 14 层的数据，总行走距离 1527 米，6637 帧同步 RF + LiDAR 数据，总计 223 GB。代码和数据集已开源。这篇论文获得了 MobiCom 2025 Best Artifact Award，意味着代码、数据、文档的可复现性已经通过了同行评审的严格验证。项目页面：waves.seas.upenn.edu/projects/cartoradar

Q3：雷达比相机和 LiDAR 贵还是便宜？

论文用的 TI AWR1843 大约 300-500 美元。对比激光雷达（Ouster 64 beam，约 9000 美元），便宜了 20 倍。对比普通 RGB 相机（20-50 美元），贵了 10 倍。但在烟雾、黑暗、玻璃等恶劣环境下，便宜的相机完全无法工作，昂贵的 LiDAR 碰到玻璃也会失效。所以雷达提供了一个"中间价位、极端环境下最佳性价比"的选择。

Q4：为什么不直接用更简单的方法？

简单方法都试过。纯几何方法（不用 AI）精度太差——雷达原始分辨率只有 5-15 度角分辨率，画出来的地图根本看不清细节。只用 AI 不算不确定性，长尾误差会污染地图，拼出来的 3D 模型扭曲变形。CartoRadar 的精妙在于用最小的代价（加 16 次噪声，不需要重新训练）就让 AI 学会了"自我怀疑"。

Q5：和 ChatGPT 那种大模型有关系吗？

没有直接关系。CartoRadar 用的是小神经网络（U-Net + 2 层 MLP），不是大语言模型。但它产出的带置信度 3D 地图，未来可以喂给具身 AI 大模型当作"机器人对环境的认知"，让大模型能在烟雾、低光等极端环境里帮机器人做规划和决策。

Q6：论文说"rivaling vision approaches"，那视觉方案在什么情况下仍然更好？

两种情况：(1) 需要颜色和纹理信息时——CartoRadar 输出的是纯几何地图，分不清"红色椅子"和"蓝色椅子"。如果任务是"找到红色灭火器"，还是需要相机。(2) 视觉 SLAM 花 5.5 倍时间做全景扫描后，iPad 方案的建图精度（5.29 cm）可以超过 CartoRadar（7.4 cm）。但在相同时间预算下，CartoRadar 完胜。

Q7：机器人走多快？能用在无人车上吗？

目前最高 0.6 m/s，相当于人类慢走速度。原因是雷达需要步进电机旋转来合成孔径，转速受限。自动驾驶汽车需要 30+ m/s 的感知能力，所以现阶段还不适用。但这个限制是工程层面的（更快的电机、更高频率的采样），不是算法层面的。

所以这一节是想说：CartoRadar 是一个"用消费级硬件在极端环境做出工业级精度"的系统，门槛比想象低得多。

如果你想再深入

NeRF 原版论文（Mildenhall et al., CACM 2021）：理解神经网络怎么"记住"3D 场景。CartoRadar 的占据场是 NeRF 的简化版——把"体密度 + 体渲染"替换为"占据概率 + 直接监督"。看懂 NeRF 你才知道作者砍掉了什么、为什么要砍。
"What Uncertainties Do We Need"（Kendall & Gal, NeurIPS 2017）：不确定性量化的入门经典。区分了 aleatoric（数据本身的噪声）和 epistemic（模型知识不足）两种不确定性。CartoRadar 比较的几个 baseline（Laplacian、MC Dropout、Ensemble）全来自这一脉。
CartoRadar 的"父亲"论文（Lai et al., MobiCom 2024）：CartoRadar 使用的 RF 成像 AI 来自这篇。读完它你才知道 CartoRadar 是在量化"谁"的不确定性。
Radarize（Sie et al., MobiSys 2024）：同样做 mmWave SLAM 但只能 2D，可以看出 CartoRadar 选择 3D + 不确定性这条路线有多大的跃进。
LONER（Isaacson et al., RAL 2023）：用 NeRF 思路做 LiDAR SLAM 的平行工作。和 CartoRadar 是"一个用激光、一个用射频"的兄弟关系，横向对比可以理解 RF 信号带来的独特挑战。

原文信息

标题：RF-Based 3D SLAM Rivaling Vision Approaches

作者：Haowen Lai, Zhiwei Zheng, Mingmin Zhao（University of Pennsylvania, WAVES Lab）

会议：ACM MobiCom 2025（The 31st Annual International Conference on Mobile Computing and Networking）

奖项：Best Artifact Award

链接：https://doi.org/10.1145/3680207.3723467

项目页：https://waves.seas.upenn.edu/projects/cartoradar

BibTeX：

@inproceedings{lai2025cartoradar,
  title={RF-Based 3D SLAM Rivaling Vision Approaches},
  author={Lai, Haowen and Zheng, Zhiwei and Zhao, Mingmin},
  booktitle={Proceedings of the 31st Annual International Conference on Mobile Computing and Networking (ACM MobiCom '25)},
  year={2025},
  publisher={ACM},
  address={Hong Kong, China},
  doi={10.1145/3680207.3723467}
}

所以这一节是想说：这篇论文站在 NeRF + 不确定性量化 + RF 成像这三块基石之上。想再往下钻，就顺着这三条路走。

◼

引用本笔记 / Cite this note

BibTeX

@online{eai_rf_slam_2026,
  title       = {(readable note) CartoRadar: RF-Based 3D SLAM Rivaling Vision Approaches},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2023 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/rf-slam/}},
  organization = {Embodied AI: Zero to One}
}

All 202 papers (full index)
