TraceVLA: Visual Trace Prompting

给"完全没接触过 AI / 机器人"的读者写的精读笔记。所有专业词第一次出现都会解释清楚，只看这份笔记就能理解全文机制。本笔记基于 arXiv 摘要与公开正文信息精读。

一句话讲什么（TL;DR）

机器人的手刚走过哪里？TraceVLA 把这条路径直接画在它看到的照片上，让它"看见自己的足迹"，再决定下一步往哪动。做法极简：在 OpenVLA 上用自采的 15 万条轨迹做视觉轨迹提示（visual trace prompting）微调，不加新模块、不加历史文本。结果在 SimplerEnv 的 137 个配置上比 OpenVLA 高约 10%，真机 WidowX 上高 3.5 倍；连一个基于 4B Phi-3-Vision 的紧凑版都能追平 7B 的 OpenVLA。

所以这一节是想说：TraceVLA 用"把历史轨迹画进图里"这一招，低成本地补上了 VLA 缺失的时空记忆，是视觉提示在机器人上的样板。

---

这是个什么场景

想象你在玩一个游戏：每隔一秒给你看一张厨房照片，让你说出锅铲下一秒该往哪挥。但有个坑——每张照片都是孤立的，你根本不记得上一秒挥到了哪。结果就是你在锅里来回打转，左边搅三遍，右边一下没碰。

机器人现在做菜（或抓积木、放杯子）就是这个状态：它每一步只看当前一帧画面，下一步动作全靠"猜"，因为它不知道自己刚才动过哪。这就是 VLA 缺乏**时空感知（spatial-temporal awareness）**的毛病——决策更像是"对当前输入的反射"，而不是"结合空间历史的判断"。

TraceVLA 的解法很像在锅边架一支荧光笔：锅铲走过哪里，画面上就留一道光痕。机器人下次瞥一眼，当前这张照片里就带着自己刚才的足迹——不用回忆、不用读历史文件，看图就知道"我已经搅过左边了，该轮到右边"。

关键是：轨迹不是塞进文字（"刚才手到了 (0.3, 0.5, 0.2)"这种坐标），而是直接画进图像里，让模型用它最擅长的"看图"方式消化。

所以这一节是想说：TraceVLA 面对的是"VLA 只看单帧、丢失历史"的痛点，用一张带轨迹的增强图把时空历史"显式画给模型看"。

---

之前的人怎么做的，为什么不够好

• OpenVLA / RT-2 等单帧 VLA：每步只看当前 RGB 帧，丢掉历史。靠 Transformer 内部隐式建模时序，但单帧输入下信息其实不全，模型"记不住"自己刚才在干嘛。
• 多帧堆叠（frame stacking）：把过去 N 帧拼起来一起喂模型。代价：token 数量爆炸、长上下文训练困难、大量像素冗余。TraceVLA 论文的对照实验里，"OpenVLA + 6 帧序列"也被拿来比较。
• 历史动作文本化：把过去几步的动作 token 拼进 prompt。问题：动作空间和视觉空间分离，模型要跨模态对齐才能利用历史。
• RT-Trajectory（同类思路）：把目标轨迹画在图上作为任务指令。和 TraceVLA 是镜像关系——一个画"未来要走的路"（指令），一个画"过去走过的路"（状态）。
• 隐式记忆模块（RNN / Mamba / 状态变量）：用循环结构压缩历史。但主流 VLA 是 decoder-only Transformer，引入循环架构成本大。

时空感知（spatial-temporal awareness）：模型不仅知道"现在场景什么样"，还知道"我刚才动过哪、物体怎么移动的"，从而结合空间历史做决策。

共同问题：处理历史要么代价大（多帧、循环结构），要么跨模态别扭（动作文本化）。TraceVLA 主张——既然 VLM 本就极会读图，历史别另开通道，直接画成图喂进去就行。

所以这一节是想说：前人处理历史的方案要么贵要么别扭，TraceVLA 选了"把历史画进图里"这条几乎零成本的视觉路线。

---

这篇论文的新想法

像给一个英语很好但听不懂中文的朋友指路——别费劲翻译成中文，直接画张地图给他看。

核心洞察：VLM（视觉语言模型，预训练过的"看图王"）已经非常会读图了。那历史信息也别另开一条通道塞给它，直接画成图喂进去。

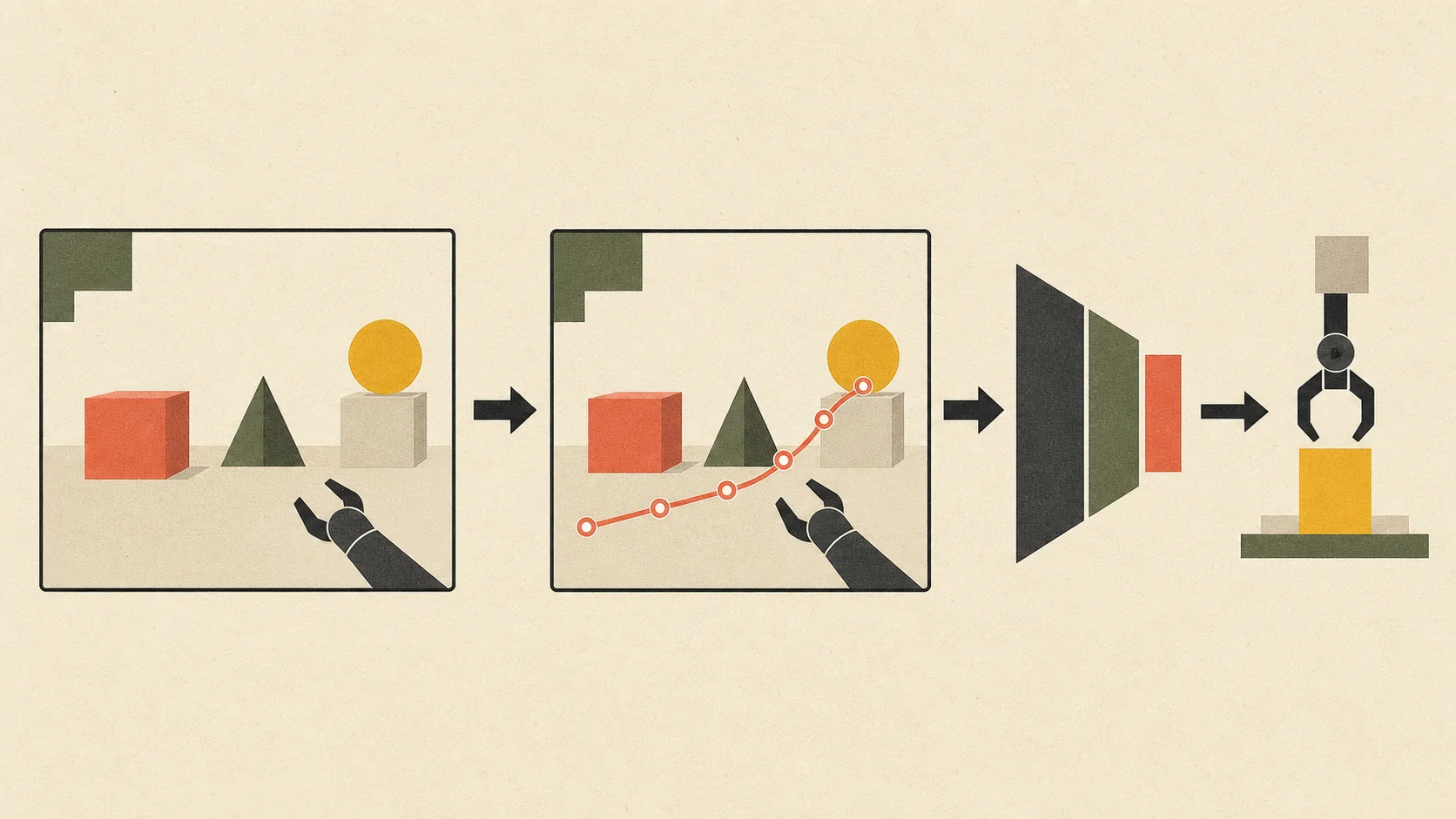

具体三步：

• 取最近若干步机械手（末端执行器）的位置，用点追踪算法在图像里得到它们的 2D 轨迹点；
• 把这些点连成一条线（trace，轨迹），叠加渲染在当前 RGB 帧上；
• 把"原始图 + 带轨迹的增强图"两张图，用一个**可学习的分隔符 token（separator token）**隔开，一起喂给 VLA。

三个好处：

• 几乎零新增模块：现成 VLA 架构和权重直接用，只是输入端多一张图；
• 零新增历史 token：历史被画进像素，不额外撑长上下文；
• 时序信息可视化：模型一眼看出"我已接近目标"或"我在原地打转"。

所以这一节是想说：TraceVLA 的新想法是"把状态历史可视化成图像轨迹，交给 VLM 的读图能力去消化"，简单到几乎不改模型。

---

它分几步做的（方法）

方法可拆成四块：轨迹生成、视觉叠加与双图输入、模型与训练、推理。核心在"怎么生成轨迹"和"怎么把两张图喂进去"。

1. 轨迹生成：用点追踪画出"走过的路"（Visual Trace Generation）

类比：在地图上标"我刚才经过了这几个点"，连成一条线。

输入：一段机器人操作演示的连续帧。

处理：用点追踪模型 Co-Tracker 在图像里追踪多个点的运动。论文的具体配置：网格大小 K=40（把图铺成网格取候选点），采样 M=5 条活跃点轨迹（active point trajectories，即真正在动的点），时间窗口 N=6。为省算力，不是每一帧都追踪，而是每 N 步对未来 2N 帧跑一次追踪：把演示切成互相重叠的 2N 长片段（如 [0,2N)、[N,3N)…），每段跑一次 Co-Tracker。这样保证每个 t>N 的时刻至少有 N 步历史可用，同时大幅降算力。

输出：一组随时间的 2D 轨迹点——既包含机械手末端的运动，也包含被移动物体的运动。

末端执行器（end-effector）：机械臂最末端那个"手"，通常是夹爪。它的位置轨迹是最关键的历史信息。

点追踪（point tracking）：在视频里持续跟踪同一批点的位置。Co-Tracker 是一种能同时追踪多点的模型。

所以这一节是想说：轨迹生成用 Co-Tracker 高效追出"手和物体走过的 2D 路径"，是后续可视化的原料。

---

2. 视觉叠加与双图输入（Overlay + Dual-Image with Separator）

类比：像 PS 图层一样把线画到照片上，再把"原图"和"画了线的图"并排给模型看，中间夹一张"分隔卡"。

输入：当前 RGB 帧 + 生成的 2D 轨迹点。

处理：把轨迹点连成线、渲染叠加到当前帧，得到一张"带视觉轨迹的增强图"。这一步是纯绘图、不进梯度，类似数据增强。然后把两张图一起喂：一张原始观察图、一张带轨迹的增强图，两者的视觉 token 之间插入一个可学习的分隔符 token，再拼上语言指令的文本 token，一起送进 VLM 骨干输出动作 token。分隔符告诉模型"前面是原图、后面是带历史轨迹的图"。

输出：一段"原图 token + 分隔符 + 增强图 token + 文本 token"的输入序列。

输入构造（ASCII）：

   [原始观察图] <SEP> [带轨迹的增强图] + [语言指令]
        │           │         │              │
     图像 token   可学习    图像 token      文本 token
                  分隔符
        └──────────────┬───────────────────┘
                        ▼
                   VLM 骨干 (OpenVLA)
                        ▼
                    动作 token

所以这一节是想说：双图 + 分隔符是 TraceVLA 的接口设计——让模型对照"现在"和"带历史的现在"，从中读出时空变化。

---

3. 模型与训练：在 OpenVLA 上做视觉轨迹提示微调（SFT）

类比：抄 OpenVLA 的作业，但把练习题的插图换成"带脚印的版本"。

输入：带视觉轨迹的 15 万条机器人操作轨迹数据集。

处理：底座是 OpenVLA（7B）。在带 trace 的图上做监督微调（SFT, supervised fine-tuning），训练目标仍是预测下一步动作 token——和原版 OpenVLA 一样，只是输入图变成了"原图 + 增强图"。为验证通用性，作者还基于 4B 的 Phi-3-Vision 训了一个紧凑版 TraceVLA-Phi3（先在 Open-X-Embodiment 的 97 万条轨迹上预训练，再用自采数据 + 视觉轨迹提示微调）。

输出：TraceVLA（7B）和 TraceVLA-Phi3（4B）两个模型。

关键对照：为了证明提升不是"单纯多微调了一批数据"带来的，作者还训了"在完全相同数据上微调、但不加 trace"的 OpenVLA——结果几乎没涨（7B 仅 +1.1%，4B 甚至掉 0.3%），而加了 trace 后成功率显著上升。这是本文最重要的证据：收益来自视觉轨迹本身，而非额外微调。

所以这一节是想说：训练就是"OpenVLA + 带轨迹图的 SFT"，且用"同数据无 trace"的对照坐实了提升来自 trace 而非微调。

---

4. 推理：边走边画（Inference）

类比：机器人每走一步都实时更新脚印图，再看图决定下一步。

输入：当前观察帧 + 最近若干步的历史位置。

处理：每一步实时计算 trace、叠加到当前帧、连同原图一起喂模型，输出动作。推理时只多了一个轻量的"画线"步骤，模型本身前向不变。开头阶段（历史还是空的、trace 为空）等价于无 trace。

输出：机器人下一步动作。

所以这一节是想说：推理端只加一个画线步骤，模型前向零改动，工程代价极低。

---

关键数字（What works）

论文摘要与正文可确认的数字如下；未明确报告的标"原文未报告"。

模型与数据：

项目	数值
主模型	TraceVLA，基于 OpenVLA 7B
紧凑版	TraceVLA-Phi3，基于 Phi-3-Vision 4B
视觉轨迹微调数据	150K（15 万）条轨迹
Phi3 版预训练数据	Open-X-Embodiment 970K 轨迹
追踪配置	网格 K=40，活跃轨迹 M=5，时间窗 N=6，Co-Tracker

性能（对比 OpenVLA）：

评测	结果
SimplerEnv（137 配置）	比 OpenVLA 高约 10%
真机 WidowX（4 任务）	比 OpenVLA 高 3.5 倍
单任务提升范围（SimplerEnv 三任务）	+2.4% ~ +12.7%
pick-place corn（训练中未见）	TraceVLA 8/10 vs OpenVLA 1/10
TraceVLA-Phi3（4B）	追平 7B OpenVLA，且推理更省

关键对照（提升来源）：

设置	结果
OpenVLA 在相同数据微调（无 trace）	仅 +1.1%
OpenVLA-Phi3 相同数据微调（无 trace）	−0.3%（反而降）
OpenVLA 加 visual trace prompting	成功率升至 47.7%

所以这一节是想说：硬数字表明"加 trace 才涨（SimplerEnv +10%、真机 3.5×），同数据无 trace 几乎不涨"，提升确实来自视觉轨迹。

---

实验结果说明了什么

**结论 1：VLA 内部"看不太懂"自己几步前在干嘛。**同数据无 trace 微调几乎不涨（+1.1% / −0.3%），加 trace 后大涨——说明 Transformer VLA 从单帧里并没有隐式建好时空历史，需要外部把历史显式画给它看。

**结论 2：视觉是喂历史最省的通道。**把历史画进像素，不增加历史 token、不改架构，就拿到 SimplerEnv +10%、真机 3.5× 的提升。相比多帧堆叠（token 爆炸）和动作文本化（跨模态别扭），视觉轨迹更契合 VLM 的强项。

**结论 3：VLM 的视觉先验能迁移到"线条=路径"这个抽象。**训练时 VLM 没专门见过画了线的机器人图，却能理解 trace 的含义并用它改进决策——这说明视觉提示（visual prompting）借用了 VLM 从互联网学到的"读图常识"。pick-place corn 这种训练未见任务 8/10 vs 1/10 的泛化，正是这种迁移的体现。

**结论 4：方法可迁移到小模型。**4B 的 TraceVLA-Phi3 追平 7B OpenVLA，说明 trace 的收益不绑定特定规模，还能顺带省推理成本。

所以这一节是想说：核心 takeaway 是"VLA 缺时空记忆、视觉轨迹是最省的补法、且这套补法借力于 VLM 的读图先验、并能迁移到小模型"。

---

你应该懂的几个新词

VLA（Vision-Language-Action）：把图像 + 语言指令直接映射成机器人动作 token 的大模型，如 RT-2、OpenVLA。

时空感知（spatial-temporal awareness）：结合"空间历史"（我刚走过哪、物体怎么动）做决策的能力，而非只对当前帧反射。

视觉提示（visual prompting）：通过修改输入图像来引导模型行为，如画框、画箭头、叠加轨迹。对应文字 prompt。

视觉轨迹（visual trace）：把末端执行器和物体过去若干步的位置连成线，画到当前图上。

末端执行器（end-effector）：机械臂最末端的"手"（夹爪），其位置轨迹是关键历史。

点追踪 / Co-Tracker：在视频里持续跟踪多个点位置的算法/模型。

分隔符 token（separator token）：插在"原图"和"增强图"视觉 token 之间的可学习标记，告诉模型两段图的角色。

frame stacking（多帧堆叠）：把多帧拼一起喂模型处理时序的朴素做法，token 开销大。

所以这一节是想说：抓住"视觉提示""视觉轨迹""时空感知"这三点，就理解了 TraceVLA 的全部要害。

---

它有什么搞不定的

1. 开头阶段 trace 为空：任务刚开始、还没有历史时，trace 是空的，等价于无 trace，这一阶段拿不到增益。
2. 依赖点追踪质量：Co-Tracker 追错点、遮挡、快速运动导致丢点，会画出误导性的轨迹，反而干扰决策。
3. 2D 投影丢失深度：轨迹是画在 2D 图上的，深度信息（离相机远近）被压扁，对需要精细 3D 判断的任务信息不全。
4. 多一张图的开销：双图输入让视觉 token 翻倍（原图 + 增强图），比单图 VLA 略贵——虽比多帧堆叠省，但非零成本。
5. 仍是 OpenVLA 底座的局限：视觉盲区、语义泛化弱点等继承自 OpenVLA，TraceVLA 只补时空记忆，不修这些。
6. OOD 鲁棒性待观察：训练时 VLA 没见过画线的图，靠 VLM 视觉先验迁移；在分布外场景这种迁移是否始终成立，是论文价值的核心变量（摘要报告了强泛化，但边界仍需具体任务验证）。

所以这一节是想说：TraceVLA 的代价是"依赖追踪质量、2D 丢深度、双图略贵、开头无 trace"，且它只补时空记忆、不修底座其他短板。

---

它和别的几篇是什么关系

关系图（ASCII）：

                OpenVLA（7B 单帧 VLA, 底座）
                        │ 输入端加"带轨迹的图"
                        ▼
                 TraceVLA（+ visual trace prompting）
     ┌──────────────┬──────────────┬─────────────┐
   镜像思路         同源视觉提示      对照(处理历史)   小模型验证
  RT-Trajectory    Set-of-Mark      多帧堆叠 /      TraceVLA-Phi3
  (画未来目标轨迹)   (GPT-4V 视觉标记)  动作文本化      (4B Phi-3)

• OpenVLA（基础）：TraceVLA 是它的"轻量增强版"——同款模型，输入端改一改就提点。见 openvla.md。
• RT-Trajectory（DeepMind, 2023）：把目标轨迹画在图上作为指令；TraceVLA 把历史轨迹画在图上作为状态。一个朝前看、一个朝后看，思路对偶。见 rt-trajectory.md。
• RT-2 / Octo：同样是 VLA，但靠多帧或大规模数据解决时序；TraceVLA 主张"一张增强图 + 视觉先验"就够，更省。
• Set-of-Mark prompting（GPT-4V 上的视觉提示）：思路同源——给 VLM 看的图加视觉标记引导关注点。TraceVLA 是机器人版的 SoM。
• Inner Monologue / Code as Policies：靠 LLM 文字推理处理历史；TraceVLA 选了纯视觉路线，不依赖 LLM 自言自语。

所以这一节是想说：TraceVLA = OpenVLA 底座 + RT-Trajectory 的镜像（历史而非未来）+ Set-of-Mark 式视觉提示，是"用视觉补时空记忆"的样板。

---

和本导读的关系

本篇对应 Ch12: 开源 VLA——OpenVLA / VLAs 综述 / MLA。

Ch12 讲开源 VLA 的范式与变体，OpenVLA 是其中的标杆基座。TraceVLA 是围绕这个基座做"最小改动、最大收益"的代表——它不碰架构、不加参数，只在输入端把历史轨迹画进图里，就补上了单帧 VLA 缺失的时空记忆。读完 OpenVLA 理解"单帧 VLA 长什么样、为什么记不住历史"，再读 TraceVLA 就能看到"视觉提示这一招如何四两拨千斤"，也能顺势对照 OpenVLA-OFT（同样在 OpenVLA 上做改进，但改的是输出端而非输入端）。

所以这一节是想说：在 Ch12 里，TraceVLA 代表"改输入端补时空记忆"的一支，与改输出端的 OpenVLA-OFT 形成互补对照。

---

思考题

Q1：TraceVLA 把历史画进图里，为什么比"把历史动作写成文本 token 拼进 prompt"更有效？

提示

VLM 的强项是读图，而不是把"文本坐标"和"视觉空间"对齐。历史动作文本化（如 <a1><a2>）要求模型在语言空间和视觉空间之间做跨模态对齐，才能利用历史。视觉轨迹直接把历史放进模型最擅长的视觉通道里，"我走过的路"和"当前场景"在同一张图里天然对齐，无需额外的跨模态映射。这也解释了为什么同一份历史信息，画成图比写成字更好用。

Q2：论文最关键的对照是"同数据无 trace 微调几乎不涨（+1.1%）"。为什么这个对照如此重要？

提示

因为它排除了一个致命的替代解释——"提升只是因为多微调了 15 万条数据"。如果不做这个对照，读者无法判断收益到底来自 trace 还是来自额外训练。结果显示同数据无 trace 几乎不涨、加 trace 才大涨，才能把因果锁定在"视觉轨迹"这个变量上。这是消融实验设计的经典范例：控制其他变量，只翻转你声称有效的那一个。

Q3：TraceVLA 的轨迹是画在 2D 图上的，丢失了深度。这在什么任务上会成为硬伤？如何补救？

提示

对需要判断"手离物体前后多远""要不要下压多少"的任务（如精确插入、堆叠对齐），2D 轨迹无法表达深度方向的历史，可能不够。补救思路：(1) 用带深度的相机，把深度也编码进轨迹的颜色/粗细；(2) 多视角相机各画一条 trace，从不同视角间接恢复 3D；(3) 结合本体状态（关节角）提供的 3D 信息。但这些都会增加复杂度，偏离 TraceVLA"极简、纯 2D"的卖点。

Q4：TraceVLA 和 RT-Trajectory 一个画历史、一个画未来目标。能不能把两者合起来，同时画"走过的路"和"要走的路"？会有什么好处和风险？

提示

好处：模型既知道自己从哪来（历史/状态），又知道该往哪去（目标/指令），时空信息更完整，理论上对长时程任务更有利。风险：(1) 两条线叠在一张图上可能互相干扰、视觉混乱；(2) 未来目标轨迹需要一个规划器先给出，增加系统复杂度；(3) 训练数据要同时标注历史和目标。这是个自然的组合方向，权衡在"信息更全 vs 视觉/系统更复杂"。

Q5：训练时 VLM 从没见过"画了线的机器人图"，为什么它还能理解 trace 的含义？这依赖什么前提？

提示

依赖 VLM 在互联网预训练中学到的通用视觉常识——它见过大量"线条表示路径/箭头表示方向"的图（地图、示意图、运动轨迹图），所以"线=运动路径"这个抽象对它不陌生。微调只是把这个已有抽象接到机器人动作预测上。前提是底座 VLM 足够强、见过足够多样的图；如果底座视觉能力弱，trace 可能被当成无意义的噪声。这也是为什么视觉提示在强 VLM 上才特别有效。

Q6：如果点追踪（Co-Tracker）在某些帧追错了点、画出错误轨迹，会发生什么？如何让模型对这种噪声鲁棒？

提示

错误轨迹会给模型误导性历史，可能导致错误决策。鲁棒性来源：(1) 训练数据里如果也含一定比例的追踪噪声，模型会学会"不完全信任 trace"；(2) 双图设计保留了原始图，模型可以对照原图判断 trace 是否合理；(3) 只追活跃点（M=5）+ 分段追踪能减少明显错误。根本上，trace 是"辅助线索"而非"唯一输入"，原图始终在场，这限制了单条错误轨迹的破坏力。

---

一些好奇心问答（FAQ）

Q：TraceVLA 需要重新训练一个大模型吗？

不需要从零训。它是在 OpenVLA（或 Phi-3-Vision）基础上做微调，加视觉轨迹提示。复现成本相对低。

Q：推理会慢很多吗？

多了一个画线步骤和一张增强图（视觉 token 翻倍），比单图略贵，但远比多帧堆叠省。Phi3 版本还专门优化了推理效率。

Q：trace 里画的只有机械手吗？

不只。追踪的点既包括末端执行器，也包括被移动的物体，所以 trace 能反映"手和物"的运动历史。

Q：为什么用 Co-Tracker 而不是简单投影关节位置？

Co-Tracker 能直接在图像里追踪任意可见点（包括物体），不需要精确的相机标定和运动学正解，更通用、更省事。

Q：这算是"给 VLA 加记忆"吗？

可以这么理解——但它不是内部记忆模块，而是"把外部历史可视化后重新喂进去"，是一种外置的、显式的记忆形式。

所以这一节是想说：对多数人，TraceVLA 的价值是一个可迁移的 idea——"用视觉提示给 VLA 补历史"，复现只要在 OpenVLA 上加几十行画线代码。

---

如果你想再深入

1. 底座（必读）：OpenVLA (Kim et al. 2024) — TraceVLA 的基座，先懂单帧 VLA 为什么记不住历史。见 openvla.md。
2. 镜像对照：RT-Trajectory (2023) — 画未来目标轨迹作指令，与 TraceVLA 的历史轨迹对偶。见 rt-trajectory.md。
3. 视觉提示源头：Set-of-Mark prompting — GPT-4V 上给图加视觉标记的技巧，TraceVLA 是其机器人版。
4. 输出端对照：OpenVLA-OFT — 同样改进 OpenVLA，但改输出端（并行+分块+连续）。见 openvla-oft.md。
5. 点追踪工具：Co-Tracker — 理解 trace 是怎么高效生成的。

读顺序建议：

OpenVLA（单帧底座） → TraceVLA（你在这，输入端加历史轨迹）
                       ├─► RT-Trajectory（画未来的镜像）
                       └─► OpenVLA-OFT（改输出端的对照）

所以这一节是想说：把 TraceVLA 放在"OpenVLA 的最小改动增强"这一类里读，对照 RT-Trajectory 和 OFT，最能看清它"改输入端补时空记忆"的定位。

---

原文信息

@inproceedings{zheng2025tracevla,
  title={TraceVLA: Visual Trace Prompting Enhances Spatial-Temporal Awareness for Generalist Robotic Policies},
  author={Zheng, Ruijie and Liang, Yongyuan and Huang, Shuaiyi and Gao, Jianfeng and Daum{\'e} III, Hal and Kolobov, Andrey and Huang, Furong and Yang, Jianwei},
  booktitle={International Conference on Learning Representations (ICLR)},
  year={2025}
}

• arXiv：2412.10345
• 机构：University of Maryland & Microsoft Research
• 一句话定位：在 OpenVLA 上用 15 万轨迹做视觉轨迹提示微调，SimplerEnv +10%、真机 3.5×，用视觉补时空记忆。

◼

@online{eai_tracevla_2026,
  title       = {(readable note) TraceVLA: Visual Trace Prompting},
  author      = {Xun, Jason},
  year        = {2026},
  note        = {Note on a 2024 paper},
  howpublished = {\url{https://estelledc.github.io/embodied-ai-reading-station/papers/tracevla/}},
  organization = {Embodied AI: Zero to One}
}
