ImageBind: One Embedding Space To Bind Them All

这是一份给"完全没接触过 AI"的读者看的精读笔记。语言尽量像聊天，公式全部翻译成人话。

一句话讲什么（TL;DR）

把图片当翻译官，六种感官（图、文、声、深度、热、动作）就能互相听懂彼此说话。

所以这一节是想说：ImageBind 用一张图就能把六种模态全串成一个共同的语义空间。

---

这是个什么场景

你刷到一张海滩的照片，脑子里立刻自动播放出一整个夏天：

海浪声、脚底烫沙、咸咸的海风、还有想发的那条朋友圈文案。

人类一张图就能"调"出五感，AI 不行。AI 像一群只会两两互译的翻译员，各做各的：

• CLIP（图+文）：会中英互译的人，但听不懂粤语。
• AudioCLIP（声+文）：会粤英互译的另一个人，但不会中文。
• 想让"中文"和"粤语"对上？得再请人编一本"中粤词典"。

更糟的是模态一多，词典数量就爆炸——6 种模态要做 15 本词典。而且像"热成像 + 文字"这种配对数据，现实里根本没人采集过。

ImageBind 干的事就一句话：让所有模态都只跟图片对齐，剩下的两两关系会自己长出来——像所有城市都通北京，那从上海去广州中转一下就行，不用再修一条直飞航线。

所以这一节是想说：ImageBind 解决的是"模态太多、配对数据缺"——用图当桥，绕开了配对组合爆炸。

---

之前的人怎么做的，为什么不够好

• 方案 A：CLIP 这种"两两对齐" 类比：每两种语言专门做一本词典。要 6 种模态全互通，就得做 15 本词典。问题是——"热成像配音频"这种词典根本没人编，原始数据都没有。

• 方案 B：AudioCLIP 把音频塞进 CLIP 类比：在中英词典里硬加一栏粤语。它确实能处理"声音"，但每加一种模态就要重训一次，不可扩展，而且需要大量"声音+文字"配对。

• 方案 C：MultiMAE 之类的多模态联合训练 类比：把所有翻译人员关在一个房间一起训练。听起来美好，但要求同一份样本同时具备所有模态——现实中没人能给你一段同时含图、声、深度、热成像、IMU 的视频。

• 方案 D：监督式专家模型 类比：每种感官请一位专科医生（音频专家、深度专家……）。准是准，但互不相通，给你深度图的医生看不懂声音。

• 核心难题：要把 N 个模态全连起来，传统思路要 O(N²) 份配对数据，而真实世界只有 O(N) 份（每个模态都有跟图配的）。

所以这一节是想说：之前要么数据不够、要么扩展性差、要么各做各的——核心瓶颈是"全模态共现的训练数据不存在"。

---

这篇论文的新想法

类比一下：班里同学都跟班长玩得熟，结果你会发现同学之间也自然认识了——因为大家共享了同一个朋友圈。

ImageBind 就是这招：只让每种模态去跟"图"对齐，模态之间的对齐就会自动浮现出来——作者起了个名字叫"涌现对齐"。

神奇之处在于：明明没让"热成像"和"声音"互相训练过，它俩居然也能互相检索。为什么？后面会拆开讲。

所以这一节是想说：核心创新是用图当中心枢纽，靠涌现把 O(N²) 配对压成 O(N)。

---

它分几步做的（方法）

整篇论文做了 4 件事：定义"图配 X"训练范式、设计编码器、用对比学习对齐、展示涌现行为。

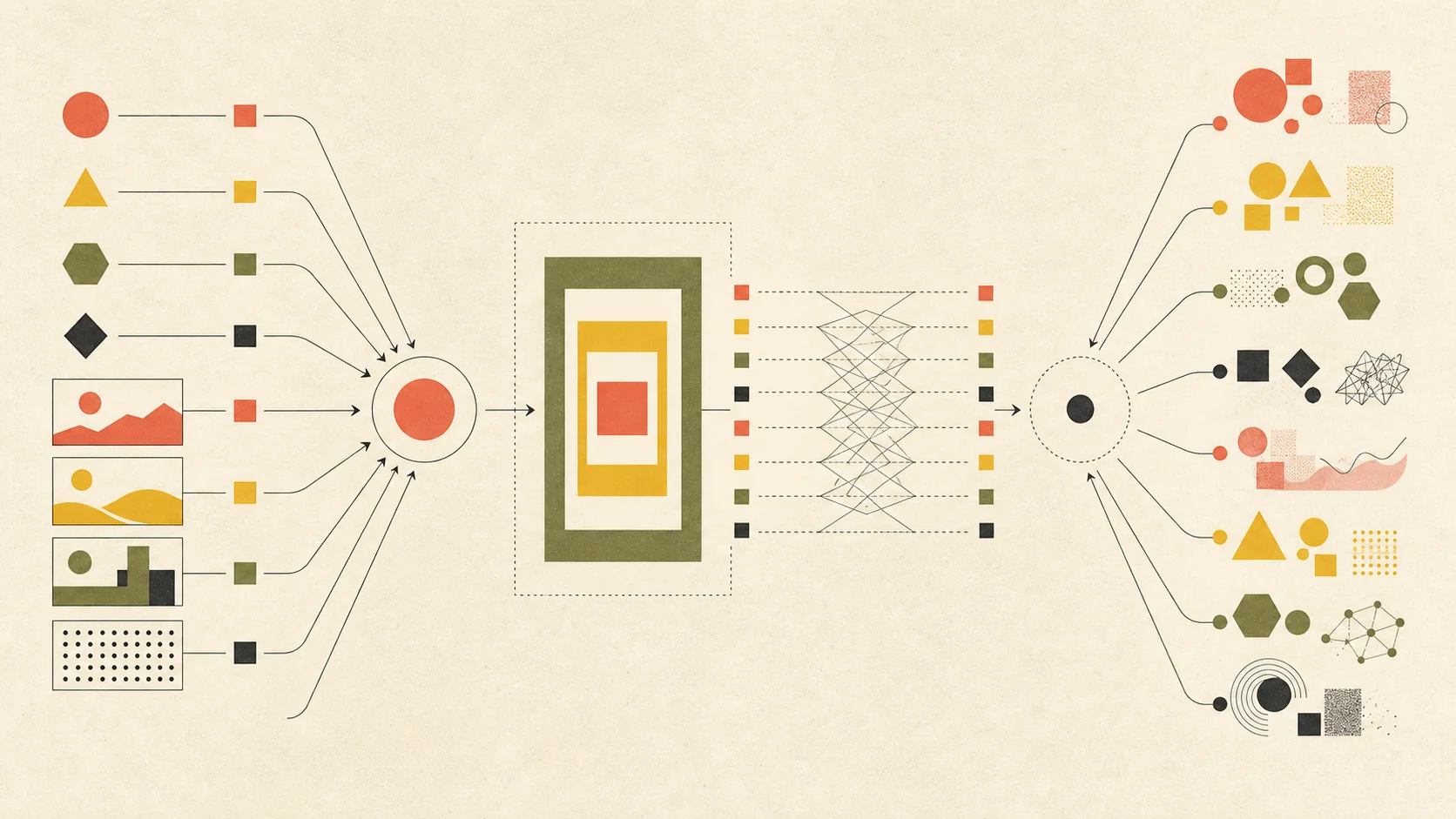

1. 用图当总站，每种模态各自配上图

类比

想象一个机场枢纽：北京（图片）。

• 上海（文字）有飞北京的航班
• 广州（音频）有飞北京的航班
• 深圳（深度）有飞北京的航班
• 重庆（热成像）有飞北京的航班
• 杭州（IMU 姿态）有飞北京的航班

没有直飞"上海到广州"的航班。但只要每个城市都通北京——你想从上海去广州，经北京中转就行。ImageBind 就是这个机场枢纽思路。

它在干什么

把六种模态分成两类：

• 天然有图配对的数据：直接拿来用

  • 图 + 文：从大规模网络数据来（继承自 CLIP 用过的 LAION 那种）
  • 视频 + 音频：YouTube 视频自带（用 Audioset）
  • 图 + 深度：SUN RGB-D 数据集（带 RGBD 相机的房间扫描）
  • 图 + 热成像：LLVIP 数据集（同一场景拍可见光+红外）
  • 视频 + IMU：Ego4D（第一视角穿戴相机自带运动传感器）

• 不需要凑齐：不需要"图同时配文+声+深度+热+IMU"的样本，每对独立训练就行。

模态（modality）：信息的一种来源形式。图片是一种、文字是一种、声音是一种、深度图是一种。人有五感，AI 也在学多模态。

嵌入空间（embedding space）：把任何东西（一张图、一句话、一段声音）变成一串几百到几千维的数字向量后，所有这些向量住的"空间"。语义相近的两个东西在这空间里就会挨得近。

涌现（emergent）：你没专门教它，但它自己学会了。这里指模态 A 和模态 B 没直接训过，却能互相对齐。

为什么这步有用

• 配对数据从"15 种组合"压缩到"5 种组合"——省 3 倍。
• 每对都有现成的大规模数据集，不用重新采集。
• 想加新模态（比如"气味"）？只要有"气味+图"配对数据，直接接上就能用，不用动现有训练。

所以这一节是想说：把图设成中心枢纽，所有模态各自跟图配对，就能避开"全模态共现样本不存在"的死结。

---

2. 给每种模态配一个翻译器（编码器）

类比

想象六个语言不通的人坐一桌：

• 每个人手里都有一台"翻译器"，把自己的母语翻成统一的"世界语"。
• 翻完之后大家说的都是世界语，自然能交流。

ImageBind 给每种模态都配了一个独立的"翻译器"（叫编码器），把原始信号变成 1024 维的向量。

编码器（encoder）：把输入变成数字向量的神经网络。比如图片编码器把 224×224 像素变成一串 1024 个数字。

ViT（Vision Transformer）：一种把图片切成 16×16 小块、再用注意力机制整合的图片编码器。

梅尔频谱（mel-spectrogram）：把声音波形变成"二维图"——横轴时间，纵轴频率，颜色深浅是能量。这样声音就能用看图的网络处理。

它在干什么

模态	输入	编码器	备注
图 / 视频	224×224 像素	ViT-H	跟 OpenCLIP 共用，冻结不训
文字	一句话	Transformer	跟 OpenCLIP 共用，冻结不训
音频	2 秒梅尔频谱	ViT-B	把声音当二维图处理
深度	视差图（一通道）	ViT-S	转成视差以保持尺度不变
热成像	单通道红外	ViT-S	当一通道图处理
IMU	6×2000 时序	1D 卷积 + Transformer	含加速度计 + 陀螺仪 XYZ

关键设计：图和文字的编码器借用 OpenCLIP 训练好的、再也不动。其他四个新模态的编码器从头开始训，目标只有一个：把自己的输出对齐到图编码器的输出。

为什么这步有用

• 图编码器是"标准答案"——已经从 20 亿张图文配对里学到了丰富语义。其他模态只要"对齐到它"，就能继承这套语义。
• 不动 CLIP 那部分，省显存、训练快、不会把已有能力训坏。
• 给"声音/深度/热/IMU"这种小数据集模态，找了个强壮的老师。

所以这一节是想说：每模态各配一个翻译器，但只让新模态学着对齐到 CLIP 已有的"图+文"老师，相当于站在巨人肩膀上。

---

3. 对比学习：把对的拉近，把错的推开

类比

教小孩认动物。你拿一张狗的照片，让他从一堆词卡里挑——"狗"那张应该被拉到照片旁边，"猫"和"鸡"那些应该被推远。

ImageBind 用的就是对比学习：每个 mini-batch 里，正确的"图-音"配对要互相靠近，跟其他不相干的样本要互相远离。

对比学习（contrastive learning）：训练目标是"正样本拉近，负样本推远"。这里"正"指真实配对，"负"指同一 batch 里其他无关样本。

InfoNCE 损失：对比学习常用的扣分公式，本质是"让正样本的相似度比所有负样本都高"。

温度（temperature τ）：一个调节"对错差距"的旋钮，越小越严格（必须把正样本拉得贼近，错一点都不行），越大越宽松。

它在干什么

对每张图 i 和它配对的另一模态 i（比如声音），算两个向量的内积（"相似度"）。然后：

• 正样本对的相似度 → 越大越好
• 同一 batch 里其他样本和它的相似度 → 越小越好

公式翻译成人话：

在所有"图 i 和模态里候选 j"的相似度里，"正样本 j=i"那一份占的比例要尽可能接近 100%。把这件事变成一个扣分（分母里所有候选的指数和、分子是正样本的指数），扣分越小越好。

关键发现：涌现对齐

训练时只让"图-音"配对、"图-深"配对独立各练。但训练完一测试—— 音频和深度居然也对齐了：你给一段狗叫声，能在深度图里检索到"有狗的房间深度"。

为什么？类比：A 和 C 都跟 B（图）讲同一种"世界语"，那 A 和 C 互相之间也能用世界语沟通——尽管它俩从没见过面。

为什么这步有用

• 不需要"音频+深度"配对数据（根本没有），却能完成跨模态任务。
• 这个性质来自统一的语义空间——只要每个模态都对齐到同一个图空间，它们之间就免费获得对齐。
• 论文消融发现：温度 τ 用 0.2（深度）或 0.05（音频）固定值最好；用可学习温度反而变差——这跟 CLIP 的经验不一样。

所以这一节是想说：用最朴素的对比学习"拉近正、推开错"，再借图当中介，就涌现出"我没训过的模态对"也能互相理解。

---

4. 玩出来的下游花活

类比

学会世界语之后，你不只能两两翻译——还能把两种语言的句子拼起来表达更复杂的意思。

ImageBind 训练完只有一个对齐目标，但作者发现这个共享空间能玩出一堆不用再训练的应用：

它在干什么

• 跨模态检索：给一段"火焰噼啪声"，能从文字库里检索到"火焰在燃烧"，从图片库里检索到火堆照片。
• 嵌入空间算术：图片"水果在桌上"的向量 + 声音"鸟叫"的向量 = 检索出"鸟在水果旁"的图。向量相加居然就是语义合成。
• 音频做目标检测：把一个开源检测器（Detic）里的"文字类别向量"换成"狗叫声向量"，不用重训它就能用声音定位画面里的狗。
• 音频生成图片：把 DALLE-2（一个文生图模型）的"文字提示向量"换成"声音向量"——不用重训就能听声画图。

为什么这步有用

• 这些功能全部不需要再训练——只是把不同模态的向量塞进已有的"用 CLIP 文字向量"的接口。
• 证明这个共享空间不只是"两两能查"，而是真的结构化、可组合的语义空间。
• 给开发者一个新模板：以后做多模态产品，只对齐一次就能装出多种花样。

所以这一节是想说：训练只盯着一个对齐目标，但共享空间自然涌现出一堆"不用再训"的下游能力——这才是这篇真正的杀手锏。

---

关键数字（What works）

数字本身不重要，重要的是它们告诉你"什么决定胜负"。

数字 1：ESC 音频零样本 66.9%

• 怎么算的：在 ESC-50 环境声音分类（50 类，比如"狗叫/雨声/钟表"）上，没看过 ESC 一条数据，靠文字 prompt 直接分类。
• 对比：AudioCLIP 用了"音频+文字"显式监督才到 68.6%；ImageBind 没用任何音频-文字配对，差距只有 1.7%。
• 生活语言：相当于一个从没读过粤语词典的人，靠会中文 + 看过粤语电影，居然能听懂粤语笑话——还跟专门学过粤语的人差不多。

数字 2：Clotho 检索 R@1 = 6.0%

• 怎么算的：给一段声音描述（"狗在水边叫"），从 1045 段音频里找出对的，看是不是排第一名。
• 对比：AVFIC（用了"音频+文字"自动挖配对训）是 3.0%——ImageBind 是它的 2 倍。
• 生活语言：没专门训过的反而打赢专门训过的。这是"涌现对齐"最直接的证据。

数字 3：换强壮图编码器 → 音频涨 4%、深度涨 7%

• 怎么算的：图编码器从 ViT-B 升到 ViT-H（模型变大 5 倍），别的模态编码器保持不变。
• 对比：ESC 从 56.7→60.3、SUN-D 从 26.7→29.5。
• 生活语言：图当老师，老师越强、学生（其他模态）越好——哪怕老师本身根本没看过声音和深度。这说明"图编码器质量"是这套体系的命根。

数字 4：少样本音频分类 → 4-shot 时打赢监督模型

• 怎么算的：每类只给 1-8 个样本训线性分类器，对比 AudioMAE（专门音频自监督模型）。
• 对比：1-shot 到 4-shot 区间，ImageBind 的零样本起点 + 少样本曲线全程领先专门为音频训过的模型。
• 生活语言：先有"通用基础"再适配，比"从头专精"还好用——这跟 LLM 时代"大模型微调赢小模型从头训"一个道理。

数字 5：温度 τ → 学的反而比固定的差 6 个点

• 怎么算的：ESC 上对比可学习温度（CLIP 用法）vs 固定温度。
• 对比：固定 0.05 是 56.7，可学习反而 54.8。
• 生活语言：CLIP 经验不能照搬。每种模态有自己合适的"严格度"——音频要严（τ=0.05），深度要松（τ=0.2）。这是工程上一个易踩的坑。

数字 6：spatially aligned 裁剪 → 深度任务掉 10 分

• 怎么算的：训练"图+深度"对时，是否对图和深度做同一位置的随机裁剪。
• 对比：对齐裁剪 26.7 vs 不对齐 16.0。
• 生活语言：CLIP 那种"图和图随便裁"的自监督技巧不适用这里——因为图深要严格对应同一空间。这告诉我们对齐策略要看模态语义。

所以这一节是想说：决定胜负的不是模型大小或工程花招，而是"图编码器够强 + 模态对齐策略到位"。

---

你应该懂的几个新词

多模态（multimodal）：同时处理两种以上输入。ImageBind 一次处理 6 种。

嵌入空间（embedding space）：把任何东西变成数字向量住的高维空间。语义相近的住得近。

共享嵌入空间（joint / shared embedding）：多种模态住同一个空间。CLIP 是 2 模态共享，ImageBind 是 6 模态共享。

涌现（emergent）：没专门教过却自动出现的能力。这里指"模态 A、B 没配对训过却能互查"。

对比学习（contrastive learning）：训练目标是"正样本拉近，负样本推开"。InfoNCE 是它的标配损失公式。

零样本（zero-shot）：模型没见过这个任务任何训练样本，只靠通用知识直接做。CLIP 让这个词出圈，ImageBind 把它扩展到 6 种模态。

涌现零样本（emergent zero-shot）：作者新造的词。区别于普通零样本——普通的是"有过文字监督"，涌现的是"连文字监督都没有，纯靠图当桥"。

IMU（Inertial Measurement Unit）：手机/手表/AR 眼镜里都有的运动传感器，含加速度计 + 陀螺仪。能感知"你在走路/跑步/跳"。

梅尔频谱（mel-spectrogram）：声音的二维"图"，横时间纵频率。声音处理网络的标准输入格式。

视差图 / 深度图：每个像素记录"这一点离相机多远"。RGBD 相机（如 Kinect）拍的就是这种图。

CLIP / OpenCLIP：图+文对齐的祖宗模型，训练于几亿图文对。ImageBind 整个体系建在它的基础上。

温度 τ：对比学习里调节"严格度"的小数。越小越苛刻，越大越宽松。

所以这一节是想说：这些词以后看任何多模态论文都会反复出现，把它们和生活类比挂钩。

---

它有什么搞不定的

ImageBind 不是万能，作者老实交代了几条短板：

• 不是 SOTA 专家：和"为某任务专门训的"模型比，绝对分数仍然落后（IN1K 77.7% vs SOTA 91.0%）。它强在"通用 + 零样本"，不在单项冠军。
• 数据集偏狭：热成像数据全是户外街景，深度数据全是室内房间——所以模型对"户外深度"或"室内热成像"反而抓瞎。
• 下游任务还得另调：要做检测、分割这种结构化任务，还得加 task-specific 头，光靠通用嵌入不够。
• 承袭 CLIP 偏见：CLIP 训练数据里的性别、地域、文化偏见会原样传到所有 6 种模态，影响下游公平性。
• 研究原型：作者明确说不能直接商用，需要更多审慎研究再落地。

所以这一节是想说：ImageBind 是"广而不深"的开拓性工作，要做产品还得在它基础上专精。

---

它和别的论文是什么关系

• 直接前传：CLIP（2021） — ImageBind 整套思路是 CLIP 的"模态扩展版"。CLIP 解决"图+文"对齐，ImageBind 把它升级成 6 模态。先看 CLIP 再看 ImageBind 才能体会创新点。
• 同期对手：AudioCLIP — 把音频塞进 CLIP，但需要"音频+文字"显式监督。ImageBind 证明不需要这种显式监督，靠图当桥就够了。
• 和 LLaVA 的关系：LLaVA 是"VLM 祖宗模板"（眼睛+翻译器+嘴巴），处理图+文聊天。ImageBind 是"多模态嵌入祖宗模板"，做底层共享空间。两者层次不同——LLaVA 在做"理解+生成"应用层，ImageBind 在做"统一表示"基础层。后续工作（如 Macaw-LLM、PandaGPT）就把 ImageBind 当 LLaVA 的"多感官眼睛"用。
• 和具身 AI 的连接：embodied AI 的传感器组合（RGB+深度+IMU+触觉）天然多模态，ImageBind 给了一种统一处理框架——把所有传感器都对齐到图空间。这条路通向后来 RDT、Octo 这些机器人基础模型。
• 和 milliMap / WiFi 感知系列的关系：这些 RF 工作做单模态深度学习。ImageBind 暗示一条新路：只要有"RF + 图"配对（比如 RF-Pose 那种师生范式），就能把 WiFi、毫米波雷达接进来共享空间。

所以这一节是想说：ImageBind 是"多模态对齐"这个家族的奠基工作，往上接 CLIP，往下被具身 AI 和感知系列继承。

---

我建议这样读这篇

1. 看摘要 + Figure 1（5 分钟）：记住三件事——6 种模态、图当桥、emergent。
2. 跳到 §3.2 "Binding modalities with images"（10 分钟）：搞清楚"为什么只配图就够"。这是创新核心。
3. 细读公式 (1) 一次（5 分钟）：InfoNCE 没什么神秘，本质就是"分类问题"——在 batch 里挑出正样本。
4. 看 Table 2 的 "Emergent vs Text Paired" 对比（10 分钟）：体会 emergent zero-shot 不输 specialist 的震撼。
5. 跳读 §4.4 "Analysis and Applications"（10 分钟）：这是文章最有趣的部分——音频检索、声音生图、向量加法。做产品的灵感库。
6. 快速扫消融 §5.2（5 分钟）：不要跳过 Table 5——温度、投影头、对齐裁剪，每个都是工程踩坑提醒。

读完这 6 步约 45 分钟，能在饭桌上跟人讲清"ImageBind 用图当桥串起六种感官"这个故事。

所以这一节是想说：精华在 §3.2 + §4.4 + Table 2/5，公式可略读，重点抓"涌现"这个画面。

---

一些好奇心问答

Q1：为什么是图，不是文字当中心？

文字也行，但图有两大优势：(1) 图天然跟其他感官对齐——一段视频自带音频、深度相机自带图+深度、Ego4D 自带图+IMU。(2) 文字描述太抽象，"狗叫声"很多种，但"狗叫的视频"包含具体的画面、姿态、环境——信息密度大。

Q2：训练完，我能给它输入"任意 5 个模态组合"吗？

技术上可以，但论文只验证了"两两对齐"和"两两相加"。三模态及以上的组合（图+音频+深度同时输入）效果如何，作者没系统测——这是后续工作的空间。

Q3：复现要多大算力？

完整版用了 ViT-Huge 图编码器 + 32 张 V100/A100。但最大开销是预训练好的 CLIP，作者直接用 OpenCLIP 现成的，所以新增训练只是"4 个小编码器"——成本远比看上去低。学术机构能复现。

Q4：能不能加"气味"或"味觉"模态？

理论上可以，只要你能搞到"气味传感器读数 + 同时刻的图片"配对数据。难点不在算法，在数据采集。这条路是 ImageBind 给后来研究者的"开放扩展接口"。

Q5：为什么涌现对齐能成立？

直观解释：图空间已经被 CLIP 训得语义结构良好（"狗"附近是"猫""狼""动物"）。新模态对齐到图空间时，被迫继承这套结构——所以新模态彼此之间也保留了相同结构。数学上还没有完全严格的证明，但实验广泛验证。

Q6：跟 LLaVA 比，谁更基础？

ImageBind 更底层。LLaVA 是"应用层"——把图当输入给 LLM 聊天。ImageBind 是"表示层"——做了一个所有模态都能进去的统一向量空间。理想路径是 ImageBind 当 LLaVA 的多模态前端，让 LLaVA 不只看图还能听声、感深度——这就是 PandaGPT 等后续工作。

Q7：为啥不是 CLIP4Audio、CLIP4Depth 一个个加？

那种做法每加一种模态都要重训整个 CLIP，扩展性差。ImageBind 的设计是"新模态自己学，CLIP 不动"——加一个模态只需训一个小编码器，O(1) 成本。

Q8：实操能用上的最小例子是什么？

最简单的：用 Hugging Face imagebind_huge 权重，给一段 wav 文件提取音频向量、给一张 jpg 提取图向量，算余弦相似度——你就有了一个音画检索器。20 行代码起步。

所以这一节是想说：实操问题作者大多想到了，门槛远比想象低，扩展空间也大。

---

如果你想再深入

按"前传 → 同期 → 续作 → 衍生"四类排序：

1. 前传：CLIP（2021） — 必读。理解 ImageBind 必须先理解 CLIP 的 InfoNCE + 图文对齐。
2. 前传：OpenCLIP / LAION-5B — ImageBind 用的就是这套。看完知道"图+文"配对数据怎么来的。
3. 同期：AudioCLIP（2021） — 直接对手。读完会意识到"显式监督扩展" vs "图当桥涌现"两条路的差别。
4. 续作：PandaGPT / Macaw-LLM（2023） — 把 ImageBind 当多模态前端塞给 LLM。是 ImageBind + LLaVA 的合体。
5. 续作：LanguageBind（2023） — ImageBind 的逆向版本：用文字当中心。两篇对照看，能体会"中心模态选谁"的取舍。
6. 衍生方向：具身 AI 中的多传感器对齐 — RDT、Octo 这些机器人基础模型，本质都在解"多模态共享表示"问题，跟 ImageBind 一脉相承。

所以这一节是想说：把 CLIP + ImageBind + LanguageBind 这三篇连起来读，就能看清 2021-2023 年多模态对齐的完整脉络。

---

最后一个画面

你录了 2 秒火堆噼啪的声音，扔进 ImageBind。 它给你检索出一句话——"A fire crackles while a pan of food is frying"。 然后你把这段声音直接喂给 DALLE-2，不改一行代码——它画出了一张"篝火上炒锅冒烟"的图。

这一刻，AI 第一次真的像人一样——不是听了声音再翻译成字再画图，而是听了声音直接想到画面。

所以最后一节是想说：ImageBind 不只是技术指标好看，而是把"感官联想"这件本来只有人类会的事，变成了一个可以装进 50 行代码的能力。

◼
