Learning Fine-Grained Bimanual Manipulation with Low-Cost Hardware (ACT/ALOHA)

这是一份给"完全没接触过 AI / 机器人"的读者写的精读笔记。所有专业词第一次出现都会解释清楚，并用生活场景打比方。

一句话讲什么（TL;DR）

用约 2 万美元搭一套"主从臂遥操 + 四摄像头"的双臂系统（ALOHA），让人示范 50 次约 10 分钟，再用 ACT 算法让机器人一次预测未来 100 步动作而不是一步一步猜——开调料杯、插电池这类毫米级精细活，成功率能到 80–96%。

所以这一节是想说：这篇论文同时解决了"买不起高端机器人"和"模仿学习误差滚雪球"两个问题，硬件和算法缺一不可。

---

这是个什么场景

周末你瘫在沙发上，对厨房里的机器人喊：

"帮我把遥控器里的电池插进去。"

对人类来说，这不过是：拿起电池 → 对准槽 → 轻轻推到底。对机器人来说，每一步都是地狱模式：

• 电池槽里有一根弹簧，你推电池时遥控器会反向滑动，另一只手必须按住。
• 电池和槽的间隙只有几毫米，推偏一点就卡住。
• 透明或半透明的物体（调料杯、保鲜袋）在普通深度相机眼里几乎"隐形"。

更现实的问题是：专业双臂示教系统动辄几十万美元，普通实验室根本买不起。就算买了，传统模仿学习（Behavior Cloning，行为克隆——给观察、学动作，像监督学习）还有一个老毛病叫复合误差：第一帧偏 1 毫米，第二帧基于"已经偏了"的画面再偏 1 毫米，十步之后完全跑偏，像学骑自行车时只看完美视频、从不练"歪了怎么修"。

Tony Zhao 等人（Stanford + UC Berkeley + Meta）在 RSS 2023 提出 ALOHA（硬件）+ ACT（Action Chunking with Transformers，用 Transformer 做动作分块的算法），目标很明确：低成本硬件 + 聪明的学习方式 = 精细双手操作也能学。

所以这一节是想说：论文要解决的是"便宜机器人能不能做细活"以及"少样本模仿怎么不翻车"——两个痛点同时存在。

---

之前的人怎么做的，为什么不够好

研究者之前主要走了三条路，每条在"精细操作"场景下都有硬伤：

路 A：行为克隆（BC）逐步预测

做法：每一帧输入摄像头画面 + 关节角度，网络输出下一帧该做什么动作。类比：你教小孩写字，只允许他看笔尖前 1 毫米——每一笔都微抖，一行字越写越歪。

问题：复合误差（compounding error）。论文 Table I 显示，BC-ConvMLP 在真实任务 Slot Battery 上最终插入成功率 0%；在模拟任务 Bimanual Insertion 上插入成功率仅 1%（人类数据）。

路 B：在线纠偏（DAgger 等）

做法：让机器人在执行中偏离轨迹时，专家实时标注"此时应该怎么做"。

问题：精细操作里，偏离往往已经不可逆；遥操作时专家也很难在 50Hz 下持续纠错。论文明确说：对 fine manipulation，演示时注入噪声会直接导致任务失败。

路 C：高端硬件 + 任务空间遥操

做法：用 Franka、Shadow Hand、VR 手柄做末端位姿映射，配合力反馈手套。

问题：单臂 Franka 约 2–3 万美元；Shadow 双臂遥操系统 40 万美元以上。6 自由度机械臂在奇异点附近逆运动学（IK，Inverse Kinematics——从"手要到哪"反算"各关节转多少"）频繁失败，精细操作恰恰常工作在奇异点附近。

结论：缺的不是"会不会 BC"，而是 (1) 买得起的示教硬件 和 (2) 适合高频视觉闭环的输出结构。

所以这一节是想说：逐步 BC 误差累积、DAgger 不现实、贵硬件不普惠——ACT/ALOHA 从硬件和算法两侧同时换路。

---

这篇论文的新想法

论文贡献可以拆成两块，像"造好厨房"和"写好菜谱"：

硬件侧 ALOHA：两套比例缩放的商用臂——人操作小臂 WidowX（约 3300 美元），大臂 ViperX（约 5600 美元/台）跟随，关节空间直接映射（leader 转 30°，follower 也转 30°），不用算 IK。加 3D 打印"手柄+剪刀"机构减轻回驱阻力，四路 Logitech 网络摄像头（480×640），整套 约 2 万美元。

算法侧 ACT：三个环环相扣的设计——

1. Action Chunking（动作分块）：不预测下一帧，一次预测未来 k=100 步（每步 14 维关节目标），有效决策 horizon 缩短 100 倍。
2. Temporal Ensembling（时序集成）：每个时刻都重新 query 策略，对"同一时刻被多次预测的动作"做指数加权平均，动作更平滑。
3. CVAE 训练目标：人示范本身有多模态（同一种观察有多种合法轨迹），用条件变分自编码器建模，避免"求平均"产生怪动作。

所以这一节是想说：ALOHA 解决"数据从哪来、贵不贵"，ACT 解决"怎么从少量噪声示范里学出稳定精细策略"。

---

它分几步做的（方法）

上图说明：Figure 1（ar5iv 原图）（论文原图）。

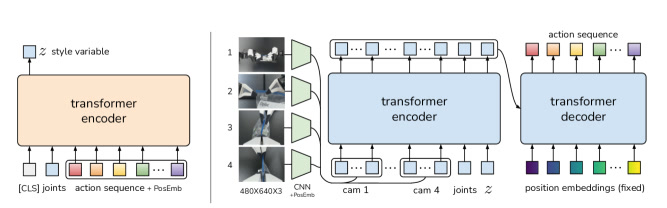

上图说明：Figure 2（ar5iv 原图）（论文原图）。

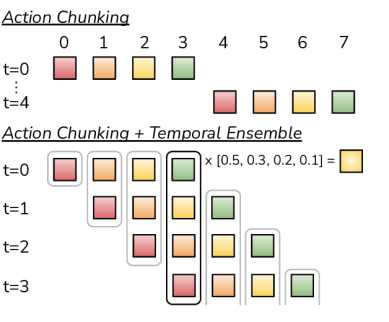

上图说明：Figure 3（ar5iv 原图）（论文原图）。

5.1 ALOHA 硬件：输入 → 处理 → 输出

输入：操作者双手回驱 leader 臂（WidowX 250，6 DoF + 夹爪）；四路 RGB 图像。

处理：

• 关节空间映射：leader 关节角 → 实时同步 → follower（ViperX 300）关节角。好处：(1) 不跑 IK，6 DoF 无冗余臂在奇异点附近仍可控；(2) leader 自重阻尼，人不会动太快。
• "Handle and Scissor" 机构：3D 打印件降低回驱力，夹爪可连续开合而非二值开关。
• 橡胶筋配重：部分抵消 leader 重力，支持 >30 分钟连续遥操。
• 自定义透明手指 + 防滑胶带：薄边可 Pry 开盖，透视线缆不挡视野。

输出：

• Follower 双臂各 7 DoF（6 关节 + 1 夹爪）= 14 维动作（绝对关节目标位置）。
• 四相机：顶视、前视（旋转 90° 扩垂直视野）、左右腕部相机。
• 控制与录制频率：50 Hz（论文 user study：降到 5 Hz，完成时间慢 62%，p < 0.001）。

关键规格：

组件	参数
Follower 臂	ViperX 6-DoF，payload 750g，臂展 1.5m，重复精度 5–8mm
Leader 臂	WidowX 250，约 3300 USD
单台 Follower	约 5600 USD（现货）
整套预算	约 20000 USD（含相机、框架）
图像	4× Logitech C922x，480×640 RGB
动作维度	14（双臂各 7）

所以这一节是想说：ALOHA 的核心设计是"关节直连 + 高频视觉 + 低成本"，用结构换精度，而不是靠贵传感器。

---

5.2 数据采集：示范里到底记什么

输入：人通过 ALOHA 遥操完成任务。

处理：

• 动作标签用 leader 关节位置，不用 follower 的——因为 leader/follower 之间的位置差隐含了"用了多大力"（低层 PID 控制器负责跟踪）。
• 观察 = follower 当前关节位置 + 四路 RGB 图像。
• 每个 episode 8–14 秒（50 Hz 下约 400–700 步）。
• 每任务 50 条示范（Thread Velcro 100 条），合计约 10–20 分钟有效操作数据；含重置和失误，墙钟时间约 30–60 分钟。

输出：(观察, 未来动作序列) 训练对。

所以这一节是想说：数据极省——每个任务不到一小时人类劳动，但要求 50Hz 精细遥操，ALOHA 为此做了大量机械设计。

---

5.3 ACT 网络结构

论文 Figure 2 的架构可以用下面 ASCII 概括：

训练时:
  [示范动作 a_{t:t+k}] + [关节位置] ──▶ CVAE Encoder (BERT式) ──▶ z (风格变量)
                                                                    │
  [4×RGB 图] + [关节] + [z] ──▶ ResNet18×4 ──▶ Transformer Encoder ──┼──▶ Transformer Decoder ──▶ â_{t:t+k} (k×14)

推理时: 丢弃 Encoder，z := 0（先验均值），输出确定性动作块

CVAE Encoder（仅训练用）

• 输入：[CLS] token + 关节位置 embedding + 长度 k 的动作序列 embedding → 长度 k+2 的序列。
• 处理：4 层 Transformer Encoder（hidden 512, 8 heads）。
• 输出：对角高斯分布的 μ, σ → 采样 z（风格变量，类似"这次示范是哪种操作风格"）。

CVAE Decoder / Policy（推理时的策略）

• 输入：
  • 4 张 480×640 图 → ResNet18 → 15×20×512 feature map → 展平为 300 token/图 → 加 2D 正弦位置编码 → 共 1200×512；
  • 关节位置、z 各线性投影到 512 维；
  • 合计 1202×512 进 Transformer Encoder（4 层）。
• 处理：Transformer Decoder（7 层）用 cross-attention 读 encoder 输出；query 为 k 个固定位置 embedding。
• 输出：MLP 投影为 k×14 张量 = 未来 k 步双臂关节目标。默认 k=100。

损失函数（Algorithm 1）：

$$\mathcal{L} = \underbrace{\text{MSE}(\hat{a}{t:t+k}, a{t:t+k})}{\text{重建：预测像不像示范}} + \beta \underbrace{D{KL}(q_\phi(z|\cdot) | \mathcal{N}(0,I))}_{\text{正则：z 别乱飘}}$$

• 重建用 L1 而非 L2（作者发现 L1 对精细动作更准）。
• β = 10（Table III）。
• 动作是绝对关节位置，不是 delta（增量）；用 delta 性能下降。

规模与速度：约 80M 参数；单卡 RTX 2080 Ti（11GB）训练约 5 小时；推理约 0.01 秒。

超参数（Table III 原文）：lr=1e-5，batch=8，encoder 4 层 / decoder 7 层，ff dim=3200，hidden=512，heads=8，dropout=0.1。

所以这一节是想说：ACT = 多视角 ResNet + Transformer 序列模型 + CVAE，一次吐出 100 步 14 维动作，而不是单步回归。

---

5.4 Action Chunking：为什么一次预测 100 步

朴素 chunking：每 k 步看一次图，生成 k 步，依次执行——像每 100 米才看一次路，中间闭着眼走，容易 jerk（ jerk = 动作突变）。

ACT 的做法（Figure 3 逻辑）：

时刻 t:   预测 [a_t, a_{t+1}, ..., a_{t+k-1}]
时刻 t+1: 预测 [a_{t+1}, ..., a_{t+k}]      ← 与上一段重叠 k-1 步
...
同一绝对时刻 t* 会被多个 chunk 预测 → Temporal Ensemble 加权融合

Temporal Ensembling 公式：

$$w_i = \exp(-m \cdot i), \quad a_t = \frac{\sum_i w_i A_t[i]}{\sum_i w_i}$$

• $A_t[i]$：第 i 个"预测来源"对时刻 t 的动作估计；
• $w_0$ 对应最旧的预测；$m$ 越小，越信任新预测。

输入 → 处理 → 输出：

• 输入：FIFO 缓冲区里同一时刻的多个预测；
• 处理：指数加权平均；
• 输出：平滑后的单步执行动作。

消融（Figure 6a，4 设定平均）：k=1 成功率 1% → k=100 44% → k=200/400 略降（太 open-loop，缺反应性）。

所以这一节是想说：chunking 降 horizon 是核心增益；temporal ensembling 是免费午餐，只增推理计算、不增训练成本。

---

5.5 CVAE：为什么要"风格变量"

问题：同一张桌子、同一个扎带，人每次 handover 位置都不同——若 BC 学"平均轨迹"，可能两只手相撞。

CVAE 训练时：Encoder 偷看完整示范动作序列 + 关节状态，压缩成 z；Decoder 必须靠 z + 当前观察重建整段动作。

推理时：z := 0（标准正态先验均值），输出确定性策略，方便评测。

消融（Figure 6c）：

• 脚本数据（确定性）：去掉 CVAE ≈ 无差别；
• 人类数据：有 CVAE 35.3% vs 无 CVAE 2% —— CVAE 对人类噪声示范几乎必需。

所以这一节是想说：CVAE 不是花活，而是"多种合法示范怎么不糊成一锅"的关键；对脚本数据可有可无，对人手数据生死攸关。

---

5.6 八个任务各自在考什么（实验设计）

论文在 MuJoCo 模拟 2 项 + 真实 6 项 上评测，全部要求双手 + 毫米级 + 视觉闭环：

任务	难点（一句话）
Slide Ziploc	右夹滑扣、左夹袋身；袋半透明、皱褶干扰感知
Slot Battery	电池入槽 + 左臂按住遥控器（弹簧反推）
Open Cup	右指弹倒小杯 → 左夹抬起 → 右指 Pry 开盖（不能捏杯身）
Thread Velcro	空中穿 3mm×25mm 环；第一次抓偏会在插入阶段放大到 >10mm
Prep Tape	裁胶带 → 空中 handover → 贴盒边（双臂时序严格）
Put On Shoe	tight fit 穿鞋 + 粘扣带；松手后鞋不能掉
Transfer Cube (sim)	右臂拾 cube 放入左夹爪，间隙 ~1cm
Bimanual Insertion (sim)	空中 peg-in-socket，插入间隙 ~5mm

随机化：真实任务物体沿 15cm 白线随机放置；模拟任务在 2D 区域均匀采样——测的是闭环纠偏，不是死记坐标。

对比基线：BC-ConvMLP、BeT（Transformer 但单步 + 冻结视觉 encoder）、RT-1（离散 action bin + 历史）、VINN（测试时检索最近邻示范）。ACT 是唯一 连续动作 + chunking + 联合训练视觉 的组合，动机就是 fine manipulation 需要亚厘米精度，离散 bin 不够。

所以这一节是想说：任务设计刻意选"低对比度感知 + 双臂协调 + 接触丰富"，不是 pick-and-place 玩具题。

---

关键数字（What works）

以下数字均来自论文 Table I–II 与系统配置段；粗体为 ACT 相对基线的决定性差距。

主实验成功率（%）

Table I — 模拟 + 2 个真实任务（最终阶段 Insert / Open / Place 等）

方法	Cube Transfer (sim, 人类数据) Transfer	Bimanual Insert (sim, 人类数据) Insert	Slide Ziploc (real) Open	Slot Battery (real) Insert
BC-ConvMLP	17	0	1	0
BeT	51	1	4	0
RT-1	33	0	0	0
VINN	9	0	1	0
ACT	90	50	88	96

Table II — 其余 4 个真实任务（最终成功）

任务	BeT	ACT
Open Cup（开调料杯）	0%	84%
Thread Velcro（穿扎带）	0%	20%
Prep Tape（裁胶带挂盒边）	0%	64%
Put On Shoe（穿鞋）	0%	92%

训练与系统

项目	数值
示范数量/任务	50（Thread Velcro: 100）
示范时长/任务	~10–20 分钟
Chunk size k	100
参数量	~80M
GPU 训练	~5 h / RTX 2080 Ti
推理延迟	~0.01 s
控制频率	50 Hz

所以这一节是想说：ACT 相对 BeT/RT-1 不是小幅提升，而是在多个真实精细任务上从"几乎做不了"到"80%+ 可用"；Thread Velcro 仍是短板（感知难）。

---

实验结果说明了什么

1. Action chunking 是通用技巧：给 BC-ConvMLP、VINN 也加上 chunking，成功率随 k 增大而升——不只 ACT 专属，但 ACT 仍大幅领先（Figure 6a）。

2. Temporal ensembling 白捡 3.3%（ACT）到 4%（BC-ConvMLP），对检索式 VINN 反而有害（Figure 6b）——平滑的是参数模型的预测噪声，不是检索误差。

3. 50Hz 控制对精细任务必要：穿扎带 5Hz 平均 33s vs 50Hz 20s；分杯 16s vs 10s。

4. 失败模式可解释：Thread Velcro 从第一阶段 92% 逐段跌到最终 20%——黑色扎带在黑色桌面占像素极少，Stage 2 过早闭合夹爪、Stage 3 插入不准是主因。

5. ACT 也学不会的任务： unwrap candy（50 示范，10 试全失败在"撕开"阶段——包装缝合线视觉不可辨）；平放 ziploc 袋的中段空中调整——透明袋形变敏感。

所以这一节是想说：实验支持"chunking + CVAE + 高频视觉"叙事，但也诚实展示感知极限和 open-loop chunk 的上界。

---

你应该懂的几个新词

• Behavior Cloning（BC，行为克隆）：监督学习式模仿——观察 → 动作。简单但有复合误差。
• Compounding Error（复合误差）：每步小错改变下一帧输入分布，误差滚雪球；fine manipulation 里毫米级即致命。
• Action Chunking（动作分块）：一次预测未来 k 步而非 1 步；有效 horizon ÷ k。
• Temporal Ensembling（时序集成）：重叠 chunk 对同一时刻的预测做指数加权平均。
• CVAE（Conditional VAE，条件变分自编码器）：训练时把动作序列压成 latent z，推理时 z=0；处理多模态示范。
• Teleoperation（遥操作）：人远程操控机器人；ALOHA 用主从关节映射。
• Joint-space mapping（关节空间映射）：直接同步关节角，不做末端 IK。
• Pixel-to-action：端到端从 RGB 像素到关节命令，不建显式物理模型。

所以这一节是想说：掌握这 8 个词，就能跟读后续 Mobile ALOHA、Diffusion Policy、UMI 时不迷路。

---

它有什么搞不定的

1. 多指协同：儿童安全药瓶（一手压盖、一手旋盖）需要多指，平行夹爪做不到。
2. 大扭矩任务：拧死瓶盖、开易拉罐、重物 lifting——Dynamixel 电机扭矩不足。
3. 指甲级操作：揭胶带起始边、开铝罐——薄夹爪仍不够。
4. 极端感知：透明/半透明物体 + 低对比度小物体（Thread Velcro、平放 ziploc）成功率骤降。
5. 长 horizon open-loop：k 过大（200–400）性能回落——仍需足够频繁的视觉闭环。
6. 单任务从头训：每个任务单独训练 80M 模型 5 小时，无跨任务泛化（后续 Mobile ALOHA 才扩数据）。
7. 无 force/tactile：纯视觉 + proprioception（本体感觉 = 关节角度），靠 PID 隐式力控，极限接触任务受限。

所以这一节是想说：ALOHA/ACT 是"低成本精细操作"的重要一步，不是万能手。

---

它和别的几篇是什么关系

• 上游 · DAgger：在线纠偏路线；ACT 选择 offline + 改输出结构，避免专家实时标注。
• 同期 · Diffusion Policy（Chi et al. 2023）：同样用 action chunk、解决多模态；DP 用扩散模型拟合动作分布，表达力更强但推理更慢。社区常并论。
• 下游 · Mobile ALOHA / ALOHA 2：同团队把 ALOHA 装到底盘、扩数据到千级，ACT 仍是默认 baseline。
• 对照 · RT-1 / OpenVLA：海量多任务 + VLM 主干 vs ACT 单任务少样本专精——两条路线正融合（大模型先验 + chunk 结构下游精控）。
• 互补 · UMI（本站 Ch14）：UMI 解"数据采集成本"，ACT 解"怎么从示范学"；UMI 部署端常用 Diffusion Policy，但 chunking 思想同源。

所以这一节是想说：ACT 是 imitation learning 从"BC 太弱"到"BC+结构就够细"的范式转折点。

---

和本导读的关系

本章对应 Ch14: 模仿学习——DAgger / ACT-ALOHA / UMI 的第 3 节核心案例。建议阅读顺序：

1. Ch14 §2 理解 BC 复合误差；
2. 读本笔记 Method（5.3–5.5）；
3. Ch13 Diffusion Policy 对比"chunk + 生成模型"的另一条实现；
4. Ch12 OpenVLA 看"通用 VLA"与"专精 ACT"如何分工。

ALOHA 硬件细节在 Ch14 有系统展开；本笔记补充 Table I/II 原始数字与 CVAE 消融。

所以这一节是想说：把 Ch14 当叙事线，本笔记当 Table 级机制与数字手册。

---

思考题

Q1：为什么 ACT 用 leader 关节位置当 action label，而不是 follower 的实际关节位置？

提示

想 PID 跟踪误差与"隐式力"的关系：leader 目标 vs follower 实测的差值，低层控制器用了多大力去追？

Q2：k=100 时有效 horizon 缩短 100 倍，为什么 k 继续增大到 200/400 反而掉点？

提示

分两种 failure：复合误差 vs 开环反应迟钝。chunk 太长 = 很久才重新看图。

Q3：CVAE 推理时为什么设 z=0 而不是随机采样？

提示

训练先验是 N(0,I)；评测要可重复；随机 z 会让同一观察产生不同动作块。

Q4：Temporal Ensembling 和"对相邻时刻动作做滑动平均"有什么本质区别？

提示

论文强调 aggregate 同一 timestep 的多个预测，不是相邻 timestep——后者会引入 bias。

Q5：Thread Velcro 第一阶段 92% 但最终只有 20%，你会优先改算法还是改感知？

提示

看 failure mode：夹爪过早闭合、插入 miss——更像"看不清扎带在哪"还是"动力学学不会"？

Q6：ALOHA 选 joint-space 而非 task-space（VR 末端位姿）的两个工程理由是什么？

提示

6 DoF 无冗余 + 精细操作常在奇异点附近；leader 自重阻尼限制人手速度。

Q7：若把控制频率从 50Hz 降到 5Hz 但数据量 ×10，你认为 ACT 能否补回来？

提示

对照 user study：5Hz 人 teleop 慢 62%。低频丢的不只是数据量，还有闭环修正机会。

---

一些好奇心问答（FAQ）

ALOHA 名字什么意思？
Aloha = A Low-cost Open-source Hardware Assystem（低成本开源硬件系统），双关夏威夷问候语。

2 万美元贵不贵？
相对 Shadow 40 万+、DexPilot 10 万级，是"实验室买得起的双臂"；相对单臂 WidowX 数据收集平台，是"为精细双手操作专门设计的溢价"。

ACT 和 ChatGPT 的 Transformer 是一回事吗？
同族不同任务：这里 Transformer 编码多相机 + 解码 动作序列，不是 token 文本；CVAE Encoder 借鉴 BERT 的 [CLS] 设计。

能否用 ACT 训 OpenVLA？
思路可借（chunking、temporal ensemble），但 OpenVLA 走离散 action token + 多任务大数据；ACT 是单任务 continuous joint BC。

---

如果你想再深入

1. 项目主页 + 视频：https://tonyzhaozh.github.io/aloha — 先看 teleop 能力再读 Method。
2. Hardware Appendix A：与 Shadow / DexPilot 成本能力对照表。
3. Follow-up：Mobile ALOHA（2024）看移动家务；ALOHA 2 看硬件迭代。
4. 对比阅读：本站 diffusion-policy.md（Ch13）— 另一种 chunk + 生成式动作建模。
5. 复现：Interbotix ViperX/WidowX + 开源 CAD — 非专家 <2 小时组装（论文 claim）。

---
