Lec10-Lec11 · 波导基础§
前两阶段一直把传输线看成“沿一条线传播”。从这里开始，问题升级为：电磁波被金属壁限制在一个截面里传播，横截面上的场分布不再随便取，而是只能取若干种允许的模。
本目录对应第三次作业中的 Lec10-Lec11：波型分类、Helmholtz 方程、分离变量、矩形波导截止，以及 $\mathrm{TM}_{11}$ 场量推导。公式与记号尽量与 第三次作业解答 · Lec10-Lec11 一致。

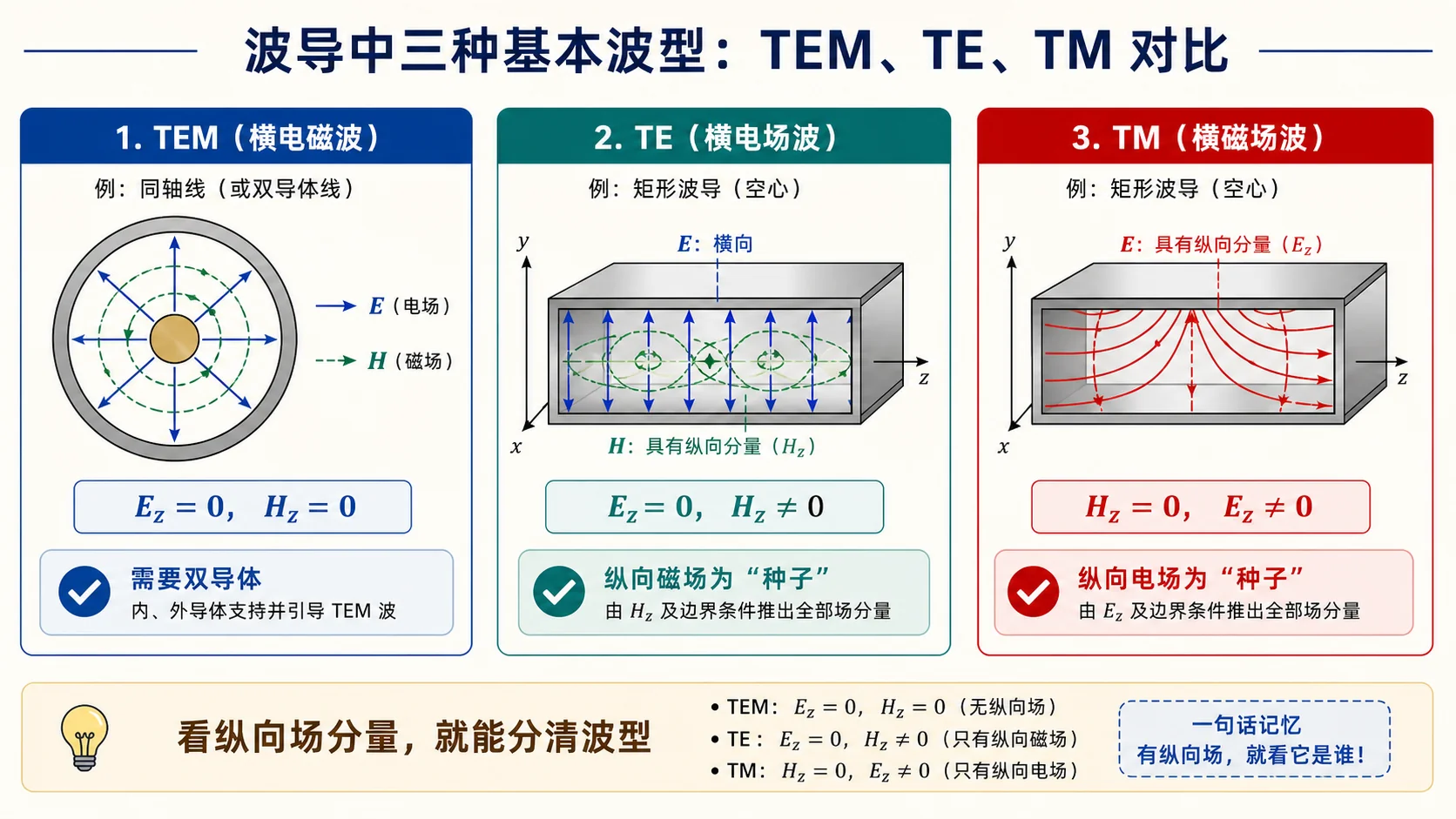

先用这张图区分三类波型：TEM 需要双导体给横向电场闭合；空心金属波导通常只能支持 TE/TM 模，场分布由边界条件筛出来。
这一阶段最容易犯的错，是把波导当成“换了外壳的传输线”。传输线题通常先问电压、电流、反射系数和输入阻抗；波导题先问的是：这个截面允许哪些场分布？这些场分布是否满足金属壁边界？在给定频率下能不能沿轴向传播？只要这个问题顺序没有换过来，后面的 $k_{\mathrm c}$、$\beta$、截止频率和 $\mathrm{TM}_{11}$ 推导就会越看越散。
内容校验状态§
本阶段 5 个单讲页已对齐第三次作业 Lec10-Lec11。重点闭环了 TEM/TE/TM 纵向分量定义、分离变量步骤、金属边界条件、$k^2=k_{\mathrm c}^2+\beta^2$ 和 $\mathrm{TM}_{11}$ 从纵向场到全场的推导口径。
反查时尤其校准了三类说法：
- 波型分类：TE/TM 的命名只看纵向场分量，不能按“有没有电场”“有没有磁场”口头化理解。
- 边界筛选：矩形波导里的 $\sin$、$\cos$ 不是凭经验猜出来的，而是由理想导体壁上的切向电场条件筛出来的。
- 截止判断：$k_{\mathrm c}$ 是横截面本征值，$k$ 是介质和频率给出的总波数，$\beta$ 才是沿 $z$ 方向传播的相位常数。
进入本阶段前先换脑子§
前两阶段的主角是“沿线传播的一维波”：电压电流怎么变、负载怎么反射、沿线走多远会在圆图上转到哪里。从这里开始，主角变成“横截面上的二维本征问题”。也就是说，场不是随便铺在管子里就能传播，而是必须同时满足 Maxwell 方程和四面金属壁的边界条件。
可以把这一阶段拆成两层：
- 横截面先定形状：在 $xy$ 平面求出允许的场分布，得到 $m,n$ 和 $k_{\mathrm c}$。
- 轴向再看传播：把工作频率给出的 $k$ 和该模的 $k_{\mathrm c}$ 比较，决定 $\beta$ 是实数还是虚数。
这也是为什么题目常常先让你“说明波型”“写出 Helmholtz 方程”“用分离变量法求解”，然后才问具体的场分量。它不是在绕远路，而是在先确认这个模到底存不存在、长什么样、能不能导行。
阶段内容补强§
本阶段只取「边界如何筛选场」：先从金属壁切向电场为零出发，再说明为什么只需要先解 $E_z$ 或 $H_z$。推导压缩为「选波型 → 写纵向分量 → 套边界 → 回推出全场」的流程。
本目录怎么读§
第一次读不要急着背全场表达式。先把“为什么空心矩形波导没有 TEM”“为什么 TM 先解 $E_z$”“为什么 TE 先解 $H_z$”这三个问题讲顺；只要这三点没顺，后面所有公式都会像孤立结论。
第二次读再盯公式来源：分离变量给出 $k_x$、$k_y$，横截面本征值合成 $k_{\mathrm c}$，色散关系再给出 $\beta$。这条线比单独记忆每个公式更重要，因为作业里经常换记号、换边界、换模式名称，但推导骨架不变。
做题前再回到本页下面的“做题入口”表。题干问“波型特点”时，不要展开 $\mathrm{TM}_{11}$ 全场推导；题干问“推导场量”时，也不要只写截止频率。波导题很看重答题层次，答偏层次比少写一个常数更容易丢分。
推荐阅读顺序§
| 顺序 | 文件 | 约需时间 | 说明 |
|---|---|---|---|
| 1 | 00-术语与路线图.md | 15–20 min | 符号、路线图、与大纲的对应关系 |
| 2 | 01-波型与传输线结构（TEM-TE-TM）.md | 25–35 min | 波型分类与结构前提 |
| 3 | 02-波动方程与分离变量（纵向分量）.md | 35–45 min | Maxwell→Helmholtz→分离变量 |
| 4 | 03-矩形波导边界与截止（kc-fc-λc）.md | 30–40 min | 边界、$k_{\mathrm c}$、截止与色散 |
| 5 | 04-从Ez到全场的推导套路（TM例）.md | 40–50 min | $\mathrm{TM}_{mn}$ 全流程 |
| 6 | 05-自检清单与常见误区.md | 15–25 min | 考前速查 |
本阶段主线§
flowchart LR
A["传输线: 只看轴向传播"] --> B["波导: 横截面也要满足边界"]
B --> C["TEM / TE / TM"]
C --> D["先解 Ez 或 Hz"]
D --> E["分离变量得到 kc"]
E --> F["k^2 = kc^2 + beta^2"]
F --> G["判断截止和导行"]
读这组讲义时，最重要的是把三个波数分清。它们不是三个名字相近的常数，而是来自三个不同来源：
- $k$：工作频率和介质给出的“总波数”，$k=\omega\sqrt{\mu\varepsilon}$。
- $k_{\mathrm c}$：截面几何、边界条件和模指标给出的“门槛”。
- $\beta$：真正沿波导轴向传播的相位常数。
三者关系是
$$ k^2=k_{\mathrm c}^2+\beta^2. $$
如果 $k<k_{\mathrm c}$，这个模就被截止；如果 $k>k_{\mathrm c}$，它才沿 $z$ 方向导行。
五个核心判断§
做 Lec10-Lec11 的题，不要从最后一个公式倒背。先按下面五个判断走，基本能把题干放到正确的位置。
| 判断 | 先问自己 | 答题落点 |
|---|---|---|
| 结构能否支持 TEM | 是双导体结构，还是空心单导体金属波导 | 空心矩形波导通常无 TEM，只讨论 TE/TM |
| 这是什么波型 | $E_z$ 是否为零，$H_z$ 是否为零 | TE：$E_z=0$；TM：$H_z=0$ |
| 先解哪个纵向分量 | 题目给的是 TE 还是 TM | TM 先解 $E_z$；TE 先解 $H_z$ |
| 边界怎样限制场 | 哪些壁上切向电场必须为零 | 得到 $\sin$ 或 $\cos$ 形式，以及 $m,n$ 的取值约束 |
| 这个模能不能导行 | 给定频率下 $k$ 和 $k_{\mathrm c}$ 谁大 | $k>k_{\mathrm c}$ 导行；$k<k_{\mathrm c}$ 截止 |
这五步的意义在于：先把物理条件说清楚，再写数学形式。波导推导看起来长，但每一步都在回答“这个场分布是否被允许”。
公式别背散§
矩形波导的横截面如果取 $0\le x\le a,\ 0\le y\le b$，常见本征波数写成
$$ k_x=\frac{m\pi}{a},\qquad k_y=\frac{n\pi}{b},\qquad k_{\mathrm c}=\sqrt{k_x^2+k_y^2}. $$
因此
$$ \beta=\sqrt{k^2-k_{\mathrm c}^2}. $$
对空气填充波导，截止处 $\beta=0$，常写
$$ \lambda_{\mathrm c}=\frac{2\pi}{k_{\mathrm c}},\qquad f_{\mathrm c}=\frac{c}{\lambda_{\mathrm c}}=\frac{c k_{\mathrm c}}{2\pi}. $$

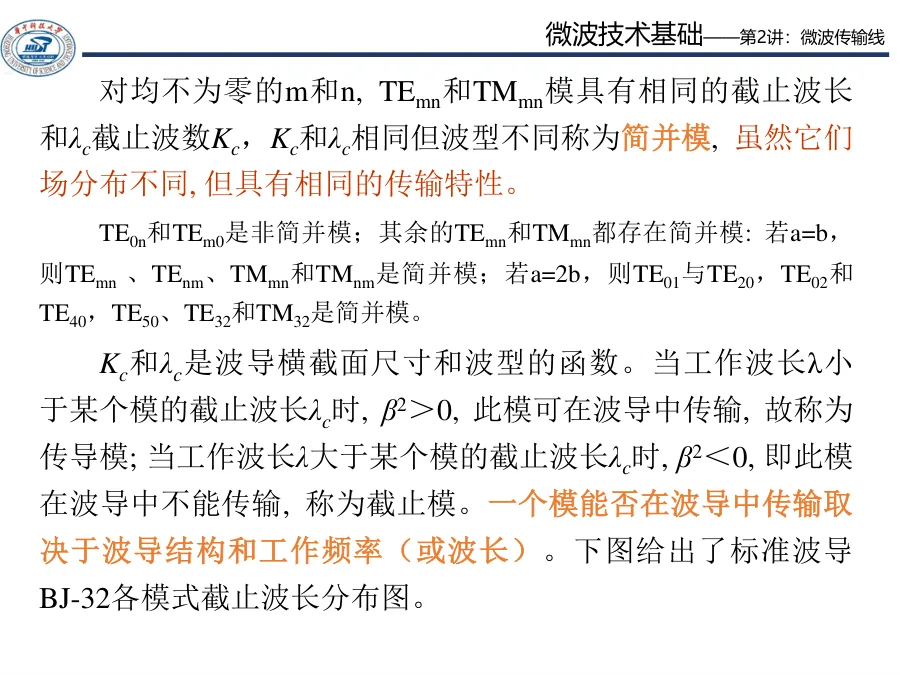

这里要注意两个限制。第一，TE 和 TM 的 $k_{\mathrm c}$ 形式可以相同，但允许的 $m,n$ 不完全相同：TM 模要求 $m,n\ge 1$；TE 模允许其中一个指标为 0，但不能二者同时为 0。第二，本阶段先解决“波型、边界、截止、场量推导”，导波波长 $\lambda_{\mathrm g}$、相速和群速放到下一阶段集中处理，不要在这里把 $\lambda_0$ 当成轴向传播波长。
常见误区先挡住§
| 误区 | 更准确的说法 |
|---|---|
| TE 没有电场 | TE 是 $E_z=0$，横向电场通常不为零 |
| TM 没有磁场 | TM 是 $H_z=0$，横向磁场通常不为零 |
| 空心矩形波导就是传输线，所以能传 TEM | 空心单导体波导缺少双导体电位差结构，通常不支持 TEM |
| $k_{\mathrm c}$ 是损耗或衰减常数 | $k_{\mathrm c}$ 是横截面本征值；截止区的轴向衰减来自 $\beta$ 变为虚数 |
| $\lambda_0$ 就是波导里沿轴向的波长 | $\lambda_0$ 是无界介质波长；沿轴向的导波波长要由 $\beta$ 决定 |
| 只写 $m,n$ 就能确定全部内容 | 还必须说明 TE/TM 模族，因为边界条件和非零场分量不同 |
| $\mathrm{TM}_{10}$ 也可以照公式写 | TM 模两个指标都不能为 0，否则 $E_z$ 本征函数退化为零 |
做题入口§
| 题干信号 | 先看哪一页 | 答题重点 |
|---|---|---|
| “什么是波型”“TEM/TE/TM 特点” | 01-TEM-TE-TM波型.md | 纵向分量定义 + 结构是否支持 |
| “Helmholtz 方程”“分离变量法” | 02-纵向分量与分离变量.md | 从三维方程分出横截面本征问题 |
| “矩形波导截止”“$k_{\mathrm c}$”“$f_{\mathrm c}$” | 03-金属边界与截止.md | 边界条件、模指标、导行条件 |
| “$\mathrm{TM}_{11}$ 场量推导” | 04-从纵向场到全场.md | 先写 $E_z$，再由偏导推出横向场 |
| “考前检查”“哪里容易错” | 99-自检清单与常见误区.md | 用概念题和公式题反向排错 |
读完本目录应该能做什么§
- 看见一个波导结构，能先判断它是否可能支持 TEM。
- 看见 TE/TM，能立刻说清 $E_z$、$H_z$ 谁为零、谁作为纵向种子分量。
- 能把分离变量法写成“设函数、代入、分离常数、套边界、得到 $k_{\mathrm c}$”的完整链条。
- 能说明 $k_{\mathrm c}$ 不是由工作频率随意调出来的，而是由截面和模指标决定的。
- 能对 $\mathrm{TM}_{11}$ 这类题先求纵向分量，再用 Maxwell 旋度关系回推横向分量。
与后续阶段的分界§
本阶段回答的是“哪些模被允许，以及这些模在截止前后是否能传播”。下一阶段 Lec11～12 · 波导波长与色散 会把 $\lambda_0$、$\lambda_{\mathrm c}$、$\lambda_{\mathrm g}$、相速、群速和“为什么波导没有 TEM”集中讲清。再往后的 Lec13–Lec16 · 矩形波导综合 则更偏工程计算：主模、单模带宽、模枚举、波导段反射和匹配。
与作业的关系§
本目录对应 第三次作业 中的 Lec10-Lec11。讲次、作业和教材章节总表见 讲次-作业-教材章节-知识点矩阵。
延伸阅读与作业链接§
- 第三次作业解答 · Lec10-Lec11（标准解答）
- 第三次作业 · 符号与导读
- 教材参考（与作业解答一致）：北理工 §2.1；华科 §2.1–2.2
后续讲次：Lec11～12 · 波导波长与色散（三种波长、色散、无 TEM）。
跳级索引（已掌握 Lec10–11 后可直接查阅）：Lec13–Lec16 · 矩形波导综合（§2.3 工程计算、模枚举、波导段反射与匹配；建议仍过一遍 Lec11～12 中的 $\lambda_{\mathrm g}$ 与色散概念）。
