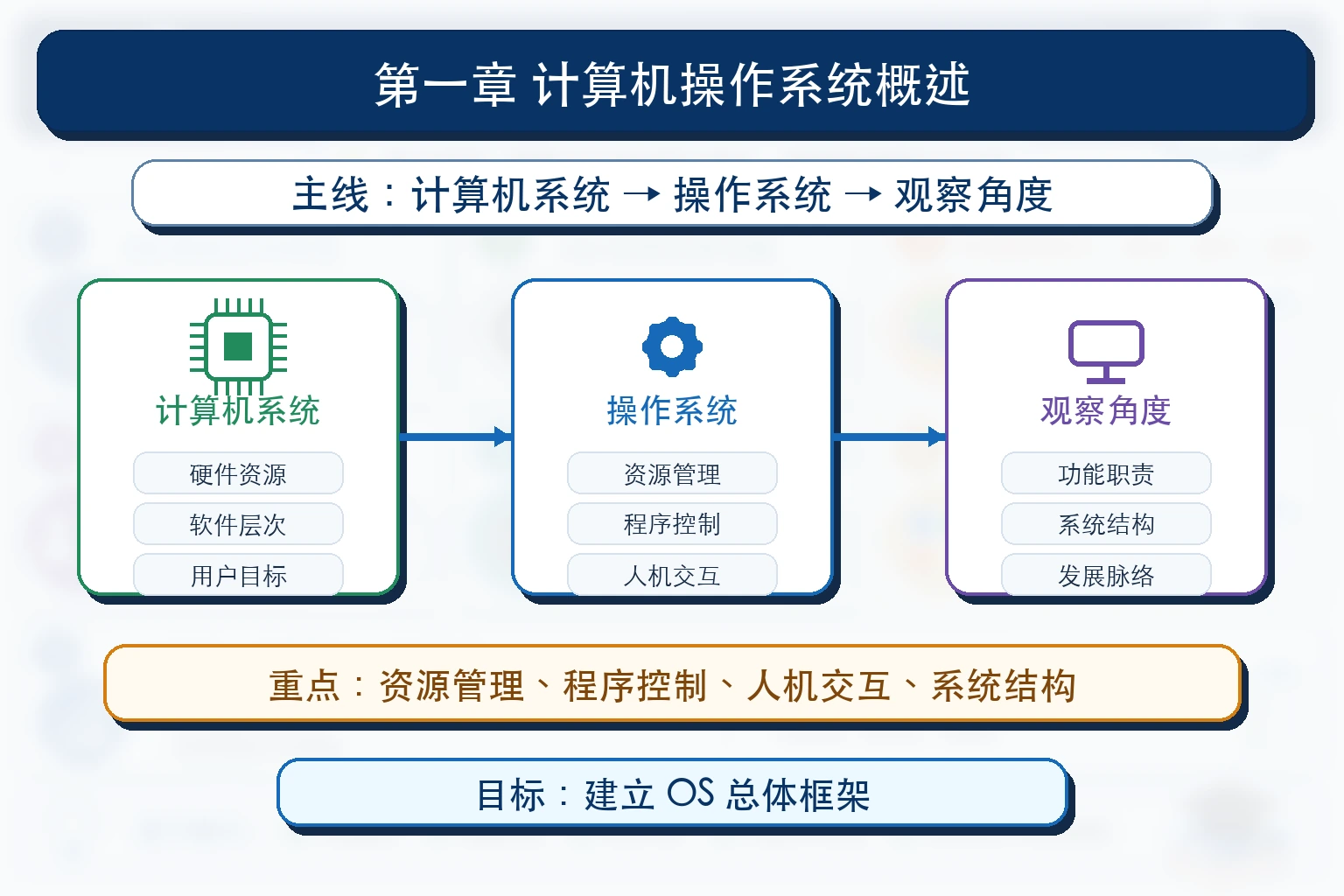

第一章 计算机操作系统概述

知识点插图:第一章 计算机操作系统概述
插图:第一章 计算机操作系统概述

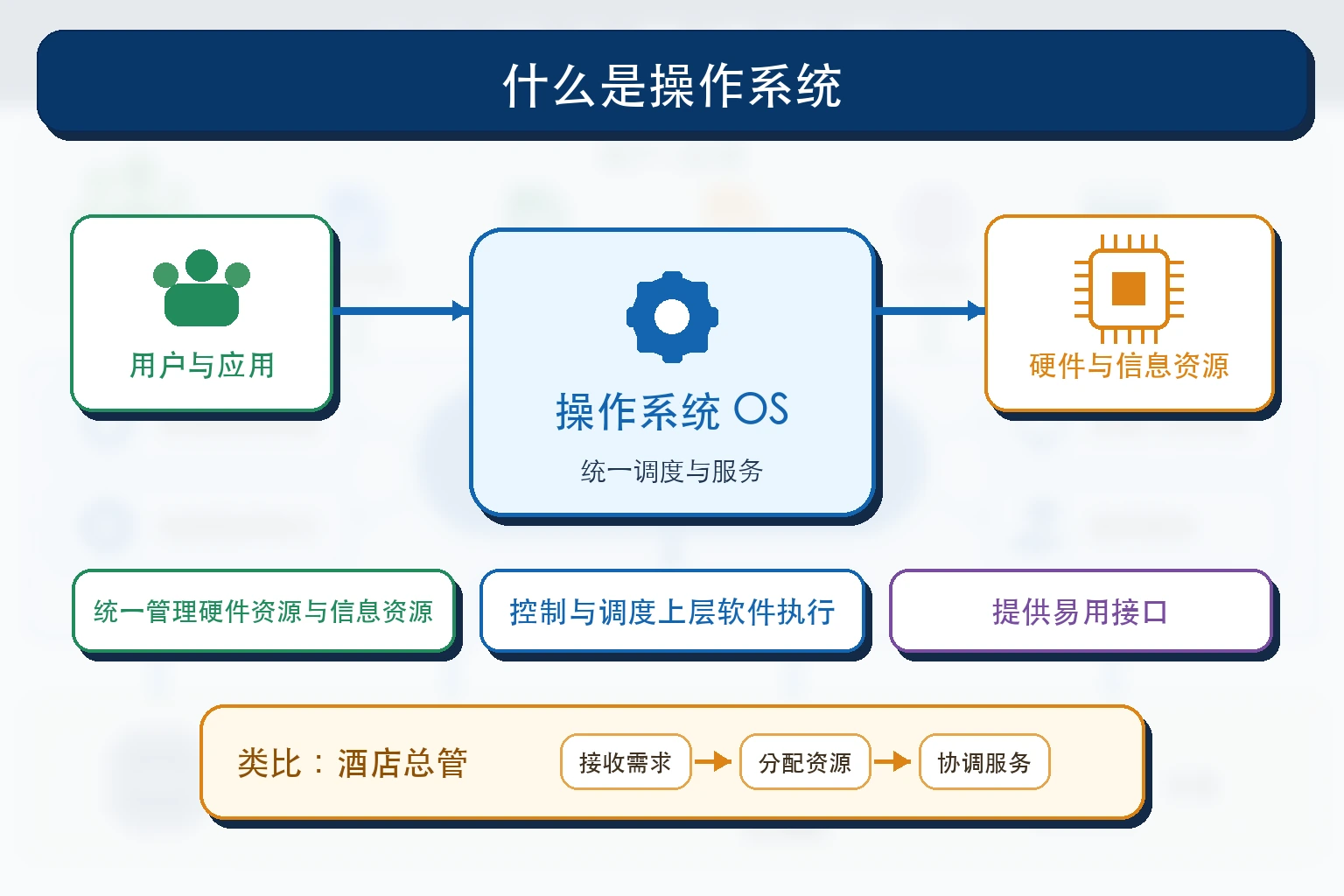

引入:什么是操作系统

知识点插图:引入:什么是操作系统
插图:引入:什么是操作系统

原书定义:操作系统(operating system, OS)是计算机系统中最重要的系统软件,它统一管理计算机系统的硬件资源与信息资源,控制与调度上层软件的执行并为其提供易于使用的接口。

日常类比:操作系统好比一个酒店总管。客人(应用程序)来住店,不会直接去找清洁工、厨师、电工沟通,全部通过总管登记、调度。总管的两个职责:①管理资源(房间、餐食、热水)②对外提供易用的服务接口(前台办理)。


1.1 计算机系统

知识点插图:1.1 计算机系统
插图:1.1 计算机系统

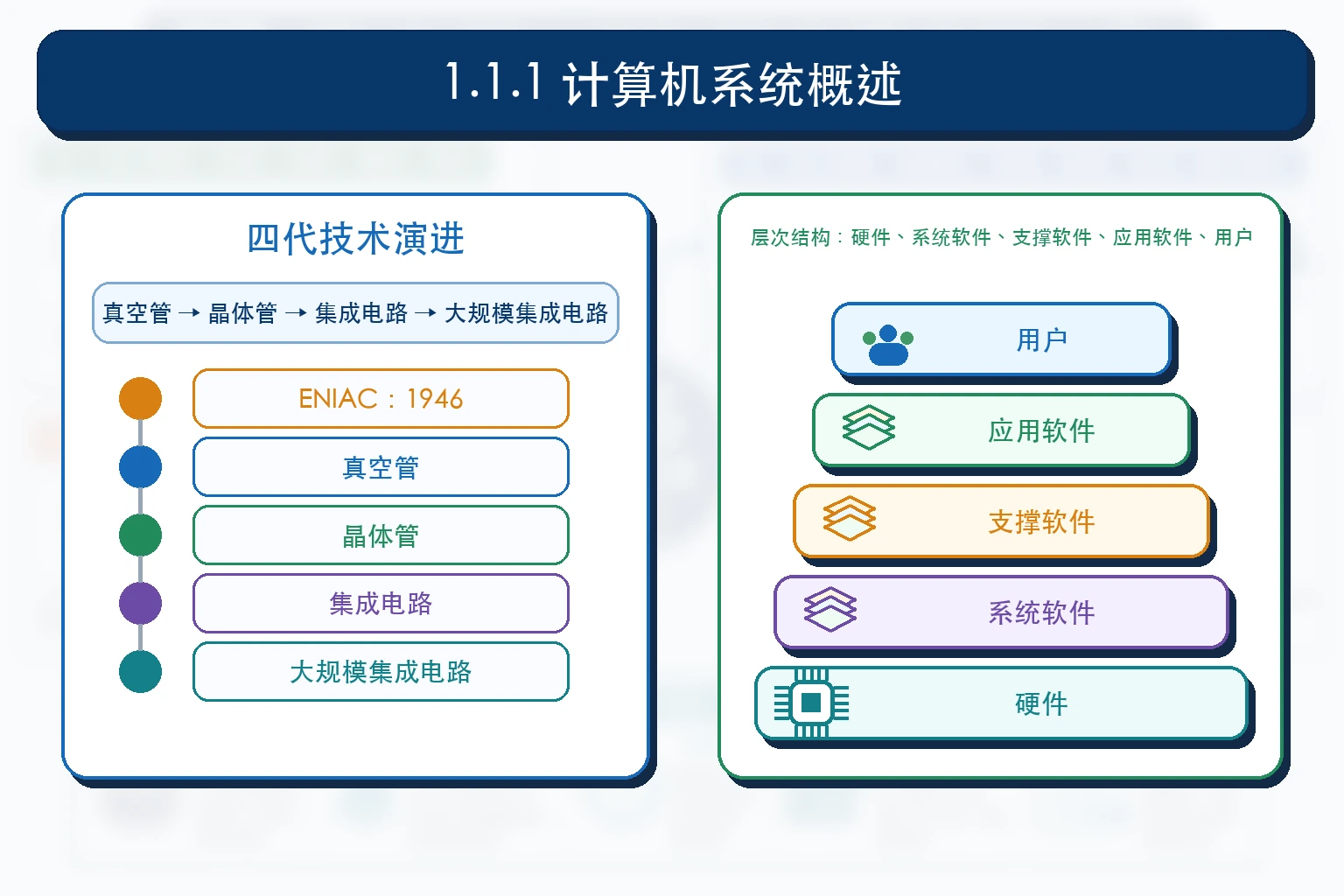

1.1.1 计算机系统概述

知识点插图:1.1.1 计算机系统概述
插图:1.1.1 计算机系统概述

电子数字计算机:一种能够自行按照已设定的程序进行数据处理的电子设备,是软件与硬件相结合的、面向系统的、侧重于应用的自动化求解工具。1946 年首台电子数字计算机 ENIAC 诞生于美国。

计算机技术的发展四阶段

代次 时期 主要器件 关键特征
第一代 1946-1957 电子真空管 速度慢、存储量小、体积大;尚无 OS;手工操作(卡片/纸带 + 控制台按钮);单道串行
第二代 1958-1964 晶体管 体积小、寿命长、功耗低;I/O 例行程序、早期高级语言(FORTRAN/COBOL)、早期批处理控制系统、磁带文件系统出现
第三代 1965-1977 集成电路(每片 4-100 逻辑门) 多道程序设计成为缓解 I/O-CPU 速度矛盾的主流手段;磁盘出现;OS 日臻成熟
第四代 1978-至今 大规模/超大规模集成电路(每片 1000+ 逻辑门) 微机化、网络化、智能化;2000 年后移动计算兴起

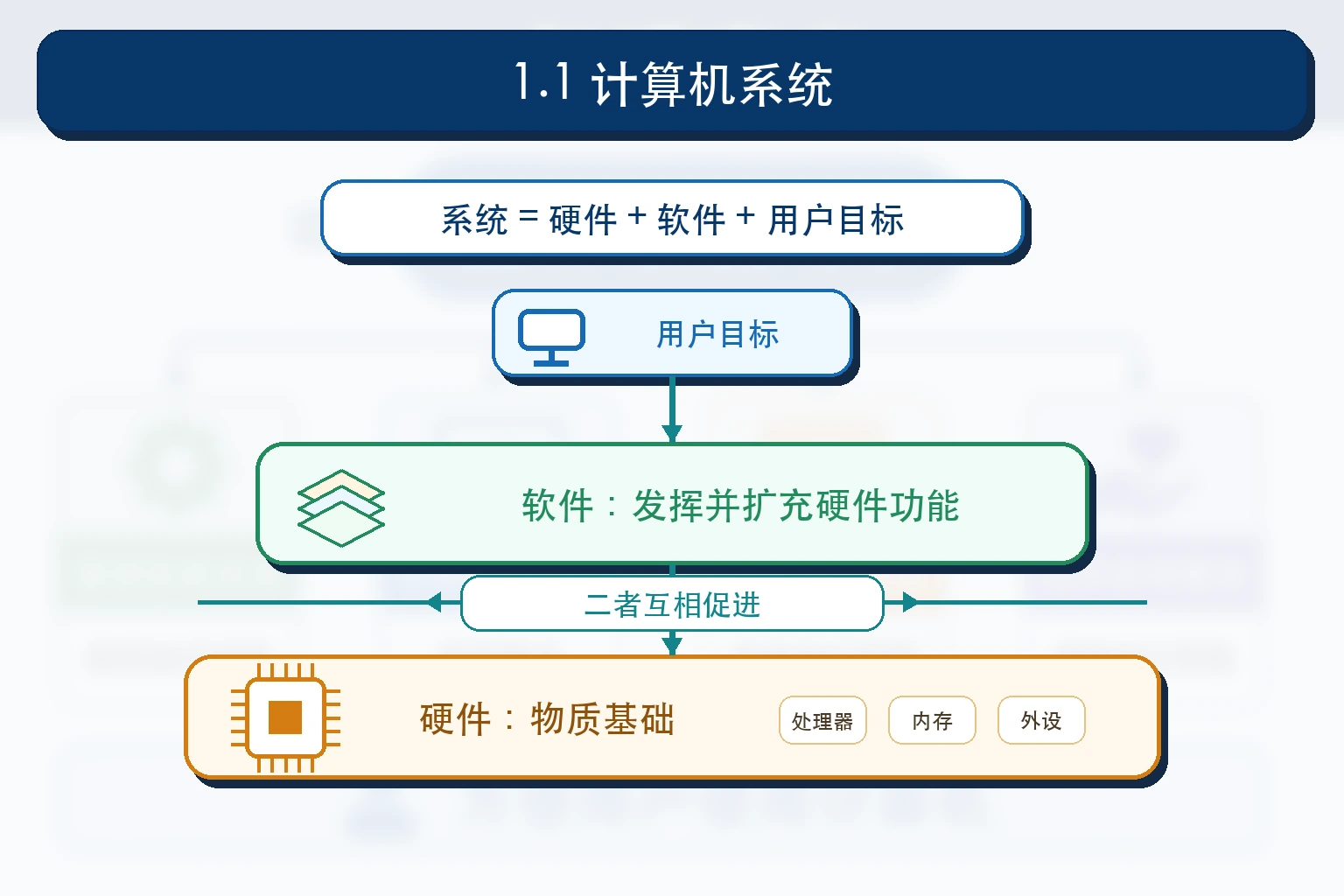

计算机系统的组成:硬件 + 软件。硬件是软件运行的物质基础,软件能够充分发挥硬件潜能并扩充硬件功能。两者互相促进,缺一不可。

计算机系统的层次结构(图 1-1):从底向上依次是 - 计算机硬件 - 系统软件层(操作系统、实用程序、语言处理程序、数据库管理系统) - 支撑软件层(接口软件、工具软件、环境数据库) - 应用软件层(财务系统、航空订票、上网浏览、电子商务、科学计算 ……) - 用户

每层都向外提供一组接口,对内隐藏实现细节,对层外只提供使用约定。

对应学校 ch1


1.1.2 计算机硬件系统

知识点插图:1.1.2 计算机硬件系统
插图:1.1.2 计算机硬件系统

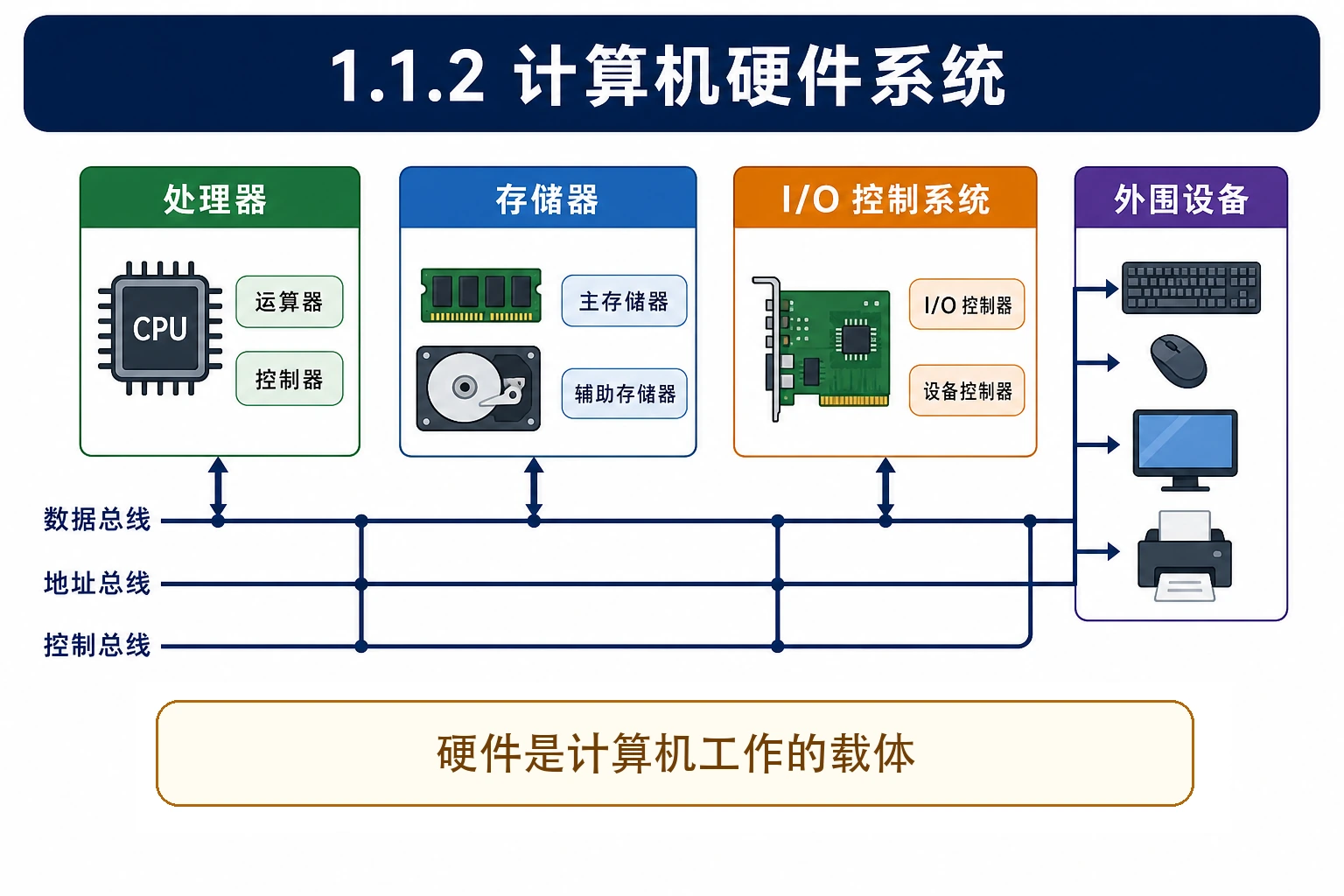

计算机硬件系统是借助电、磁、光、机械等原理构造的各种物理部件的有机结合,是计算机系统工作的载体,包括:处理器、存储器、I/O 控制系统及外围设备。

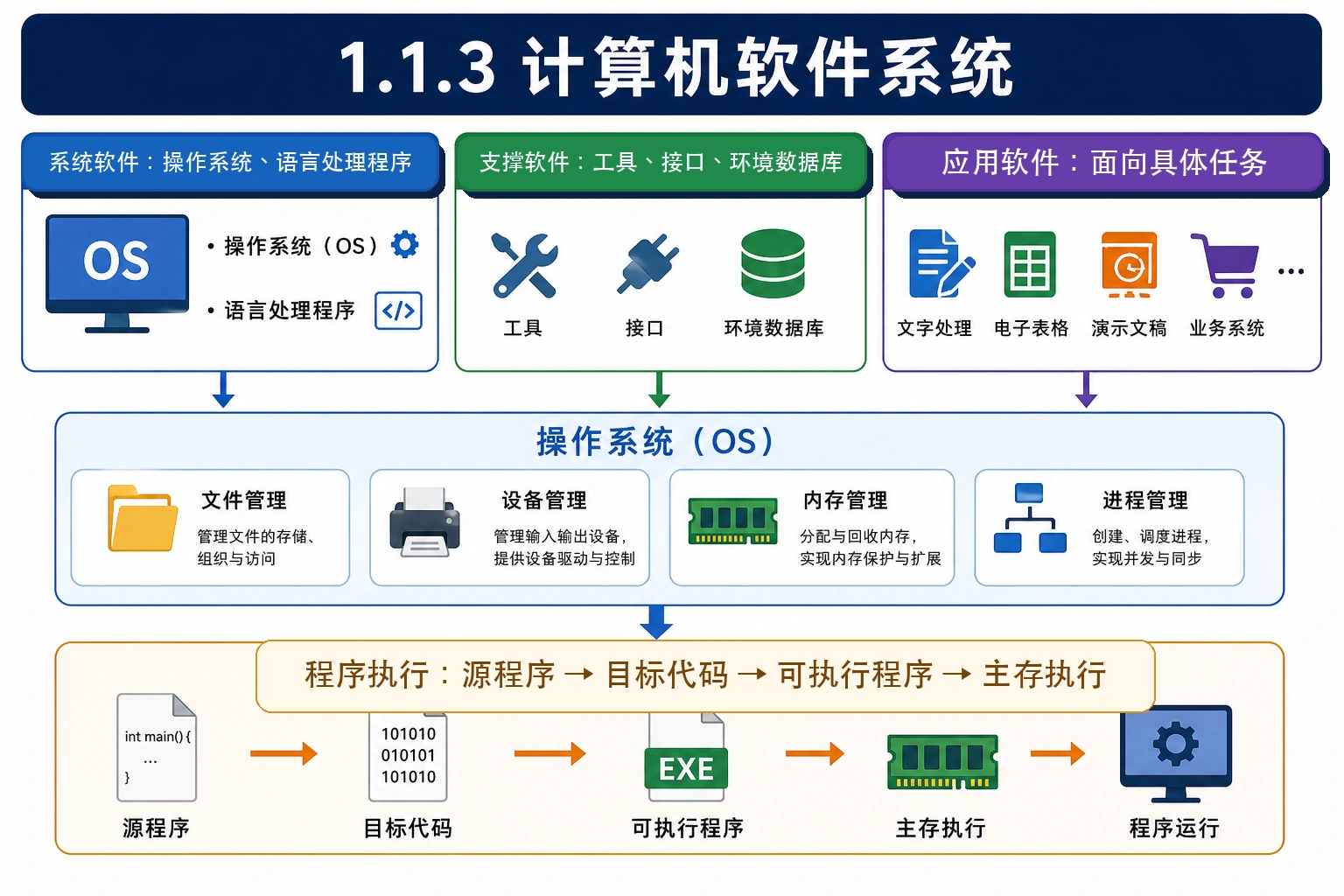

1.1.3 计算机软件系统

知识点插图:1.1.3 计算机软件系统
插图:1.1.3 计算机软件系统

计算机软件系统包括各类程序和文件,用于指挥计算机系统按指定要求进行协同工作,包括系统软件、支撑软件和应用软件,其中最关键的系统软件是操作系统语言处理程序

计算机程序的解释执行过程(图 1-7):源程序(高级语言/汇编)→ 编译/汇编/解释 → 目标代码 → 链接 → 可执行程序 → 装入 → 主存执行程序 → 由操作系统(文件管理、设备管理、内存管理、进程管理)支撑执行。

对应学校 ch1

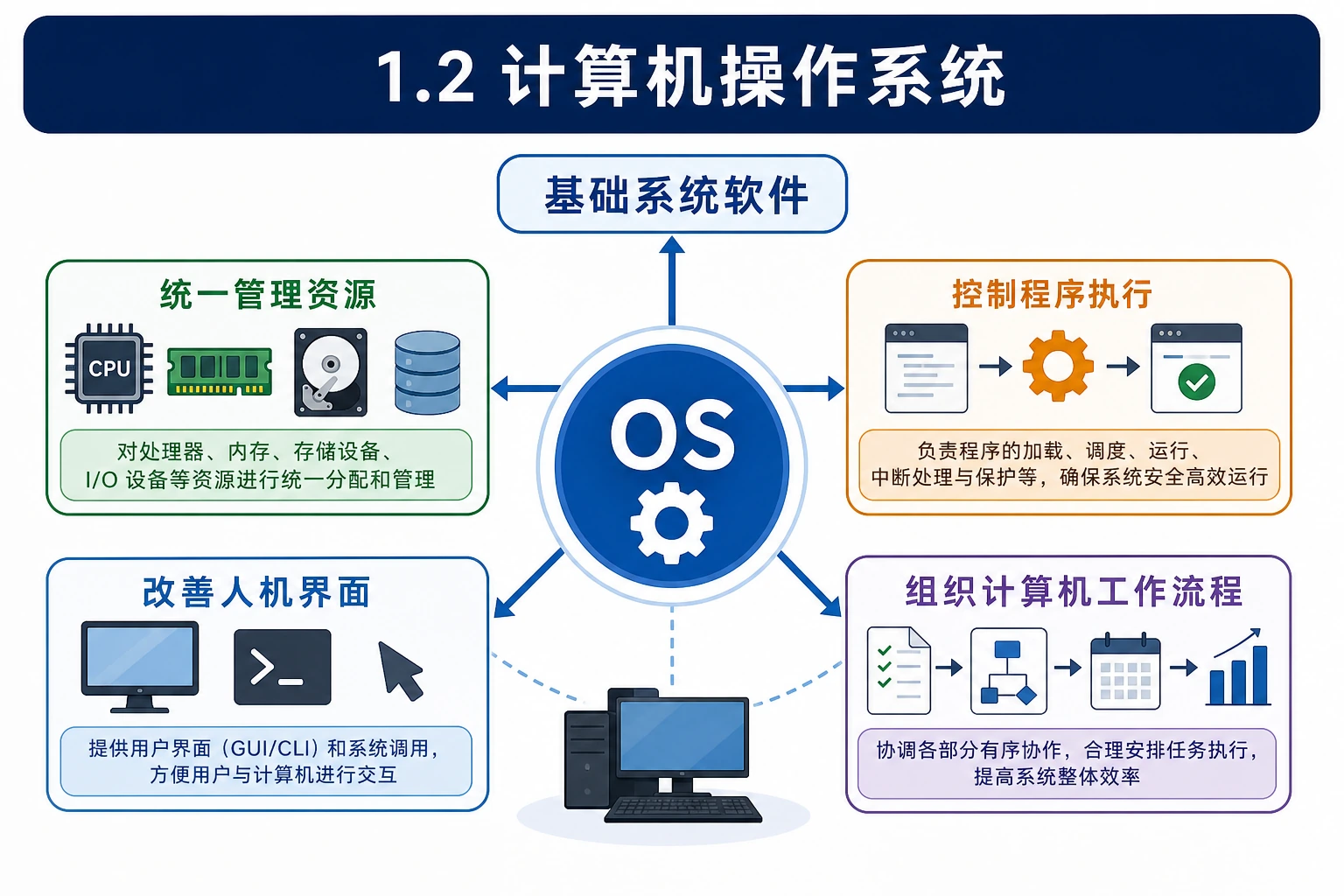

1.2 计算机操作系统

知识点插图:1.2 计算机操作系统
插图:1.2 计算机操作系统

1.2.1 计算机操作系统技术的发展

知识点插图:1.2.1 计算机操作系统技术的发展
插图:1.2.1 计算机操作系统技术的发展

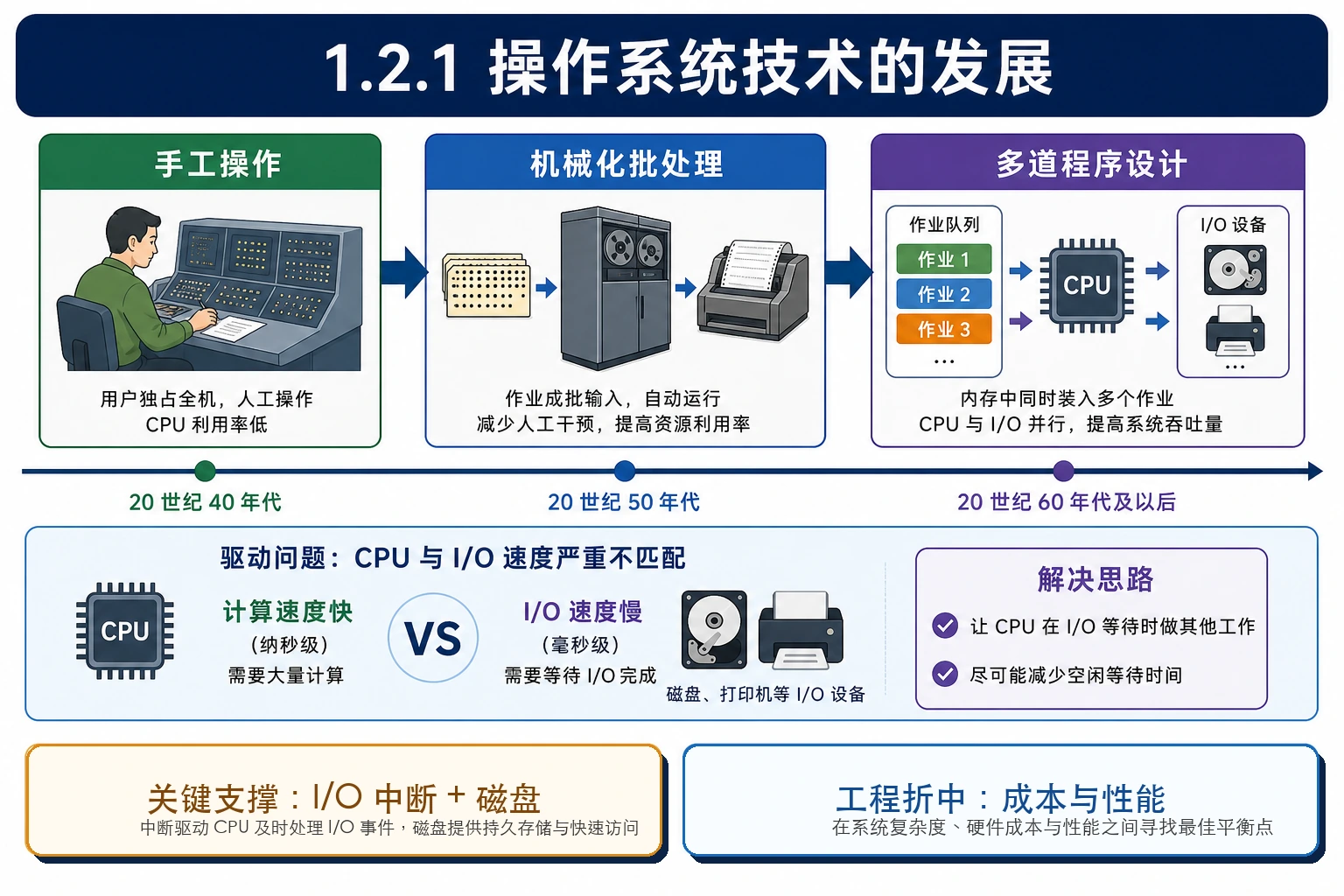

手工操作阶段(第一代计算机):用户用开关、按钮、亮灯直接控制计算机。

类比:早期洗衣机操作就是”开关表示、按钮控制、亮灯显示”,OS 雏形。

机械化批处理阶段(第二代计算机):操作员把多道作业组织成”作业说明书 + 程序数据”,排队执行。压缩了手工操作时间,但 I/O 与 CPU 的速度矛盾仍存在。

多道程序设计的诞生(第三代计算机起):为解决 I/O 机械慢与 CPU 电子快的矛盾,让多道程序同时进入主存,使外设和 CPU 充分并行。 - 关键技术支撑:I/O 中断(已使两者具备并行能力)+ 磁盘(解决多道程序换入换出的代价) - 1960 年磁盘出现使多道程序执行成为可能,操作系统正式诞生

核心思想:OS 设计是一个工程问题——必须考虑成本、性能折中,不是单纯的哲学/数学问题。

对应学校 ch1


1.2.2 操作系统及其分类

知识点插图:1.2.2 操作系统及其分类
插图:1.2.2 操作系统及其分类

操作系统定义(再次强调):计算机系统中最基础的系统软件,统一管理软硬件资源,控制程序执行,改善人机界面,合理组织计算机工作流程,为用户使用计算机提供良好的运行环境。

操作系统的核心地位: - 把硬件裸机改造成完善的虚拟机 - 提供多道程序设计环境 - 隔离应用与硬件,向上提供更多更强的功能支持 - 是软件系统的核心,与硬件一起构成软件的基础运行平台

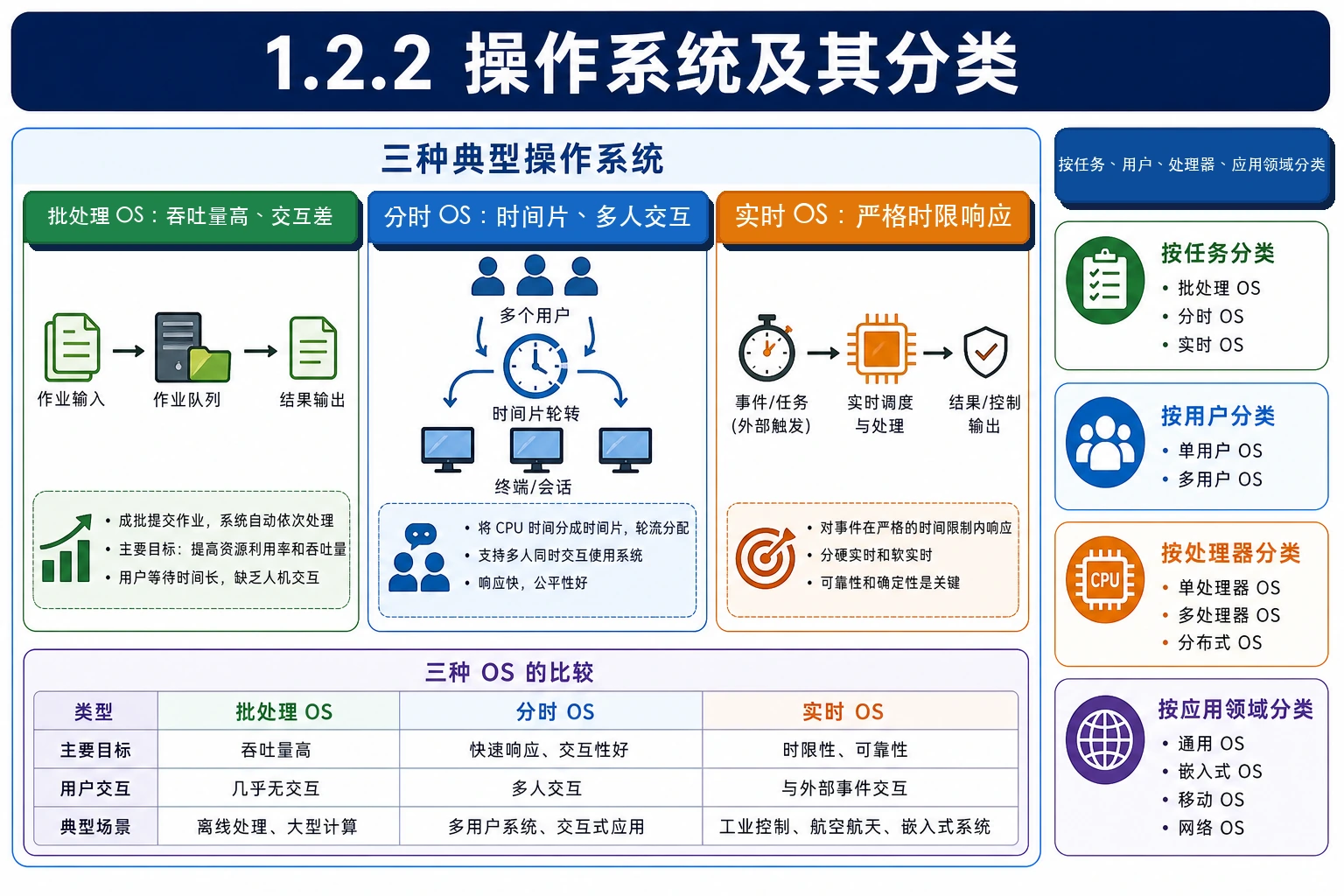

操作系统的分类

分类原则 类型
设计目标 批处理 OS、分时 OS、实时 OS
处理方式 单处理器 OS、多处理器 OS
用户和任务 单/多任务 OS、单/多用户 OS
应用领域 服务器 OS、并行 OS、网络 OS、分布式 OS、微机 OS、手机 OS、嵌入式 OS、传感器 OS

三大经典 OS 对比

  • 批处理 OS:作业 = 程序 + 数据 + 作业说明书。预先排入作业队列,自动连续处理。优点:资源利用率高、吞吐量大、用户脱机工作;缺点:周转时间长、无交互、不利调试。代表:UNIX 的 Shell、Windows 的 .bat 仍保留批处理痕迹。
  • 分时 OS:多个联机用户同时使用,每人一个终端,用问答方式控制。CPU 时间片轮流分配。最常用。
  • 实时 OS:要求计算机在严格时限内响应外部事件。

对应学校 ch1

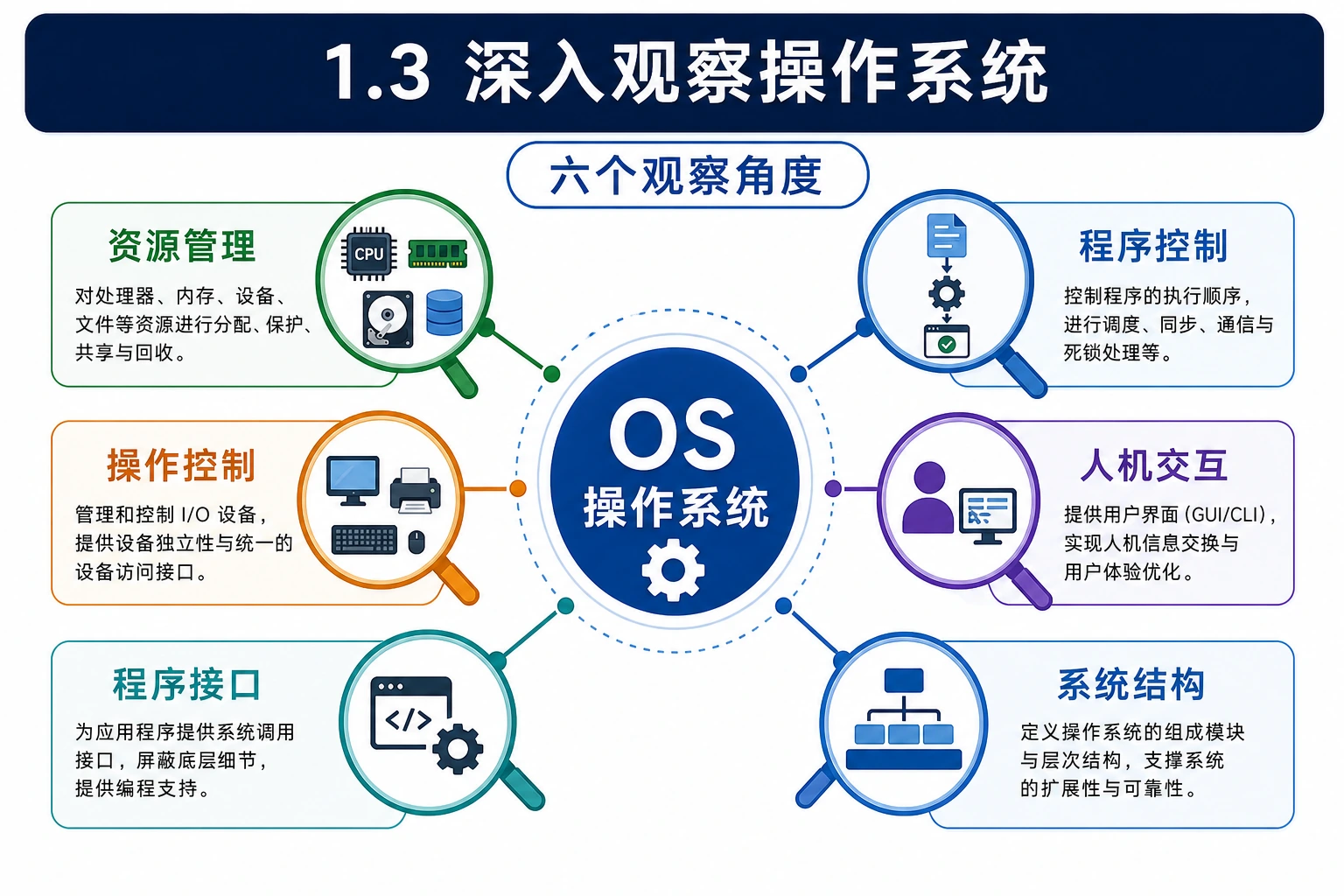

1.3 深入观察操作系统

知识点插图:1.3 深入观察操作系统
插图:1.3 深入观察操作系统

教材通过 6 个角度刻画 OS:资源管理、程序控制、操作控制、人机交互、程序接口、系统结构。

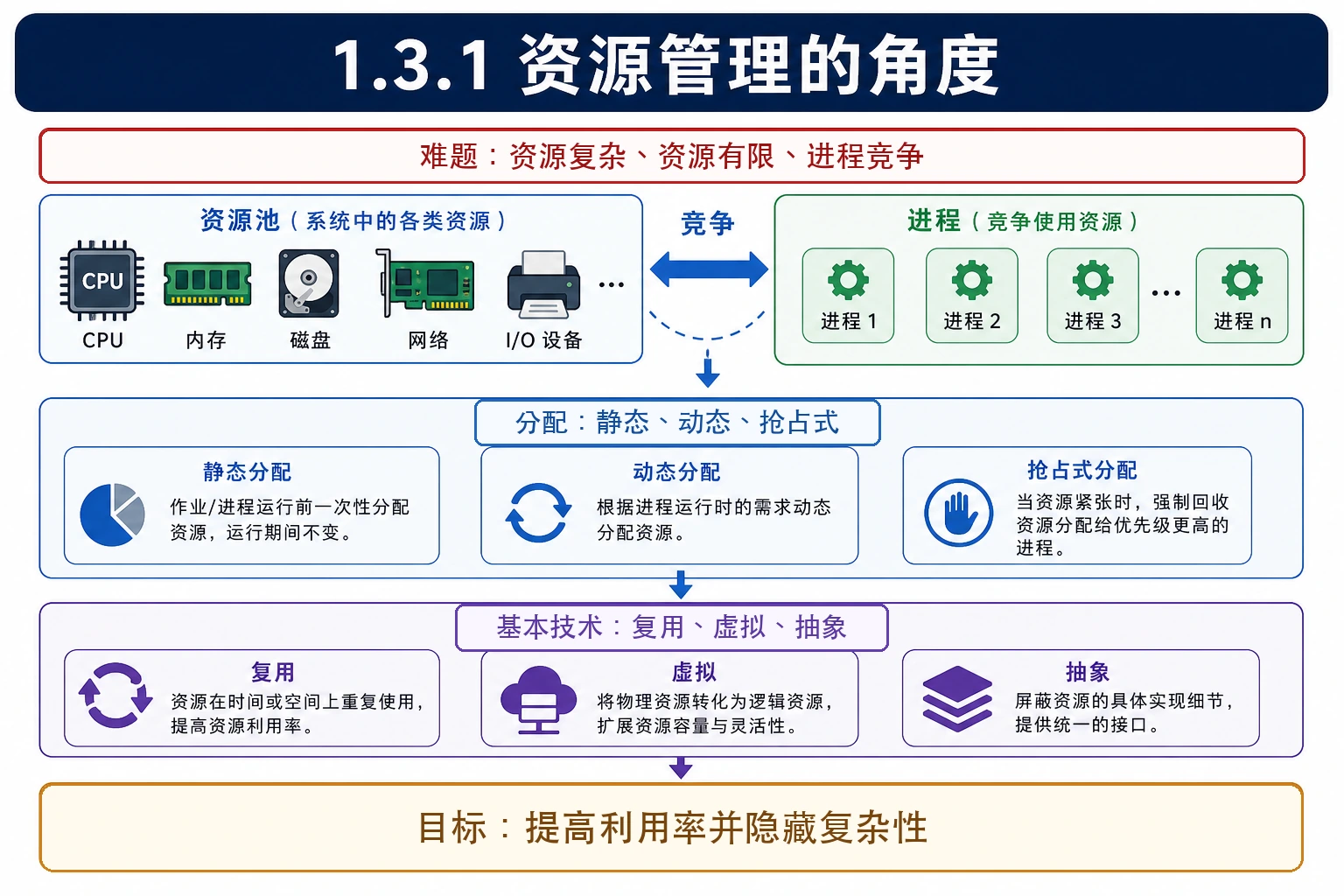

1.3.1 资源管理的角度

知识点插图:1.3.1 资源管理的角度
插图:1.3.1 资源管理的角度

OS 面对的难题: 1. 物理资源在硬件实现上的复杂性 → 用户几乎不可能直接使用,需 OS 提供机制封装细节 2. 物理资源有限而竞争资源的应用进程众多 → 必须解决资源数量不足和如何合理分配两个问题

资源分配的三种方式: - 静态分配:进程运行前一次性拿到全部独占资源。资源利用率低 - 动态分配:使用资源前临时申请。可能因资源竞争产生死锁 - 资源抢占式分配:可剥夺正在使用的资源。被抢的进程需要执行回退,实现代价大

资源管理三大基本技术:复用、虚拟、抽象。

  • 复用技术:创建虚拟资源以解决物理资源数量不足的问题
  • 空分复用共享:把空间分给多个用户(如内存分区)
  • 时分复用共享:把时间片轮流给多个用户(如 CPU 时间片)
  • 虚拟技术:把物理资源转变成逻辑上的资源,让用户看到比实际多的资源(如虚存)
  • 抽象技术:屏蔽物理细节,提供统一接口(如用统一的”文件”接口隐藏磁盘扇区差异)

对应学校 ch1

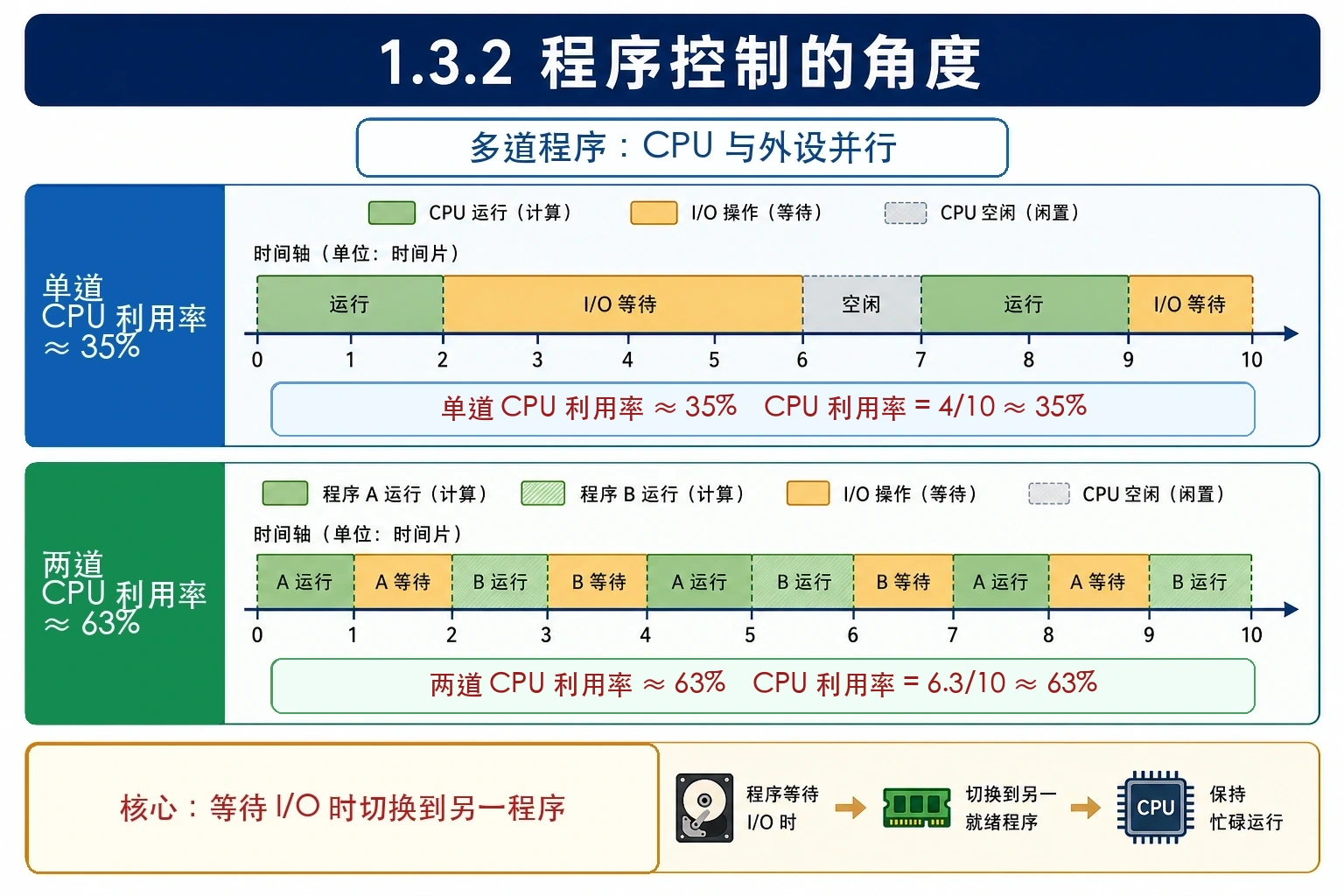

1.3.2 程序控制的角度

知识点插图:1.3.2 程序控制的角度
插图:1.3.2 程序控制的角度

多道程序的运行特征: 1. I/O 慢而 CPU 快,程序执行 I/O 时不需占用 CPU 2. 多硬件部件可并行工作

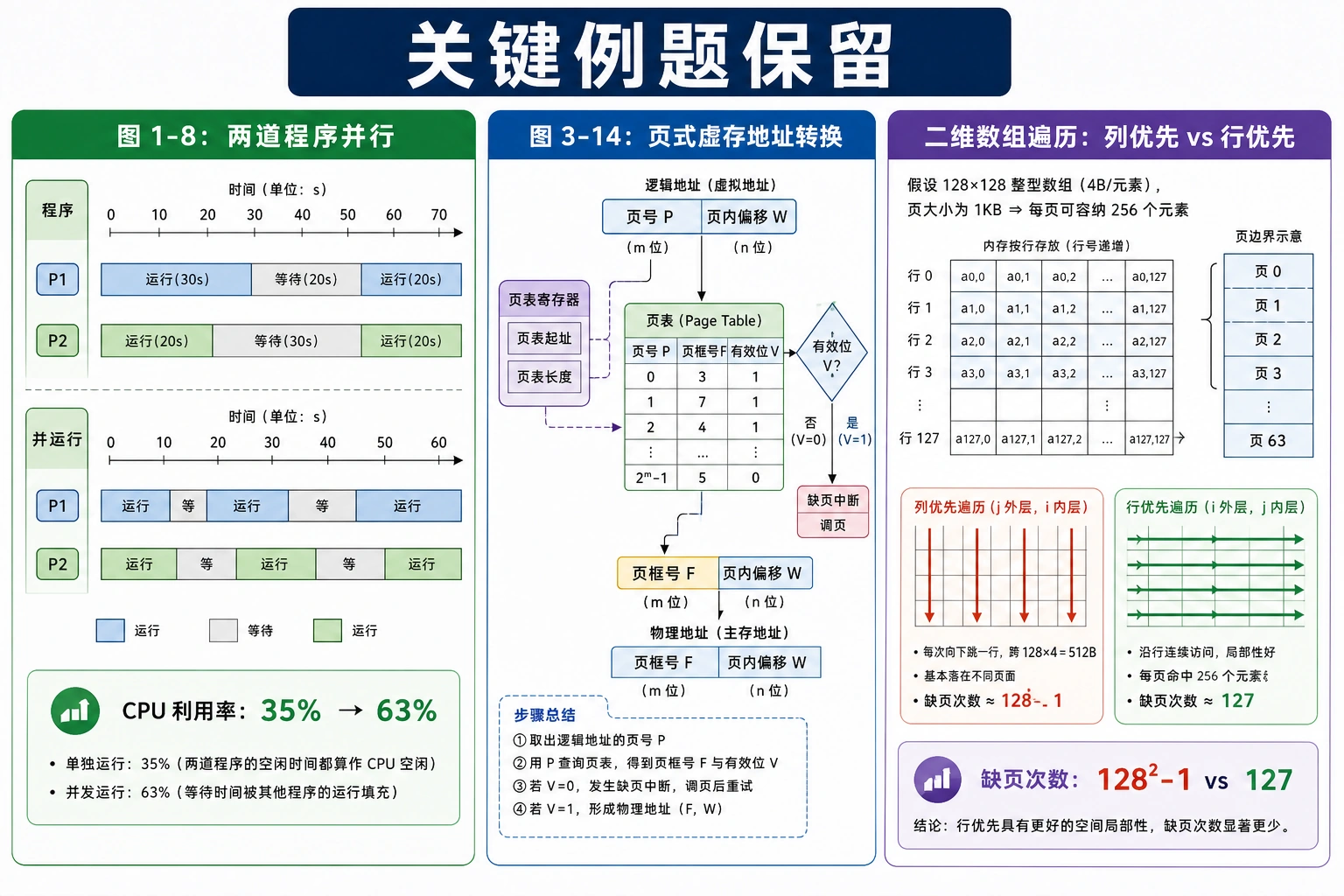

关键例题:CPU 利用率(图 1-8 例)

某数据问题:从输入机输入 78 ms,CPU 计算 52 ms,结果存磁盘 20 ms,循环至处理完毕。

  • 单道(CPU 与外设无并行): CPU 利用率 = 52 / (78 + 52 + 20) ≈ 35% 原因:I/O 期间 CPU 一直空闲。

  • 两道程序同时进入主存(程序 1:输入 78ms + 计算 52 ms + 磁带写 20 ms;程序 2:磁带读 20 ms + 计算 42 ms + 打印 88 ms): CPU 利用率 = (52 + 42) / 150 ≈ 63%

显然多道程序并行执行的 CPU 利用率比单道串行高。原因:当某程序因故不能继续运行时,系统会把 CPU 分配给另一个程序运行,使 CPU 和设备都尽量处于忙碌状态。这就是采用多道程序设计技术的原因。

对应学校 ch1

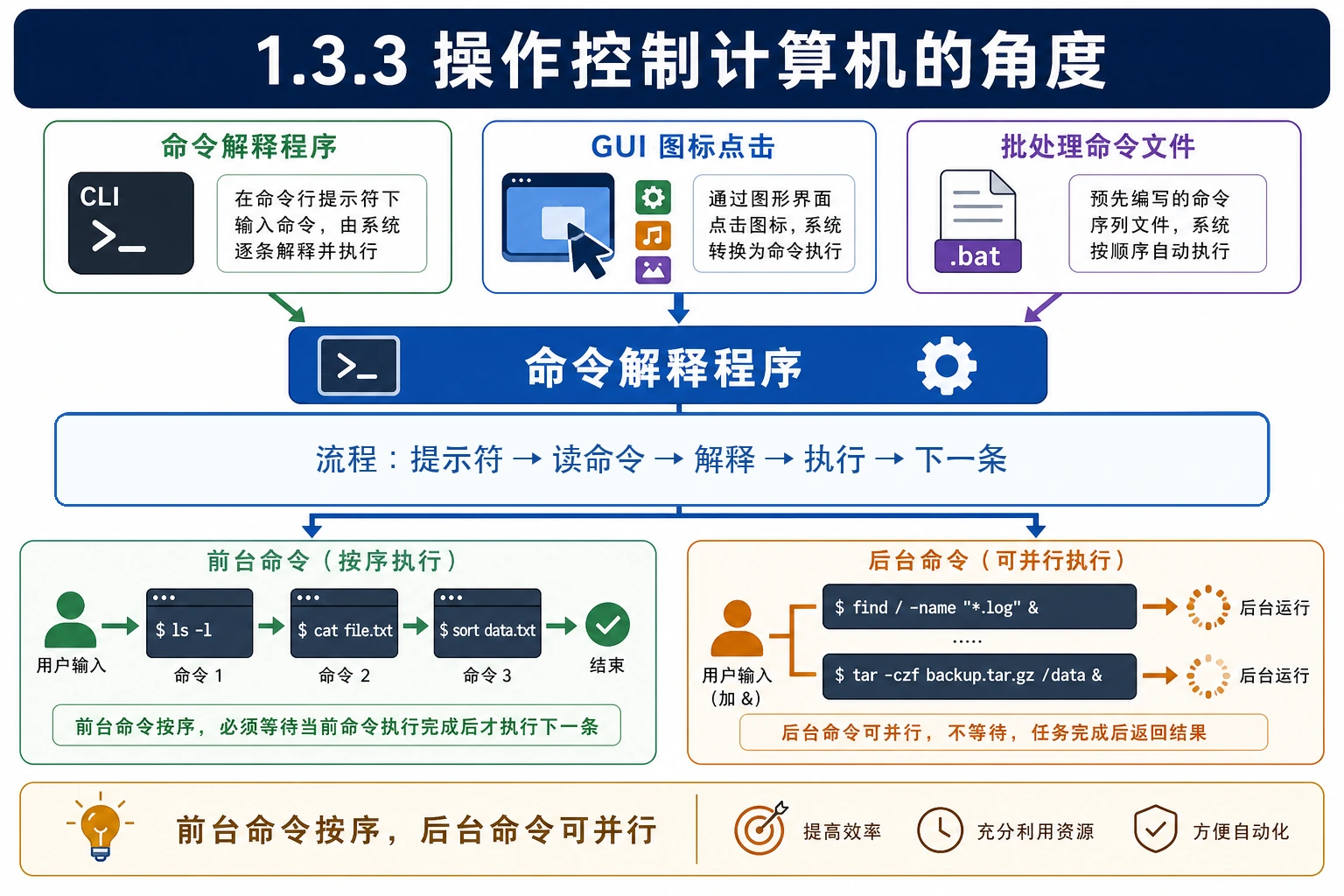

1.3.3 操作控制计算机的角度

知识点插图:1.3.3 操作控制计算机的角度
插图:1.3.3 操作控制计算机的角度

操作员操作控制计算机的方式: - 命令解释程序(命令行/会话语言,UNIX Shell 是典型) - GUI 图标点击 - 批处理命令文件

命令解释程序的处理流程: 1. OS 启动命令解释程序,输出命令提示符,等待用户输入 2. 中断事件发生 → 从命令缓冲区读入命令 → 解释分析 → 执行处理代码 3. 处理完毕接收下一条

前台命令 vs 后台命令:前台命令必须严格按序执行;后台命令启动后无论是否结束 OS 都可继续接受下一条。

1.3.4 人机交互的角度

知识点插图:1.3.4 人机交互的角度
插图:1.3.4 人机交互的角度

人机交互(HCI) 用于改善人机界面,决定计算机系统的友善性,是当今 OS 研发的主要热点之一。

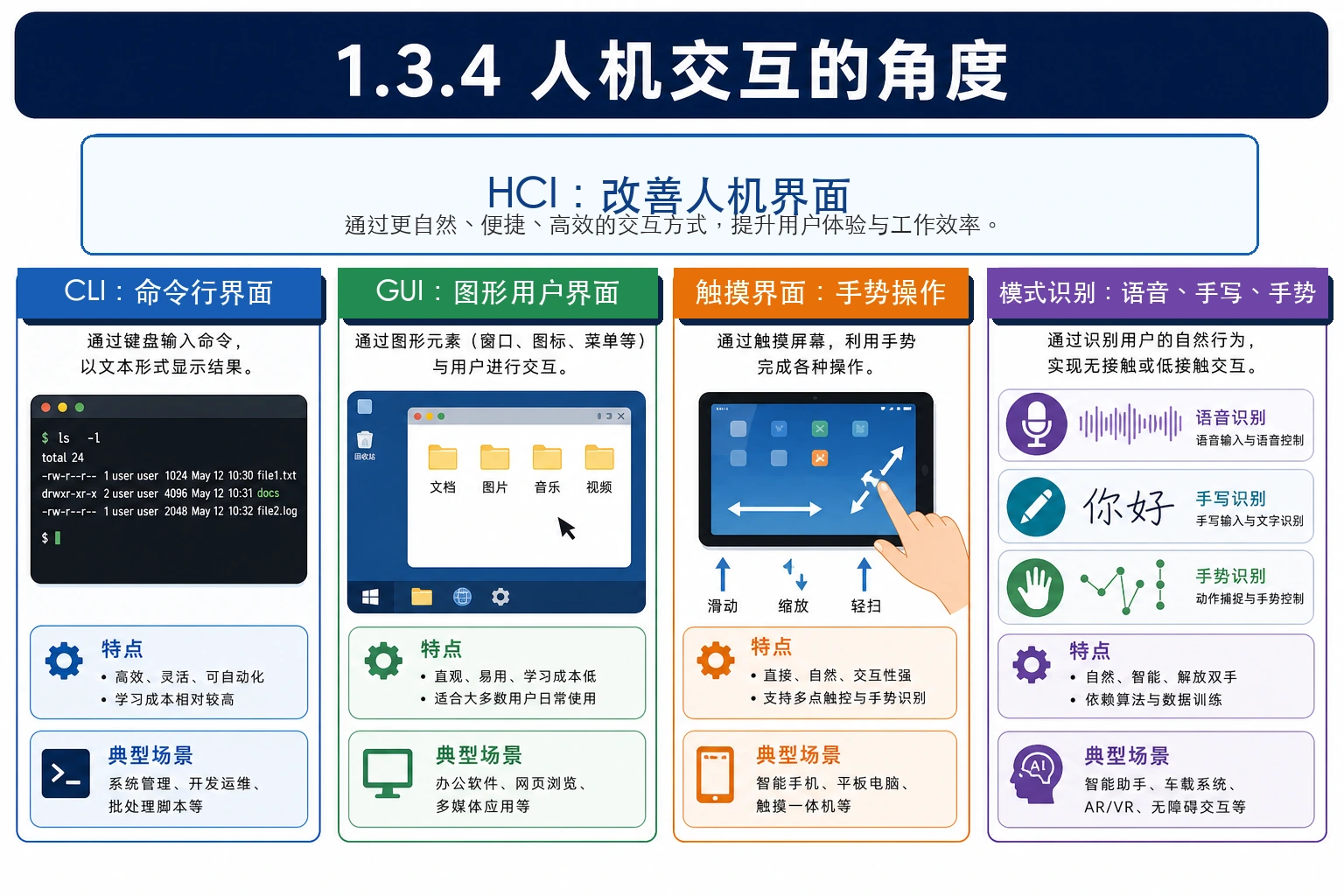

OS 用户界面(UI)的 4 类: 1. 命令行界面(CLI):键盘输入命令文本 2. 图形用户界面(GUI):鼠标点击图标/按钮,应用以”窗口”运行 3. 触摸界面:手势操作(移动设备) 4. 模式识别界面:语音/手写/手势

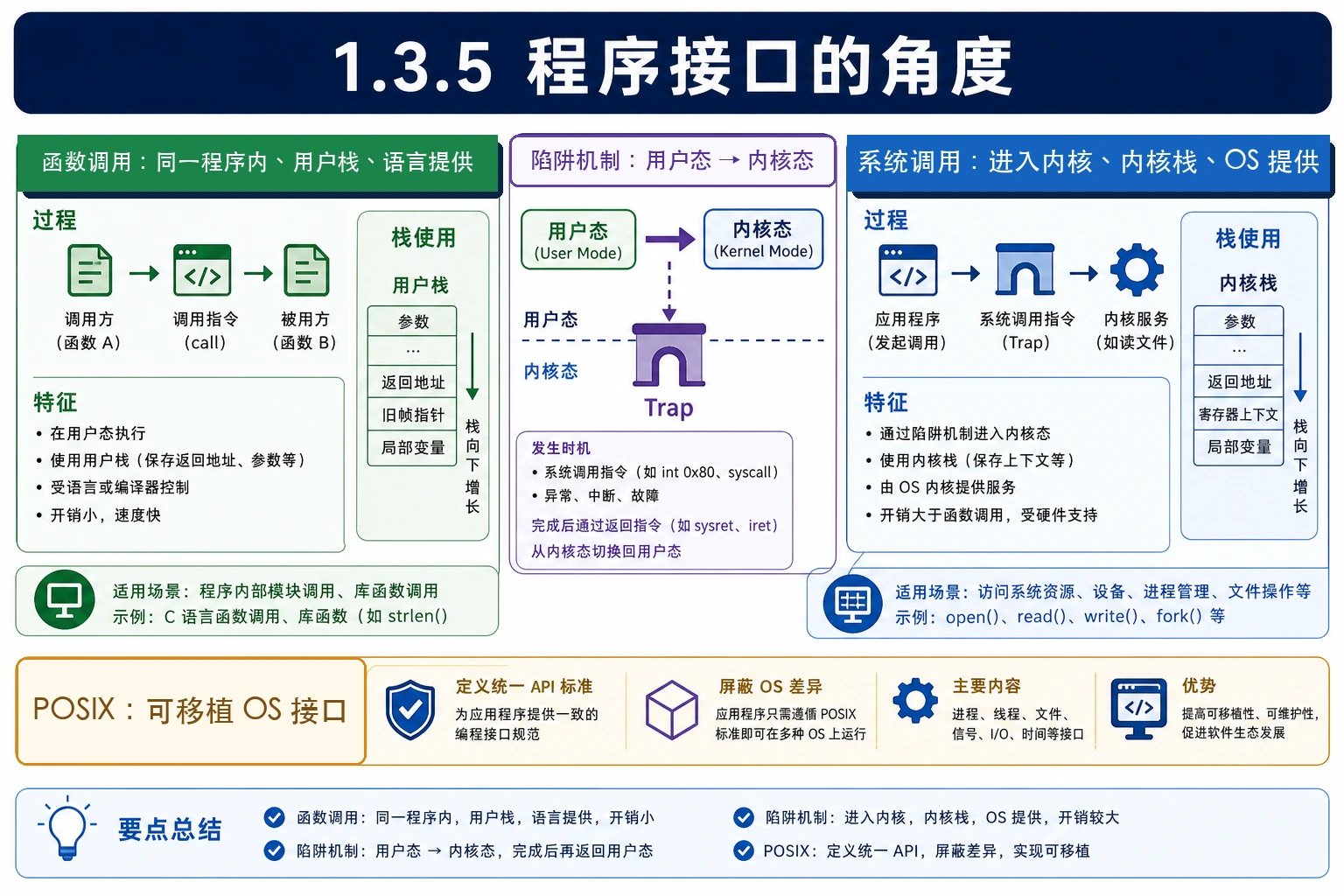

1.3.5 程序接口的角度

知识点插图:1.3.5 程序接口的角度
插图:1.3.5 程序接口的角度

系统调用 vs 函数调用(重要对比):

比较点 函数调用 系统调用
调用方式 静态调用,与调用者同一程序内 动态调用,服务例程位于 OS 中
运行栈 用户栈 内核栈(需经陷阱机制从用户态转内核态)
提供方 编程语言 操作系统
升级影响 需重新编译链接 升级修改与调用程序无关
数量类型 不同语言可不同 一旦设计好就固定不变

POSIX 标准:IEEE 定义的可移植 OS 接口,规定 OS 必须提供的 API。UNIX/Linux 遵循 POSIX,是 POSIX 兼容操作系统。POSIX 仅规定 API 不规定实现方式。

对应学校 ch1

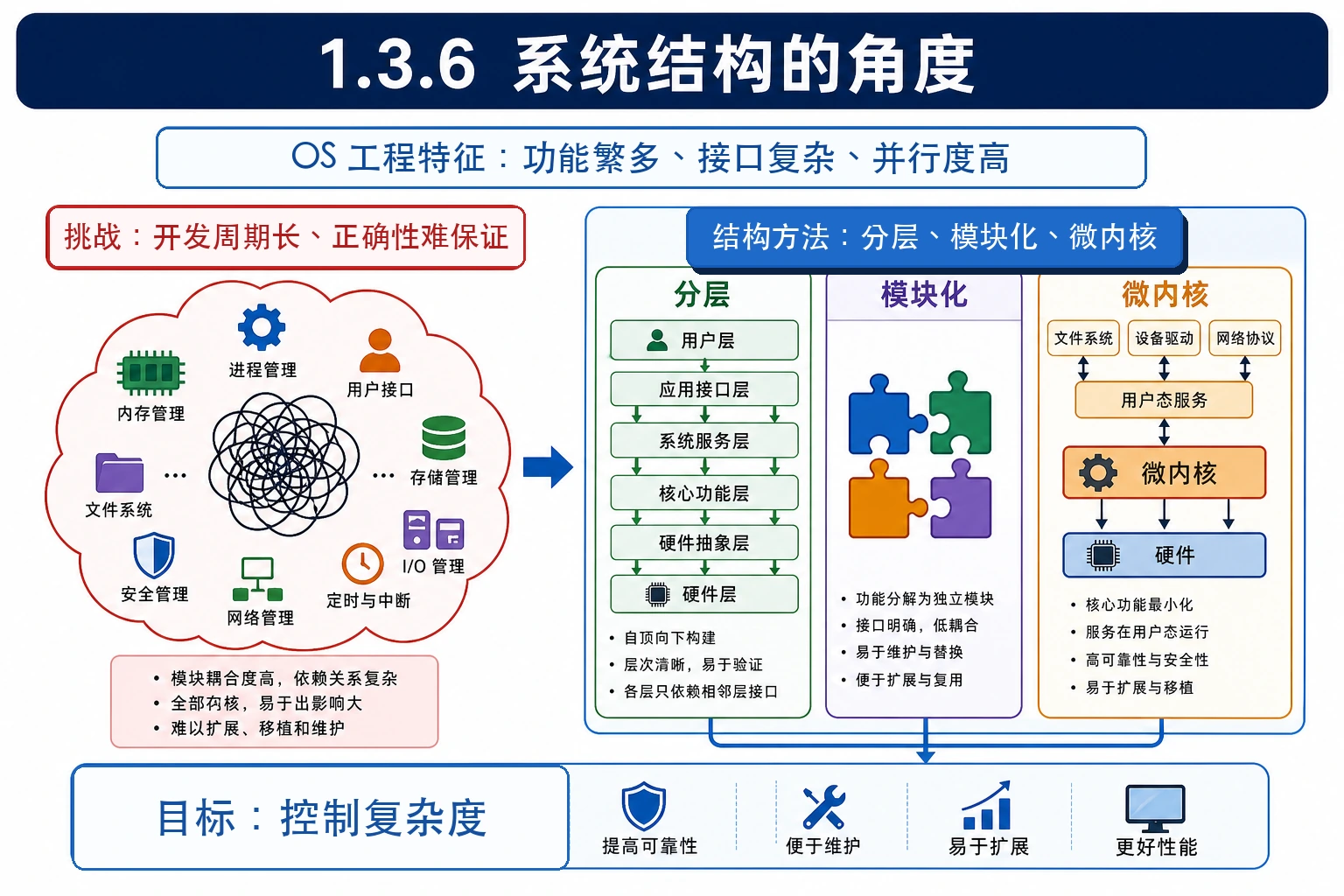

1.3.6 系统结构的角度

知识点插图:1.3.6 系统结构的角度
插图:1.3.6 系统结构的角度

OS 的工程特征: - 复杂程度高(功能繁多、接口复杂、并行度高) - 开发周期长(难以控制) - 正确性难以保证(可靠性问题突出)

OS 通常采用分层、模块化、微内核等结构来管理复杂度。

对应学校 ch1

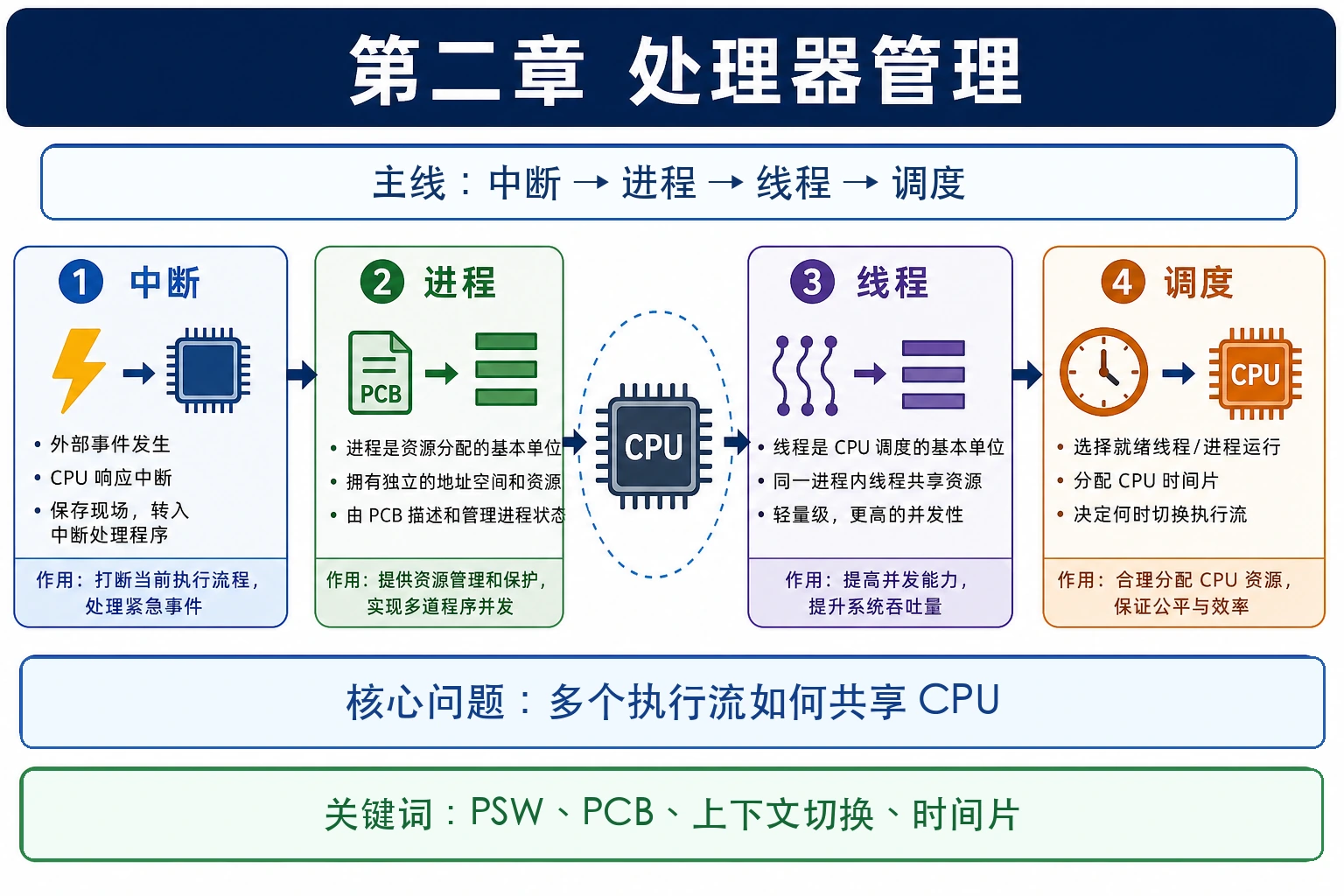

第二章 处理器管理

知识点插图:第二章 处理器管理
插图:第二章 处理器管理

处理器管理是 OS 最核心的功能,围绕”如何让多个进程/线程合理共享 CPU”展开。


2.1 处理器

知识点插图:2.1 处理器
插图:2.1 处理器

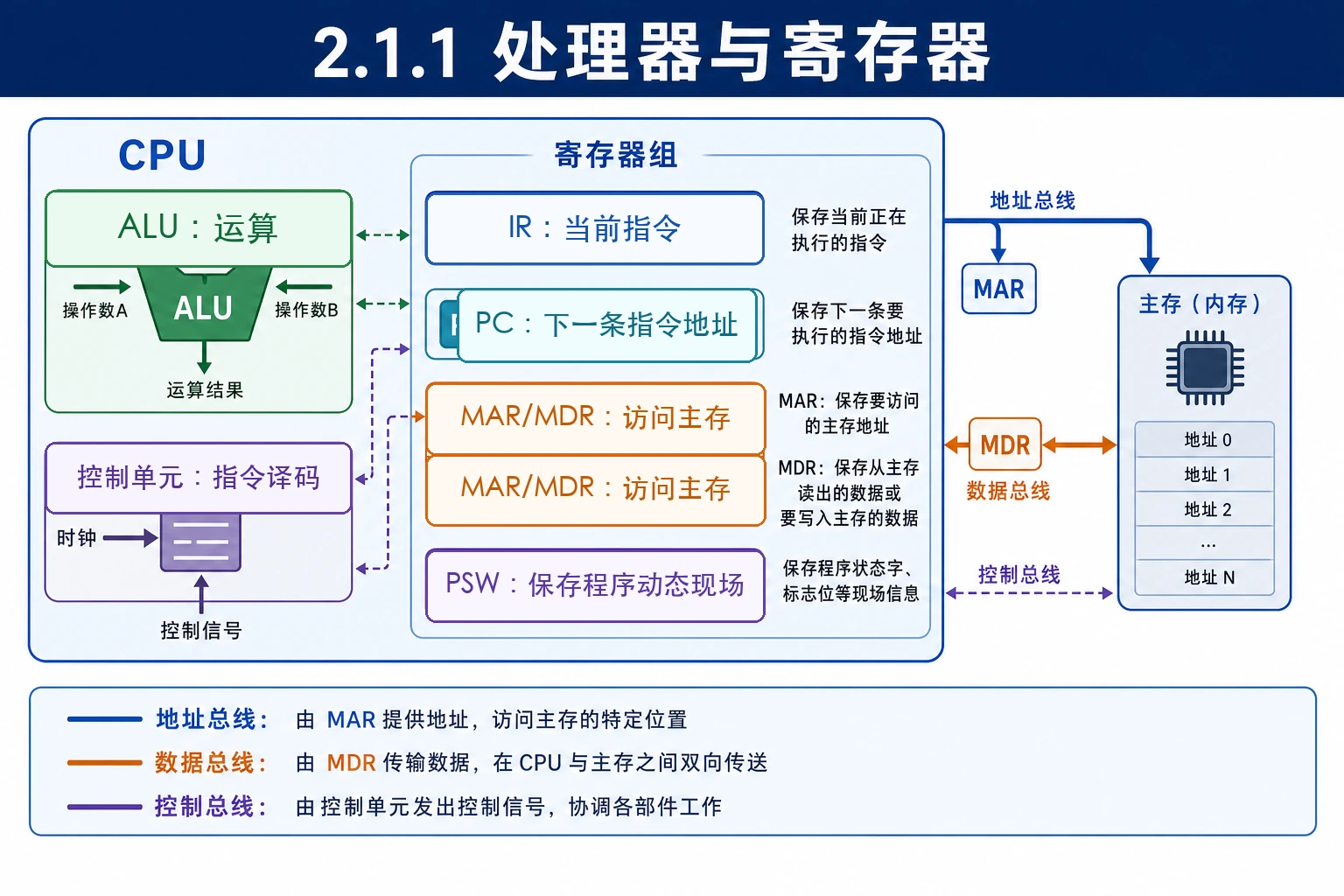

2.1.1 处理器与寄存器

知识点插图:2.1.1 处理器与寄存器
插图:2.1.1 处理器与寄存器

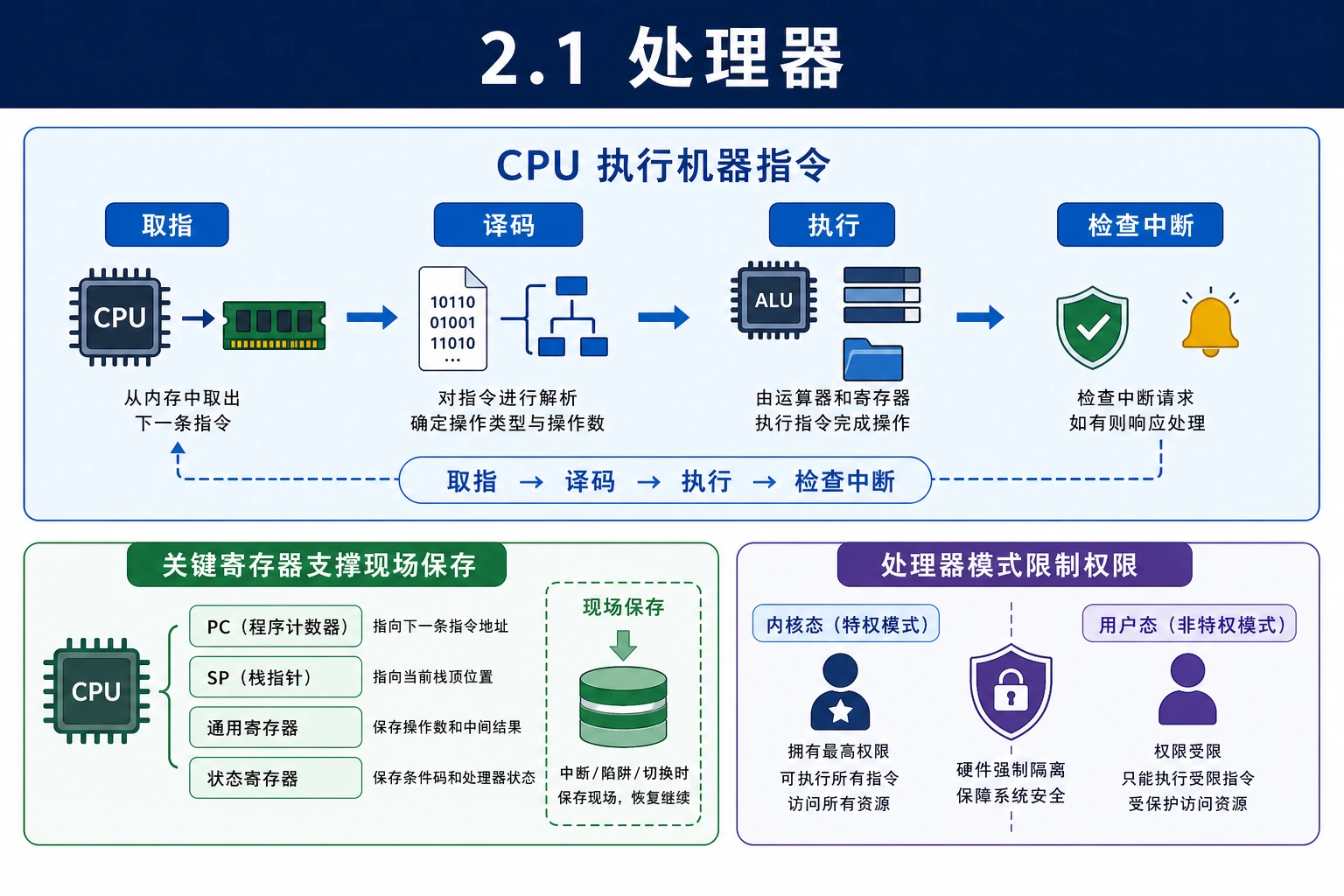

处理器(CPU)的部件构成(图 2-1): - 算术逻辑单元(ALU):负责运算,支持整数加法(基础)、乘除法、乘方开方、浮点运算 - 控制单元:核心是指令译码器(ID),负责解释指令的执行 - 指令寄存器(IR):存放当前指令 - 程序计数器(PC):指向下一条要执行的指令的主存地址 - 标志寄存器:汇总指令执行结果(条件码、零、负、溢出等) - 主存地址寄存器(MAR)主存数据寄存器(MDR):访问主存的桥梁 - 读:先把地址放 MAR,发读信号,主存数据进入 MDR - 写:先在 MDR 准备好数据,发写信号

关键标志位: - 中断位:判断有无中断发生及中断源 - 中断允许位:判断是否响应中断 - 中断屏蔽位:判断是否屏蔽中断 - 处理器模式位:判断当前处于内核态还是用户态 - 主存保护位:判断主存只读/可读写/不可访问

程序状态字(PSW, program status word):记录程序执行的动态行为,包括程序计数器、指令寄存器、条件码、中断位、中断允许位、中断屏蔽位、处理器模式位、主存保护位等。是 OS 切换进程时必须保存/恢复的关键现场信息。

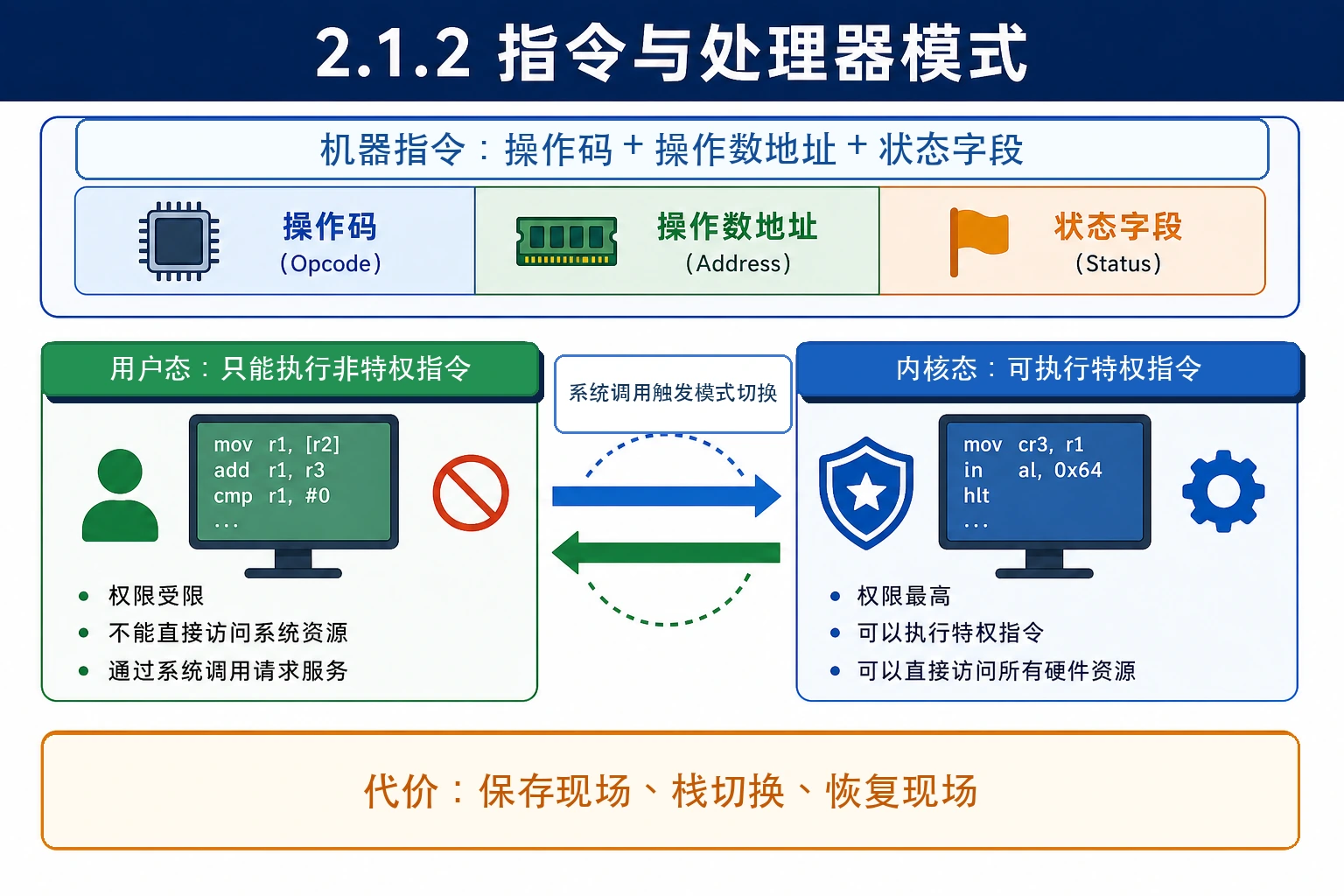

2.1.2 指令与处理器模式

知识点插图:2.1.2 指令与处理器模式
插图:2.1.2 指令与处理器模式

机器指令:CPU 执行的基本命令,由操作码字段、操作数地址字段、状态字段组成。

处理器模式(核心概念): - 内核态(系统态/管态):OS 例程运行,可执行所有指令,访问所有寄存器和主存 - 用户态(目态):应用程序运行,只能执行非特权指令、访问受限主存

两类栈: - 用户栈:在用户进程空间中,保存子程序间互相调用的参数、返回值、返回点和局部变量 - 核心栈(系统栈/内核栈):在 OS 内核空间中,保存中断现场、OS 函数调用的参数返回值 - 每个进程被创建时捆绑一个核心栈 - 嵌套调用代价大,核心栈一般有大小限制

模式切换的代价:从用户态到内核态需通过陷阱机制,进程要经历”保存现场→栈切换→执行→恢复现场”,开销可观。

对应学校 ch2

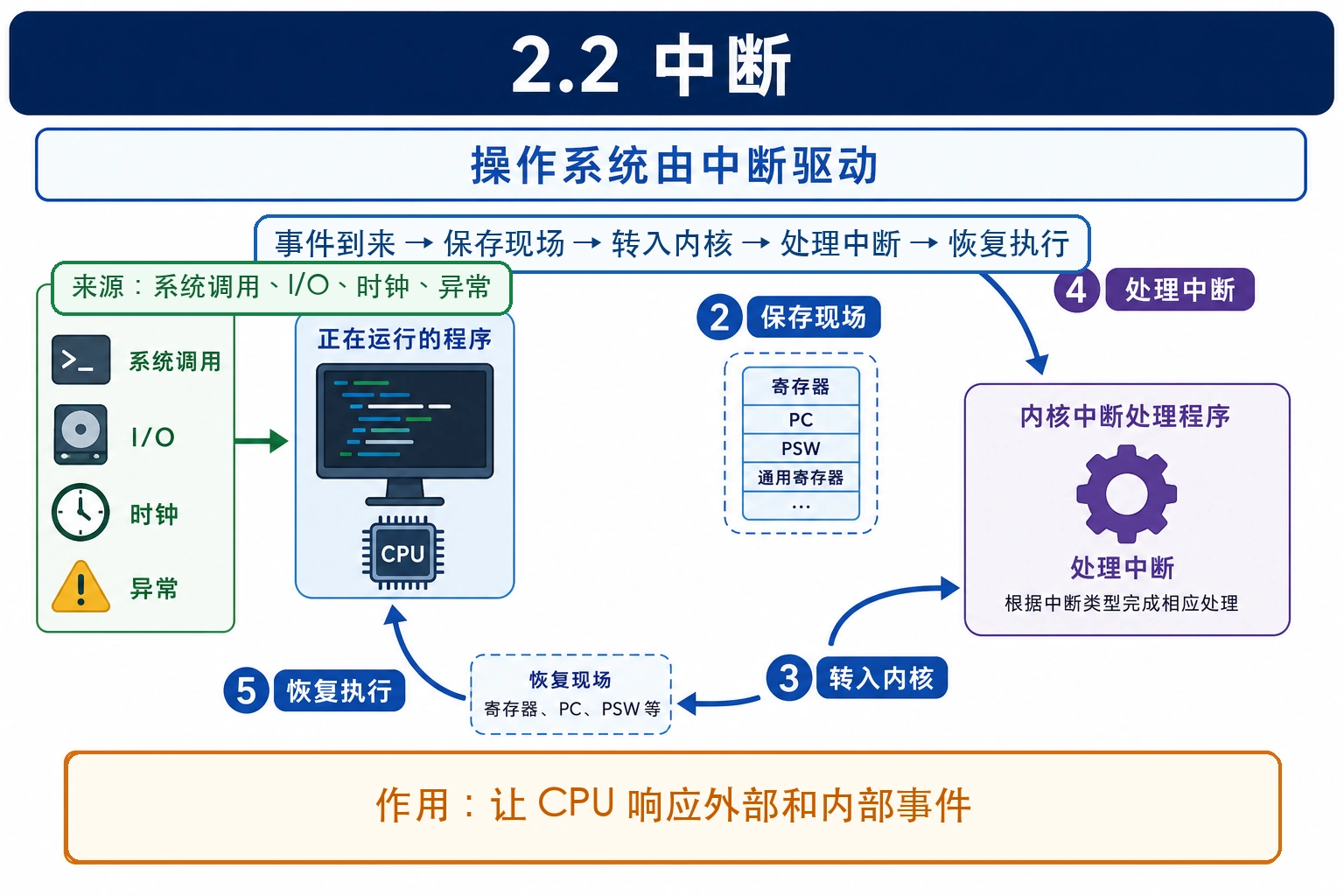

2.2 中断

知识点插图:2.2 中断
插图:2.2 中断

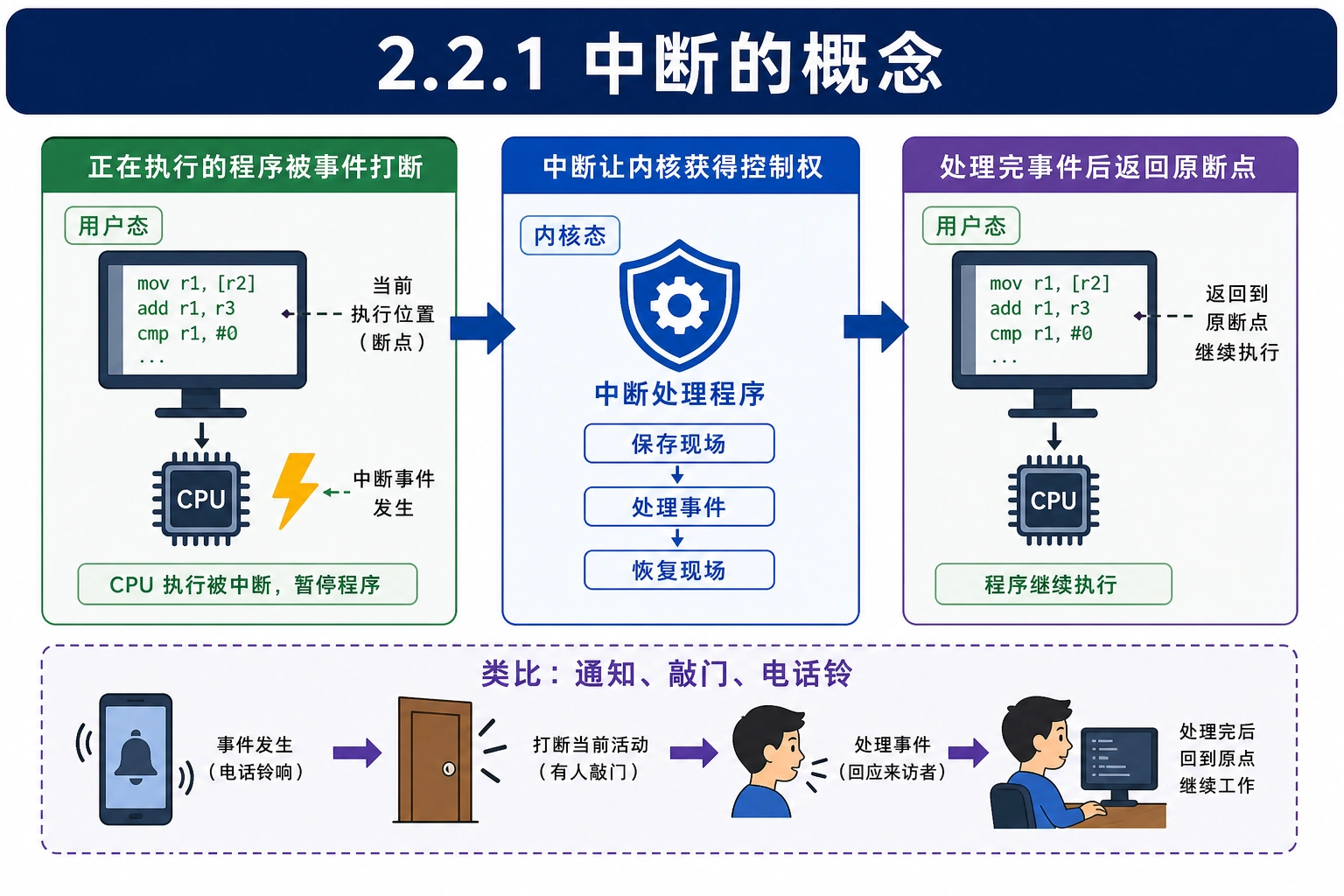

2.2.1 中断的概念

知识点插图:2.2.1 中断的概念
插图:2.2.1 中断的概念

原书定义:中断机制是现代计算机系统的重要组成部分。每当应用程序执行系统调用、要求获得 OS 服务、I/O 设备报告传输情况、或产生形形色色的内部和外部事件时,都要通过中断机制产生中断信号并启动 OS 内核工作。可以说操作系统是由中断驱动的

类比:日常的”通知/敲门/电话铃”——你正在做事,被打断去处理新事件,处理完回来继续。

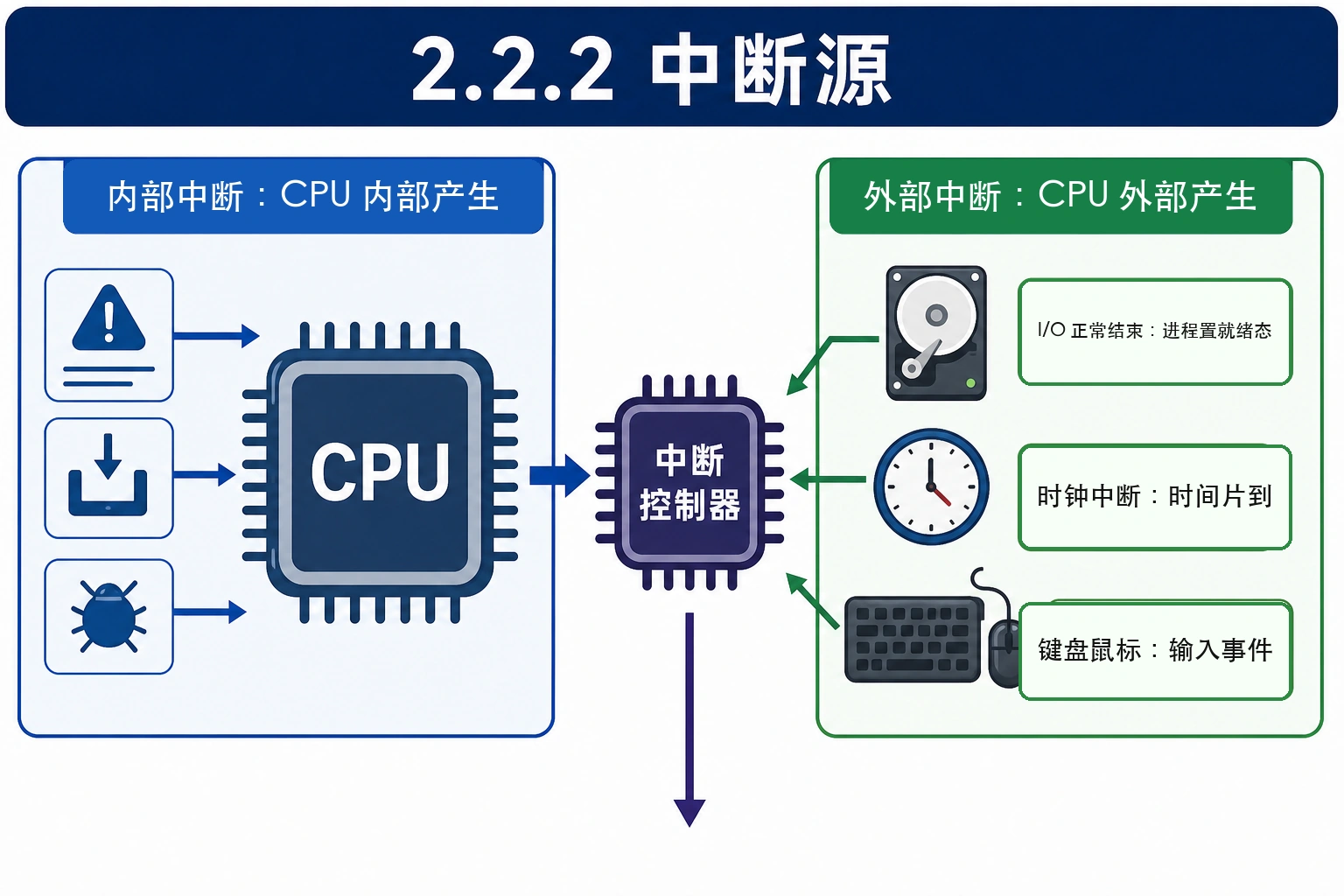

2.2.2 中断源

知识点插图:2.2.2 中断源
插图:2.2.2 中断源

中断分内部中断(CPU 内部产生)和外部中断(CPU 外部产生)。

I/O 中断的处理原则: - I/O 操作正常结束:本进程置就绪态,让等待的下一进程占用设备并启动数据传输 - I/O 操作发生故障:向设备发送命令索取状态字,分析故障原因,复执或人工干预 - I/O 操作发生异常:分析情况,采取相应措施并向操作员报告(如换纸/装纸等)

外部中断事件: - 时钟中断:计时 - 间隔时钟中断:时间片到,被中断进程让出 CPU 进入就绪队列(分时系统/时间片轮转的硬件支撑) - 设备报告与结束中断:调整设备表 - 键盘/鼠标信号中断:根据信号反应 - 关机/重启动中断:写回文件、停止设备与 CPU

2.2.3 中断系统

知识点插图:2.2.3 中断系统
插图:2.2.3 中断系统

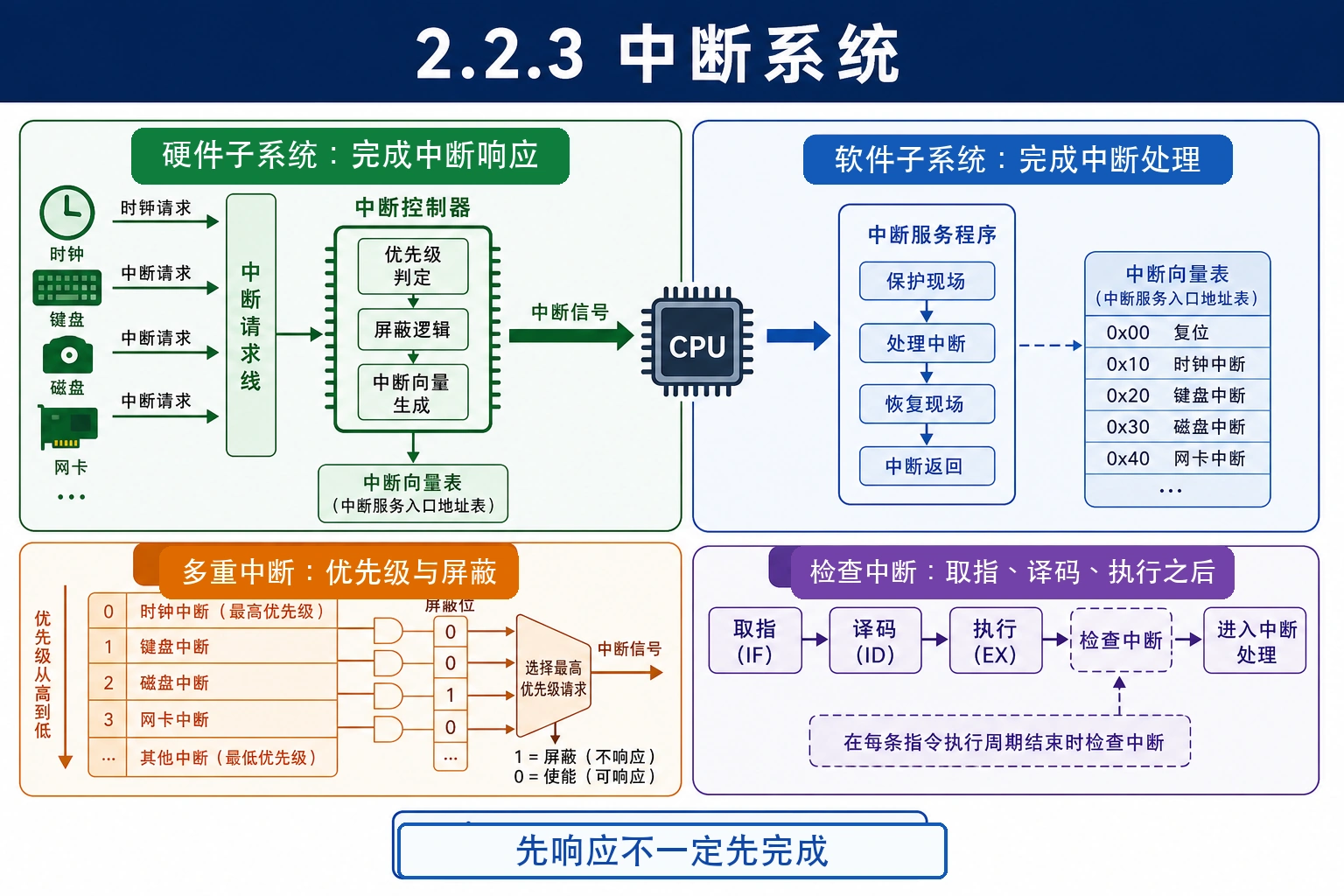

中断系统:响应和处理中断的系统,包括硬件子系统(完成中断响应)和软件子系统(完成中断处理)。是 OS 实现的基础支撑,也是软硬件协同设计的典型例子。

中断响应:在最简单的”取指、解码、执行”三步骤后,OS 加入”检查中断”的微操作。

多重中断(中断嵌套):OS 在处理某中断过程中又发生新的中断,会保护被中断的处理程序现场,转向新中断处理程序。 - 一般不超过三重为宜 - 通过中断屏蔽机制可控制响应顺序:建立中断优先级队列,屏蔽与自己优先级相同和比自己低的,响应比自己高的 - 中断嵌套改变了中断处理的先后次序,先响应的中断反而被延后处理

对应学校 ch2

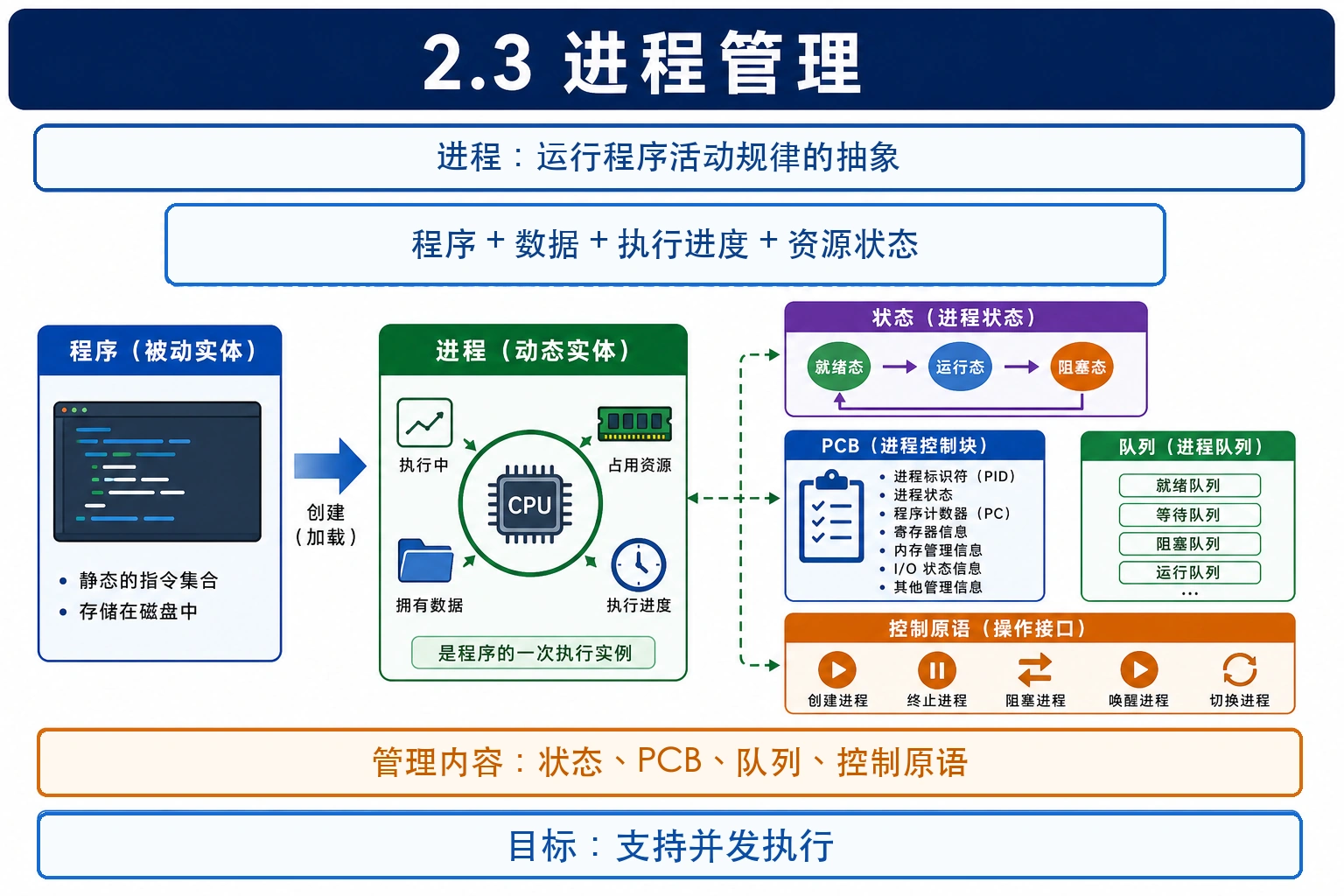

2.3 进程管理

知识点插图:2.3 进程管理
插图:2.3 进程管理

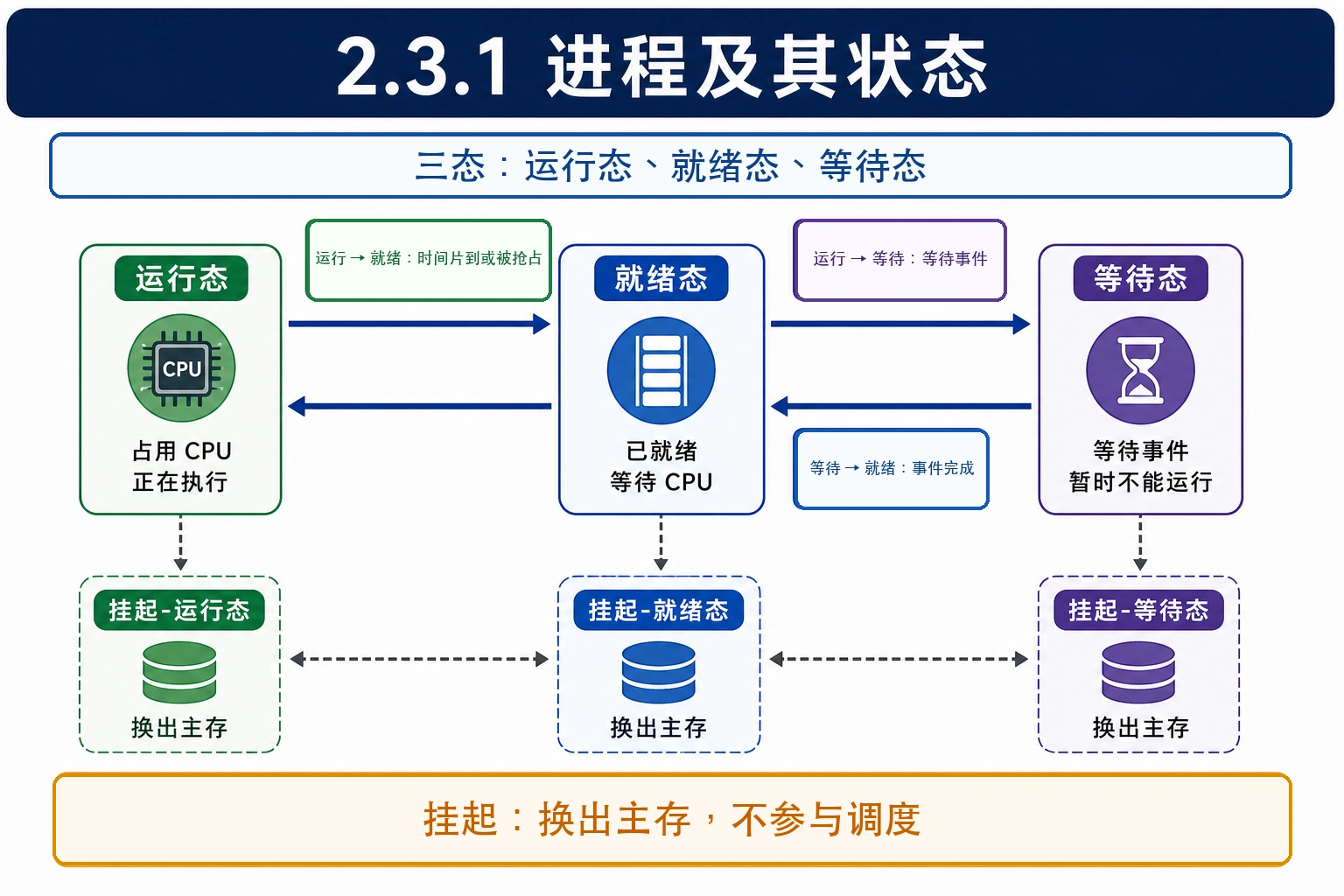

2.3.1 进程及其状态

知识点插图:2.3.1 进程及其状态
插图:2.3.1 进程及其状态

进程的概念(核心定义): - 从原理角度看:进程是支持程序执行的一种系统机制,对处理器上运行程序的活动规律进行抽象 - 从实现角度看:进程是一种数据结构,用来准确刻画运行程序的状态和系统的动态变化状况

进程是多道程序系统出现后引入的新概念,刻画了运行程序之间的并发性。

类比:菜谱(程序)+ 厨师 + 食材 + 灶台 + 烹饪进度 = 一次做菜的过程(进程)。同一份菜谱可以同时让两个厨师做,就是两个进程。

三态模型基本进程状态: - 运行态(Running):占用处理器执行 - 就绪态(Ready):具备运行条件,等 CPU - 等待态(Blocked,又称阻塞态):等某事件(如 I/O 完成)

五态模型(含挂起):增加两个状态 - 挂起就绪态(ready suspend):具备运行条件但被换出主存 - 挂起等待态(blocked suspend):在等事件且被换出主存

为何引入挂起:终端用户请求、父进程请求、负荷调节、操作系统、对换需要等。

关键转换(图 2-6): - 运行 → 就绪:被抢占或时间片到 - 运行 → 等待:出现等待事件 - 等待 → 就绪:等待事件结束 - 就绪 ⇄ 挂起就绪:挂起 / 解除挂起 - 等待 ⇄ 挂起等待:挂起 / 解除挂起 - 挂起等待 → 挂起就绪:等待事件结束(在外存中)

挂起进程不参与处理器调度,直到被对换进主存。

2.3.2 进程的数据描述

知识点插图:2.3.2 进程的数据描述
插图:2.3.2 进程的数据描述

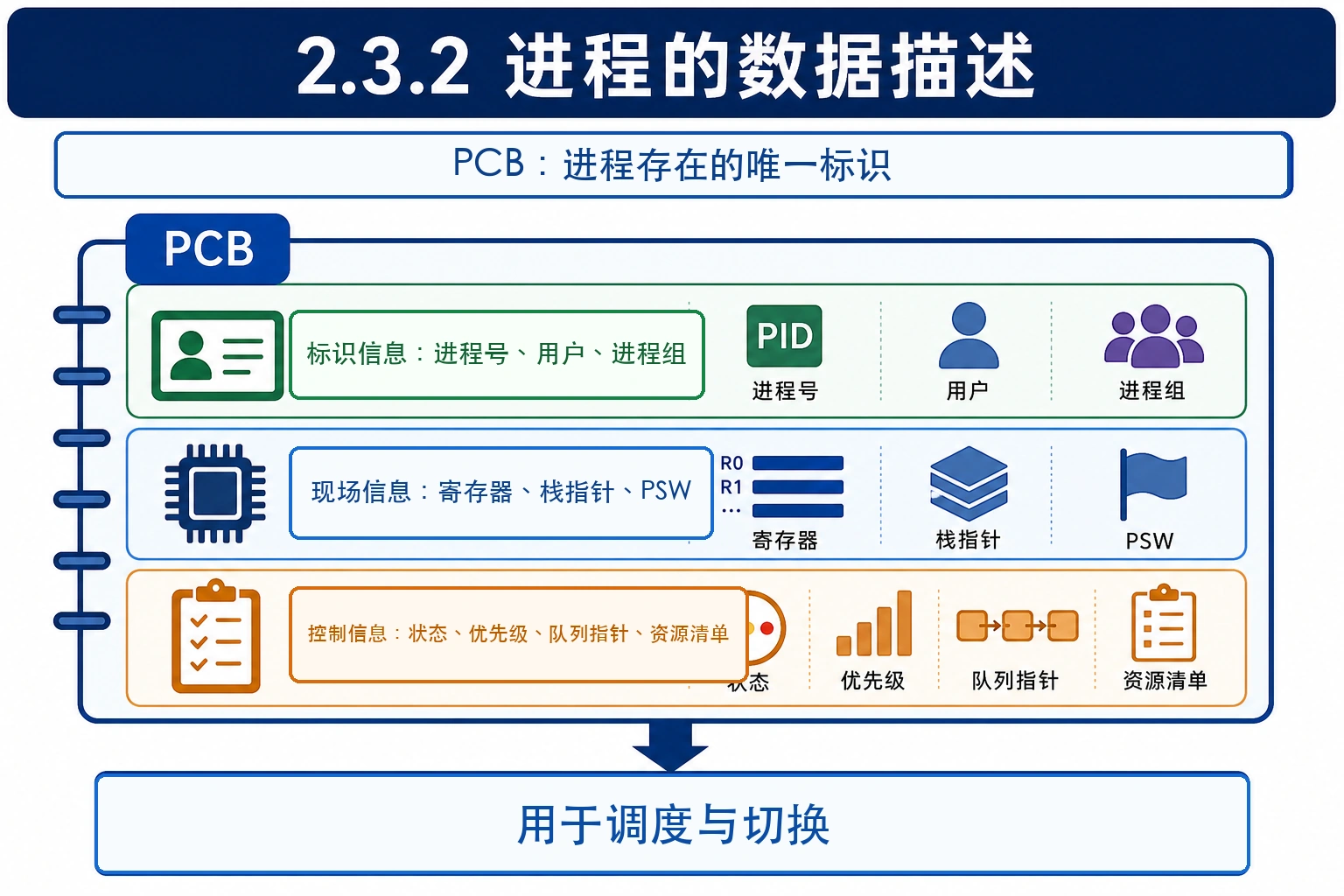

进程控制块(PCB, process control block)——进程存在的唯一标识,记录和刻画进程状态及环境信息。

PCB 三类信息(图 2-7):

  1. 标识信息:唯一标识进程 - 外部标识符(用户用):进程标识、进程组标识、用户进程名、用户组名 - 内部标识符(系统用):进程号

  2. 现场信息:进程让出处理器后保存的现场 - 用户可见寄存器内容 - 控制/状态寄存器内容 - 用户/核心栈指针 - 程序状态字 PSW

  3. 控制信息:管理调度用 - 进程调度相关信息(状态、等待事件/原因、优先级、队列指针) - 进程组成信息(正文段指针、数据段指针) - 进程族系信息(父/子/兄弟指针) - 进程通信信息(消息队列指针、所用的信号量和锁) - 进程段/页表、外存映像地址 - 进程处理器使用信息 - 进程特权信息 - 进程资源清单

2.3.3 进程管理的实现

知识点插图:2.3.3 进程管理的实现
插图:2.3.3 进程管理的实现

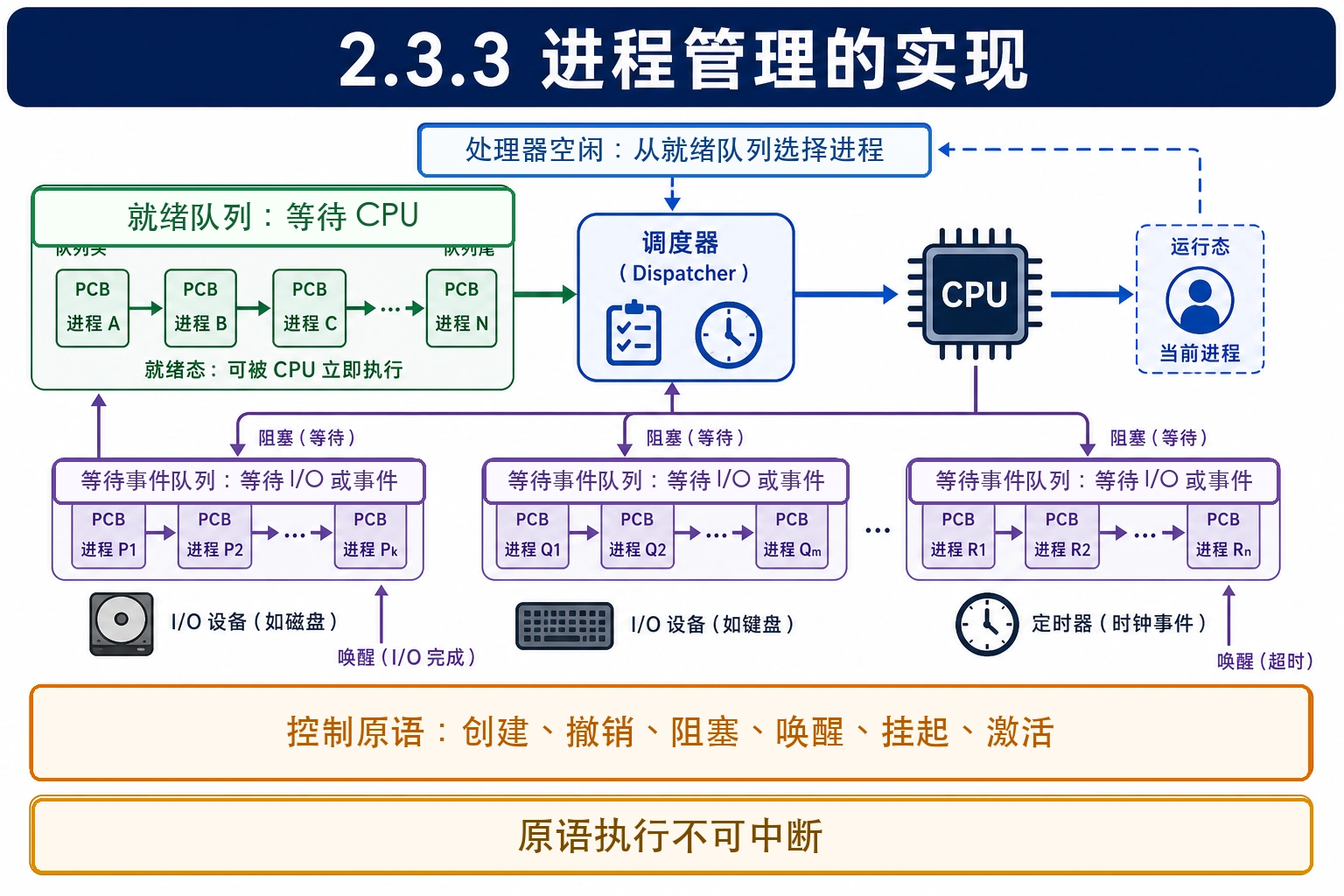

进程队列模型(图 2-9): - 就绪队列(一个或多个,按优先级组织) - 多个等待事件队列(一个事件一个队列) - 处理器空闲时从就绪队列指派一个进程运行 - 出现等待事件 → 进入对应等待事件队列 - 等待事件结束 → 回到就绪队列 - 抢占/超时 → 强制进入就绪队列

进程控制原语(一组系统调用/不可中断操作):进程创建、撤销、阻塞、唤醒、挂起、激活,以及进程特权修改。

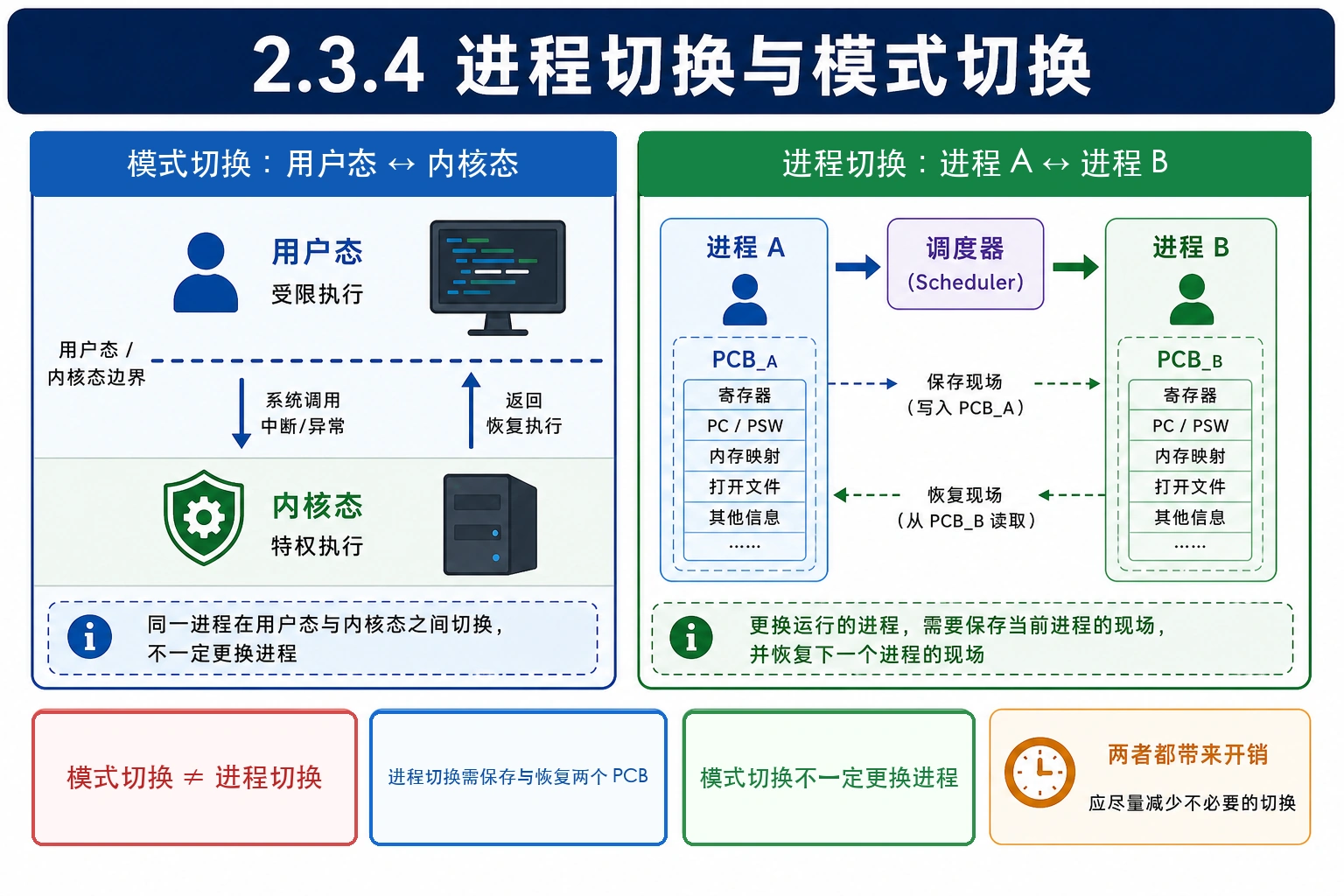

2.3.4 进程切换与模式切换

知识点插图:2.3.4 进程切换与模式切换
插图:2.3.4 进程切换与模式切换

进程切换:从一个进程让出处理器,到另一个进程占用处理器。涉及两个 PCB 的操作(保存当前进程现场、恢复目标进程现场)。

关键区别:模式切换(用户态↔内核态)≠ 进程切换。模式切换不一定伴随进程切换。

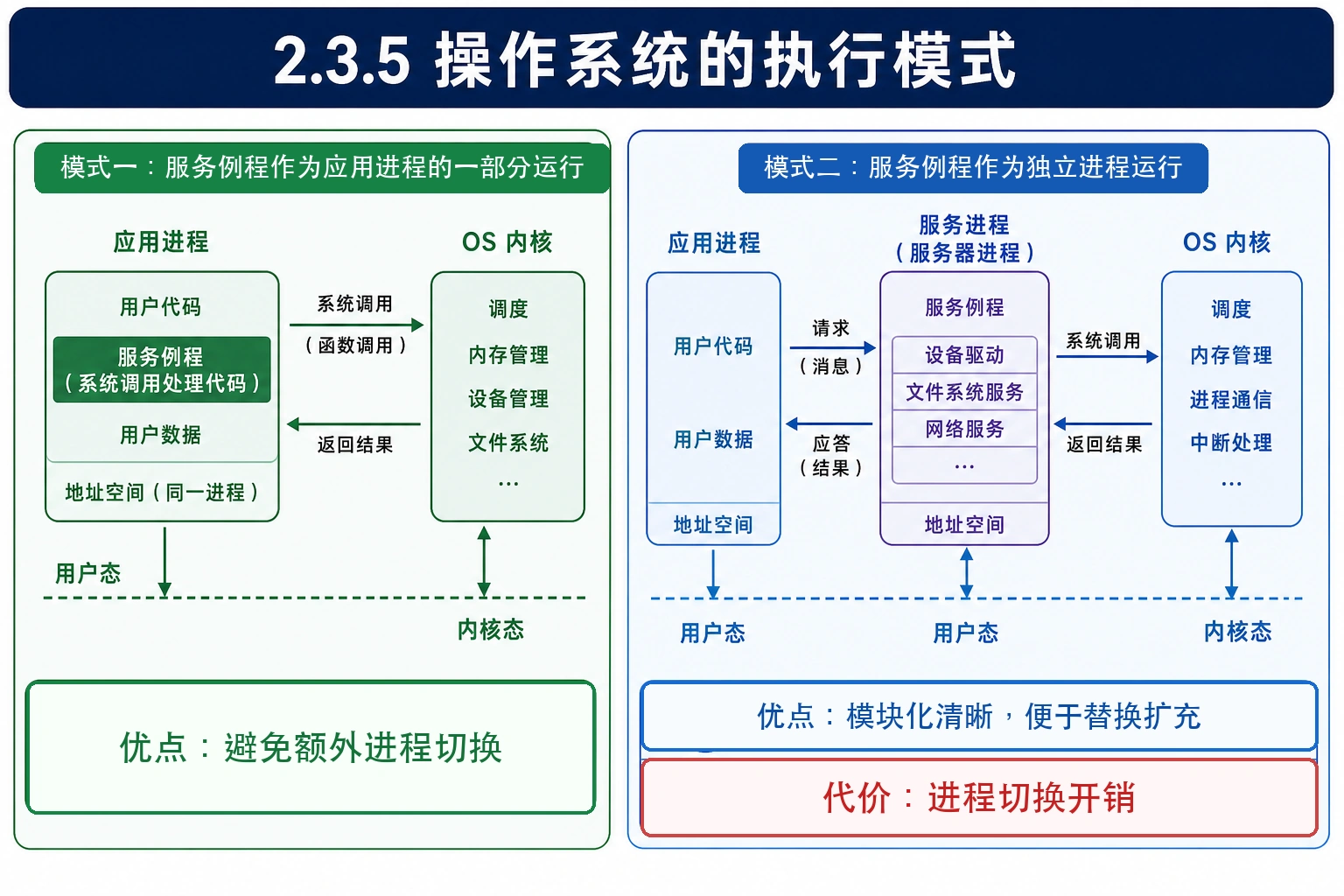

2.3.5 操作系统的执行模式

知识点插图:2.3.5 操作系统的执行模式
插图:2.3.5 操作系统的执行模式

两种典型模式

  1. OS 服务例程作为应用进程的一部分运行(陷入内核态执行): - 利用应用进程的核心栈作为系统调用的工作栈 - 服务例程仍运行于当前应用进程,作为扩展的一部分 - 优点:被中断的应用进程被恢复时无须牺牲两次进程切换为代价

  2. OS 服务例程作为独立进程运行(服务器进程模式): - OS 服务被组织为一组工作于用户态的系统进程 - 应用进程的系统调用通过内核消息传递实现,形成客户机/服务器工作方式 - 缺点:进程切换开销不可避免,性能下降 - 优点:模块化清晰,便于实现/替换/扩充(微内核思想的源头

对应学校 ch2/ch3

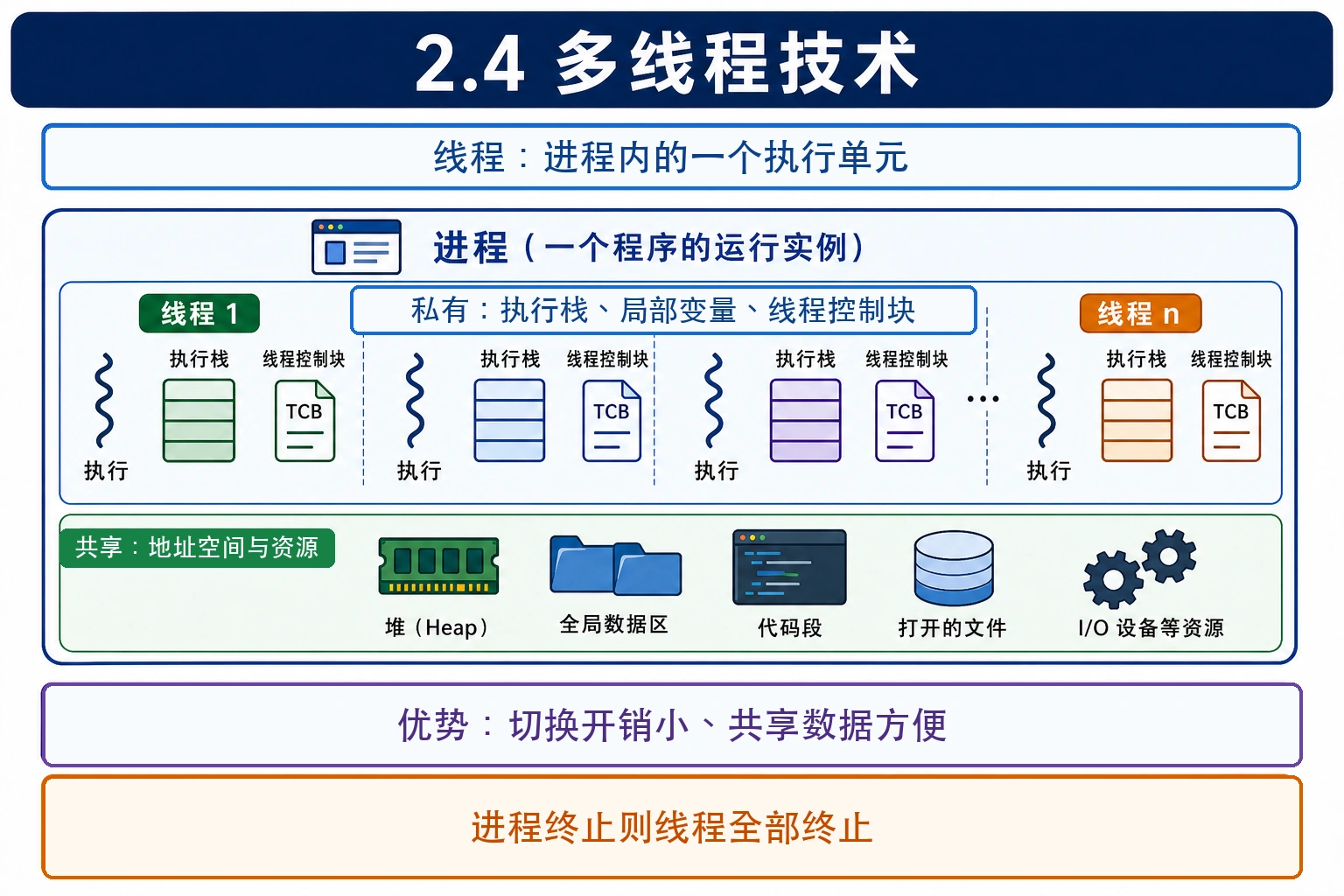

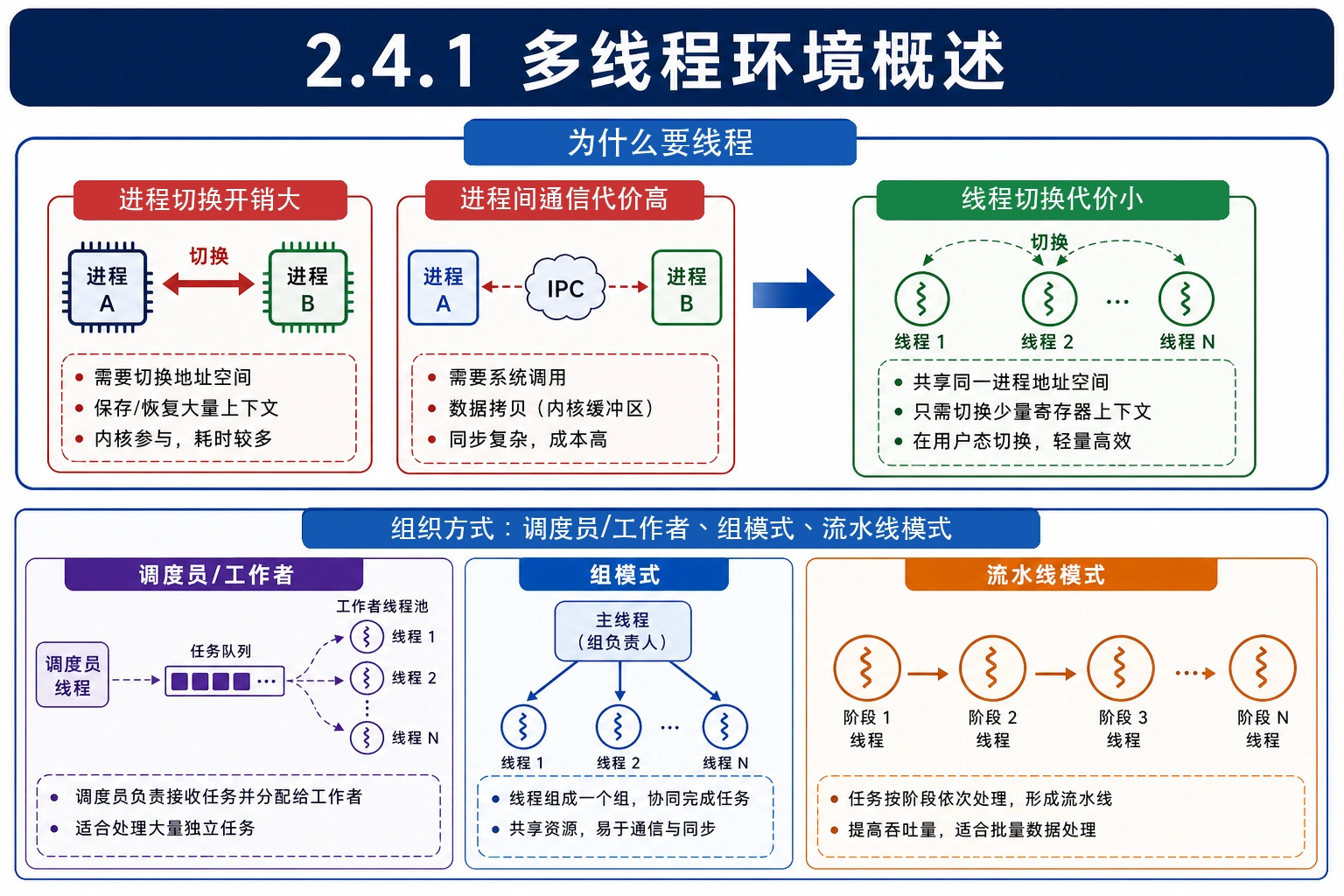

2.4 多线程技术

知识点插图:2.4 多线程技术
插图:2.4 多线程技术

2.4.1 多线程环境概述

知识点插图:2.4.1 多线程环境概述
插图:2.4.1 多线程环境概述

线程的提出:线程并非 OS 首先提出,并行程序设计和数据库管理系统都各自提出过。

为什么要线程: - 进程切换开销大(涉及地址空间切换、全部寄存器、TLB、缓存) - 同一进程内多个执行流需共享数据时,进程间通信代价高 - 线程 = 进程内的一个执行单元,共享地址空间,切换代价小

多线程进程的结构(图 2-10): - 进程拥有:PCB、资源、存储空间(全局数据 + 程序代码) - 进程内若干线程:线程控制块 + 用户栈 + 核心栈

线程特征: - 有执行栈和存放局部变量的私有存储空间 - 可访问所属进程的主存和资源,与其他线程共享 - 有生命周期,状态转换与进程类似(运行/就绪/等待/终止) - 挂起对线程没有意义(挂起是进程级状态——进程被换出,所有线程都被换出) - 进程终止 → 该进程内所有线程都终止

线程组织方式: 1. 调度员/工作者模式:调度员线程接受请求并分配,其他线程做工 2. 组模式:所有线程平等接收和处理工作请求 3. 流水线模式:线程排成某次序,前一线程的输出作为后一线程的输入

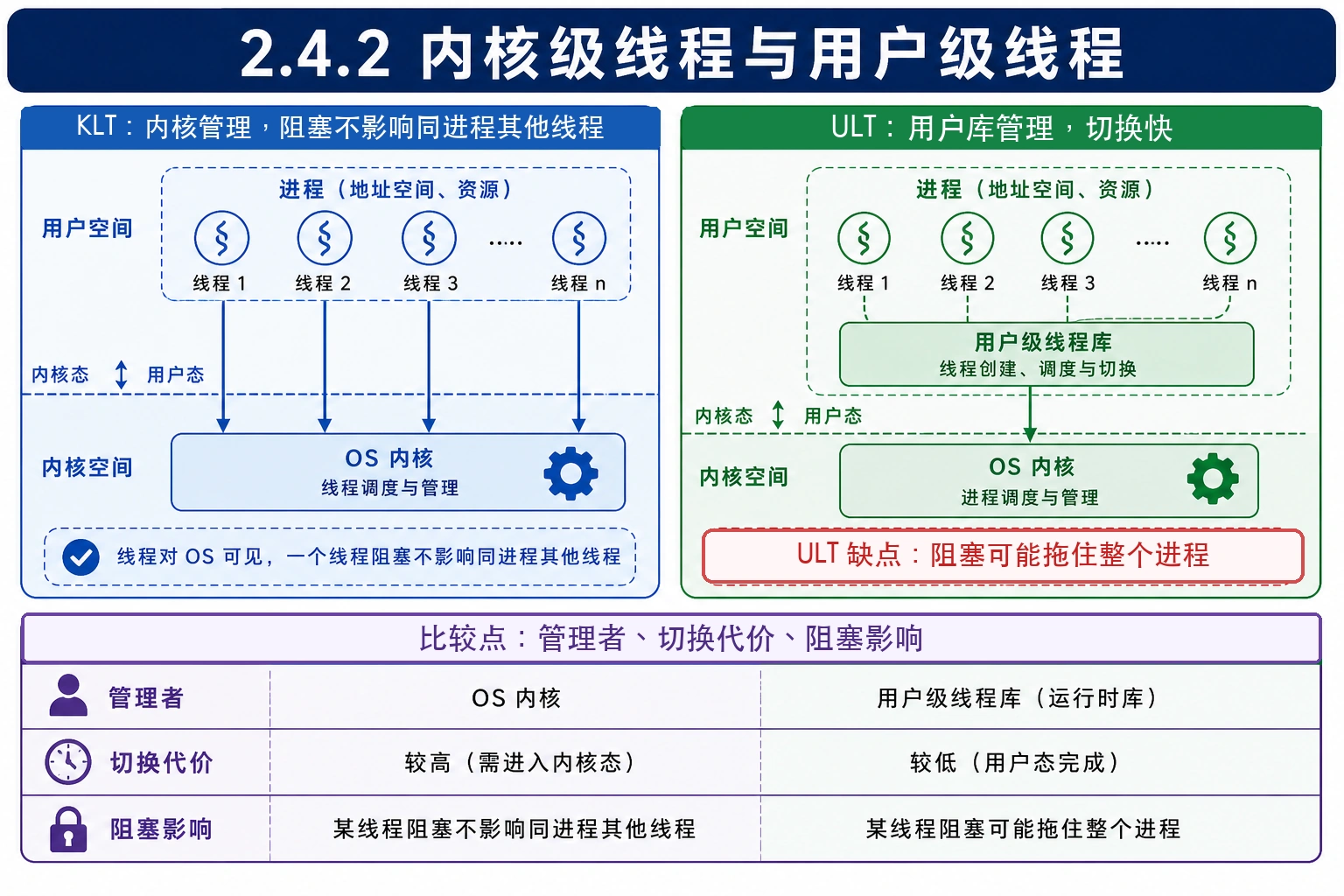

2.4.2 内核级线程与用户级线程

知识点插图:2.4.2 内核级线程与用户级线程
插图:2.4.2 内核级线程与用户级线程

内核级线程(KLT):由 OS 内核管理的线程 - 线程切换由内核完成 - 一线程阻塞不影响同进程其他线程 - 切换代价较用户级大

用户级线程(ULT):由用户级线程库管理 - OS 不感知,仍以进程为调度单位 - 切换不进入内核,开销小 - 一线程阻塞会让所属进程整体阻塞(除非有 Jacketing 程序辅助)

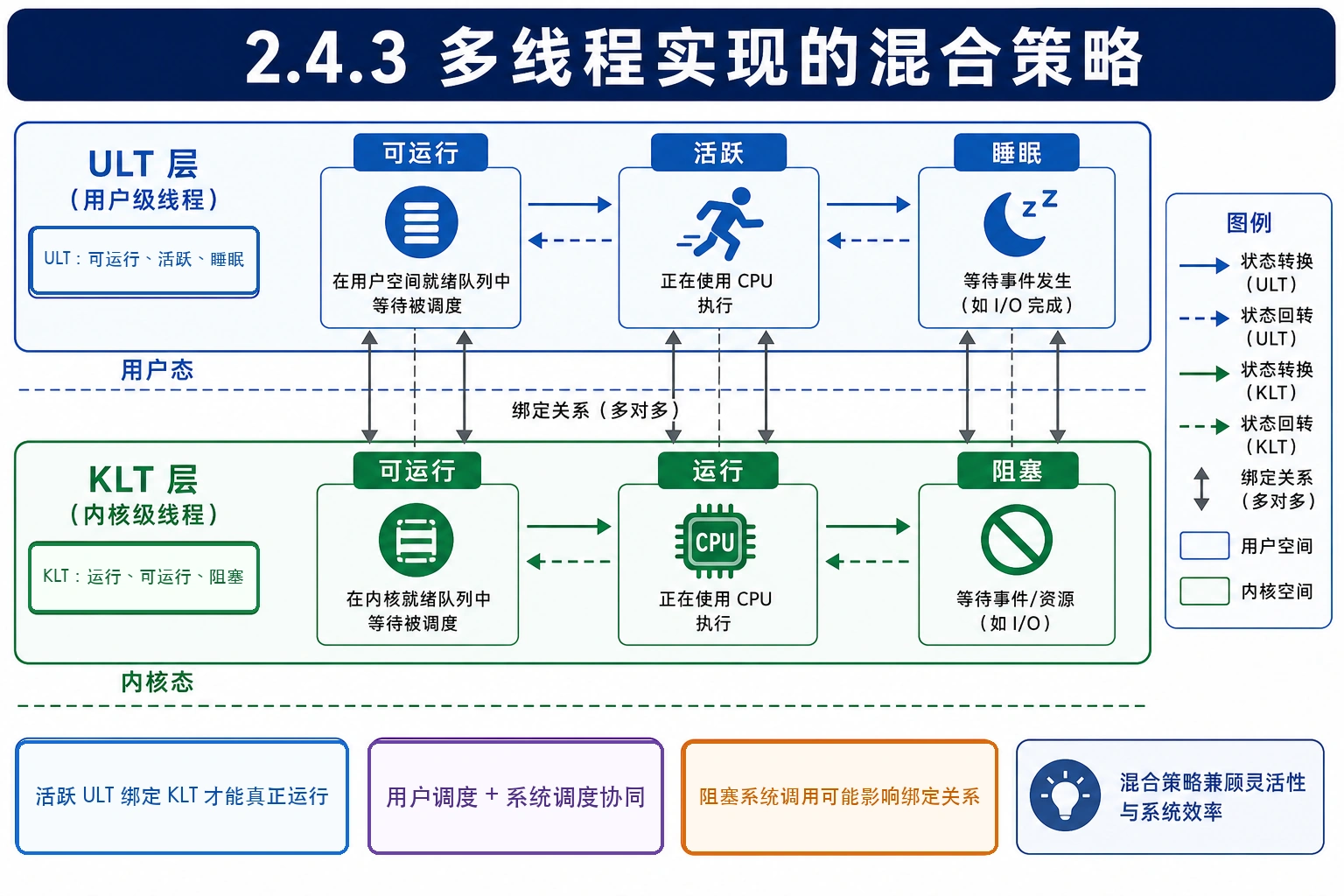

2.4.3 多线程实现的混合策略(图 2-11)

知识点插图:2.4.3 多线程实现的混合策略(图 2-11)
插图:2.4.3 多线程实现的混合策略(图 2-11)

ULT 三态:可运行态、活跃态、睡眠态。 KLT 三态:运行态、可运行态、阻塞态。 ULT 的活跃态需绑定到一个 KLT 才真正运行。

  • ULT 可运行 ↔ 活跃:用户调度(指派/剥夺)
  • ULT 活跃 ↔ 睡眠:用户调度(封锁/活化)
  • KLT 运行 ↔ 可运行:系统调度(指派/时间片到/剥夺)
  • KLT 运行 → 阻塞:阻塞系统调用 → 唤醒 → 可运行

对应学校 ch2/ch3(线程部分)


2.5 处理器调度

知识点插图:2.5 处理器调度
插图:2.5 处理器调度

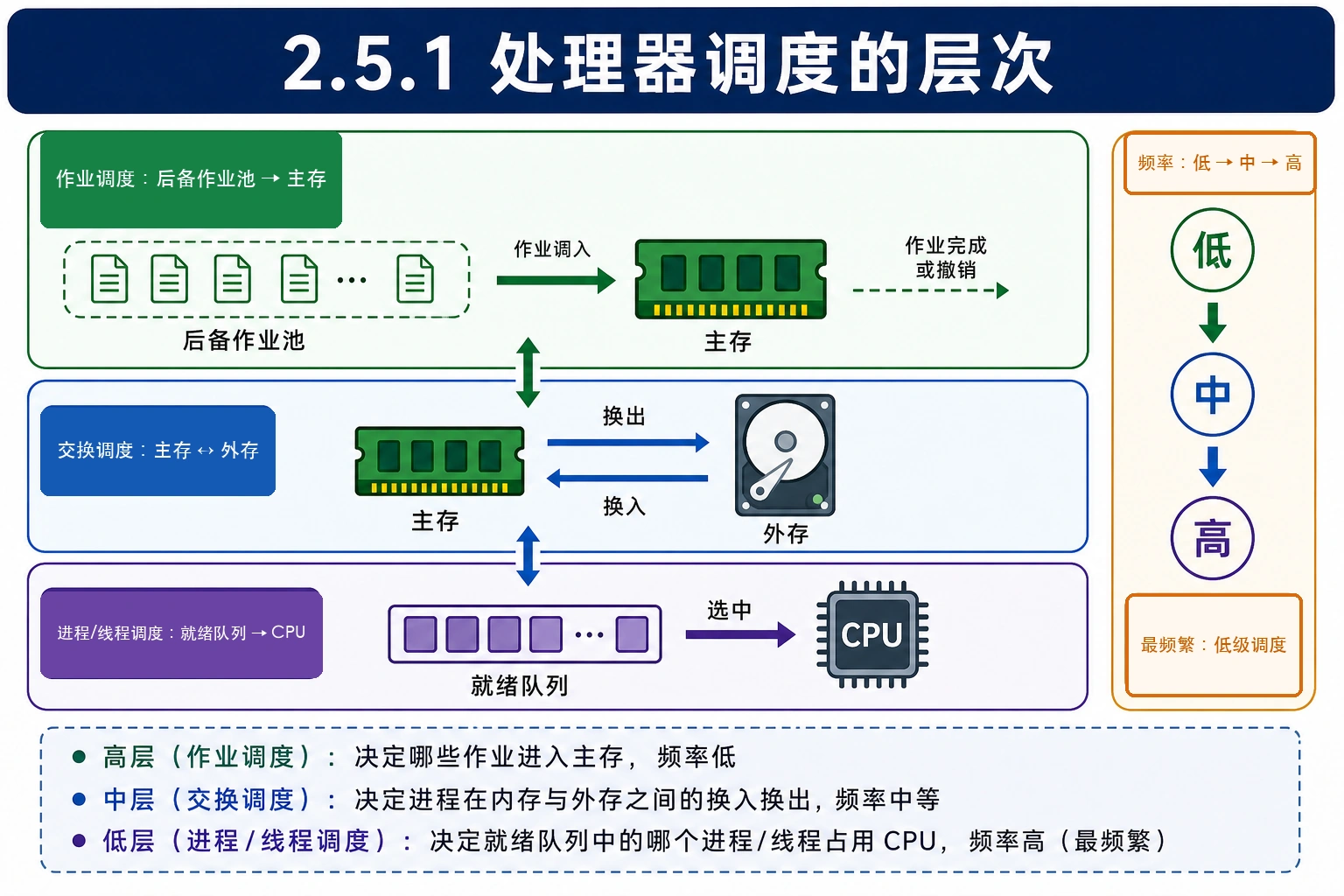

2.5.1 处理器调度的层次

知识点插图:2.5.1 处理器调度的层次
插图:2.5.1 处理器调度的层次

处理器调度分三个层次(自顶向下): 1. 作业调度(高级调度/长程调度):从后备作业池中选择作业进入主存(批处理系统主要用) 2. 交换调度(中程调度):在主存与外存间换入换出进程 3. 进程/线程调度(低级调度/短程调度):从就绪队列中选择一个分配 CPU(最频繁)

2.5.2 处理器调度算法

知识点插图:2.5.2 处理器调度算法
插图:2.5.2 处理器调度算法

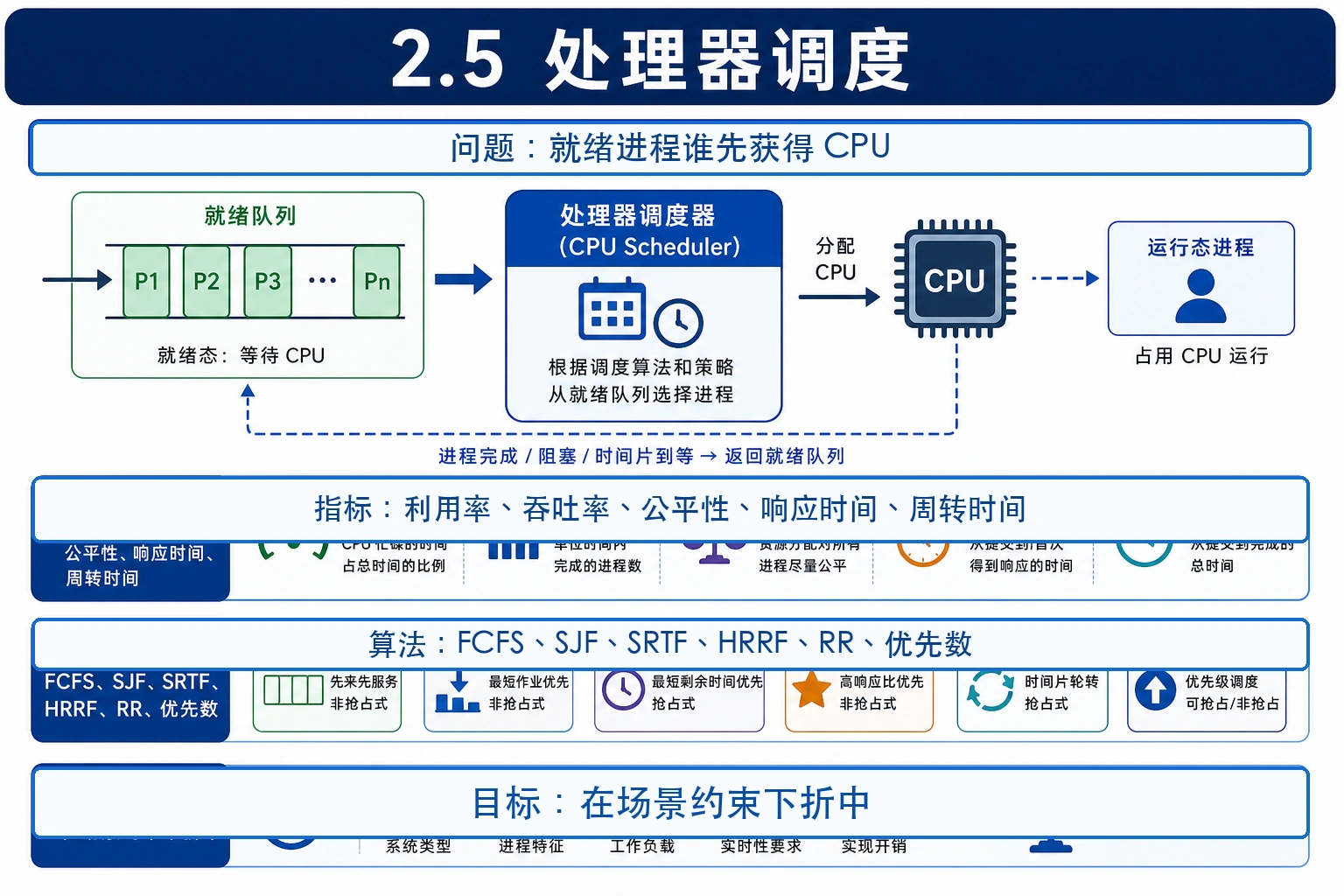

选择调度算法的性能指标: - 资源利用率:CPU 利用率 = CPU 有效工作时间 / CPU 总运行时间 - 吞吐率:单位时间内 CPU 处理作业的个数(批处理系统重要指标) - 公平性:每进程获得合理 CPU 份额,无”饥饿” - 响应时间:从交互式进程提交请求到获得响应的时间间隔(分时/实时系统重要指标) - 作业周转时间:批处理用户从向系统提交作业开始,到作业完成为止的时间间隔 - 周转时间 = 后备队列等待时间 + 就绪队列等待时间 + CPU 上执行时间 + 等待事件发生(如等 I/O)的时间

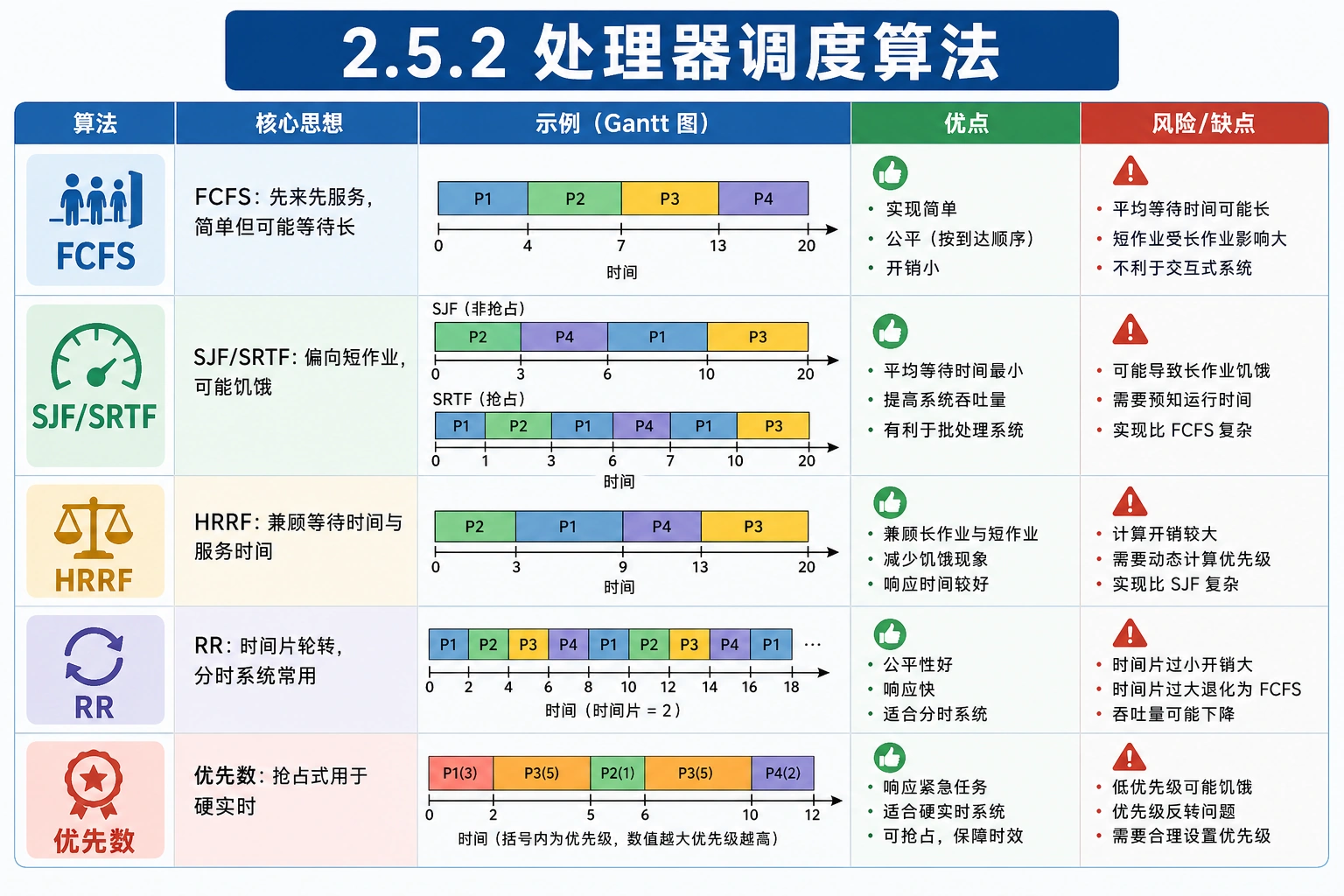

典型调度算法

算法 全称 思想 优缺点
FCFS 先来先服务(first come first served) 按进入系统时间顺序排队 简单;对计算密集进程过于优待,I/O 密集进程吞吐率低;不适合进程调度
SJF 最短作业优先(shortest job first) 优先处理时间短的 提高吞吐率和平均周转时间;对长作业不公平甚至饥饿
SRTF 最短剩余时间优先(shortest remaining time first) SJF 的抢占式版本 不公平特征更突出
HRRF 最高响应比优先(highest response ratio first) 响应比 = 等待时间 / 计算时间 改善 SJF/SRTF 对长作业的不公平
RR 时间片轮转(round-robin) 基于 FCFS + 时间片限制,每次只让进程运行一个时间片 分时系统主流,公平;时间片选择是关键

优先数调度:给每个进程或作业规定一个优先数。两种策略: - 抢占式优先数调度:高优先级出现立即占有 CPU。硬实时系统必需 - 非抢占式优先数调度:等 CPU 空闲后再选高优先级

优先数确定方式:紧迫程度、交互性、使用外设频度、进入系统时间长短和公平性等。

对应学校 ch3(线程调度)

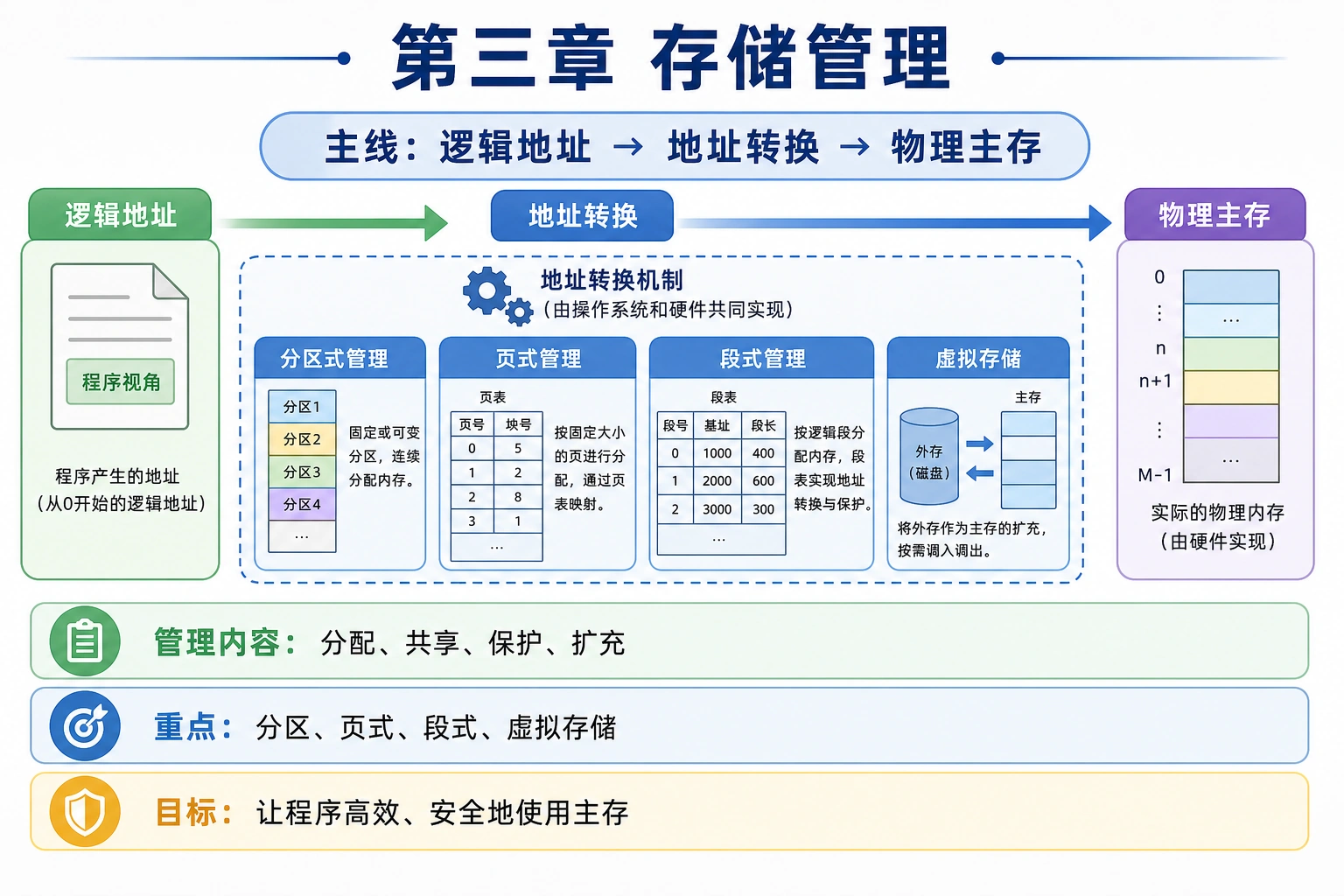

第三章 存储管理

知识点插图:第三章 存储管理
插图:第三章 存储管理

存储管理负责管理计算机系统的主存。程序及数据必须占用主存才能被 CPU 执行。但主存数据存取速度比 CPU 慢得多,因此高效的主存管理是 OS 设计的重要课题。


3.1 存储管理基础

知识点插图:3.1 存储管理基础
插图:3.1 存储管理基础

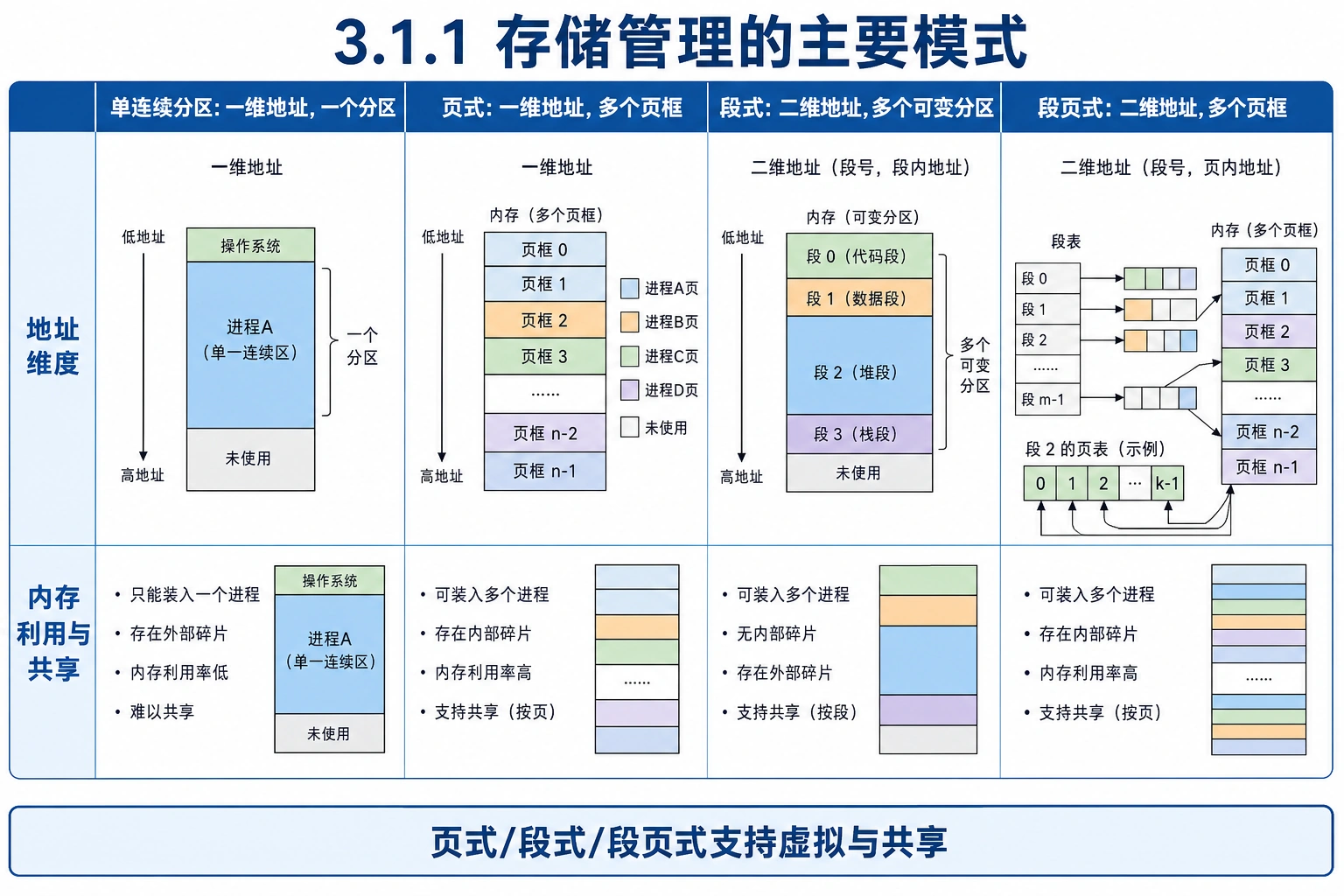

3.1.1 存储管理的主要模式

知识点插图:3.1.1 存储管理的主要模式
插图:3.1.1 存储管理的主要模式

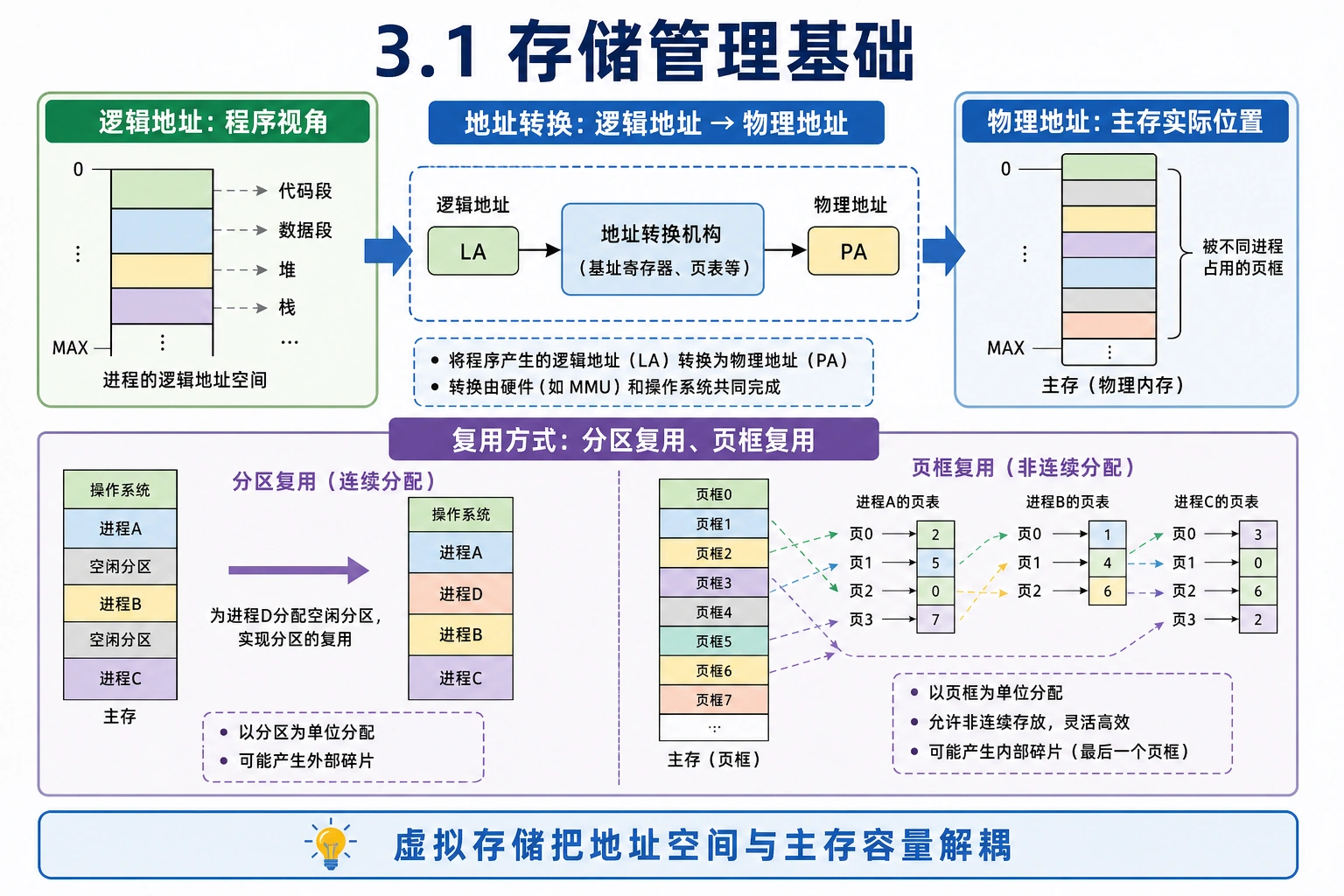

逻辑地址 vs 物理地址

  • 逻辑地址(相对地址):目标代码程序存放于磁盘文件中,由于程序在主存中位置不可预知,地址空间总是相对某个基准(通常为 0)开始连续编号
  • 一维逻辑地址:所有程序数据组织成一维
  • 二维逻辑地址:用户程序设计成多个段,每段从 0 开始编址(段式程序设计的概念)

  • 物理地址(绝对地址):CPU 执行指令、处理数据时面向的实际主存地址。物理地址空间由存储器地址总线扫描得到,大小取决于实际安装的主存容量。

段式程序设计的好处:用户可用程序覆盖技术扩充主存使用量——程序设计时分主程序段、堆栈段、子程序段、数据段,执行时只调入主程序段、堆栈段和需要的子程序段。

主存的复用方式

方式 含义
分区复用 主存划分为多个固定或可变尺寸的分区,一个程序/程序段占一个分区
页框复用 主存划分为多个固定大小的页框(也叫页架/主存物理块),一个程序/程序段根据页框大小自动划分成页面,占用多个页框

主存管理的 4 种模式(图 3-1):

模式 逻辑地址 主存复用方式
单连续分区存储管理 一维 一个固定/可变分区
页式存储管理 一维 多个主存页框区
段式存储管理 二维 多个可变分区(每段一个连续分区)
段页式存储管理 二维 多个主存页框区(每段被分成多个页框)

重要规律: - 单连续分区 → 进程全部程序数据在一个不可分割区域 → 不能虚拟、不能共享、地址空间不可重合 - 页式/段式/段页式 → 主存区域可分割 → 可实现虚拟存储和共享

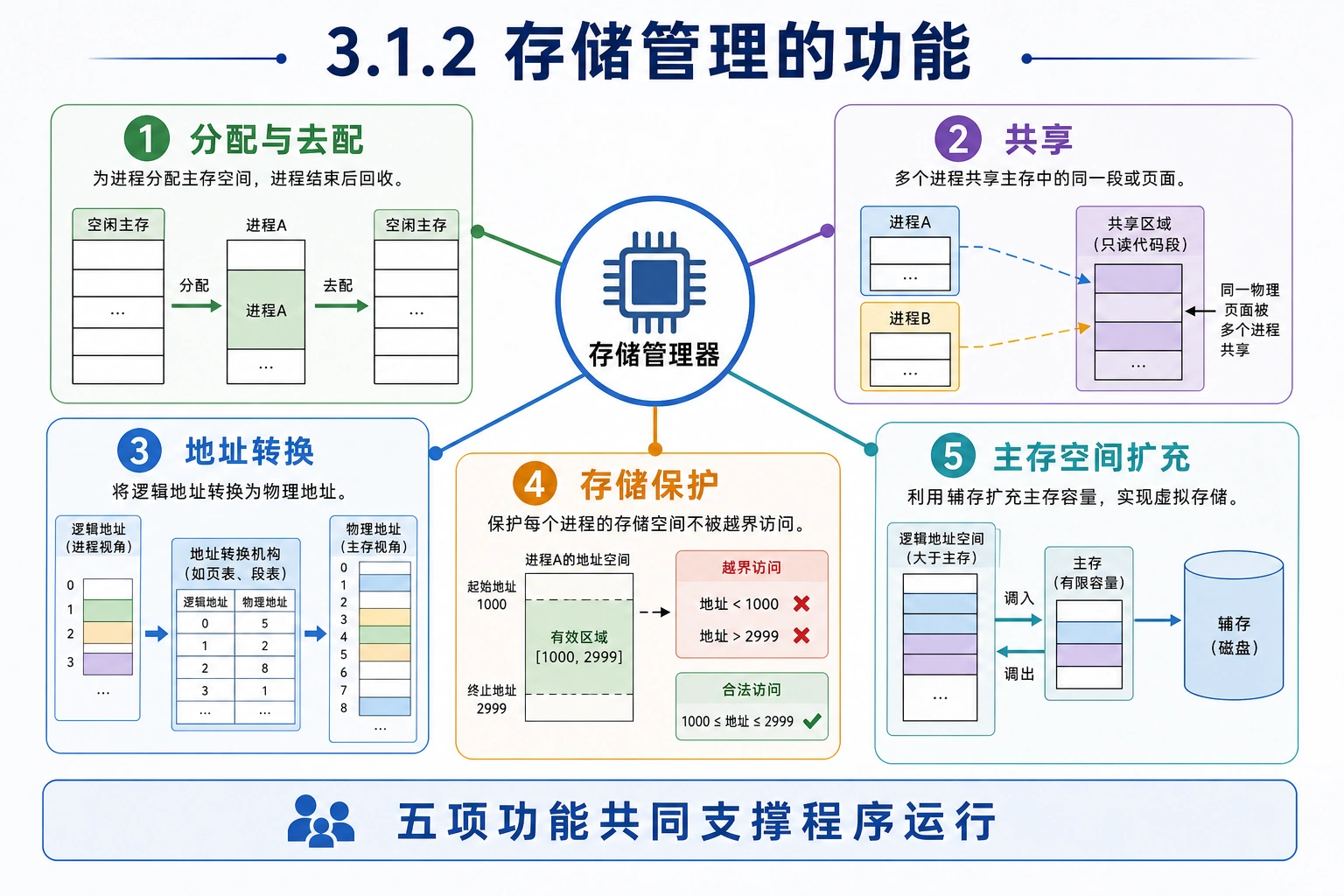

3.1.2 存储管理的功能

知识点插图:3.1.2 存储管理的功能
插图:3.1.2 存储管理的功能

存储管理的主要功能: 1. 主存空间的分配与去配 2. 主存空间的共享 3. 地址转换(逻辑地址 → 物理地址) 4. 存储保护(防止越界访问、未授权访问) 5. 主存空间的扩充(虚存)

3.1.3 虚拟存储器概述

知识点插图:3.1.3 虚拟存储器概述
插图:3.1.3 虚拟存储器概述

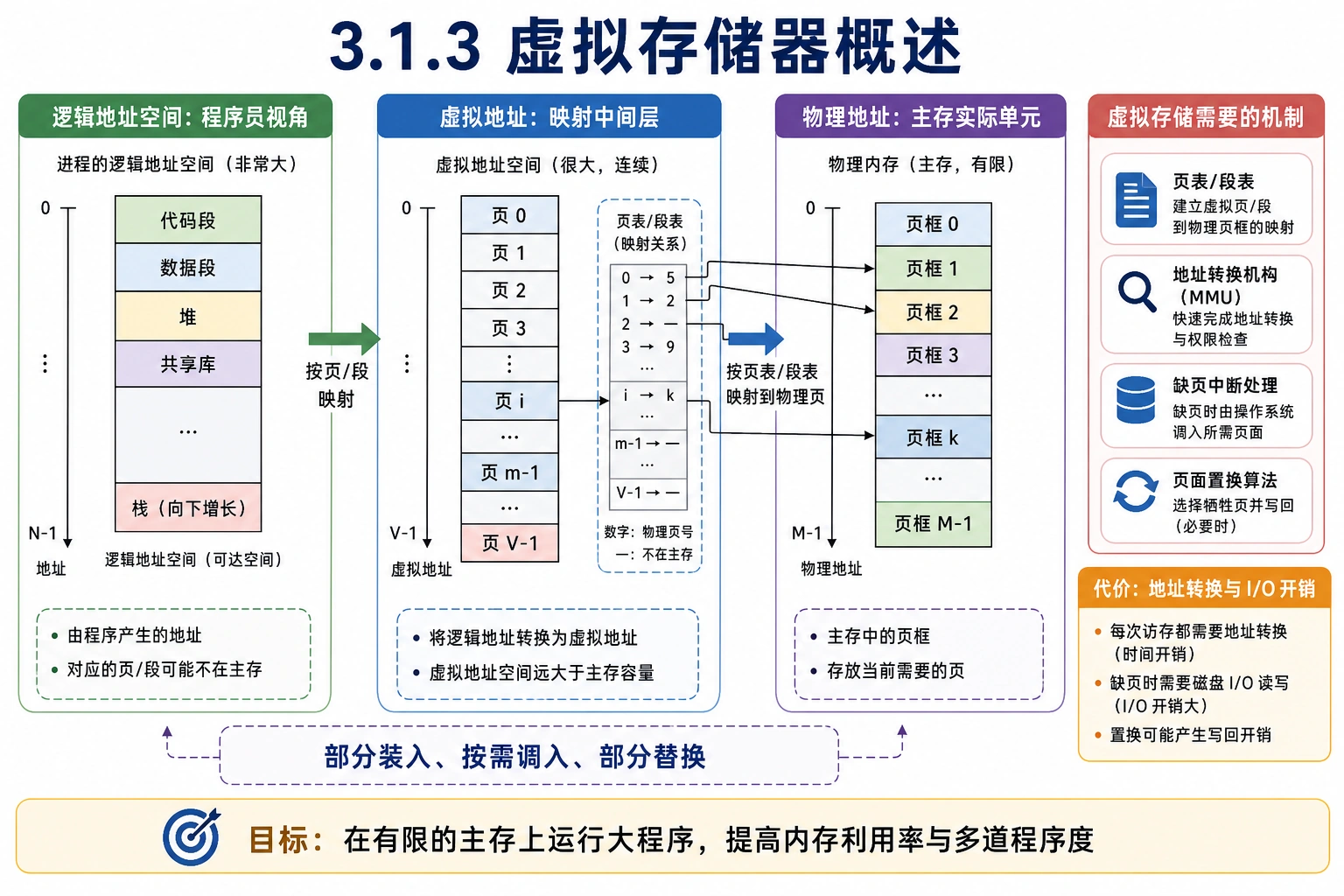

虚存的核心思想(图 3-2): - 程序员看到的逻辑地址来自进程视角的逻辑主存单元 - 物理地址来自处理器视角的物理主存单元 - 虚拟地址是把逻辑地址映射到物理地址的中间层 - 关键:把程序编程的逻辑地址与主存物理地址分隔开 - 用户无须知道主存工作方式,只在逻辑地址空间中编程 - 系统负责主存分配和地址映射

虚存容量:限于计算机地址结构和磁盘容量。32 位地址线计算机程序可寻址 4GB,OS 虚拟主存空间就可扩充至 4GB 逻辑主存。

实现虚存必须解决: - 主存与磁盘统一管理 - 逻辑地址与物理地址转换 - 部分装入和部分替换

虚存代价:地址转换硬件开销、地址转换数据结构的存储开销、执行地址转换指令的时间开销、主存与外存交换页/段的 I/O 开销。

3.1.4 存储管理的硬件支撑

知识点插图:3.1.4 存储管理的硬件支撑
插图:3.1.4 存储管理的硬件支撑

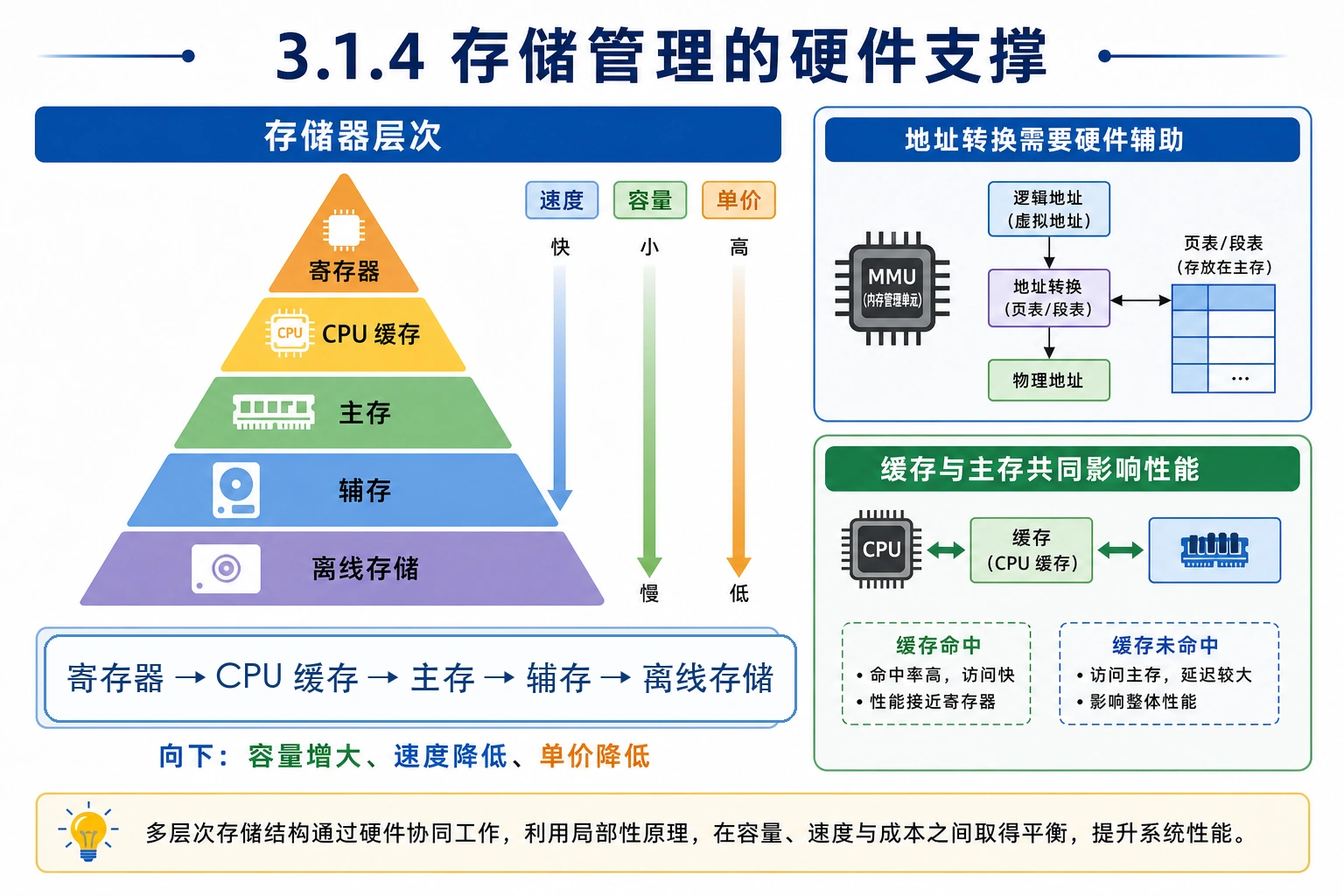

存储器层次(自顶向下,速度递减/容量递增/单价递减):寄存器 → CPU 缓存(L1/L2/L3)→ 主存 → 辅存(磁盘/SSD)→ 离线存储。

对应学校 ch4(前段)

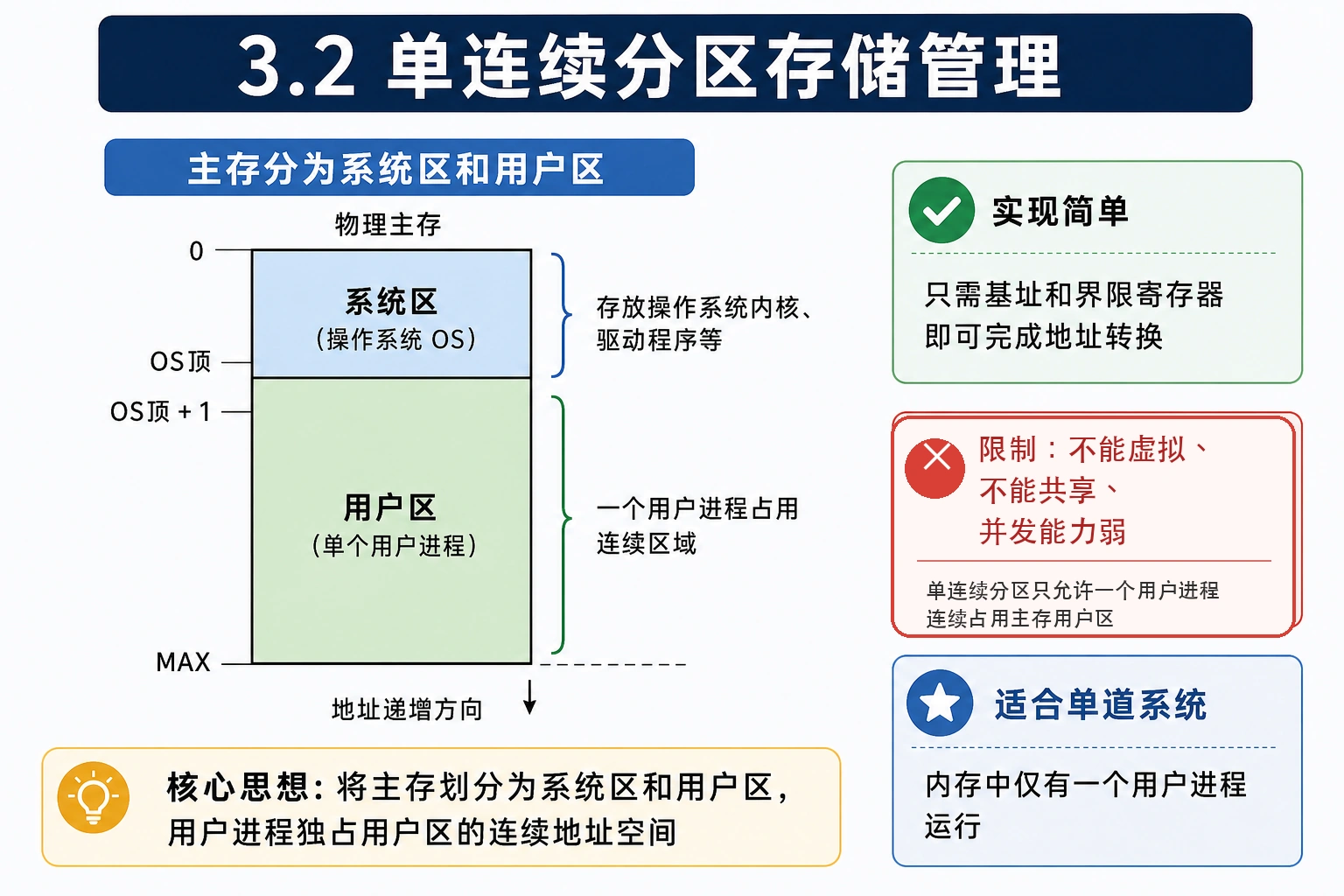

3.2 单连续分区存储管理

知识点插图:3.2 单连续分区存储管理
插图:3.2 单连续分区存储管理

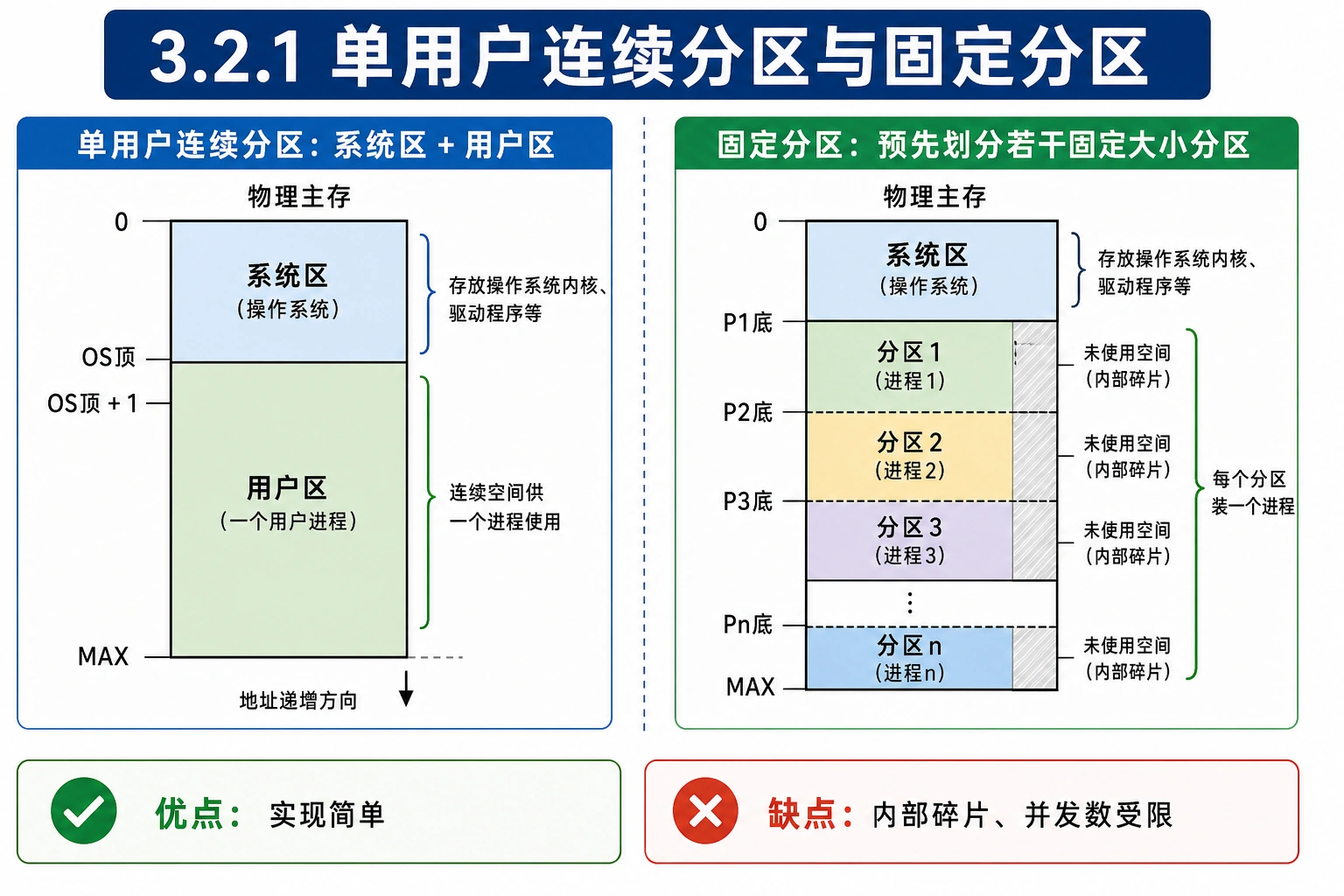

3.2.1 单用户连续分区与固定分区

知识点插图:3.2.1 单用户连续分区与固定分区
插图:3.2.1 单用户连续分区与固定分区

单用户连续分区:单道系统的最简单实现——主存分为系统区(OS)和用户区(一个用户进程)。

固定分区:主存预先划分若干固定大小分区,每个分区装一个进程。 - 优点:实现简单 - 缺点:内部碎片严重(分区大小固定,进程小于分区时浪费);分区数固定,作业并发数受限

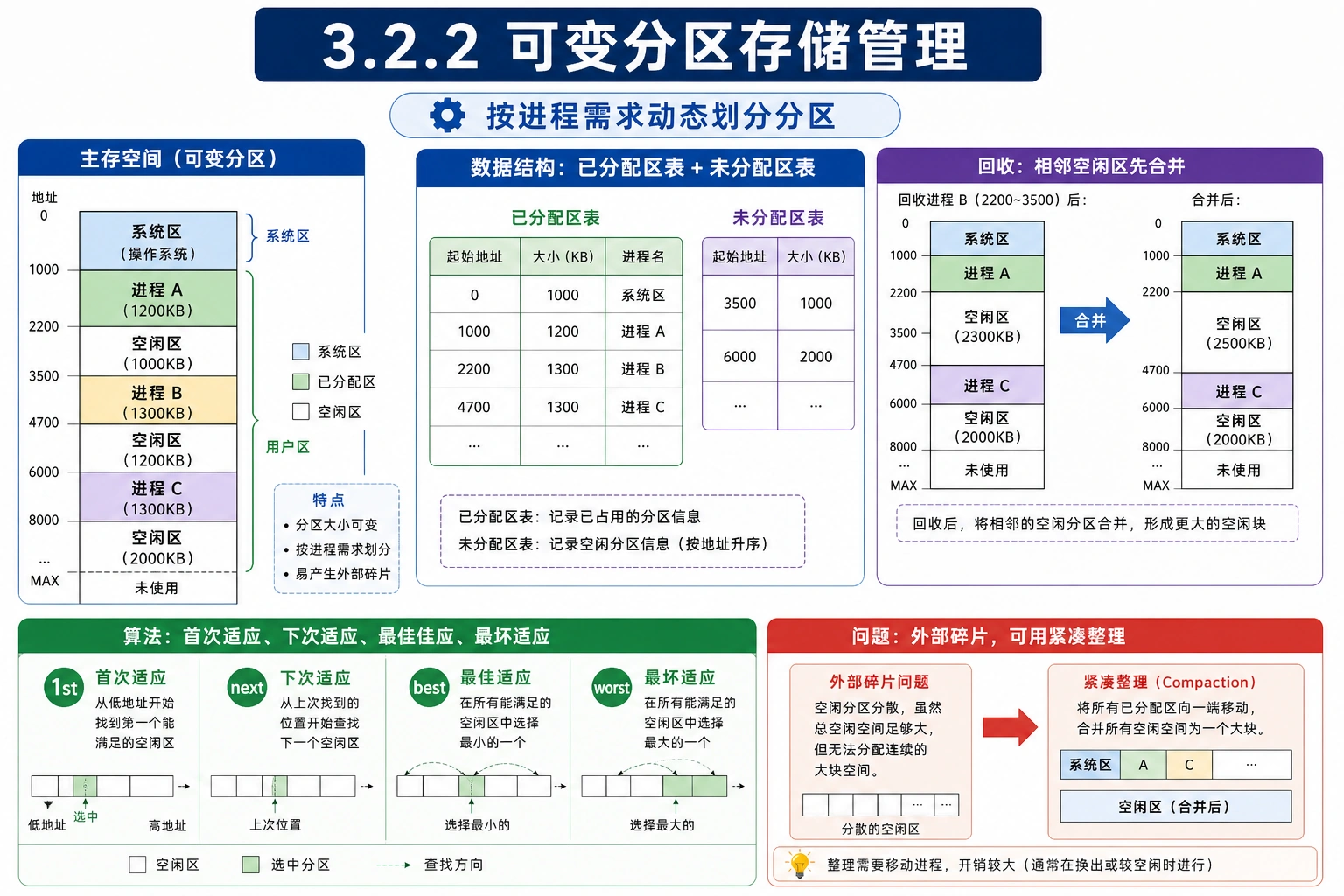

3.2.2 可变分区存储管理

知识点插图:3.2.2 可变分区存储管理
插图:3.2.2 可变分区存储管理

可变分区(variable partition):按进程主存需求大小划分分区,划分时间、大小、位置都是动态的。

主存空间的分配和去配: - 数据结构:已分配区表 + 未分配区表 - 装入新进程时,从未分配区表找出空闲区,分割成两部分(一部分装作业、剩余仍为空闲区) - 进程撤离时,撤销已分配区表中相应栏目,把回收分区登记到未分配区表 - 若有相邻空闲区,则先合并后登记

可变分区的回收(图 3-8):作业 X 撤离时分 4 种情况 1. 邻接两边都有作业(A 和 B):直接登记为新空闲区 2. 邻接一边有作业(A 或 B):与另一边空闲区合并 3. 邻接两边都是空闲区:三块合并 4. 邻接两边都不是空闲/作业:单独成空闲区

经典分配算法: - 首次适应(first fit):从表头查找第一个能装下的空闲区 - 下次适应(next fit):从上次找到位置之后开始 - 最佳适应(best fit):找最小且能装下的空闲区(产生小碎片) - 最坏适应(worst fit):找最大空闲区(保留大块)

外部碎片:可变分区运行一段时间后,主存中分布大量小空闲区无法容纳新作业。可通过紧凑/移动技术整理。

对应学校 ch4

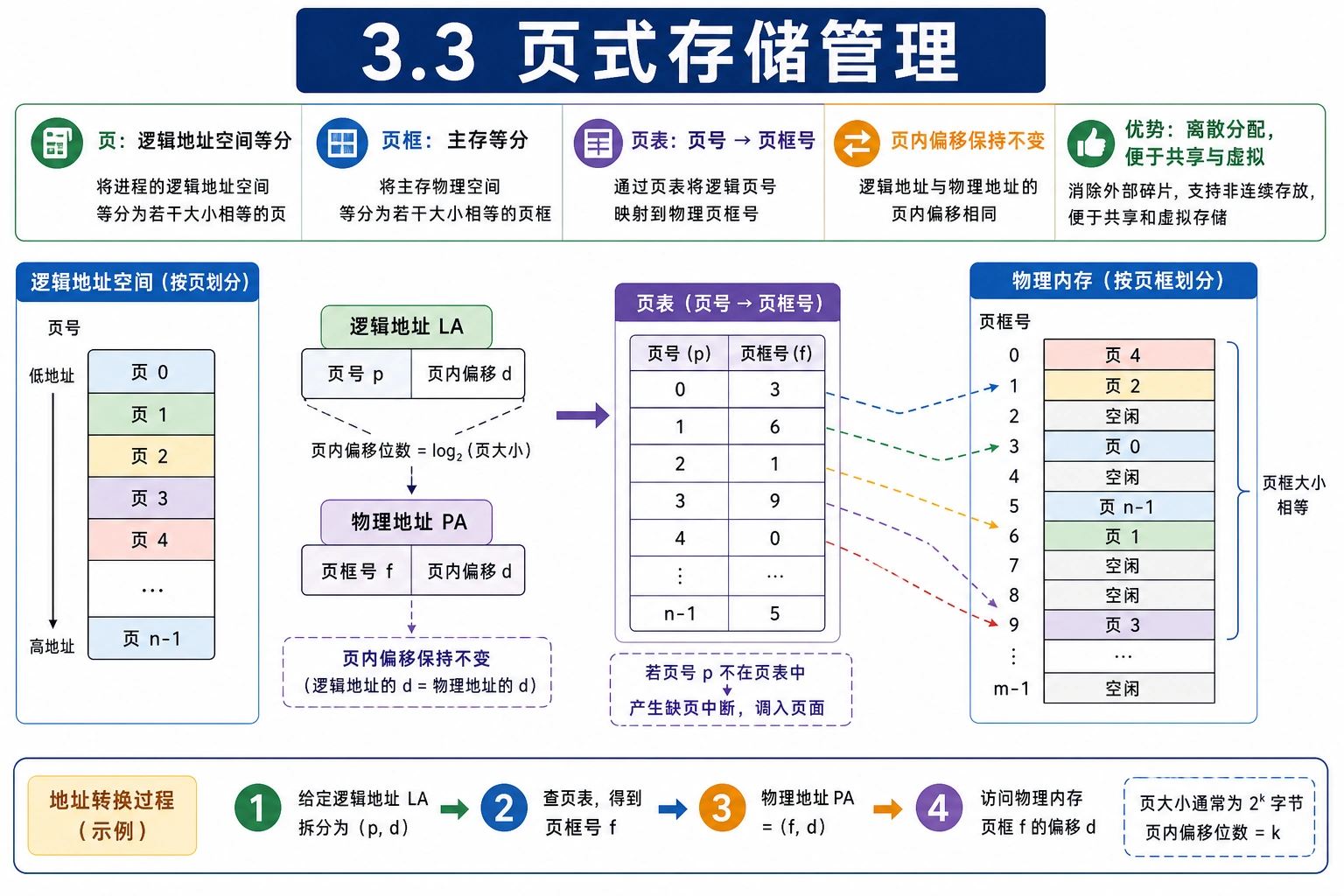

3.3 页式存储管理

知识点插图:3.3 页式存储管理
插图:3.3 页式存储管理

3.3.1 页式存储管理的基本原理

知识点插图:3.3.1 页式存储管理的基本原理
插图:3.3.1 页式存储管理的基本原理

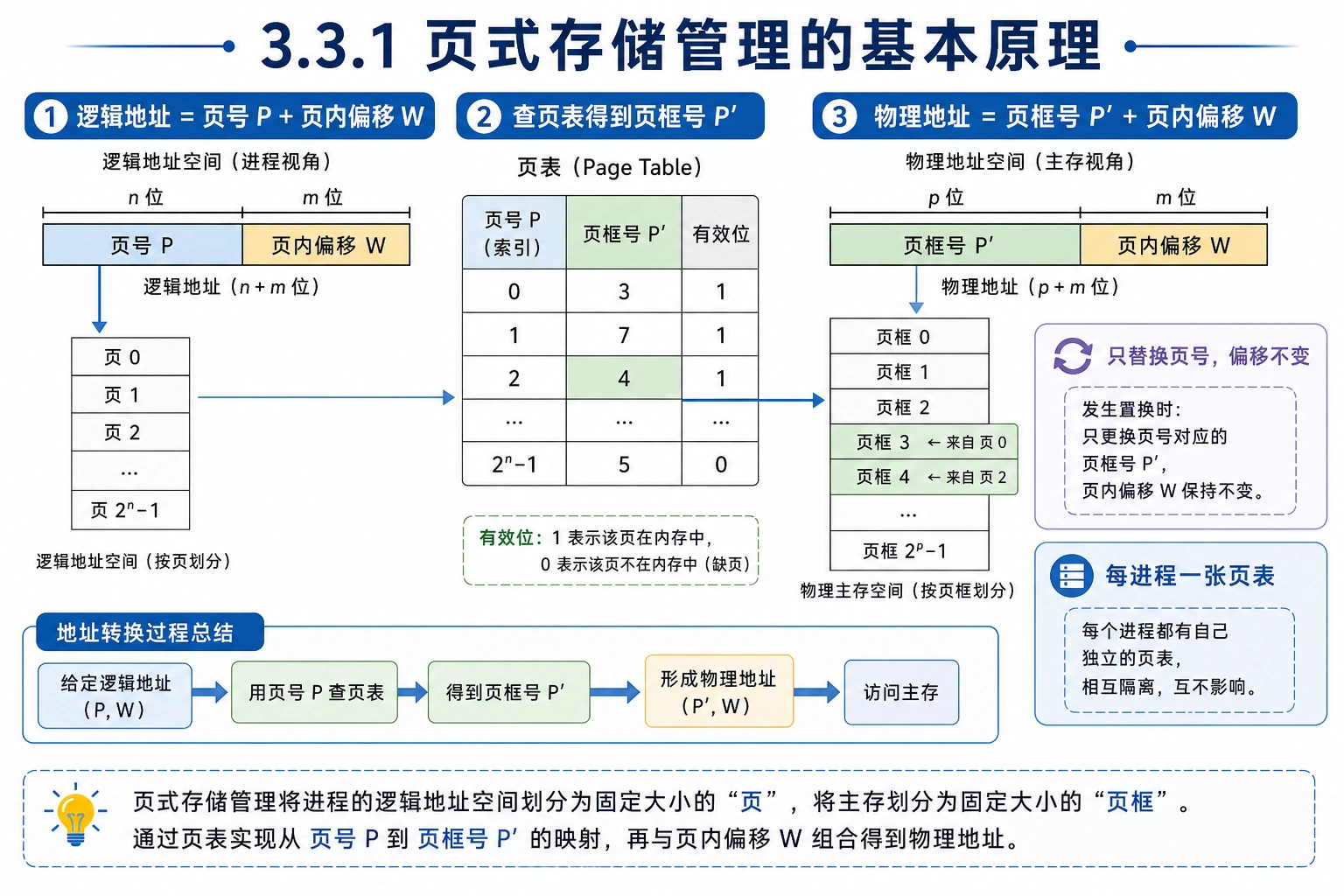

核心概念: - 页(page):进程逻辑地址空间被等分成的小块 - 页框(frame,主存物理块):主存被等分成的同样大小的小块 - 页表(page table):记录页号 → 页框号的映射,每进程一张 - 逻辑地址结构:高位是页号 P,低位是页内偏移 W

地址转换:把页号换为页框号即可(页内偏移不变)。 - 逻辑地址 (P, W) → 查页表得页框号 P’ → 物理地址 = (P’, W)

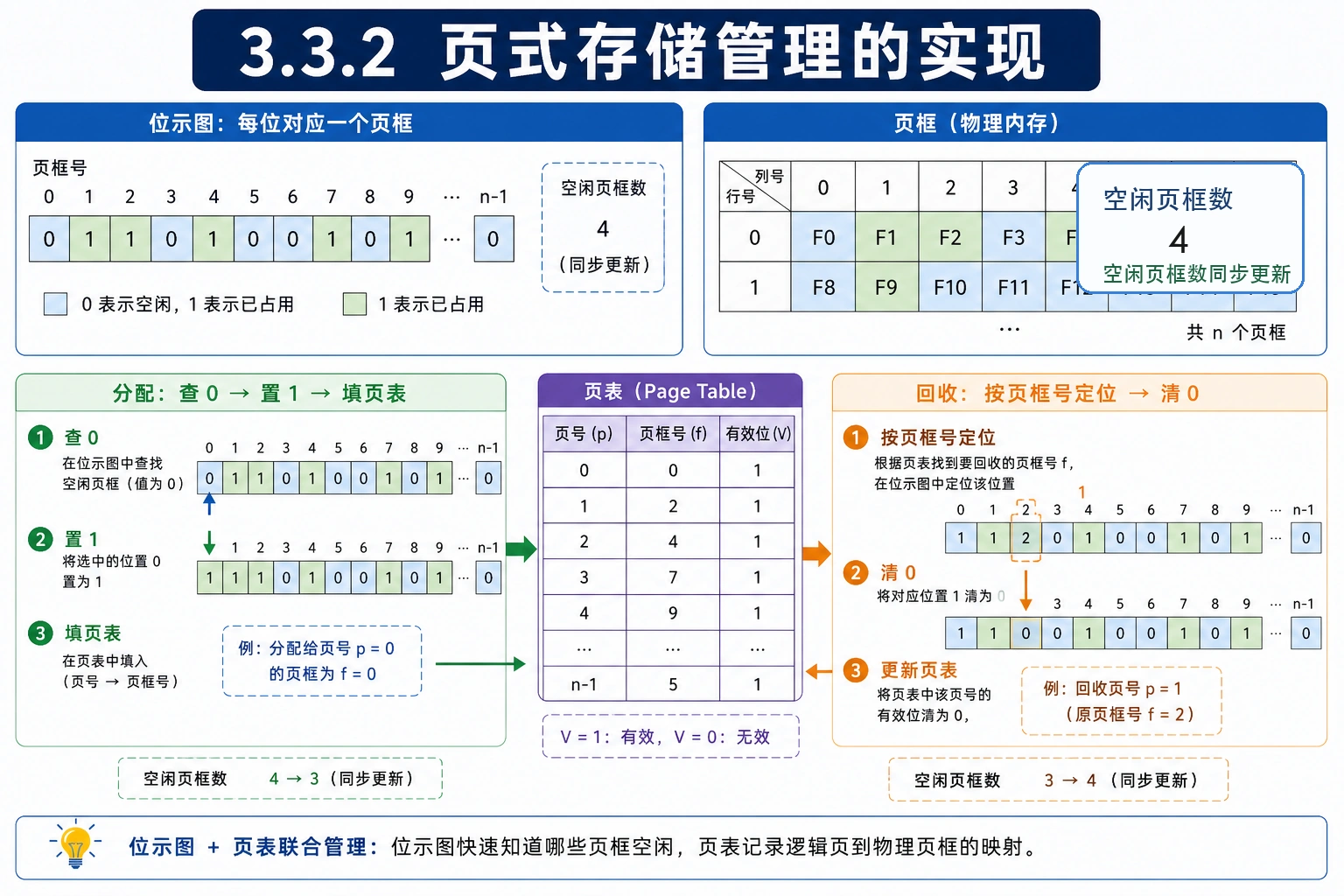

3.3.2 页式存储管理的实现

知识点插图:3.3.2 页式存储管理的实现
插图:3.3.2 页式存储管理的实现

页式存储管理的主存分配: - 用位示图记录页框分配情况:每位对应一个页框,0/1 表示空闲/已占用 - 还需另设字段记录当前空闲页框数

页框分配算法: - 检查空闲页框数是否满足需求 - 若不能 → 进程等待 - 若能 → 查找位示图中为 0 的位,置为 1,从空闲页框数中减去本次占用块数,按位置计算对应页框号,填入进程页表

进程结束归还主存时:根据归还页框号计算位示图位置,清 0,把块数加回空闲页框数。

主存共享:页式管理把主存分成多个页框,一旦程序能被切割成若干碎片(无论逻辑碎片还是物理碎片),共享就成为可能。多进程可共享同一段代码或数据页。

3.3.3 页式虚拟存储管理

知识点插图:3.3.3 页式虚拟存储管理
插图:3.3.3 页式虚拟存储管理

核心思想:进程装入时不需全部页都装入主存,只装当前需要的页;执行过程中需要新页时再装入;主存满时选择某些页换出到外存。

关键机制: - 快表(TLB):硬件辅助的页表缓存,加速地址转换 - 缺页中断:访问的页不在主存时触发,由 OS 处理 - 页表项的标志位: - 驻留位:是否在主存 - 修改位:是否被修改过(决定换出时是否需要写回) - 引用位:最近是否被访问过(用于页面置换) - 可移动标志:记录该页是否可移动,正在与外设交换的页是不能被移动的

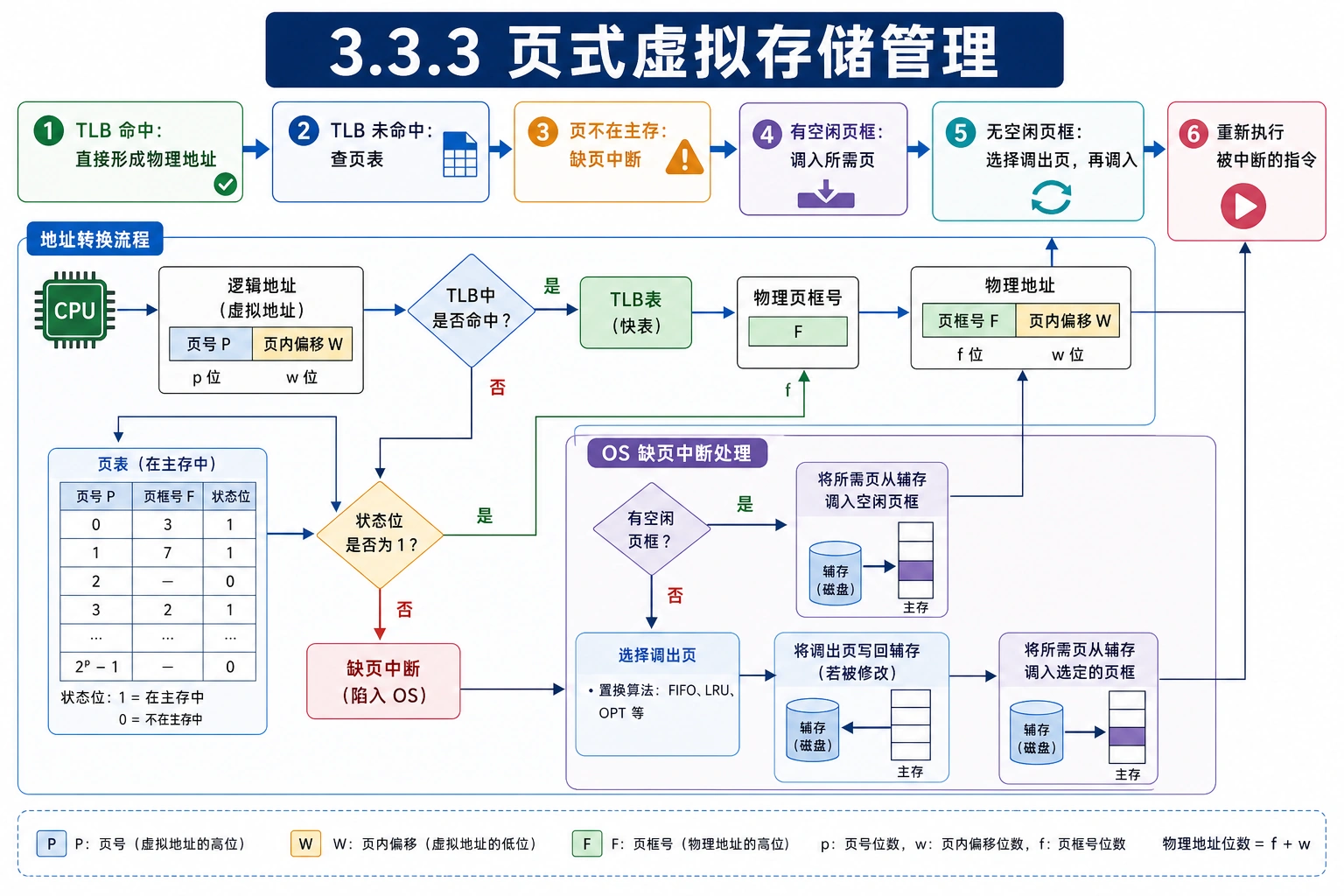

地址转换流程(图 3-14): 1. 按逻辑地址查快表 2. 若快表中有登记 → 直接形成绝对地址 3. 若快表无登记 → 查页表 4. 若页在主存 → 形成绝对地址,并把该页登记入快表 5. 若页不在主存 → 发缺页中断,让 OS 介入 6. OS 保护现场,判断主存是否有空闲块 7. 若有 → 调入所需页,调整页表/快表/主存分配表,重新执行被中断的指令(注意:该指令是在执行指令的过程中处理地址时发生中断,所以指令要回退执行) 8. 若主存无空闲块 → 选择调出页(被修改过的需写回外存),再调入

3.3.4 页面调度

知识点插图:3.3.4 页面调度
插图:3.3.4 页面调度

关键概念:缺页率影响系统性能。糟糕的访问模式会大幅增加缺页中断次数。

关键例题:缺页次数比较

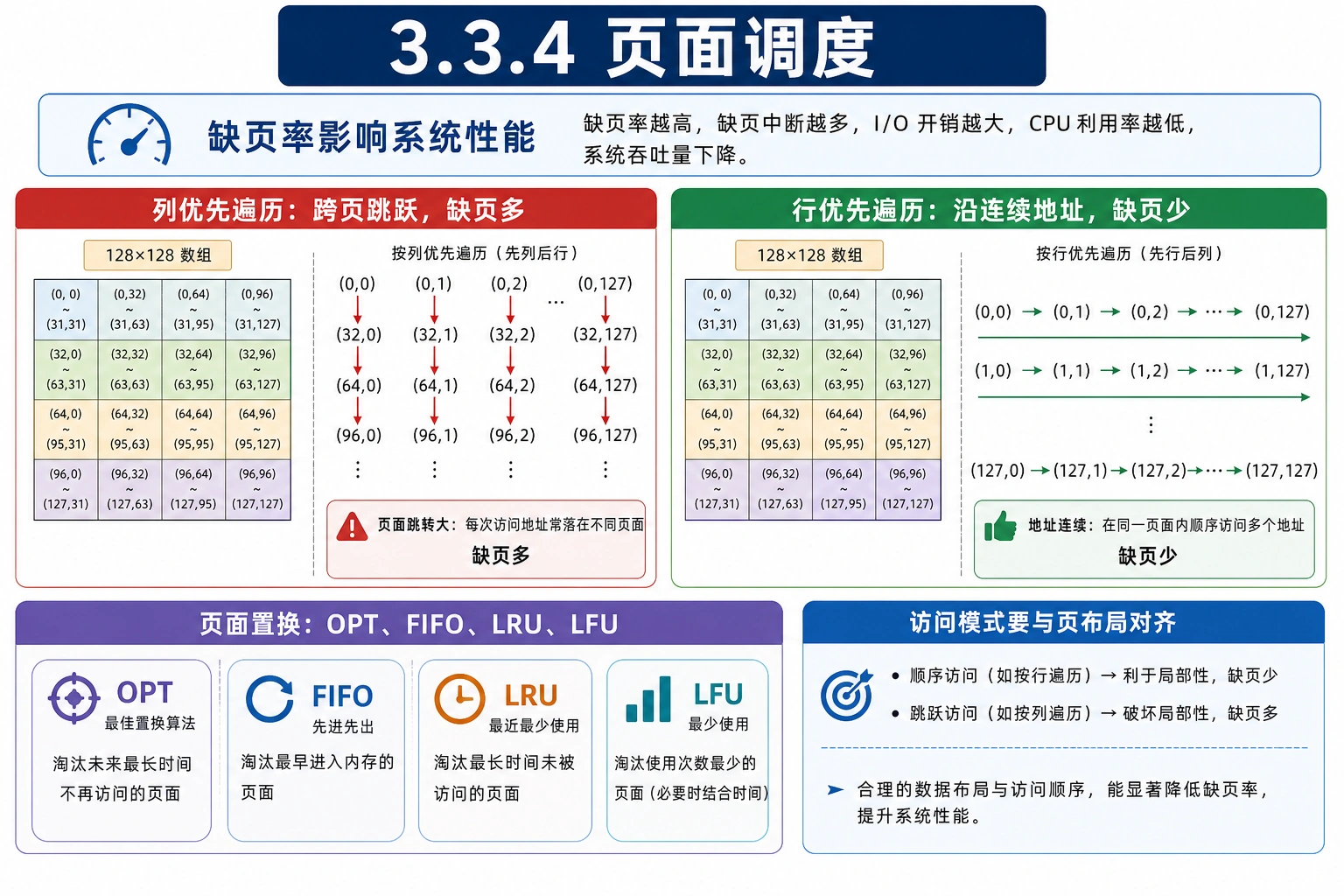

二维数组 int A[128][128] 假设每行恰好放在一页中:

// 程序 1:列优先遍历(跨页跳跃)
for (int j = 0; j < 128; j++)
    for (int i = 0; i < 128; i++)
        A[i][j] = 0;
// 每执行一次 A[i][j] = 0 都可能产生一次缺页
// 共产生 (128 × 128 - 1) 次缺页中断

// 程序 2:行优先遍历(沿连续地址)
for (int i = 0; i < 128; i++)
    for (int j = 0; j < 128; j++)
        A[i][j] = 0;
// 仅产生 (128 - 1) 次缺页中断

结论:访问模式与页布局对齐,可大幅减少缺页中断。这是程序员需要了解 OS 的重要原因——不同写法的性能可能差几个数量级。

页面置换算法

算法 全称 思想 评价
OPT 最佳置换(optimal replacement) 淘汰以后不会再访问的页;若都会访问,淘汰距现在最长时间后才访问的 理论最优,无法实现,仅可模拟比较
FIFO 先进先出(first in first out) 淘汰最先进入主存的页(驻留时间最长) 模拟程序顺序性,对循环结构差;实现简单
LRU 最近最少使用(least recently used) 淘汰最近一段时间较久未使用的页 兼顾顺序性和循环性;实现代价大(需为每个驻留页建动态优先队列)
LFU 最不常用(least frequently used) 淘汰最近一段时间内访问次数较少的页 对 OPT 的模拟性比 LRU 算法更好;基于时间间隔中断为每页设计数

LRU 实现要点: - 为每个主存驻留页建立引用标志位(硬件辅助) - 设置时间间隔中断:中断发生时所有驻留页引用标志位置 0;地址转换时引用标志位置 1 - 淘汰页面时从引用标志位为 0 的页中随机淘汰一个 - 难点:时间间隔长度如何设置(太短全是 0、太长全是 1,都退化为随机调度)

3.3.5 反置页表

知识点插图:3.3.5 反置页表
插图:3.3.5 反置页表

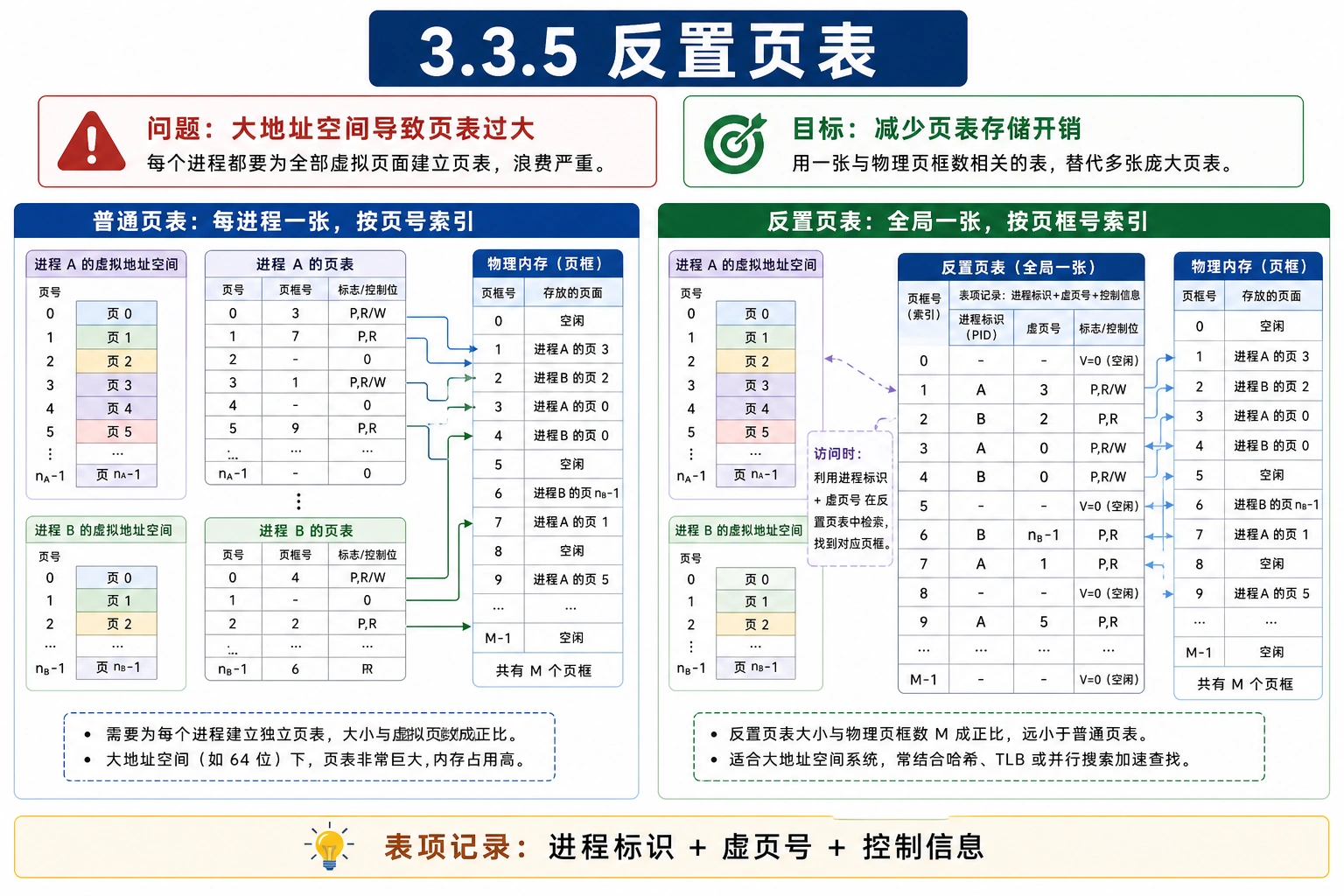

教材中此节为页式扩展,用于解决大地址空间页表过大的问题(每进程一张大页表),通过全局反置页表(按页框号索引)减少页表存储开销。

对应学校 ch4(页式管理是 ch4 重点)


3.4 段式存储管理

知识点插图:3.4 段式存储管理
插图:3.4 段式存储管理

3.4.1 段式存储管理

知识点插图:3.4.1 段式存储管理
插图:3.4.1 段式存储管理

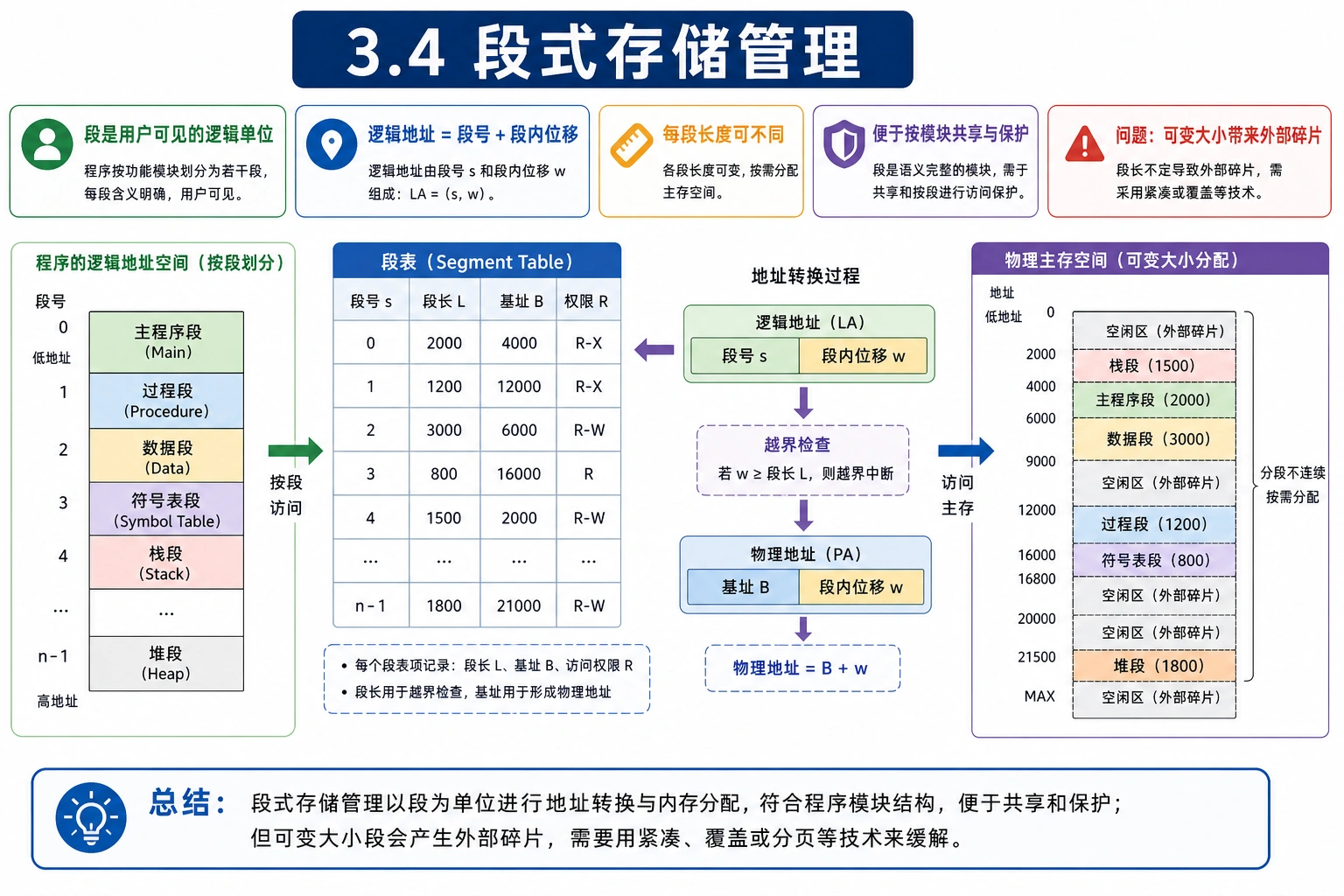

段式程序设计的目的:满足用户编程的需求。 - 页式存储管理是从 0 开始编址的单一连续逻辑地址空间,虽可把程序划分成页面,但页面与源程序之间不存在逻辑关系,难以以模块为单位进行分配、共享和保护 - 段式程序设计可更好体现模块化程序设计思想:应用程序由若干程序段(模块)和数据段组成,如主程序段(M)、子程序段(X)、数据段(D)和工作区段(W),每段从 0 开始编址,有各自的名字和长度

段式逻辑地址:(段号, 段内位移),是用户可见的二维结构。 - 与页式不同:页式中页号/页内位移划分对用户不可见,是连续地址空间根据页框大小自动划分 - 段式中段号/段内位移划分对用户可见:用户知道逻辑地址如何划分为段号和段内位移 - 设计程序时,段的最大长度由地址结构规定,最多段数也受限制

段表:进程装入主存时建立。表项记录:段号、段始址、段长度、段管理标志(可移动、可共享、读写保护)。

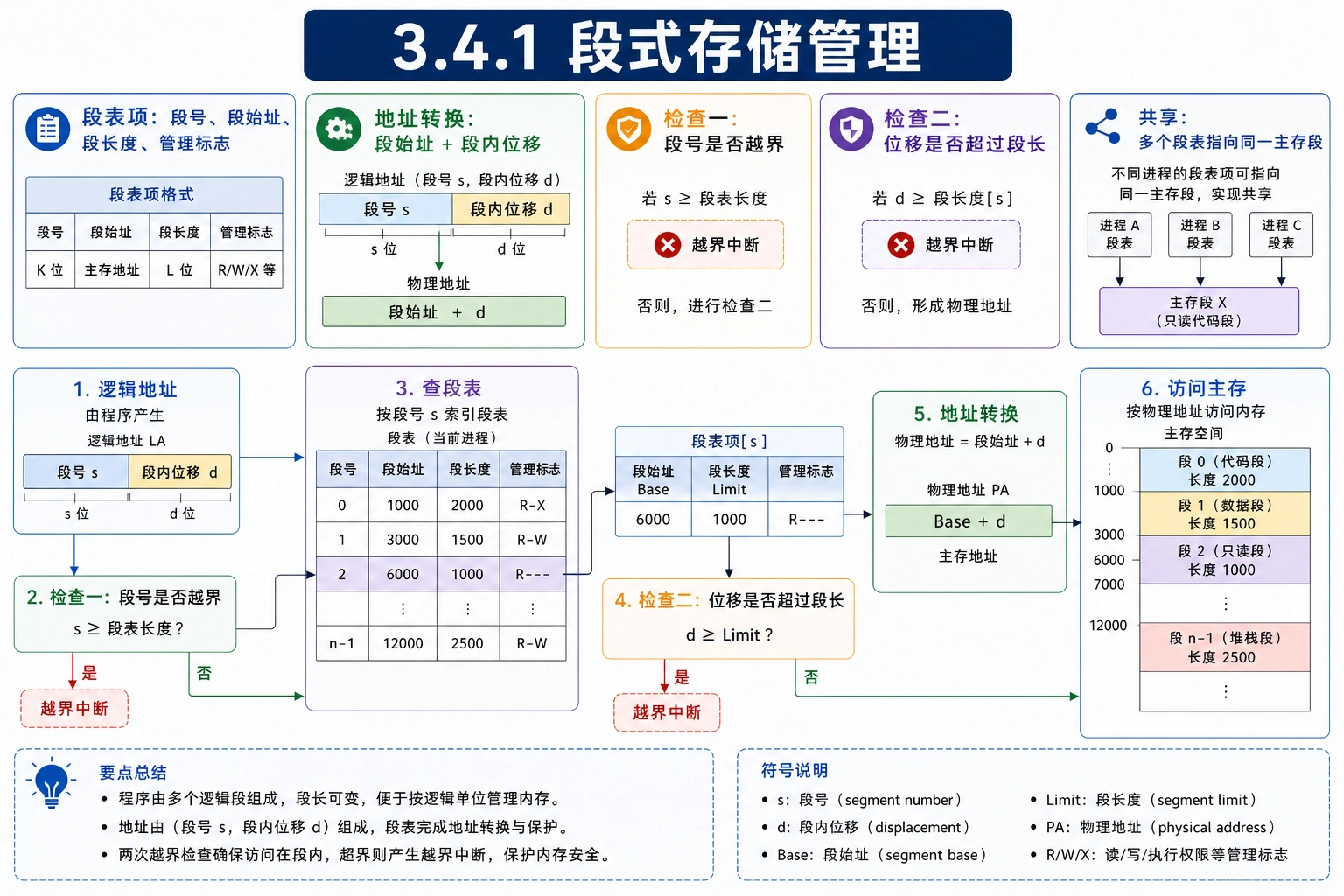

段式地址转换: 1. 段控制寄存器存放当前进程段表的起始地址和长度 2. 用段号与段表长度比较,超过则触发越界中断 3. 用段长与逻辑地址中段内位移比较,超过则触发越界中断 4. 否则段始址 + 段内位移 = 绝对地址

段的共享:段式管理可实现代码段与数据段共享——多进程段表中相应段指向主存相同地址即可。 - 段是逻辑概念,共享代码段与数据段没有段号必须相同的要求 - 段表表项需增设保护位记录共享段计数和只读/读写保护标志

3.4.2 段式虚拟存储管理

知识点插图:3.4.2 段式虚拟存储管理
插图:3.4.2 段式虚拟存储管理

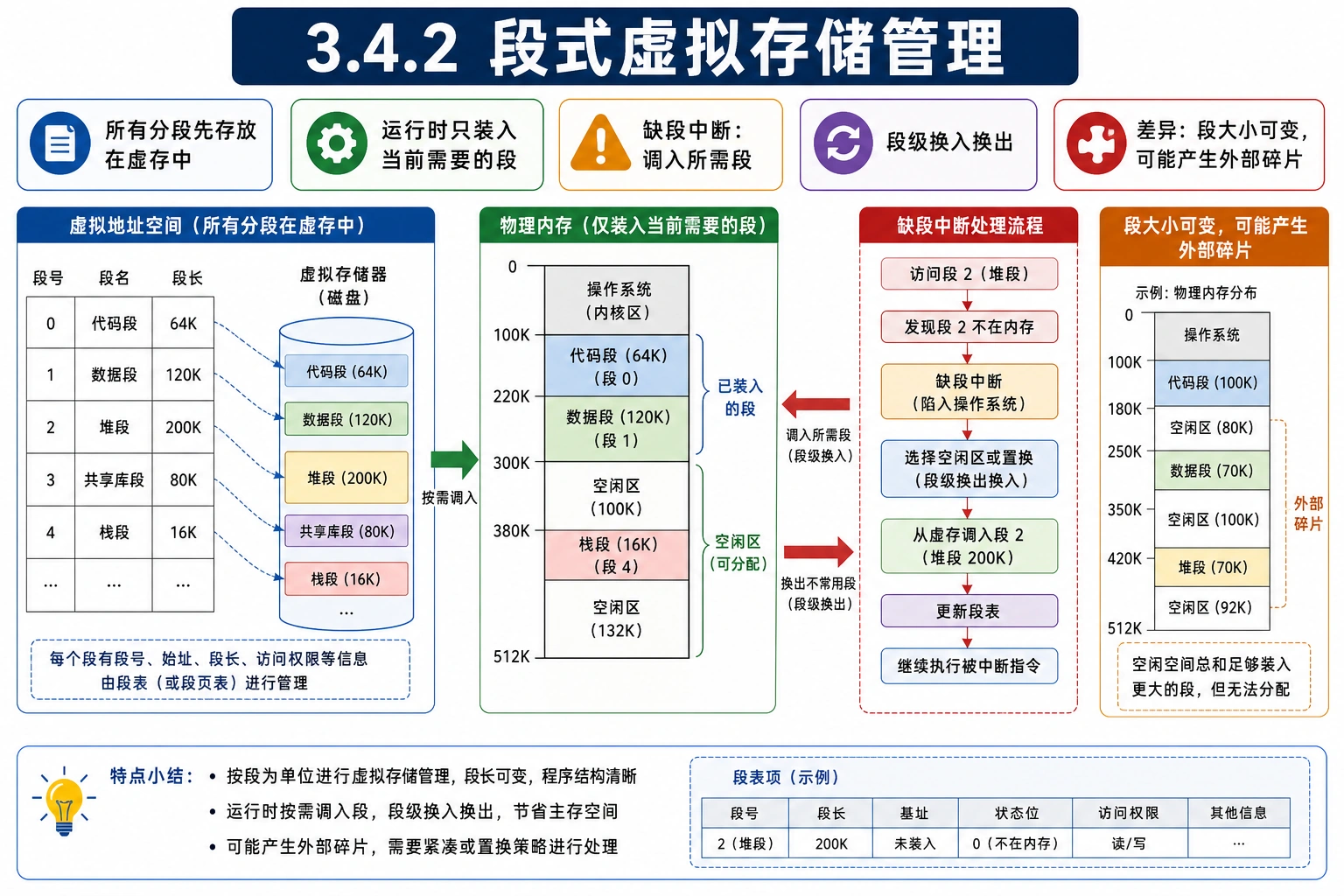

基本思想:进程装入时所有分段都存放在虚存中,进程运行时先把当前需要的一段或几段装入主存。在执行过程中通过段地址变换检查、缺段中断处理、段的换入换出等机制实现段级虚存。

与页式虚存的差异: - 段大小可变,调入/调出时可能产生外部碎片 - 段是逻辑单位,便于以模块为单位实现共享和保护 - 缺段中断处理需要分配可变大小的主存空间

对应学校 ch4(段式管理)

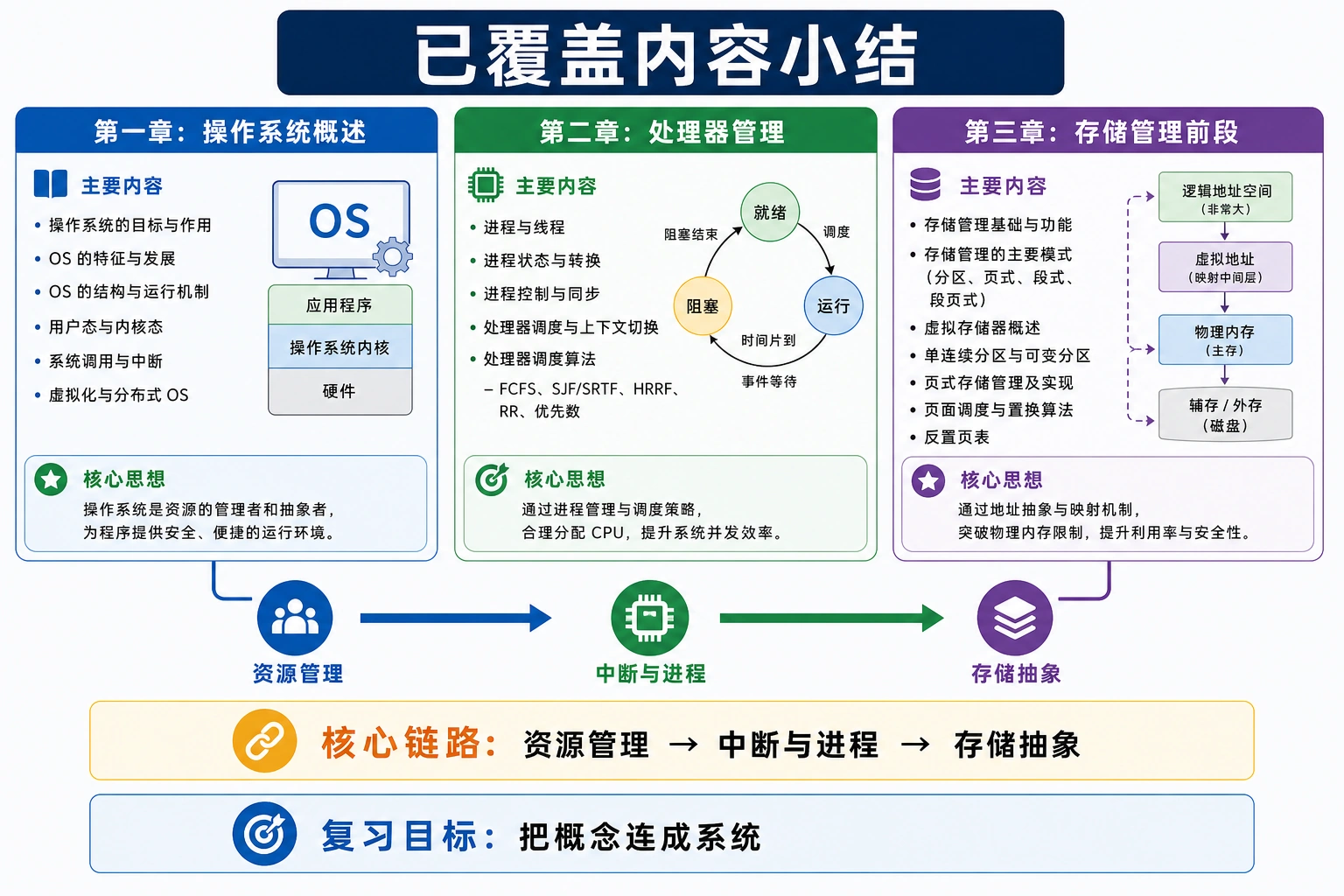

已覆盖内容小结

知识点插图:已覆盖内容小结
插图:已覆盖内容小结

教材章节范围

知识点插图:教材章节范围
插图:教材章节范围
  • 第一章 计算机操作系统概述(书 p1-36):完整覆盖
  • 第二章 处理器管理(书 p37-81):完整覆盖
  • 第三章 存储管理(书 p82-118):覆盖前 3.1-3.4 段式管理基础

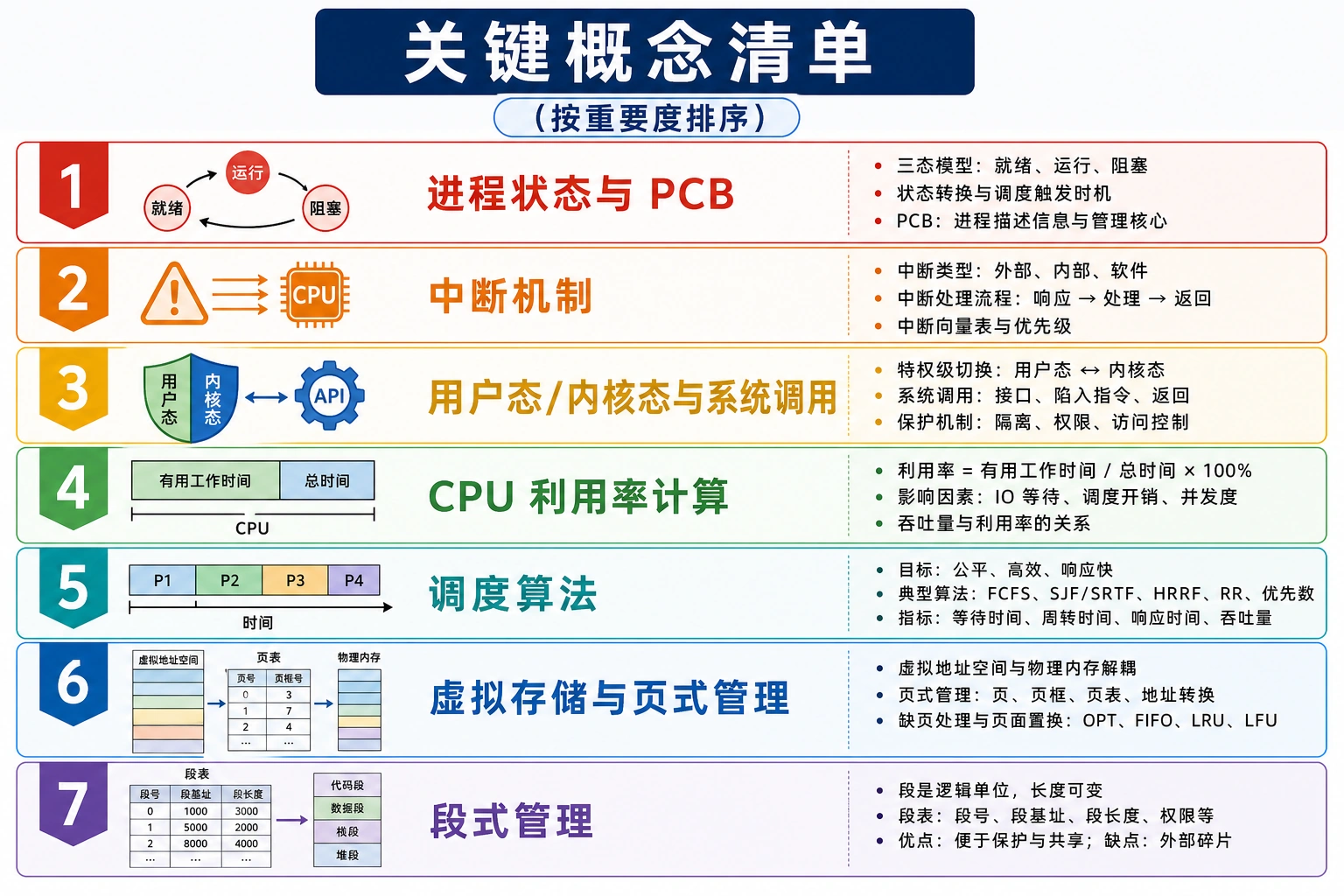

关键概念清单(按重要度排序)

知识点插图:关键概念清单(按重要度排序)
插图:关键概念清单(按重要度排序)
  1. 进程及其状态(三态/五态模型)+ PCB 结构
  2. 中断机制(OS 由中断驱动)
  3. 用户态/内核态 + 系统调用 vs 函数调用
  4. 多道程序 CPU 利用率计算(书 p19 例题 35% → 63%)
  5. 处理器调度算法(FCFS/SJF/SRTF/HRRF/RR/优先数)
  6. 多线程:内核级 vs 用户级 + 混合策略
  7. 虚拟存储器:虚地址/物理地址映射
  8. 页式存储管理 + 缺页中断 + 页面置换(OPT/FIFO/LRU/LFU)
  9. 段式存储管理 + 段表 + 共享与保护
  10. 二维数组遍历缺页例题(书 p104 列优先 vs 行优先)

关键例题保留

知识点插图:关键例题保留
插图:关键例题保留
  • 图 1-8:两道程序并行 CPU 利用率从 35% 提升到 63%
  • 图 3-14:页式虚存地址转换流程图(缺页中断处理)
  • 书 p104:二维数组列优先 vs 行优先的缺页次数差异(128² - 1 vs 127)

与学校 PPT 的对应关系

知识点插图:与学校 PPT 的对应关系
插图:与学校 PPT 的对应关系

教材的章节组织和学校 PPT 的 ch1-5 大致对应: - 教材 Ch1 概述 ≈ 学校 ch1 - 教材 Ch2 处理器管理 ≈ 学校 ch2(处理器/中断)+ ch3(进程/线程/调度) - 教材 Ch3 存储管理 ≈ 学校 ch4

待后续 Part2 / Part3 覆盖

知识点插图:待后续 Part2 / Part3 覆盖
插图:待后续 Part2 / Part3 覆盖
  • 第三章 存储管理 后段(段页式存储管理、3.4.3)
  • 第四章 设备管理(书 p119 起)
  • 第五章 文件管理(书 p158 起)
  • 第六章 并发程序设计(书 p196 起)—— PV 操作、管程、生产者-消费者
  • 第六章 死锁(书 p231 起)
  • 第七章 网络环境下的操作系统(书 p247 起)

图清理报告(2026-05-15)

知识点插图:图清理报告(2026-05-15)
插图:图清理报告(2026-05-15)

范围:教材前 120 页扫描图(images/img-001 ~ img-120)。

清理前:120 张 / 125M(整 images 目录)。 清理后:保留 33 张 / 删除 87 张;images 目录 125M → 66M。

保留页号清单(33 张,含图表 / 章首 / 习题表)

  • 封面/目录:p1, p8, p9, p10
  • 第一章关键图:p13(章首), p15(图1-2用户视图、图1-3硬件组成), p21, p23, p27, p30, p33
  • 第二章关键图:p38, p47(章首), p49(图2-1处理器部件), p52, p55, p58, p64, p66, p70, p73, p74, p91(习题二第16-19题表格)
  • 第三章关键图:p83(章首), p87, p93, p95(图3-1存储模式), p98, p99(图3-3存储层次), p102, p104, p107, p108

删除规则:纯文字段落(已完整融入 part1 的”## 第 N 页”骨架与对应章节笔记)、过渡段、习题题面(题目已整理在 part1 章末习题清单)、微视频二维码页。

抽样验证页(确认可删的代表性纯文字页):p25, p35, p45, p60, p76, p80, p85, p115, p119(覆盖 1.3 多媒体/VR、1.5 实时操作系统、习题一题面、2.2 中断响应、2.4 多线程引入、2.5 优先数调度、3.4 段式管理、3.5 页面调度算法)。

约束:不修改 index.md(保持 363 行”## 第 N 页”骨架);保留图均可通过 part1 笔记的页号锚点回查。
