第 5 章 设备管理

来源：raw/ch5-设备管理.pptx 共 109 张幻灯片 整理目标：应试 + 面试导向，零基础友好；先类比、后术语、最后公式 配图：images/（7 张内嵌）+ fallback/（3 张整页 PNG，主线已嵌描述）

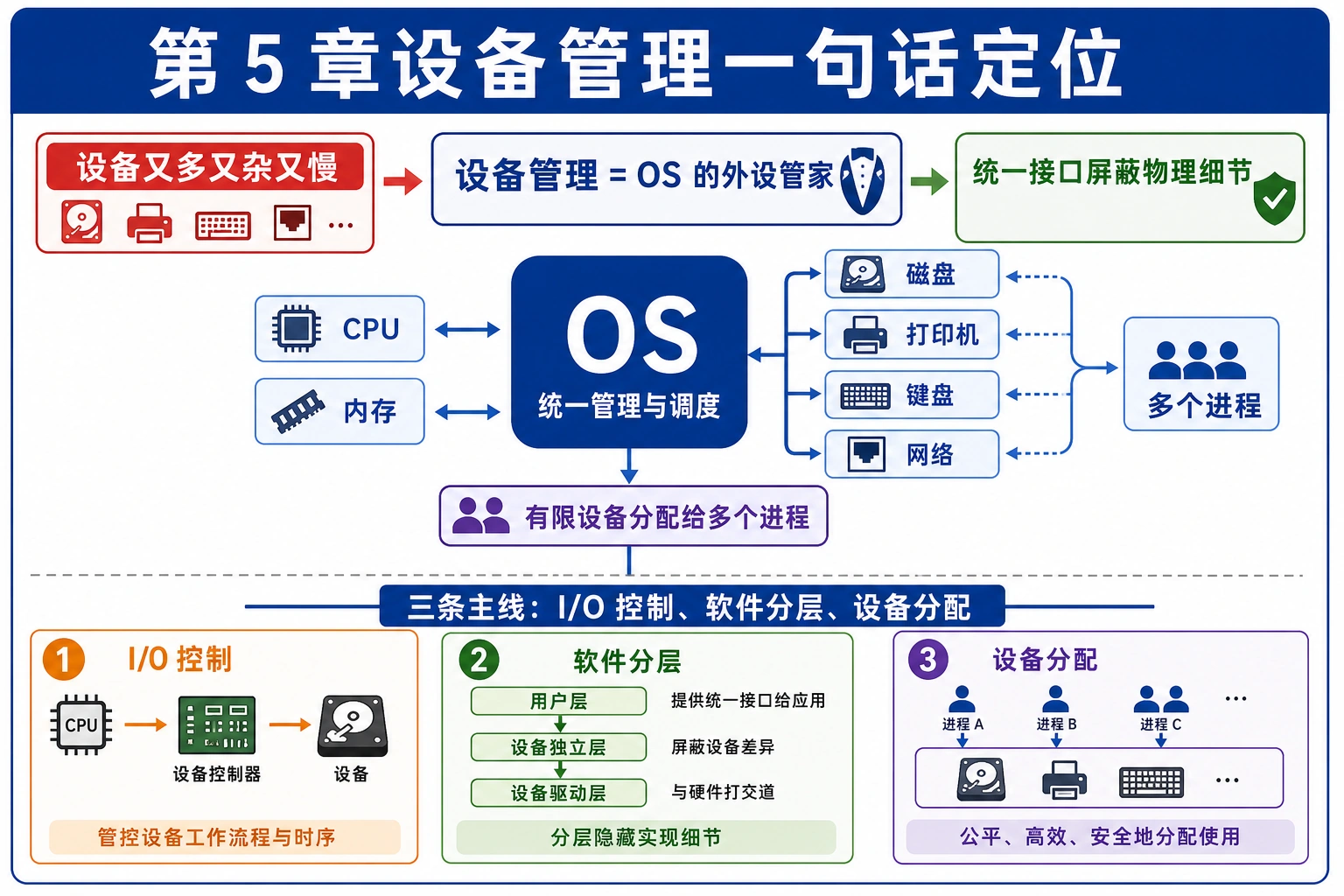

0. 一句话定位整章

设备管理 = OS 的”外设管家”——它要解决三件事： 1. 设备又多又杂又慢（打印机几十字节/秒，磁盘几百 MB/秒，CPU 几 GHz）→ 怎么让 CPU 别被拖慢？ 2. 用户不想关心物理细节（不想区分是 USB 还是磁带）→ 怎么提供统一接口？ 3. 设备数量有限，进程很多（一个打印机要给所有人用）→ 怎么分配避免冲突和死锁？

回答分别是：I/O 控制方式（硬件并行）、I/O 软件分层 + 设备独立性（抽象）、设备分配 + SPOOLing（复用与虚拟）。

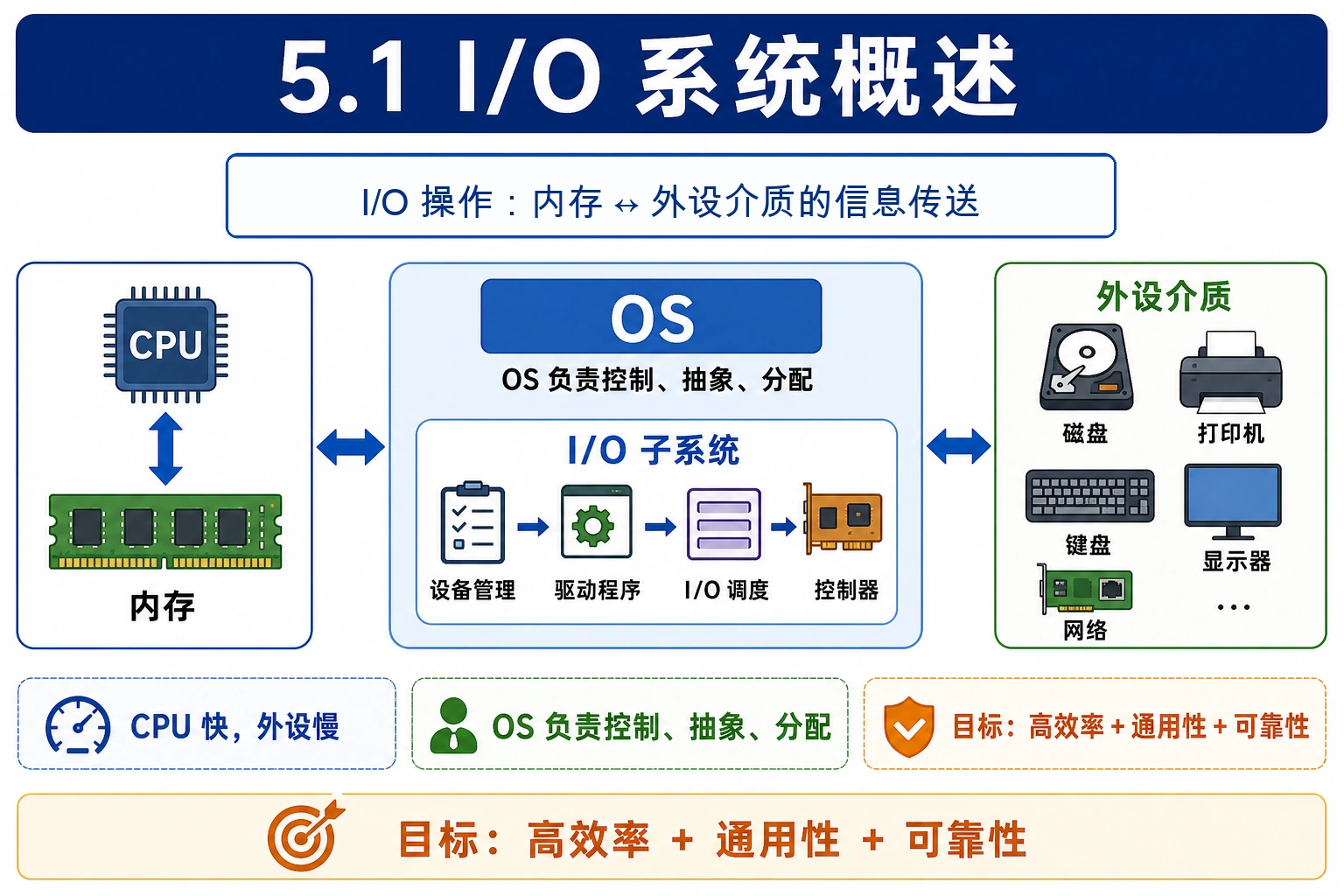

5.1 I/O 系统概述

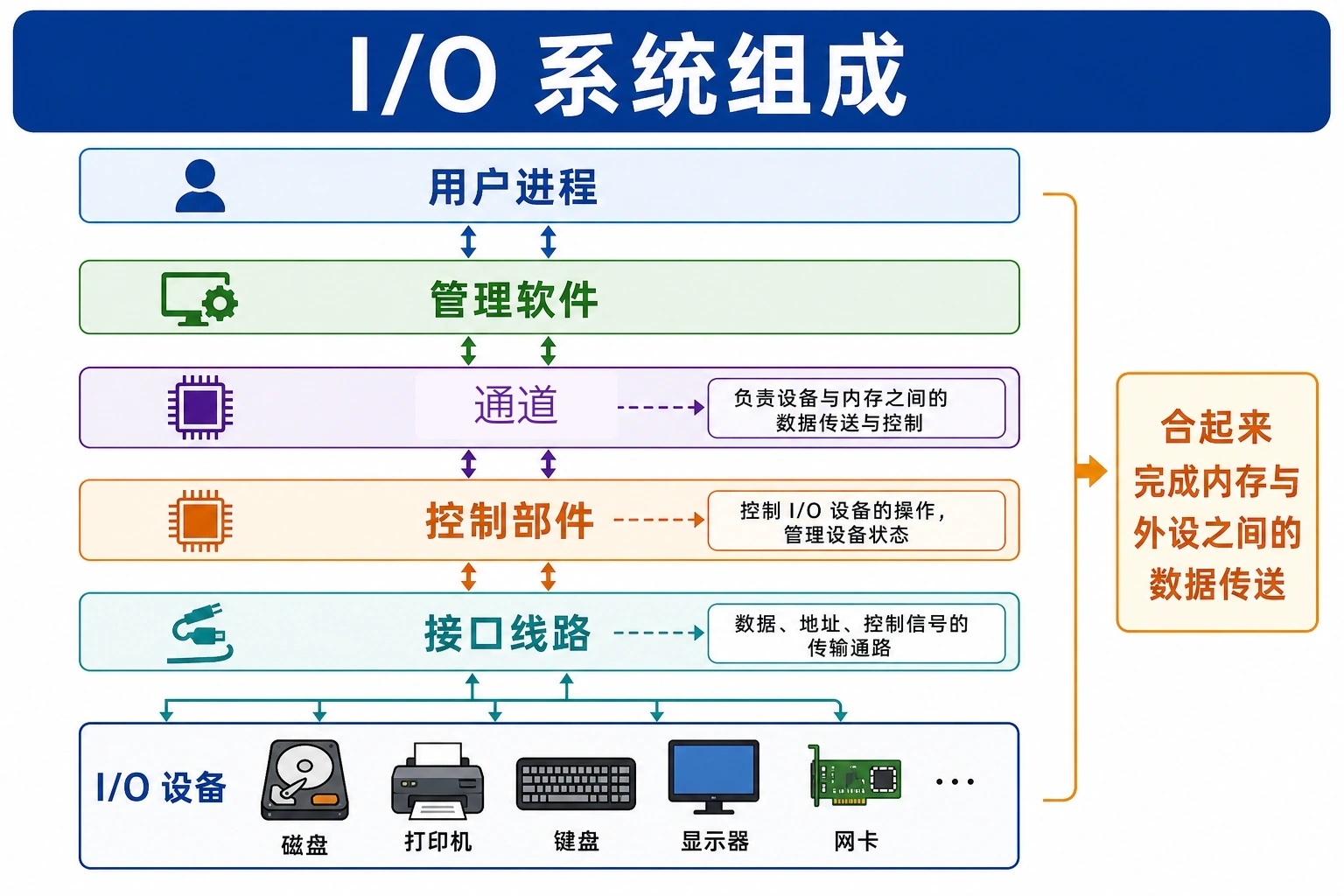

5.1.1 I/O 系统组成

I/O 系统 = I/O 设备 + 接口线路 + 控制部件 + 通道 + 管理软件 的总称。 I/O 操作 = 内存与外设介质之间的信息传送。

类比：CPU 是大脑，内存是工作台，I/O 系统是”通往外界的所有门窗 + 门卫 + 配送队伍”。

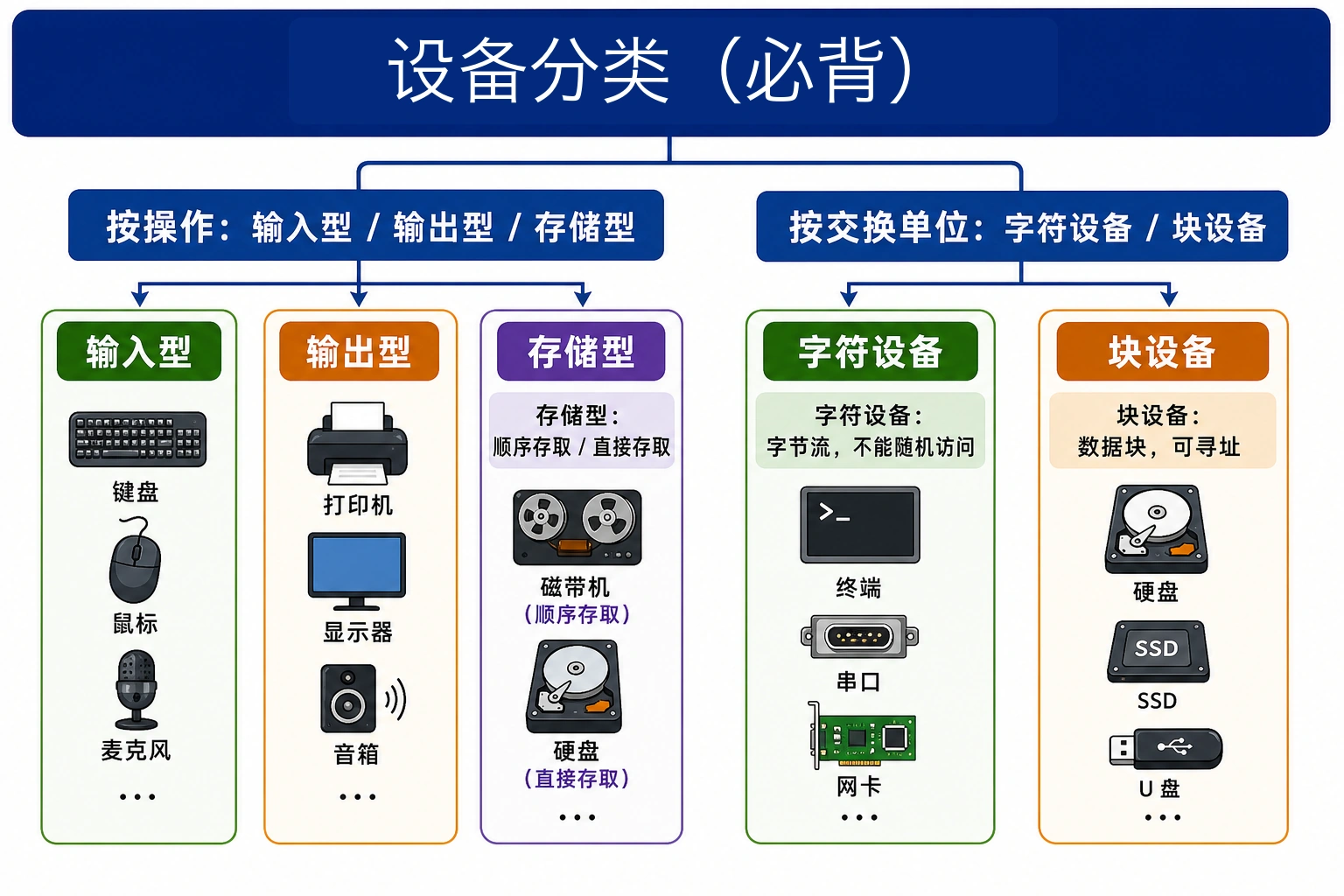

5.1.2 设备分类（必背）

按 I/O 操作特性 分： - 输入型：键盘、鼠标、扫描仪 - 输出型：显示器、打印机 - 存储型：磁盘、磁带、SSD

按 I/O 信息交换单位 分： - 字符设备：以字节为单位，无寻址、不能随机访问。代表：键盘、打印机、终端。 - 块设备：以数据块（通常 512B / 4KB）为单位，可寻址。代表：磁盘、SSD。

存储型设备又分： - 顺序存取：磁带——必须从头逐块过，访问时间依赖位置 - 直接（随机）存取：磁盘——任意块访问时间近似相同

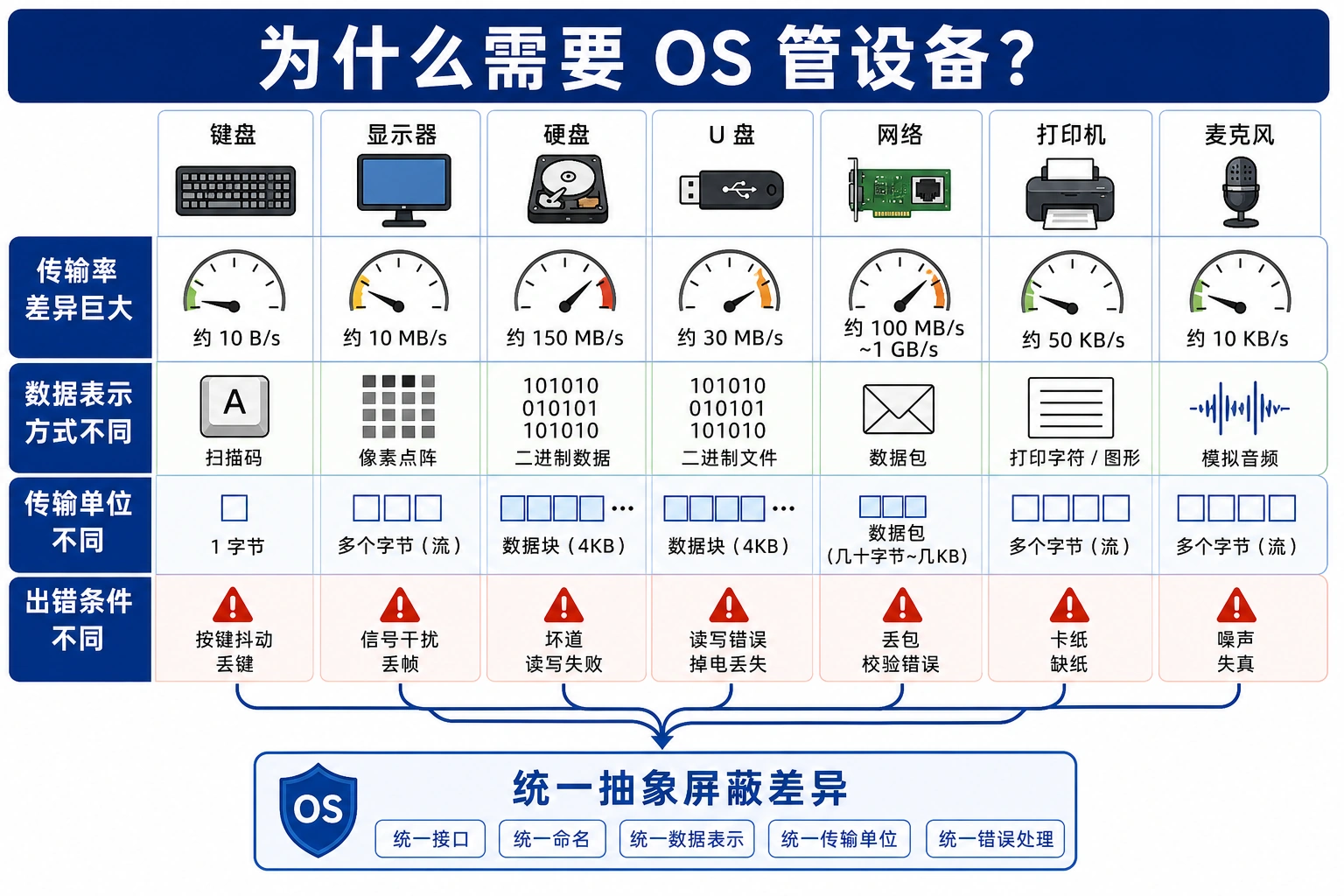

5.1.3 设备物理特性的差异（为什么需要 OS 来管）

数据传输率、数据表示方式、传输单位、出错条件——四样都不一样，所以必须有一层抽象屏蔽差异。

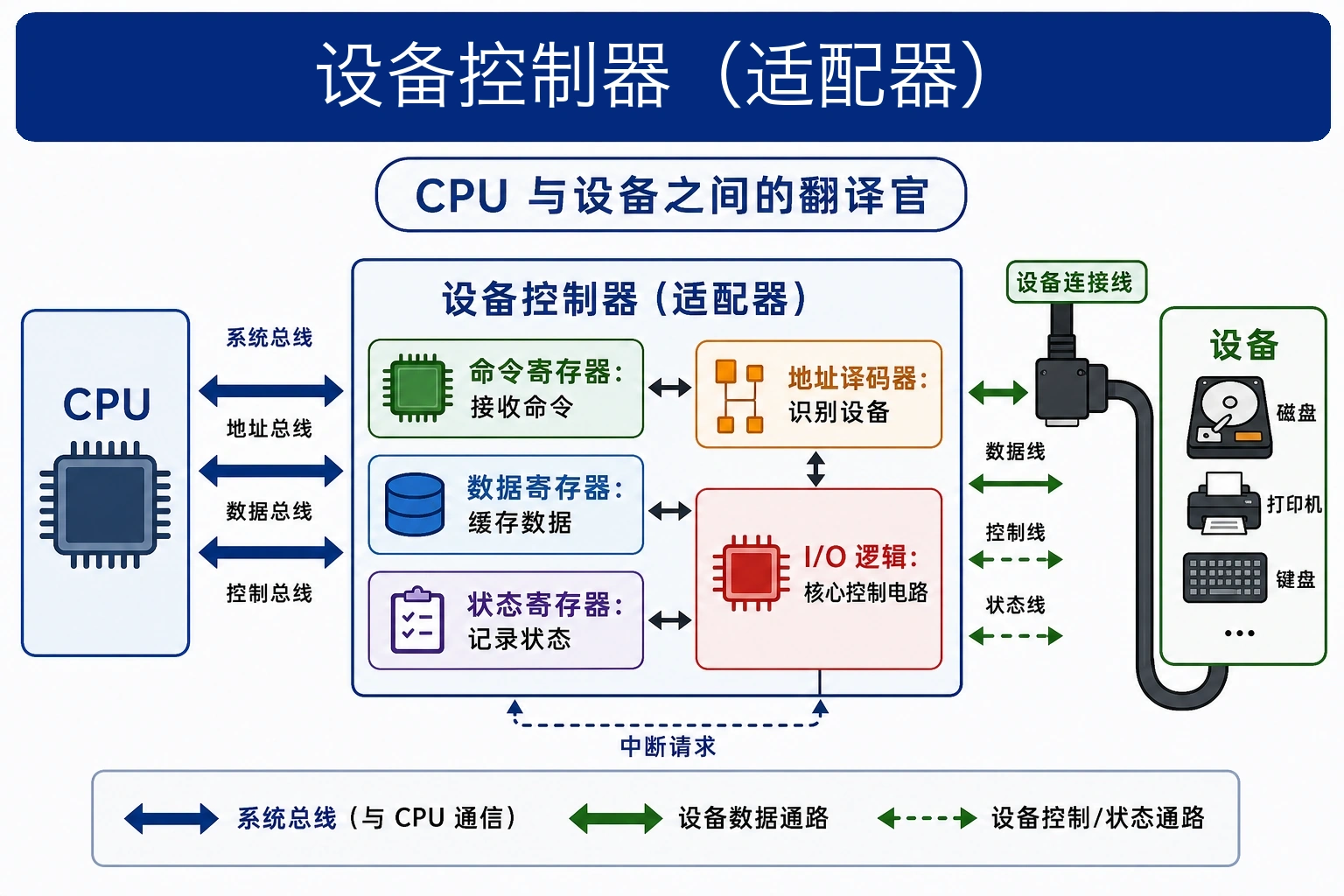

5.1.4 设备控制器（适配器）

作用：CPU 和具体设备之间的”翻译官”，让 CPU 用”传几个参数”的方式启动复杂 I/O 操作。

位置：可插主板扩充槽的印刷电路板（参考 slide-035 主板照片）。

典型主板的扩展槽和 I/O 接口（slide-036 原图已转表）：

主要功能： 1. 接收并识别 CPU 发来的命令（命令寄存器 + 译码器） 2. 在设备和控制器之间传输数据（数据寄存器） 3. 记录设备 / 自身状态（状态寄存器） 4. 设备地址识别（地址译码器，多设备时区分）

控制器三段结构： - 与处理机的接口（数据 / 控制 / 状态总线） - I/O 逻辑（核心控制电路） - 与设备的接口（数据信号 / 控制信号 / 状态信号）

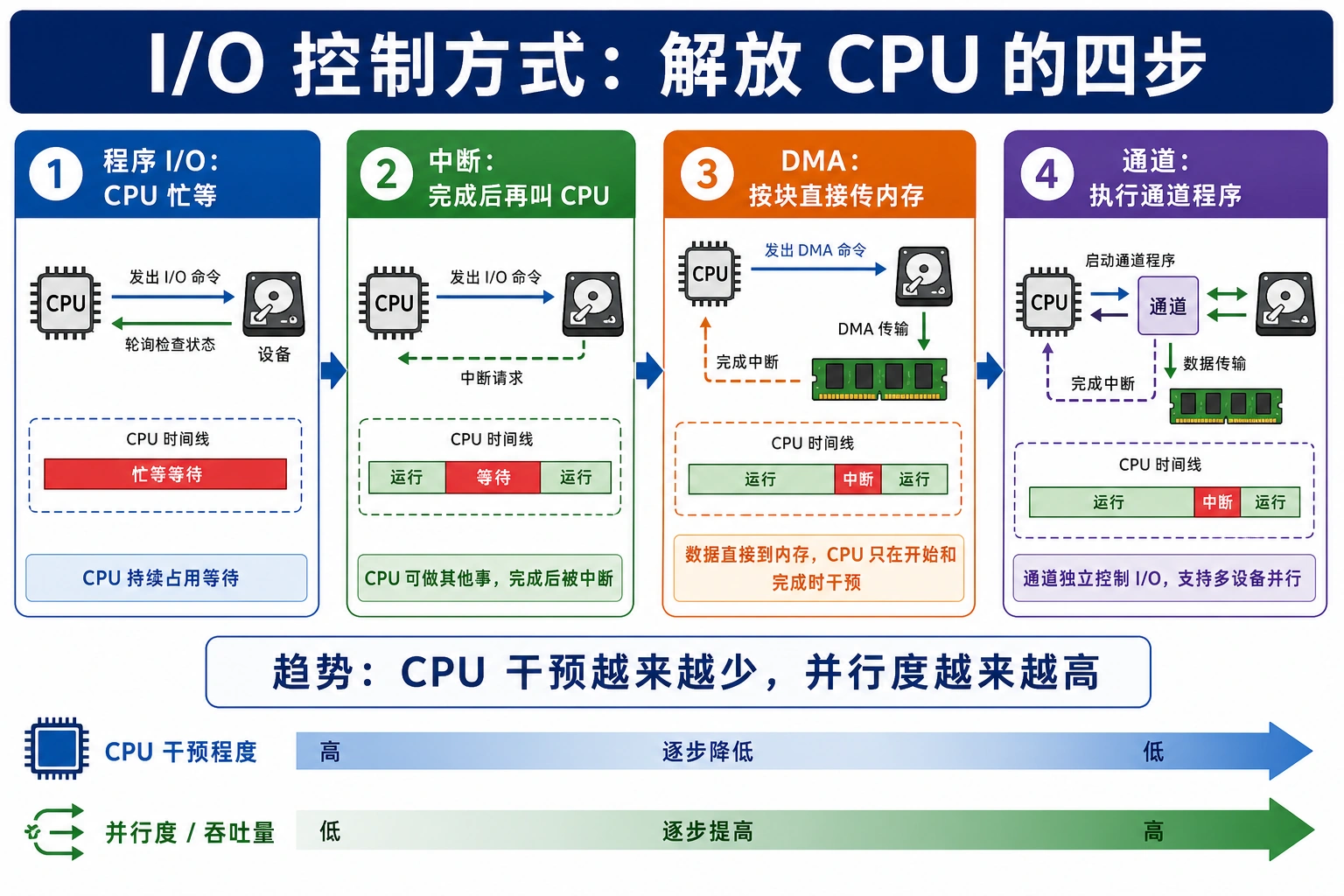

5.2 I/O 控制方式（演进逻辑：解放 CPU 的四步）

核心矛盾：CPU 快、外设慢。每一代控制方式都在让 CPU 越来越少地”看着”外设。

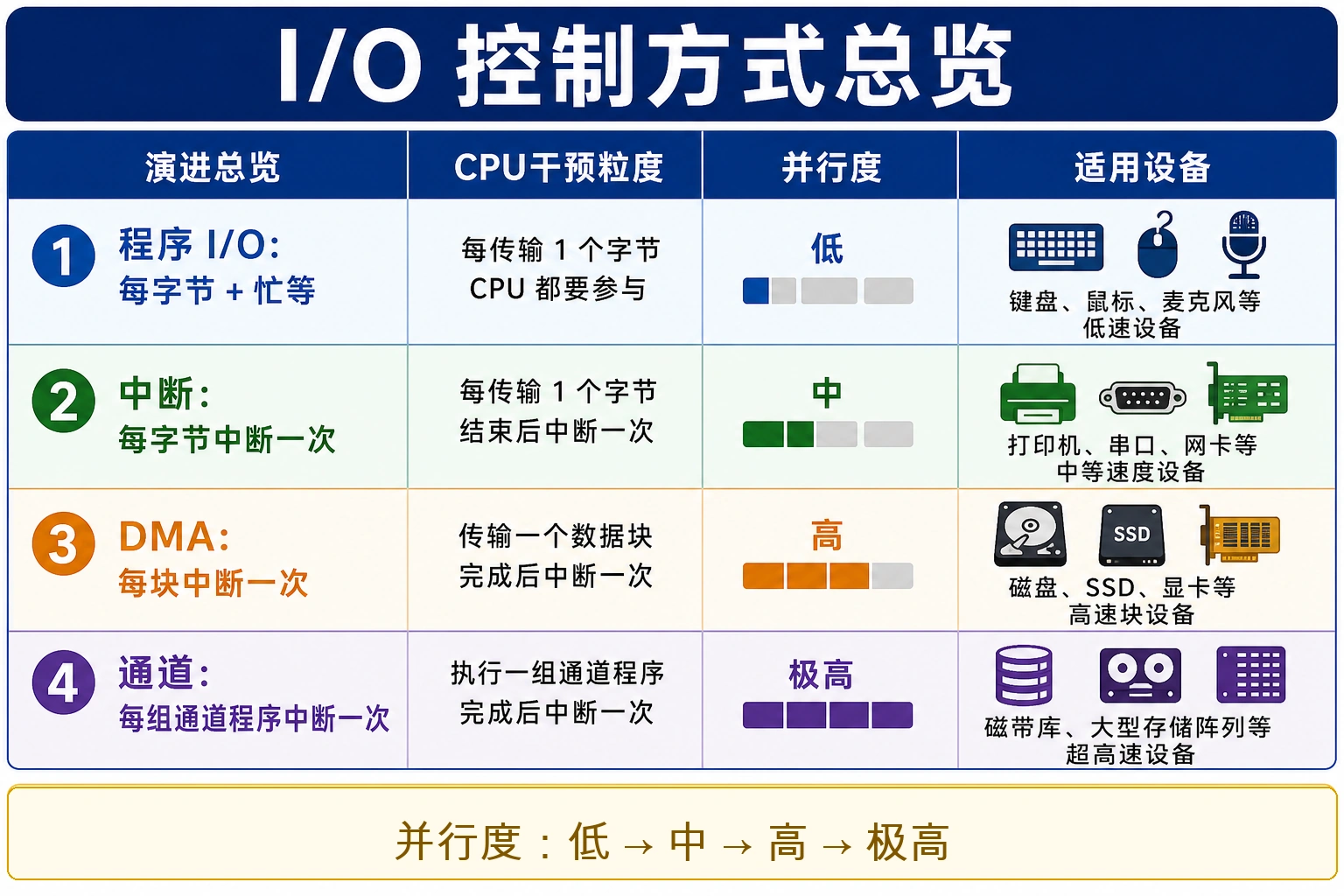

演进总览（必考填空）

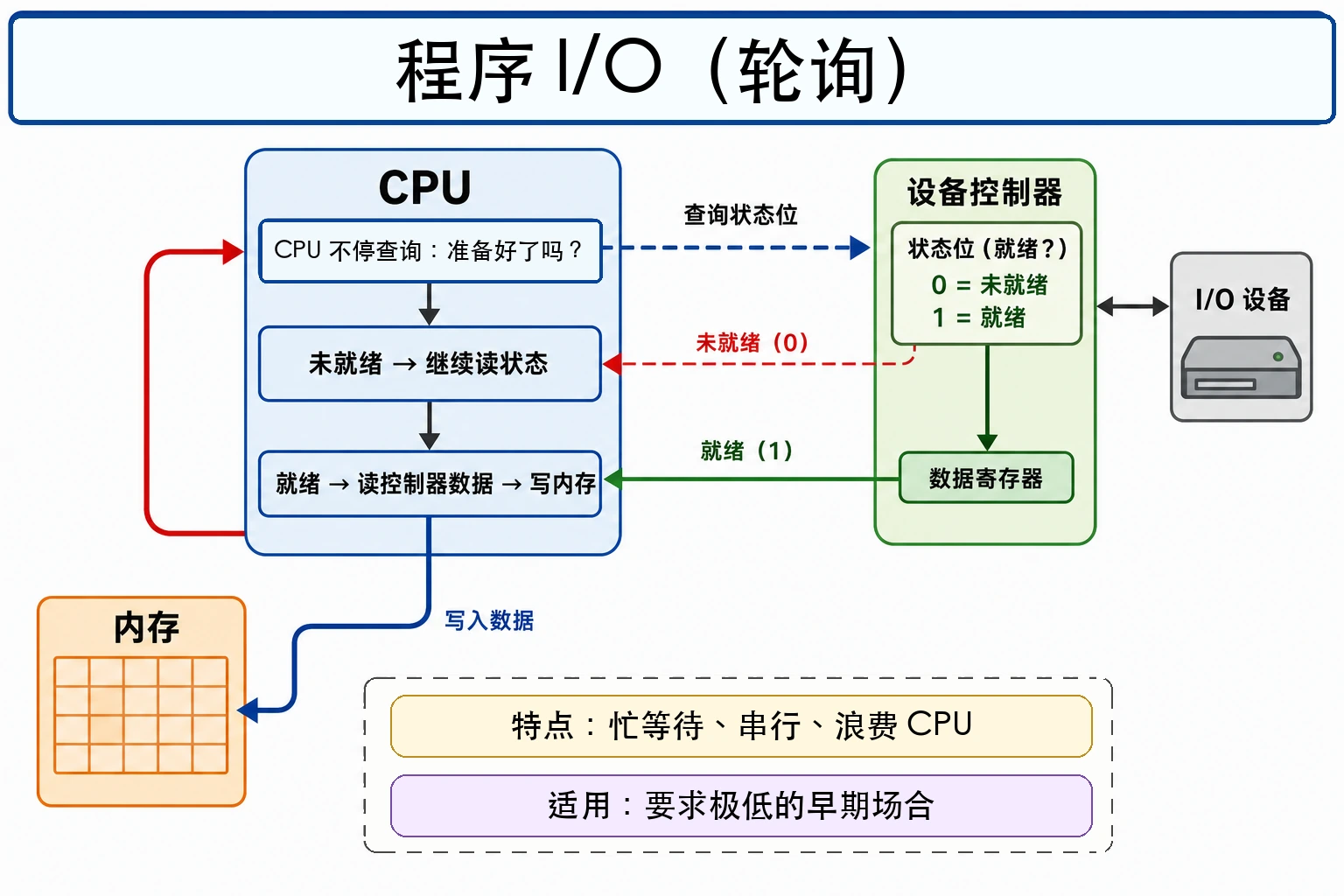

1) 程序 I/O 方式（轮询 / Programmed I/O）

CPU 用查询指令不停问设备控制器”准备好了吗？”——准备好就交换一个字，没好就继续问。

流程（slide-013 原流程图已转 mermaid）：

flowchart TD
    A[CPU 发 I/O 命令] --> B[读 I/O 控制器状态]
    B --> C{状态判断}
    C -->|未就绪| B
    C -->|出错| X([终止])
    C -->|就绪| D[CPU 从 I/O 控制器读字]
    D --> E[CPU 写入内存]
    E --> F{传送完毕?}
    F -->|未完| A
    F -->|完成| G([执行下条 I/O 指令])

关键观察：「未就绪 → 回到读状态」这条回边就是忙等——CPU 卡在循环里空转。

特点： - CPU 完全被占用（”忙-等待”） - CPU 与设备串行工作 - 优点：管理简单 - 缺点：浪费 CPU，只用于要求极低的场合

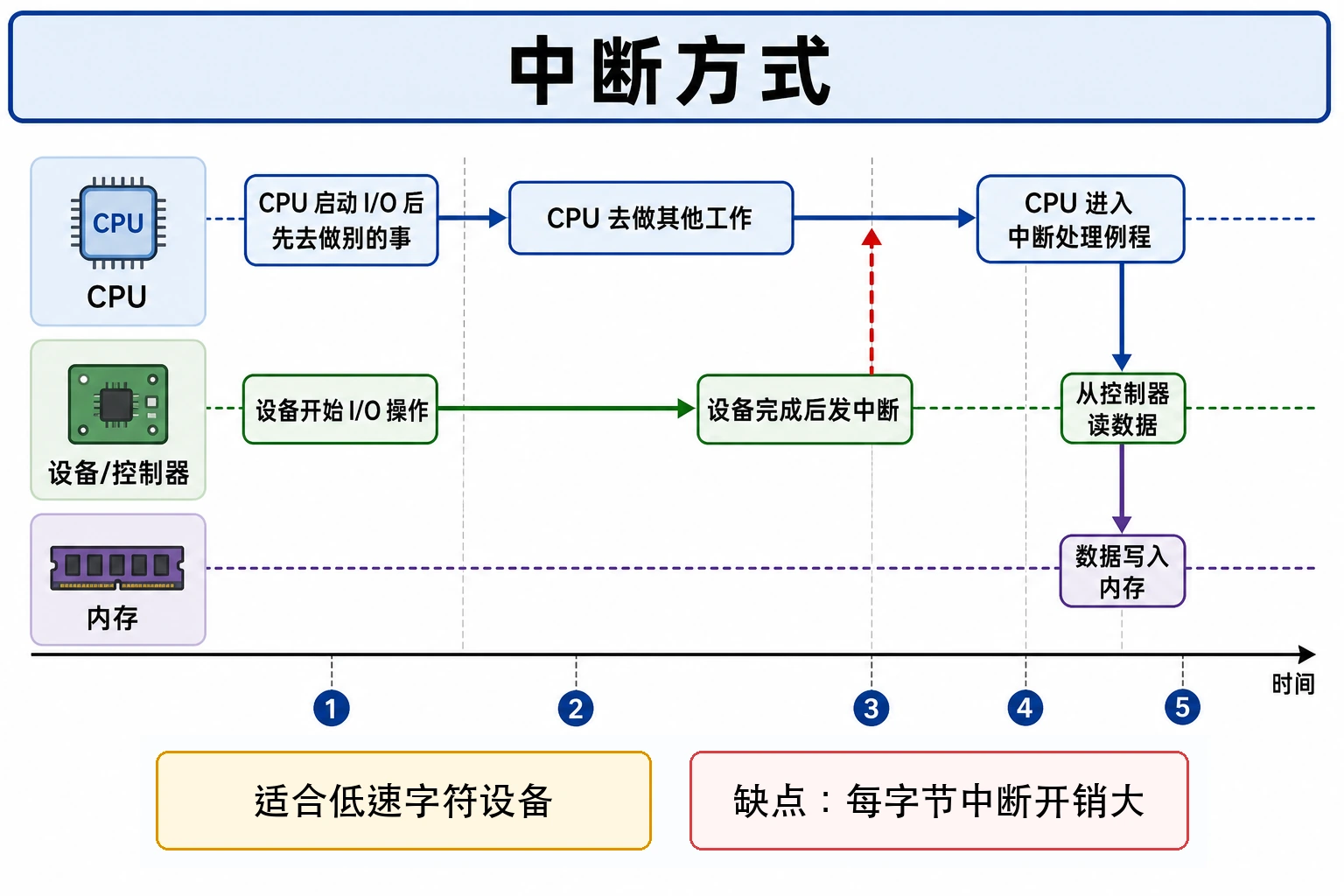

2) 中断方式

CPU 启动 I/O 后立即返回做别的事，设备完成后用中断信号”叫”CPU 回来收数据。

流程：

进程发启动 I/O → CPU 加载控制信息 → 进程继续 / 让出 CPU
设备控制器执行 I/O → 完成后发中断
CPU 响应中断 → 进入中断处理例程 → 把缓冲寄存器内容写内存 → 退出中断

特点： - CPU 与设备并行工作（启动后 CPU 可处理其他任务） - 缺点：每个字节都要中断一次，对高速设备开销过大 - 适合：低速字符设备（键盘、串口、低速打印机）

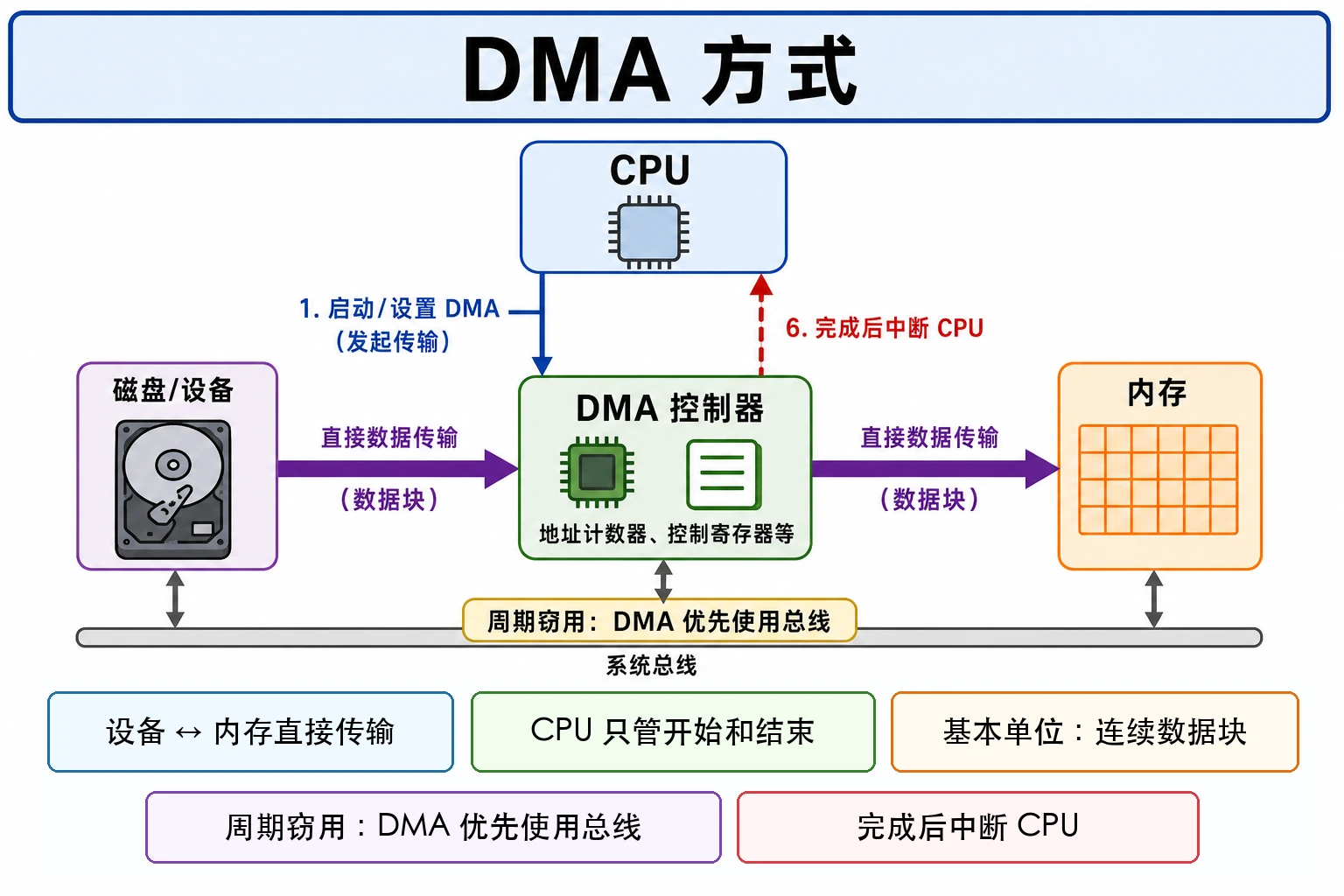

3) DMA 方式（Direct Memory Access）

类比：以前你（CPU）要从仓库（设备）搬一箱货到工作台（内存），每次搬一件就汇报一次，太累。现在你雇了一个”快递员”（DMA 控制器），告诉他”从 A 仓搬 1000 件到 B 桌”——你只在他出发和完成时管一下，中间他和仓库自己搞定。

所需硬件： - 内存地址寄存器 MAR - 数据计数器 DC（要传几个字节） - 数据寄存器 DR（缓存中转的字节） - 设备地址寄存器 - 命令/状态寄存器 CR - 中断机制 + DMA 控制逻辑

工作过程（5 步）（slide-020 配图）： 1. CPU 设置 DMA 控制器（编程：传几个字节、源、目的） 2. DMA 向磁盘控制器发读请求 3. 磁盘控制器把字节传到内存指定单元 4. 磁盘控制器应答 DMA → DMA 把地址 +1，计数器 -1 5. 重复 2-4，计数为 0 时 DMA 向 CPU 发中断

周期窃用：DMA 和 CPU 同时要总线访问内存时，CPU 让位给 DMA（DMA 优先）。

特点： - 数据传输基本单位：连续的数据块（不是单字节） - 内存↔设备直接传输，不经 CPU - CPU 只在”开始 + 结束”时干预 - 适合：高速块设备（磁盘、SSD）

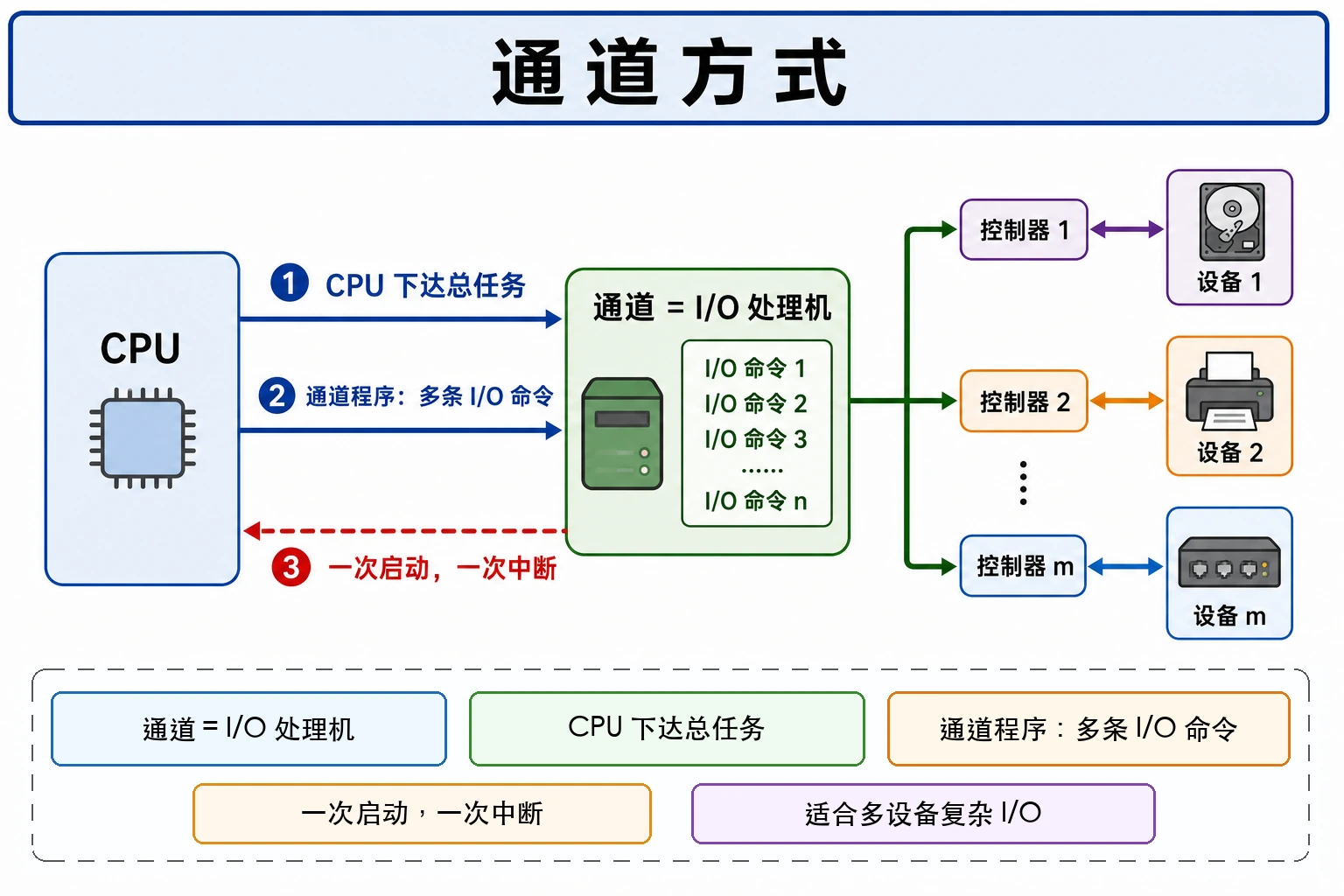

4) 通道方式

类比：DMA 是单个快递员；通道方式是”快递公司”——有自己的小处理机（通道 = I/O 处理机），可以执行一系列复杂的 I/O 命令（通道程序），管多个仓库（设备），CPU 只下个总单子。

为什么需要：DMA 一次只能传一个连续数据块。如果要从多个离散块读到不同内存区，DMA 要发多条命令、多次中断。通道把多条 I/O 操作打包成”通道程序”，一次启动，一次中断。

通道指令 = 操作码 + 内存地址 + 计数 + 通道程序结束位 P + 记录结束标志 R。

三种通道类型（按交换单位区分）：

瓶颈问题：单通路 I/O 系统中，通道 / 控制器 / 设备形成一条链，任一环节占用都会阻塞其他设备 → 解决：多通路 I/O 系统（多条路径冗余）。

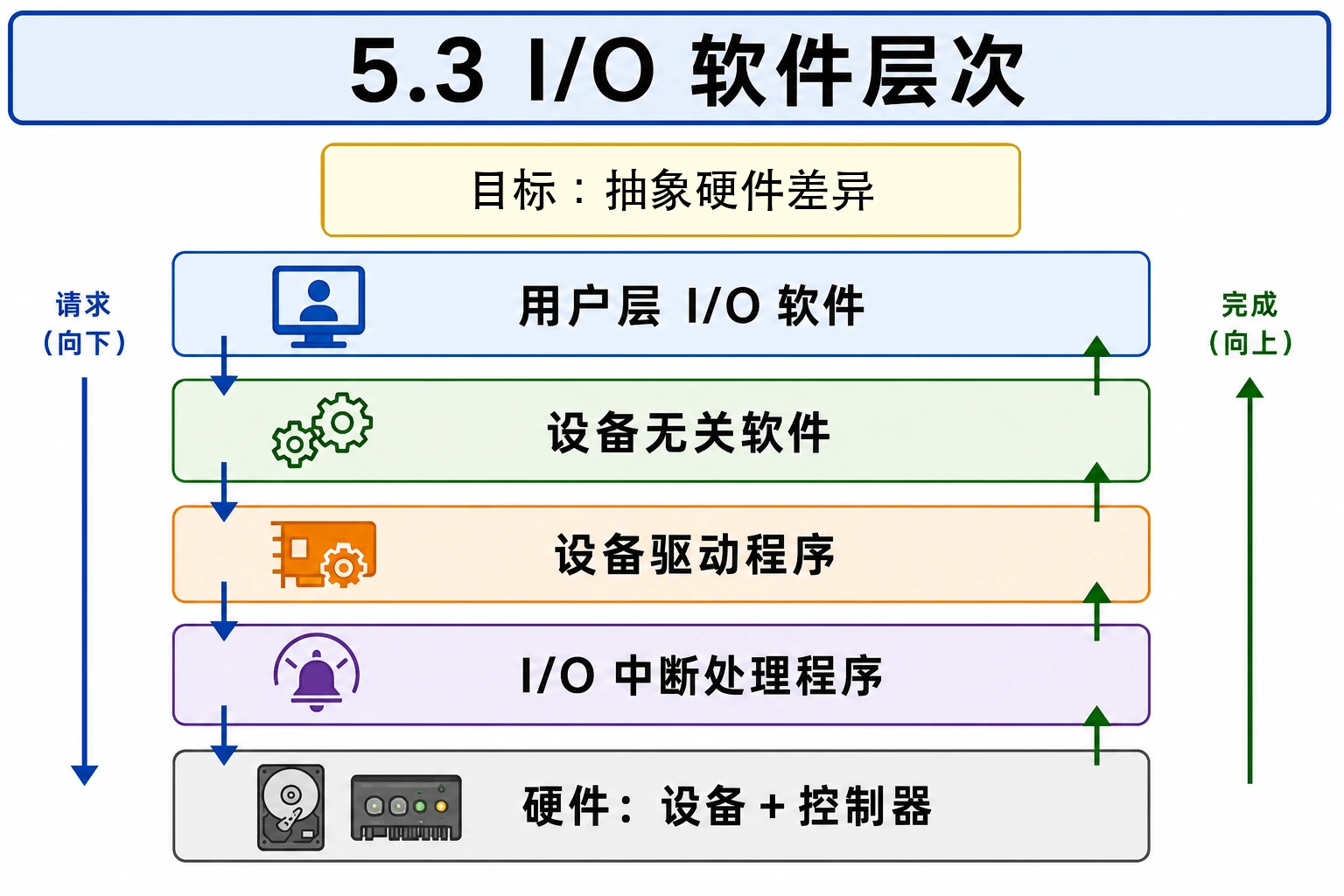

5.3 I/O 软件层次

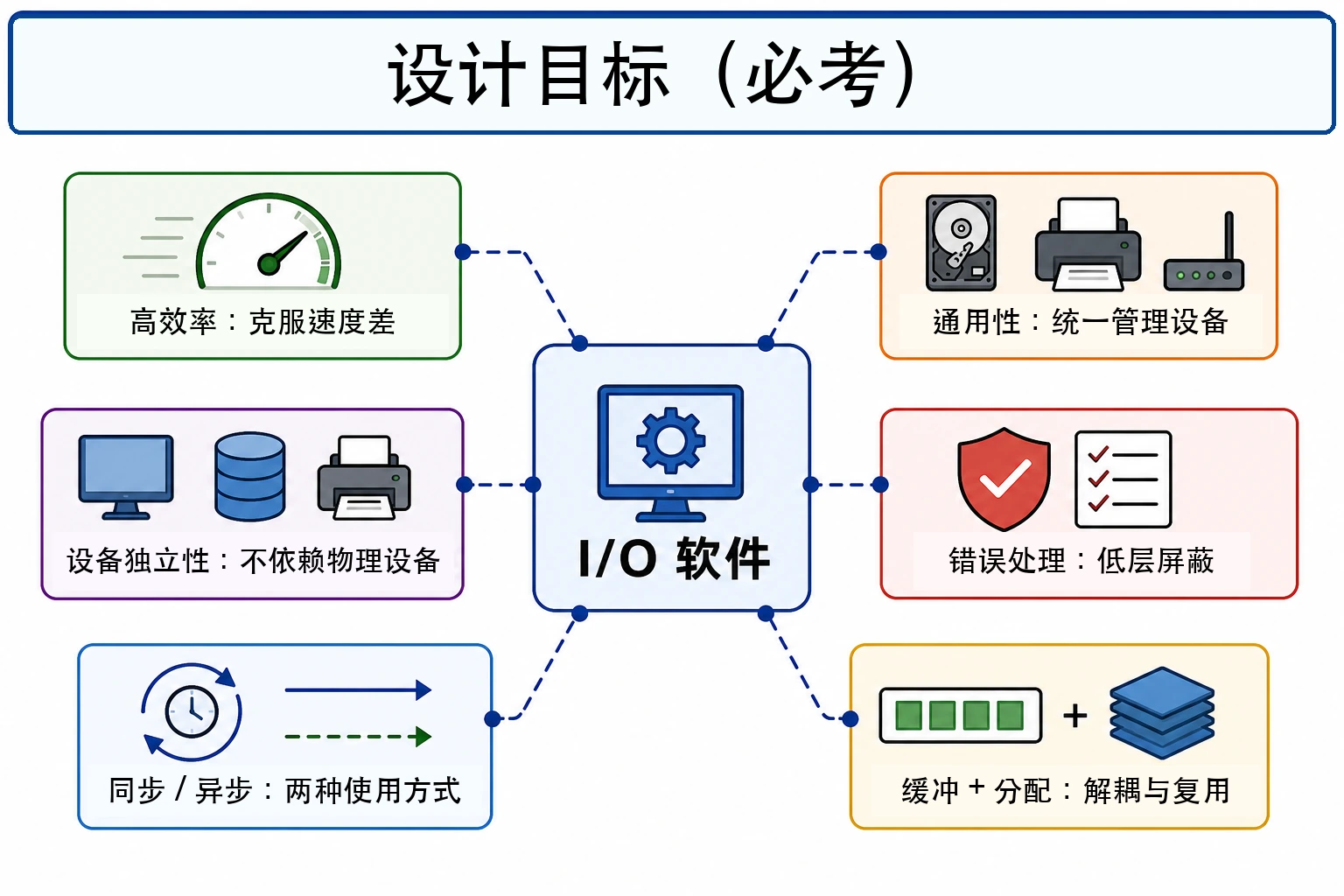

5.3.1 设计目标（必考）

• 高效率：克服 CPU 与设备速度差
• 通用性：用统一方式管理各种设备
• 设备无关性 / 设备独立性：用户程序不依赖具体物理设备
• 错误处理：低层屏蔽，不让上层感知
• 同步 / 异步：支持阻塞和中断驱动两种
• 缓冲技术：解决速率不匹配
• 独占 / 共享分配

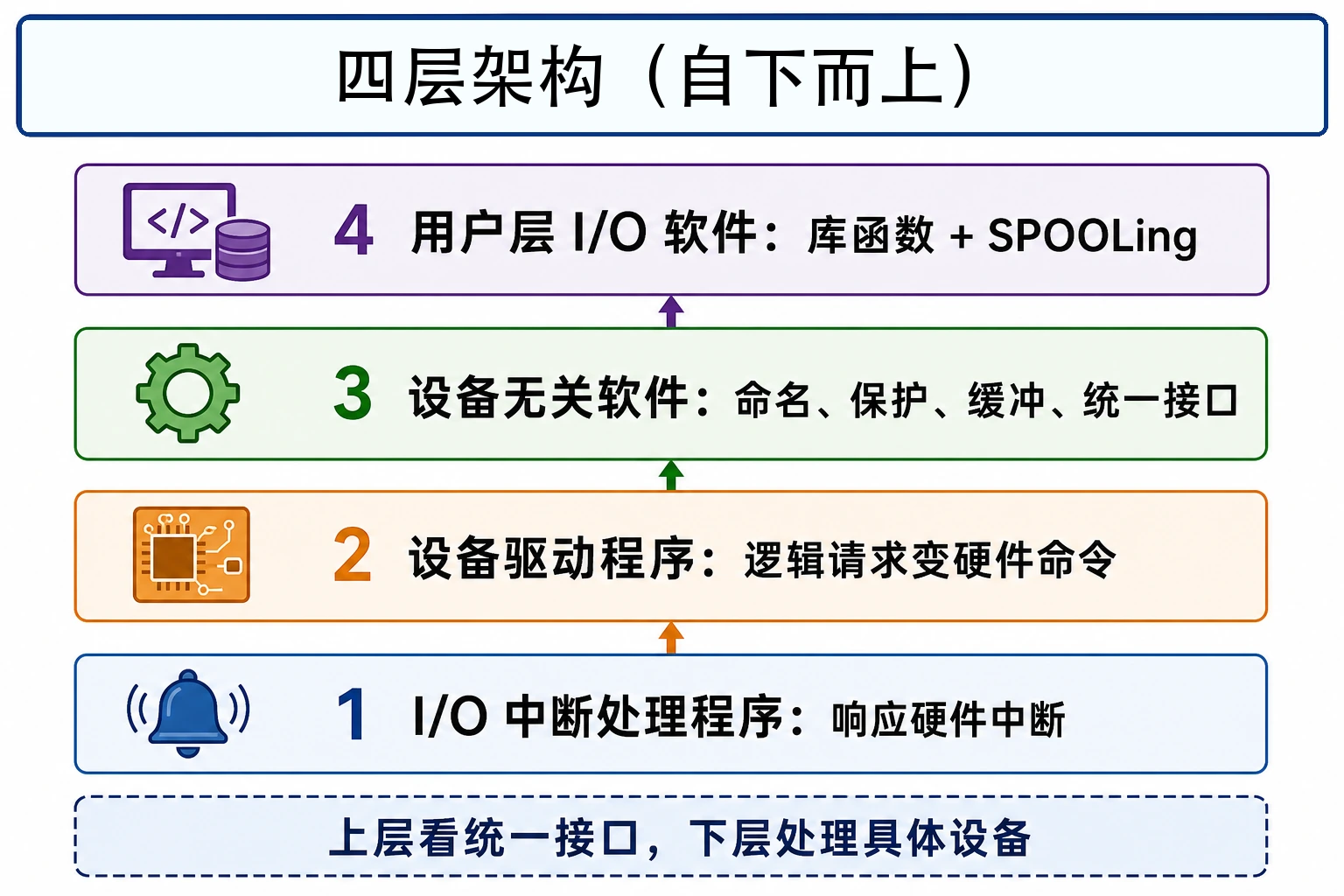

5.3.2 四层架构（自下而上）

┌────────────────────────────┐
│  用户层 I/O 软件             │  ← 库函数（write/read）+ SPOOLing
├────────────────────────────┤
│  设备无关（独立）软件层      │  ← 命名、保护、缓冲、统一接口
├────────────────────────────┤
│  设备驱动程序                │  ← 把逻辑请求转成具体硬件命令
├────────────────────────────┤
│  I/O 中断处理程序            │  ← 响应硬件中断
└────────────────────────────┘
        ↓ 硬件
       I/O 设备 + 控制器

第 1 层：I/O 中断处理程序（最底层）

类型：通知 I/O 推进进度 / 正常结束 / 异常 / 异步信号。 处理原则：正常完成→唤醒等待进程置就绪；故障→特殊处理；异步信号→对应处理。

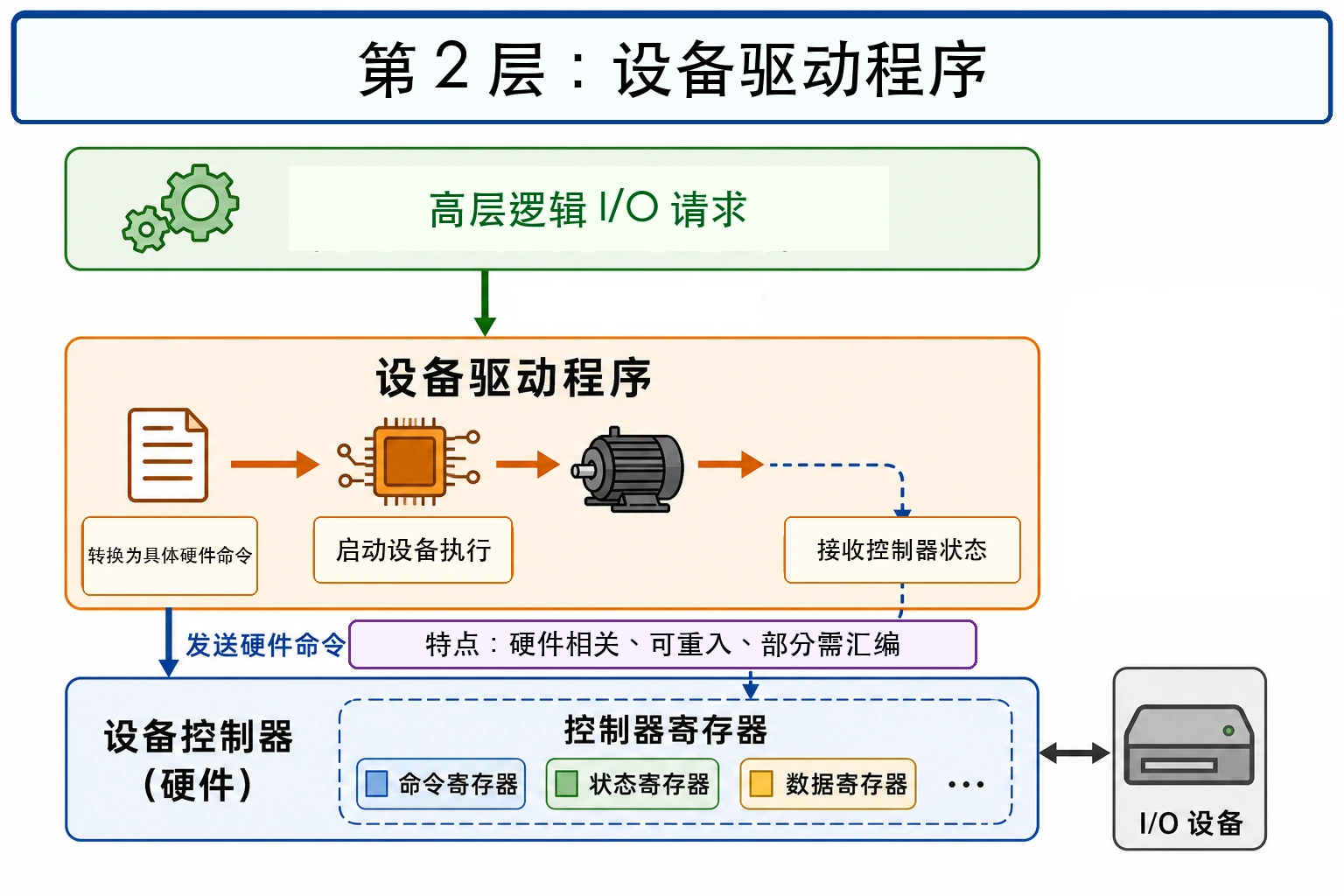

第 2 层：设备驱动程序

定位：I/O 系统高层与设备控制器之间的通信程序。 主要任务： - 接收上层逻辑 I/O 请求 → 转化为物理 I/O（设备名→端口地址、逻辑记录→物理记录） - 启动设备执行 - 把控制器信号传给上层

功能：设备初始化 / 执行驱动例程 / 执行中断处理例程。

特点： - 与硬件特性紧密相关（每类设备一个驱动） - 与 I/O 控制方式紧密相关 - 一部分必须用汇编写 - 必须可重入（运行中可被再次调用）

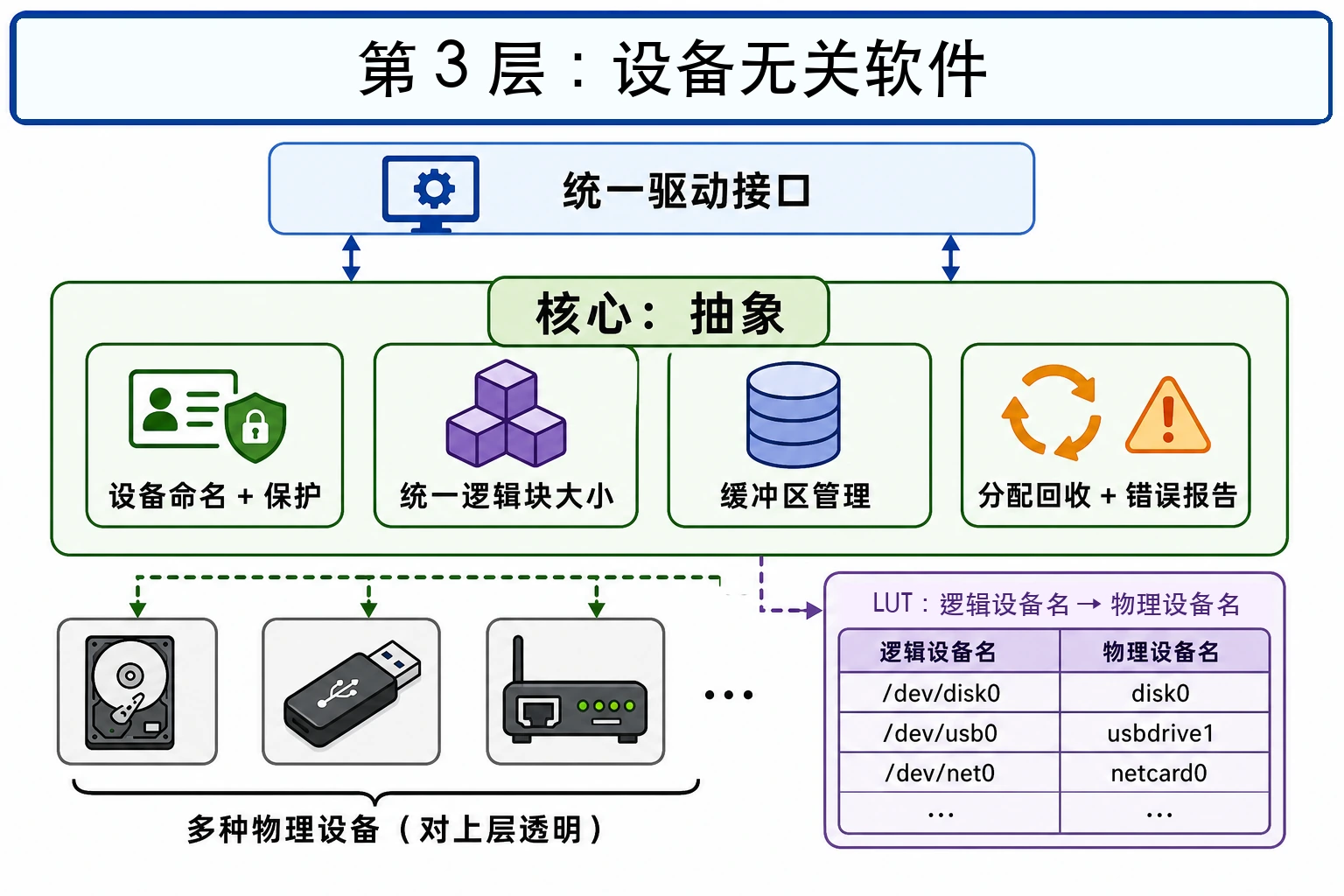

第 3 层：设备无关（独立）软件 — slide-050 整页主线

核心思想：抽象。让上层看到的是”读字节流”，不管下面是磁盘 / USB / 网络。

七大功能（slide-050 + slide-051 综合）： 1. 统一驱动程序接口：新加设备只需写新驱动，上层不变 2. 设备命名 + 保护：所有设备抽象为”设备文件”（Unix “Everything is a file”） 3. 独立于设备的块大小：隐藏物理块大小差异，对上层提供统一逻辑块 4. 缓冲区管理：建立内核缓冲区、负责数据复制 5. 块设备的存储分配：实现共享 6. 独占性外设的分配和回收 7. 错误报告：发现 → 就近逐层处理 → 提示

逻辑设备表 LUT：实现”逻辑设备名 → 物理设备名”映射的关键数据结构，同时保存驱动程序入口。

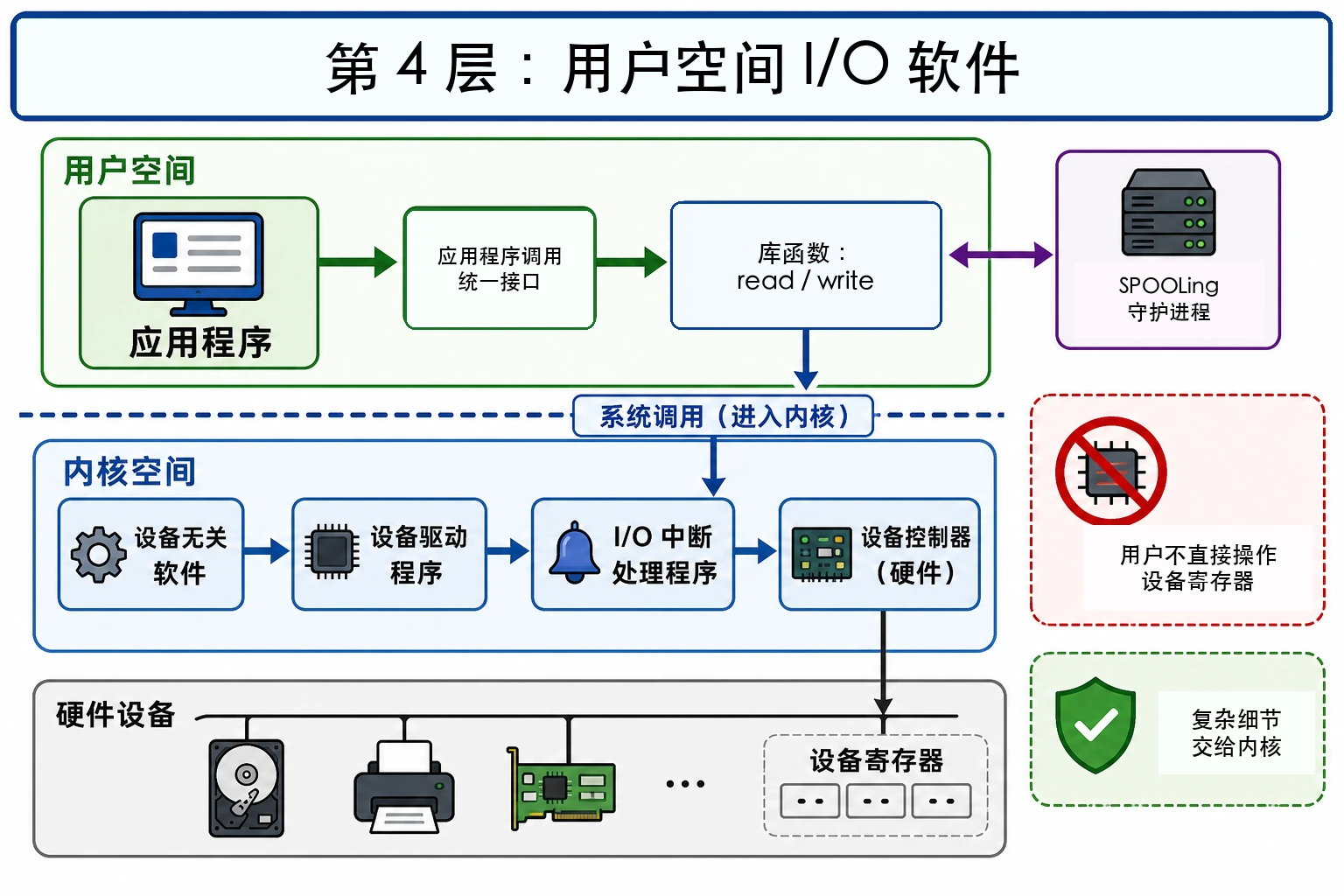

第 4 层：用户空间 I/O 软件

• 库函数：与应用程序链接的 I/O 调用（如 count = write(fd, buffer, nbytes)）
• SPOOLing 系统：守护进程，提供虚拟设备

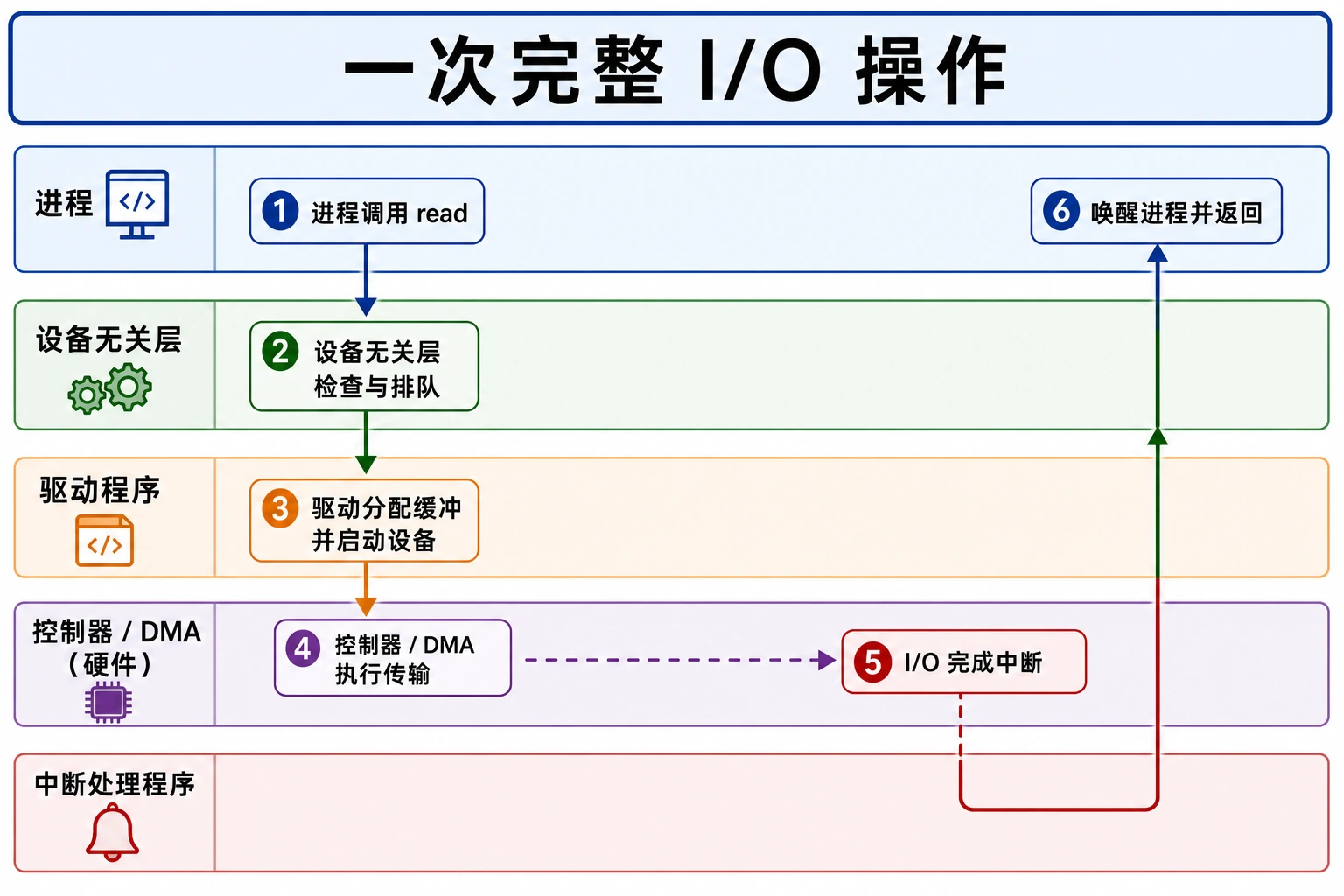

5.3.3 一次完整 I/O 操作的步骤（面试题）

1. 进程对已打开 fd 调用 read 库函数
2. 设备无关层检查参数；若高速缓存有数据 → 直接拷到用户区，结束
3. 否则：逻辑名→物理名、检查权限、I/O 请求排队、阻塞进程
4. 内核启动设备驱动 → 分配缓冲区 → 向控制寄存器发命令（或建立 DMA）
5. 设备控制器执行数据传输
6. DMA 完成一块 → 硬件产生 I/O 结束中断
7. CPU 响应中断 → 跳转中断处理程序
8. 进程被再次调度 → 从 I/O 系统调用断点恢复

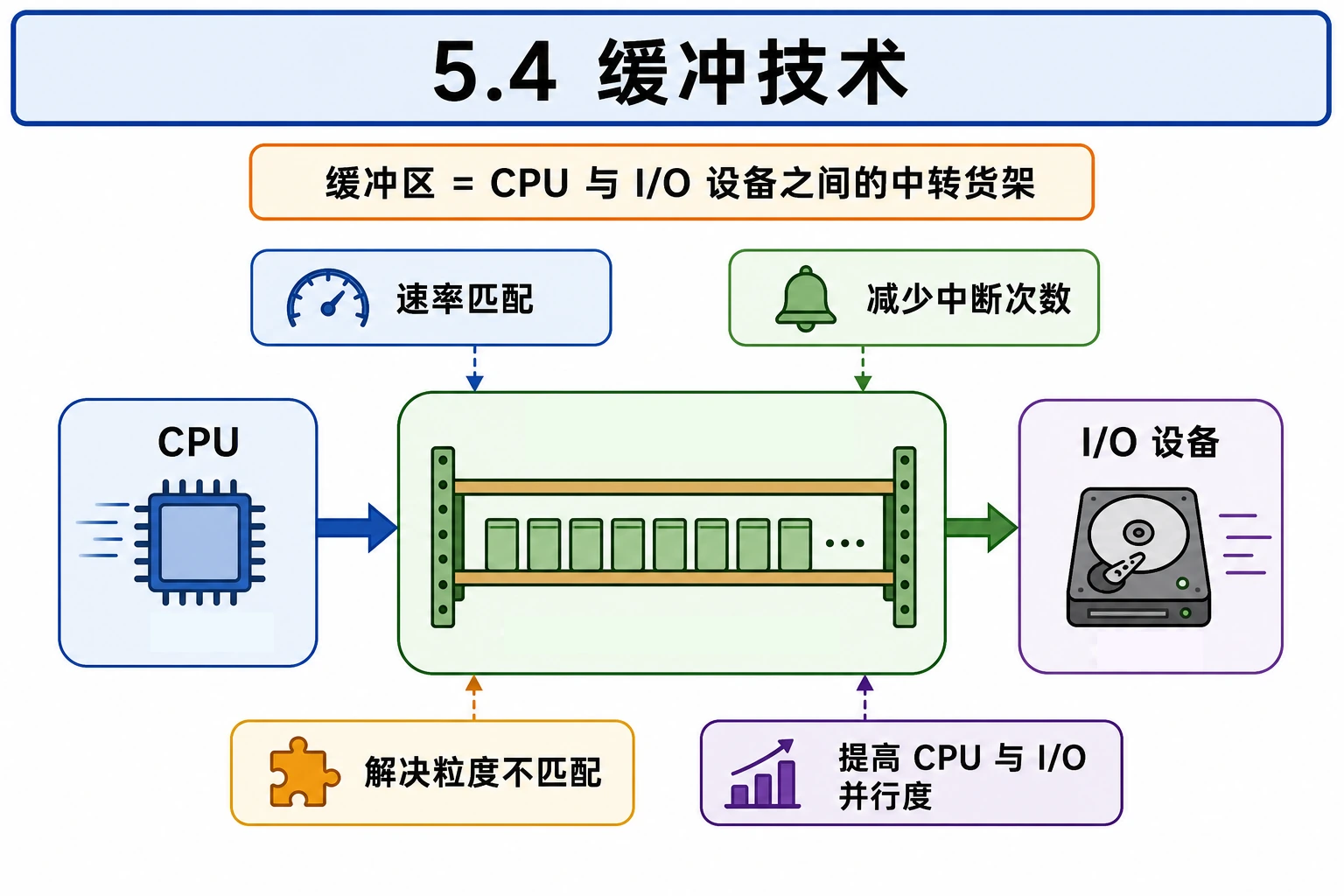

5.4 缓冲技术（速率匹配 / 解耦）

类比：CPU 是快递员，磁盘是仓库，缓冲区是中转货架。没有货架时，每次快递员只能等仓库现取一件；有货架后，仓库可以提前码好十件，快递员一次拉走，吞吐立刻翻倍。

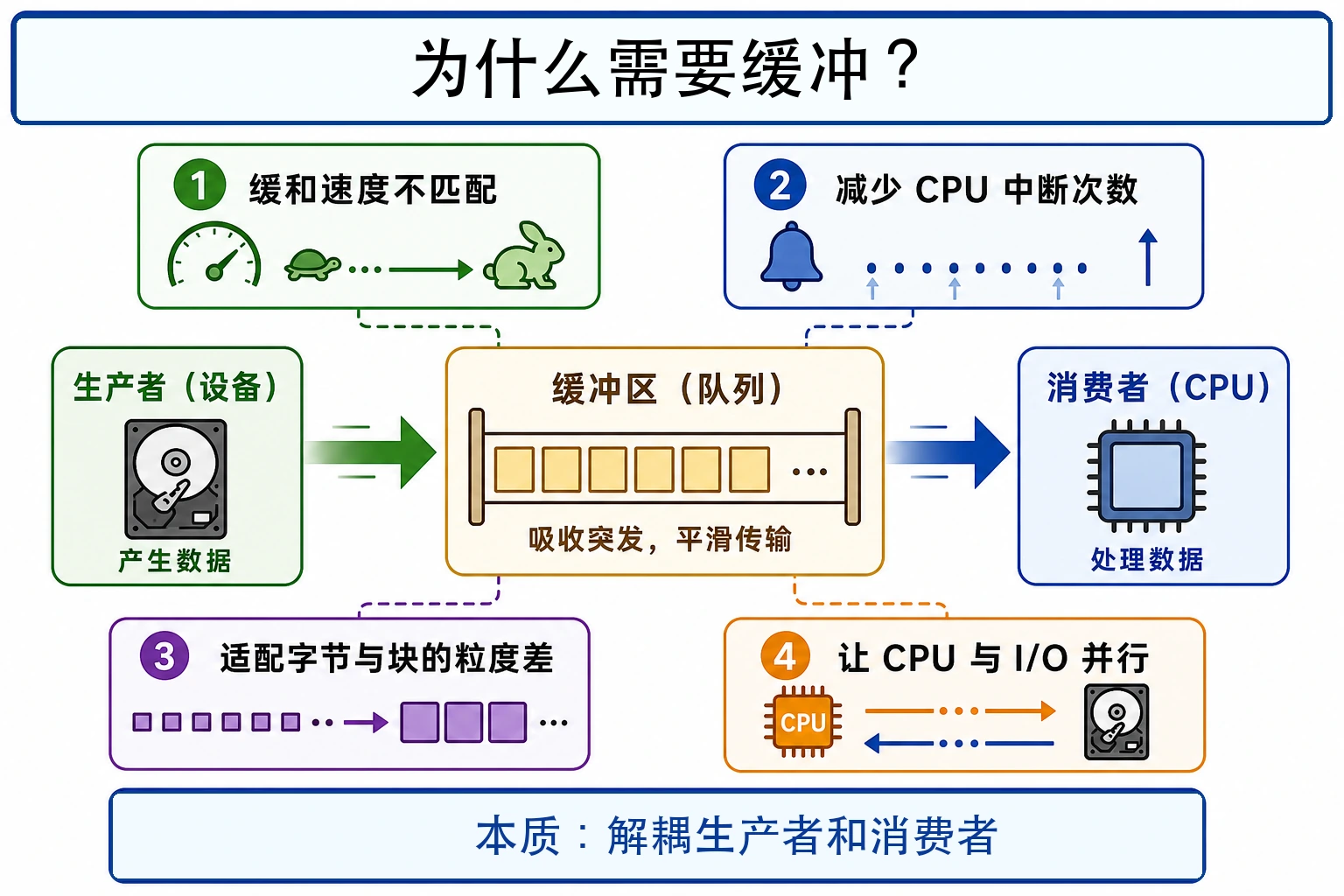

5.4.1 为什么需要缓冲

1. 缓和 CPU 与 I/O 设备速度不匹配
2. 减少 CPU 中断次数（数据攒到一定量才触发一次）
3. 解决数据粒度不匹配（字节 vs 块）
4. 提高 CPU 与 I/O 并行度

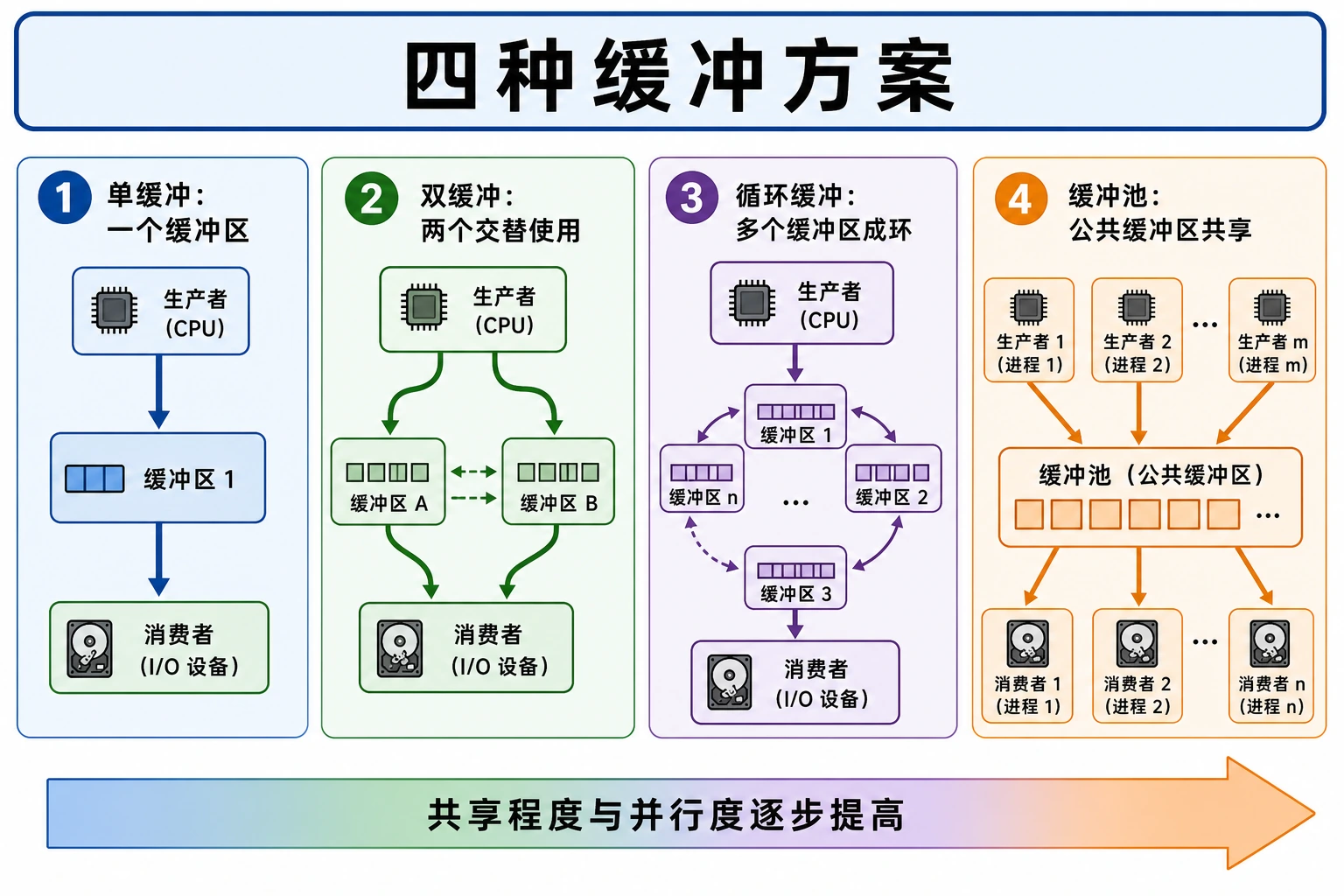

5.4.2 四种缓冲方案

注：原 PPT 在本章未直接给计算公式，以下公式为操作系统教材通用必考结论（汤子瀛《计算机操作系统》缓冲技术节，与考研 408 一致），用于应试模板。

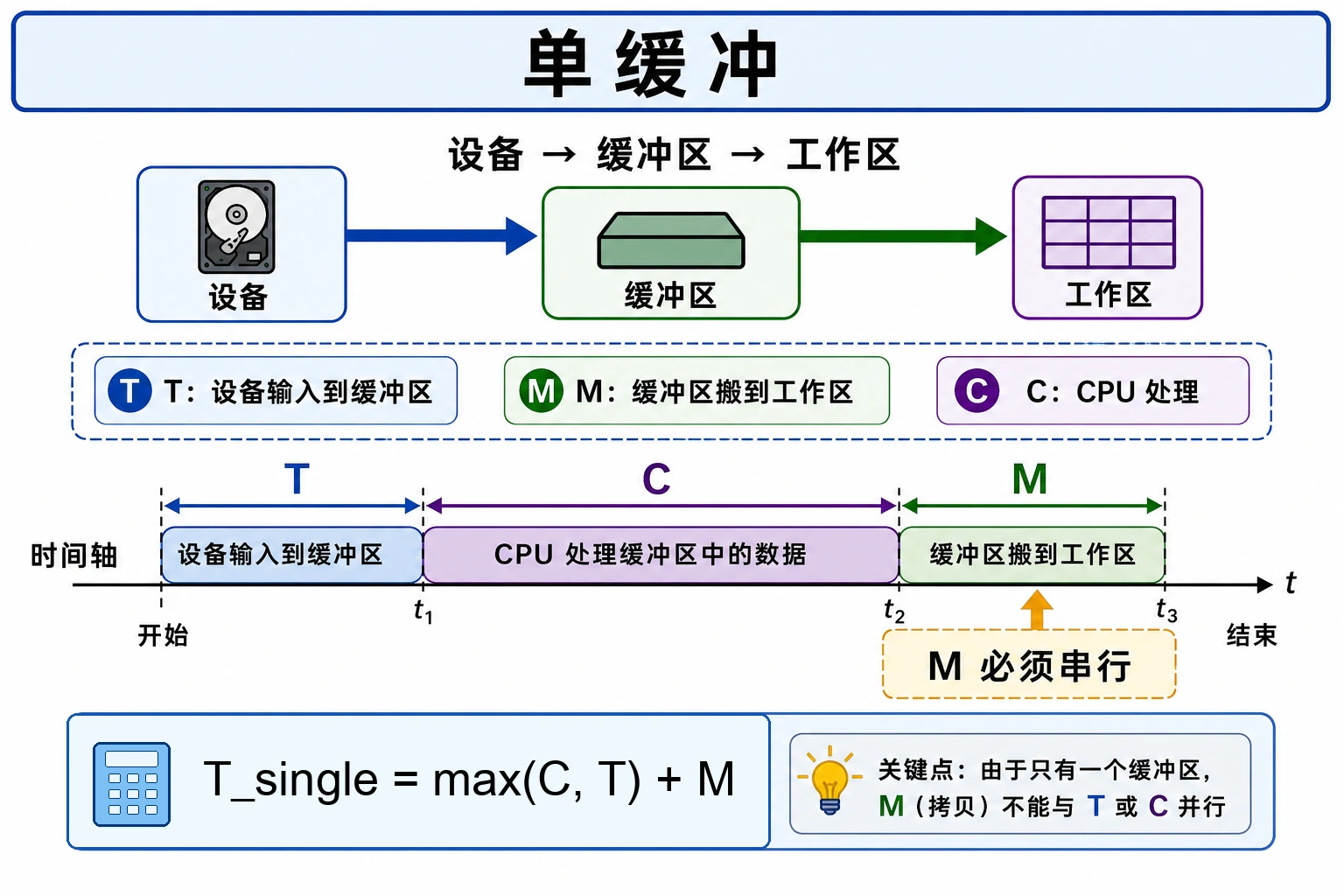

1) 单缓冲

只有一个缓冲区。设备 → 缓冲区 → CPU 串行使用同一块缓冲。

符号约定： - T = 设备把一块数据输入到缓冲区的时间 - M = 缓冲区把数据搬到工作区（用户区）的时间 - C = CPU 处理一块数据的时间

单缓冲处理一块的时间：

T_single = max(C, T) + M

理解：T 和 C 可以并行（设备在写下一块时 CPU 在算上一块），但 M（缓冲→用户区）必须串行——因为同一个缓冲区，搬空才能再装。

2) 双缓冲

两个缓冲区交替使用：当 CPU 处理 buf1 时，设备同时往 buf2 写。

双缓冲处理一块的时间：

T_double = max(C + M, T)

理解：M 现在可以与 T 并行了（搬 buf1 到用户区时，buf2 在被设备灌入），所以”消费侧” = C+M，”生产侧” = T，瓶颈取最大。

性能对比记忆口诀： - T 大（设备慢）：单缓冲≈T+M，双缓冲≈T，双缓冲省下 M - C 大（CPU 慢）：单缓冲≈C+M，双缓冲≈C+M，几乎相同 - 双缓冲对高速 I/O 设备 + 较快 CPU 提升最大

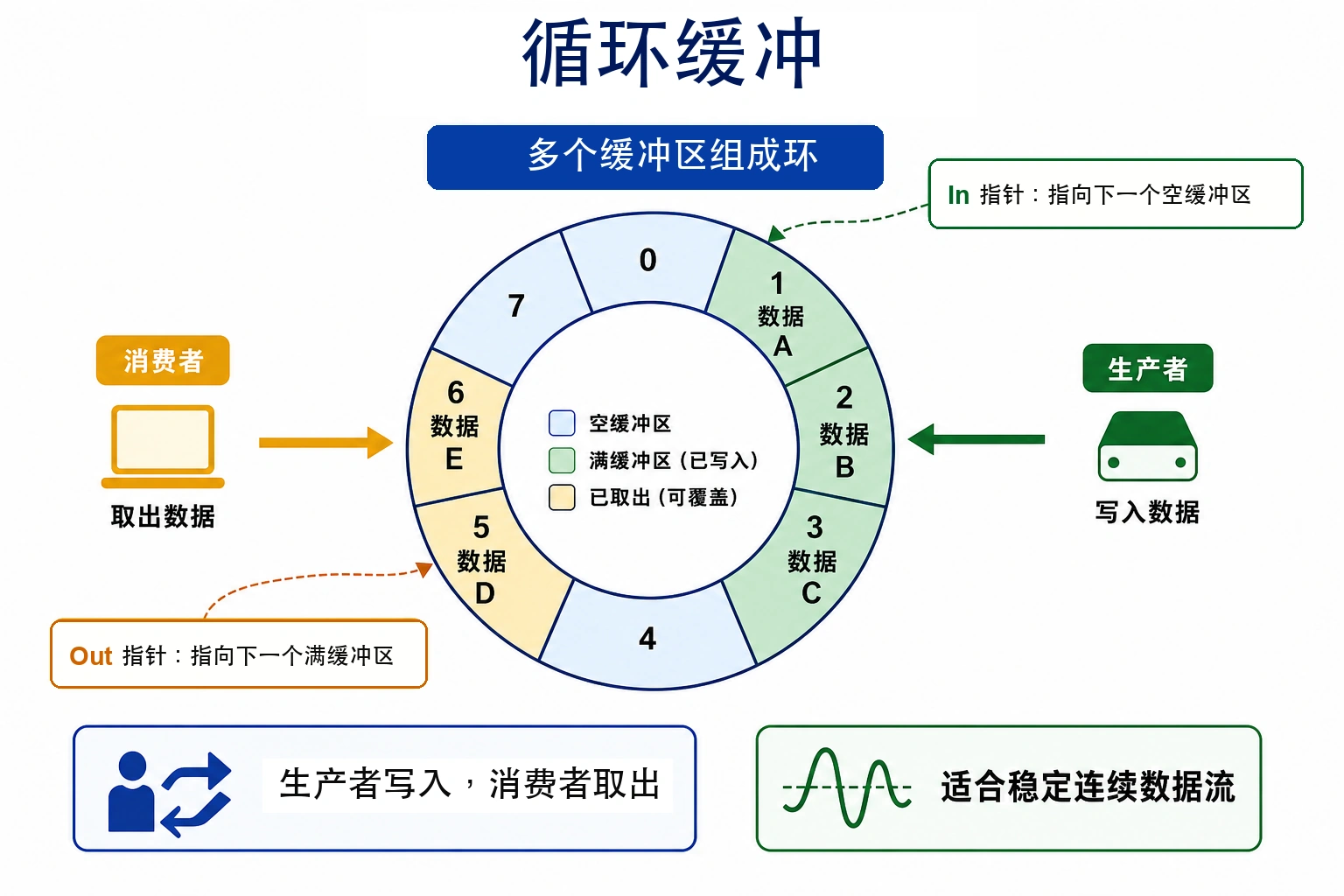

3) 循环缓冲

多个缓冲区组成环，配两个指针： - In 指针：指向下一个可装的空缓冲区（生产者用） - Out 指针：指向下一个可取的满缓冲区（消费者用）

适合稳定的连续数据流（如音视频）。

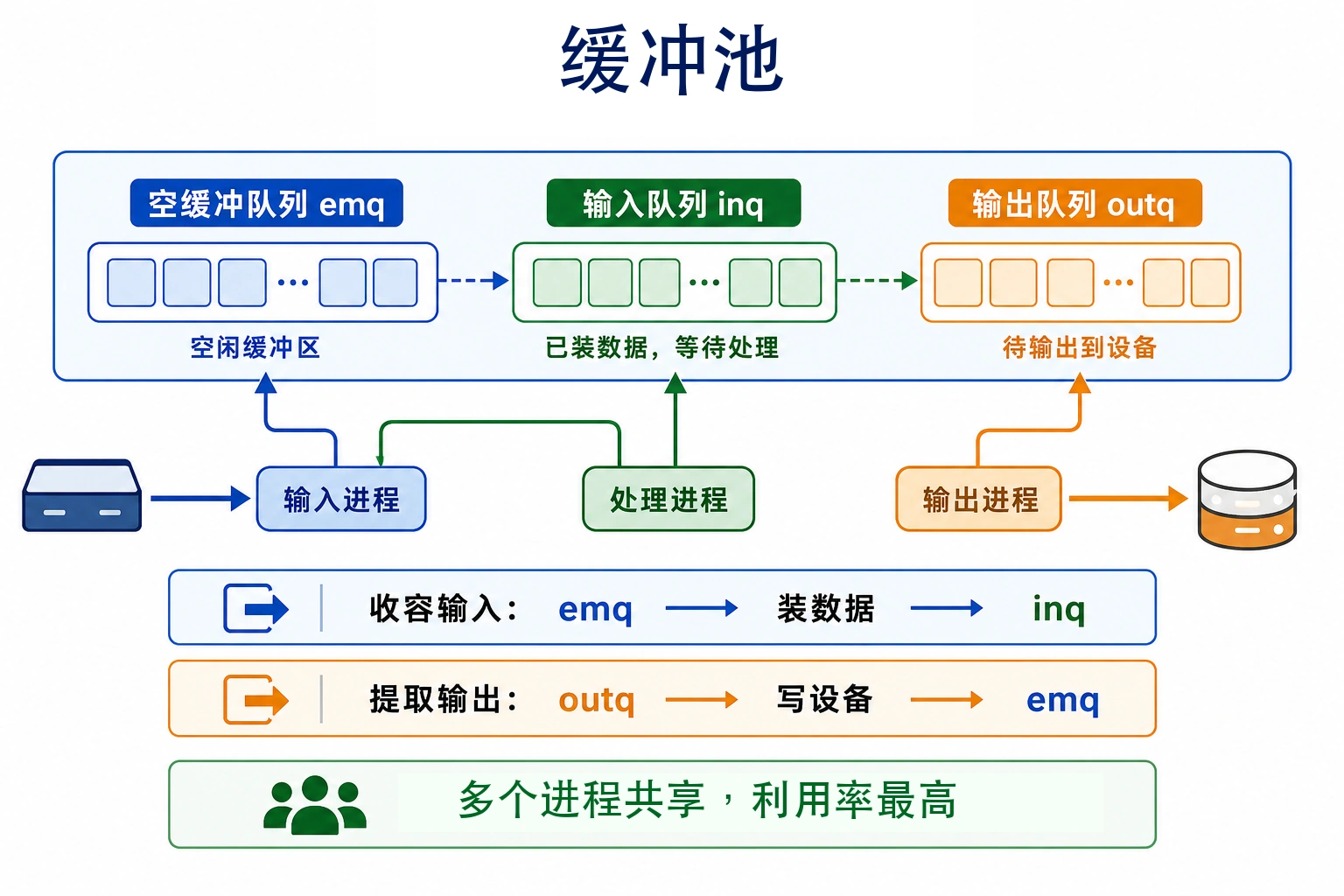

4) 缓冲池

公用缓冲区池，三个队列： - 空缓冲队列 emq - 输入队列 inq（已装数据待用） - 输出队列 outq（已处理待写出）

四种工作过程： - 收容输入：emq 取空 → 装数据 → 进 inq - 提取输入：inq 取满 → 处理 → 还回 emq - 收容输出：emq 取空 → 装结果 → 进 outq - 提取输出：outq 取满 → 写设备 → 还回 emq

优势：缓冲区可被多个进程共享，利用率最高。

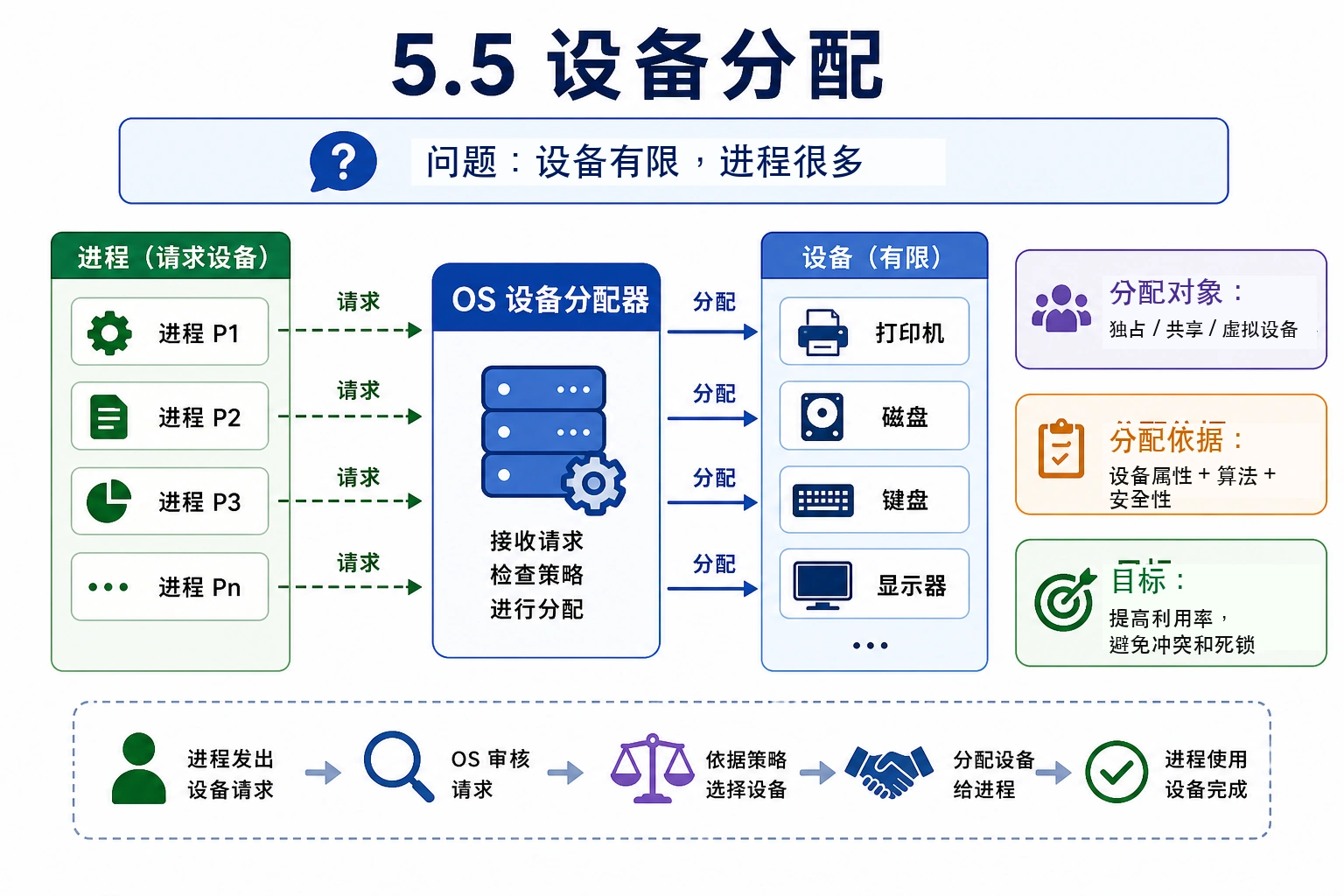

5.5 设备分配

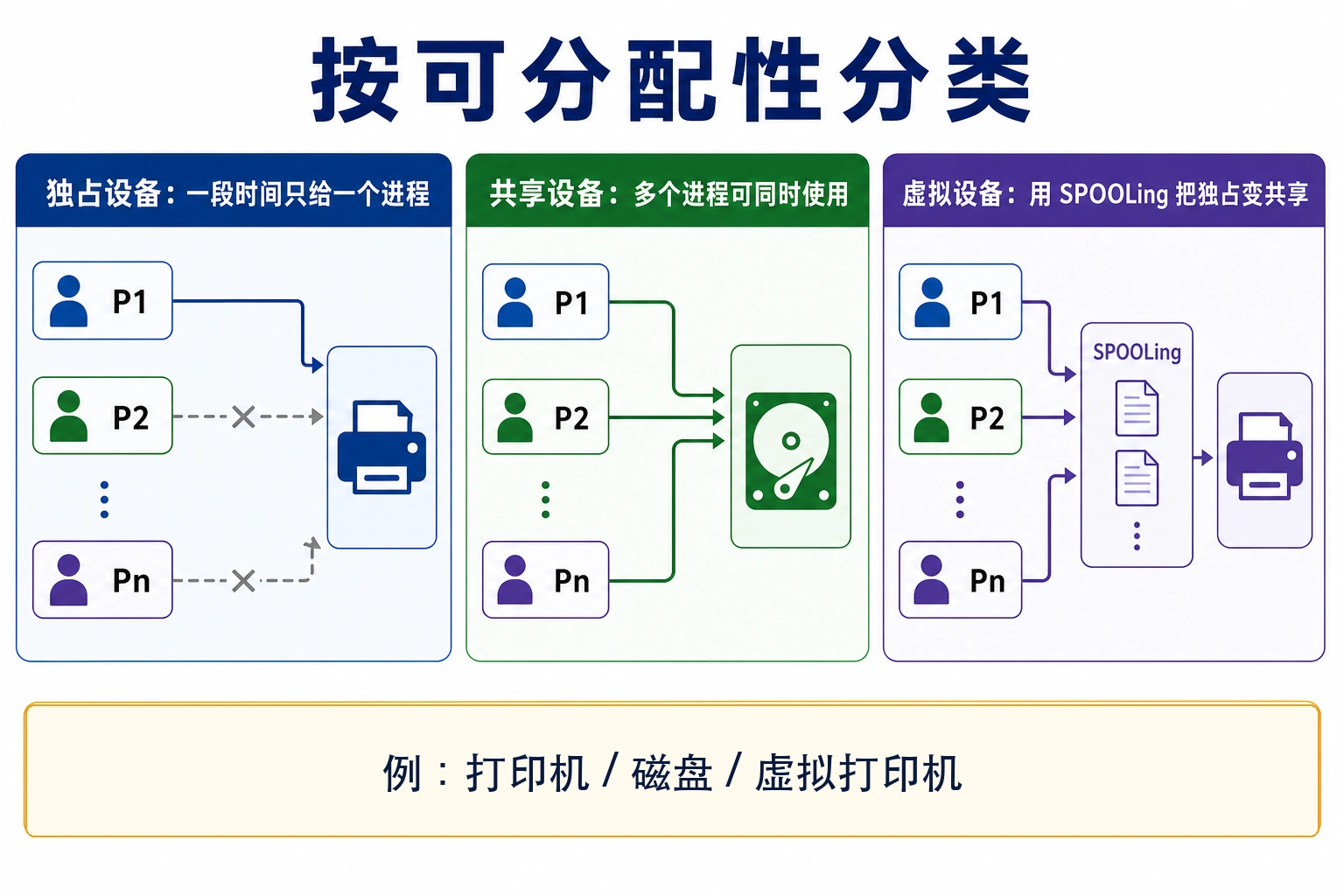

5.5.1 设备分类（按可分配性）

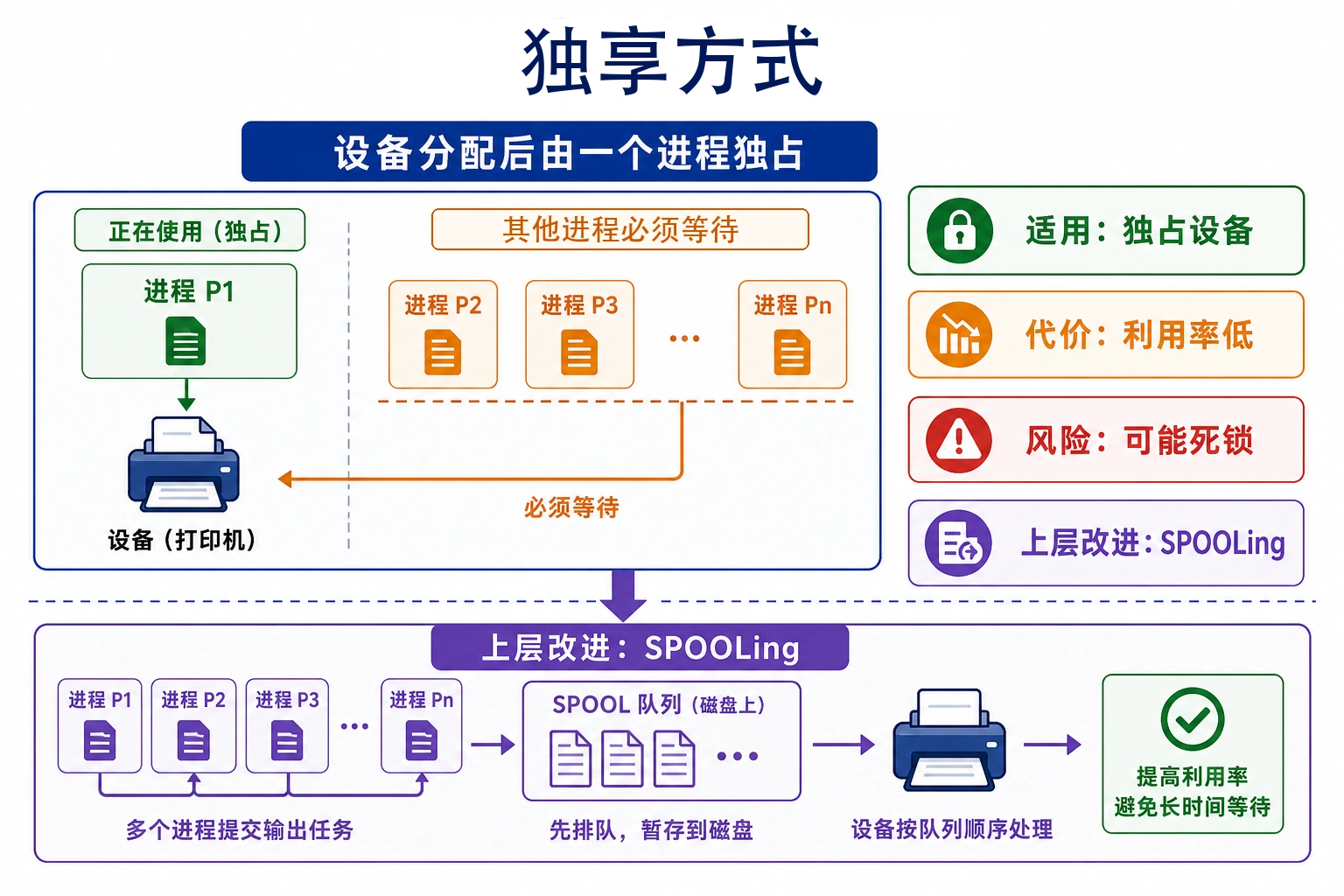

5.5.2 独享方式（slide-086 整页主线）

定义：把一个设备分配给某进程后，进程一直独占它直到完成或主动释放，期间其他进程必须等。

适用对象：独占设备。

代价： - 设备利用率低：进程占着不放，别人空等 - 可能引发死锁：多进程互相持有对方需要的独占设备

这就是 ch3 死锁经典案例的来源——两进程各持打印机和扫描仪互等。

为什么还要用：独占设备本质上不能并行（一份打印件不能拆给两个进程同时打）——只能从更上层（SPOOLing）解决。

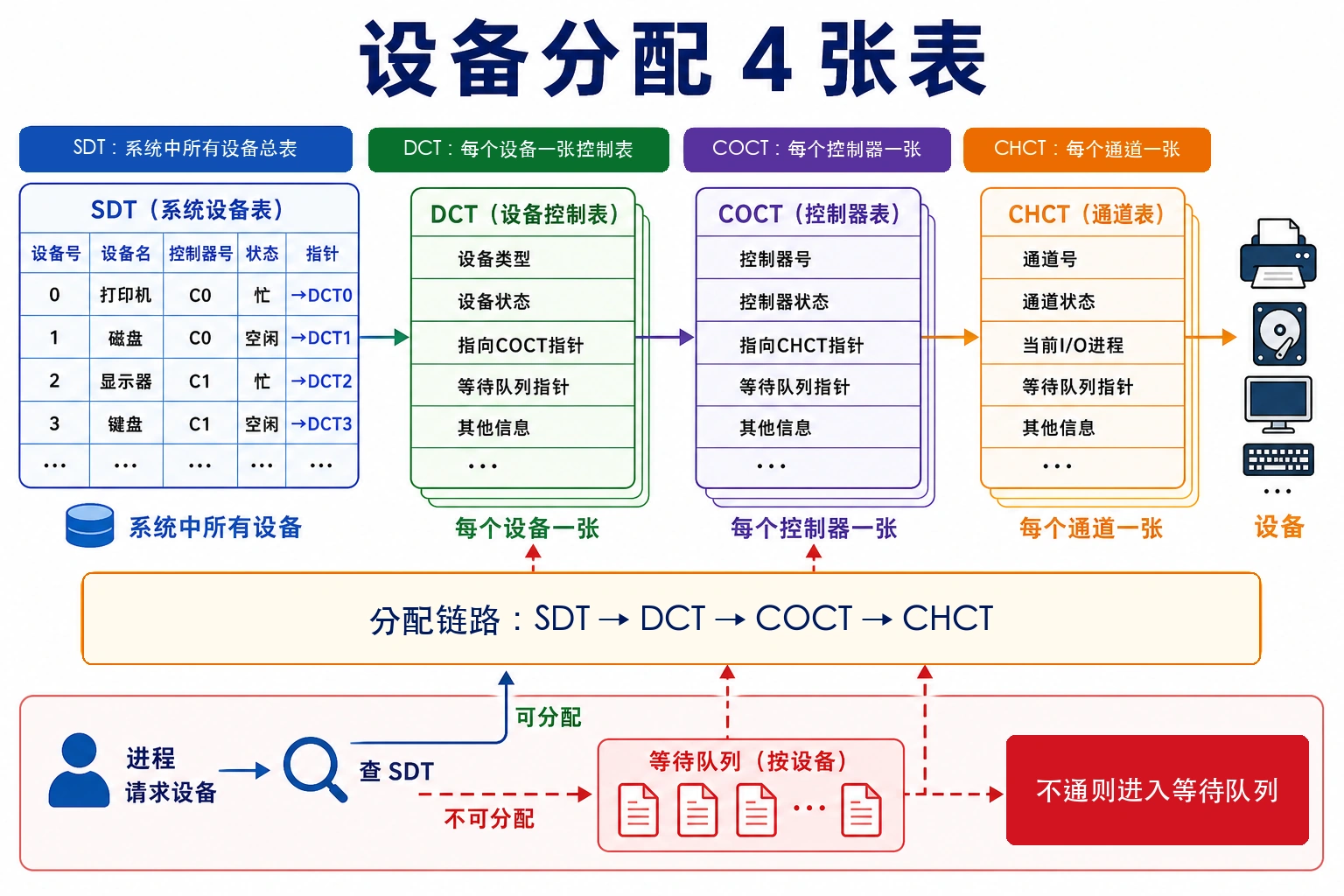

5.5.3 设备分配数据结构（4 张表）

分配链路：进程要 I/O → 查 SDT 找设备 → 经 DCT 查到 COCT → 再查 CHCT → 一路通则可分配，否则进等待队列。

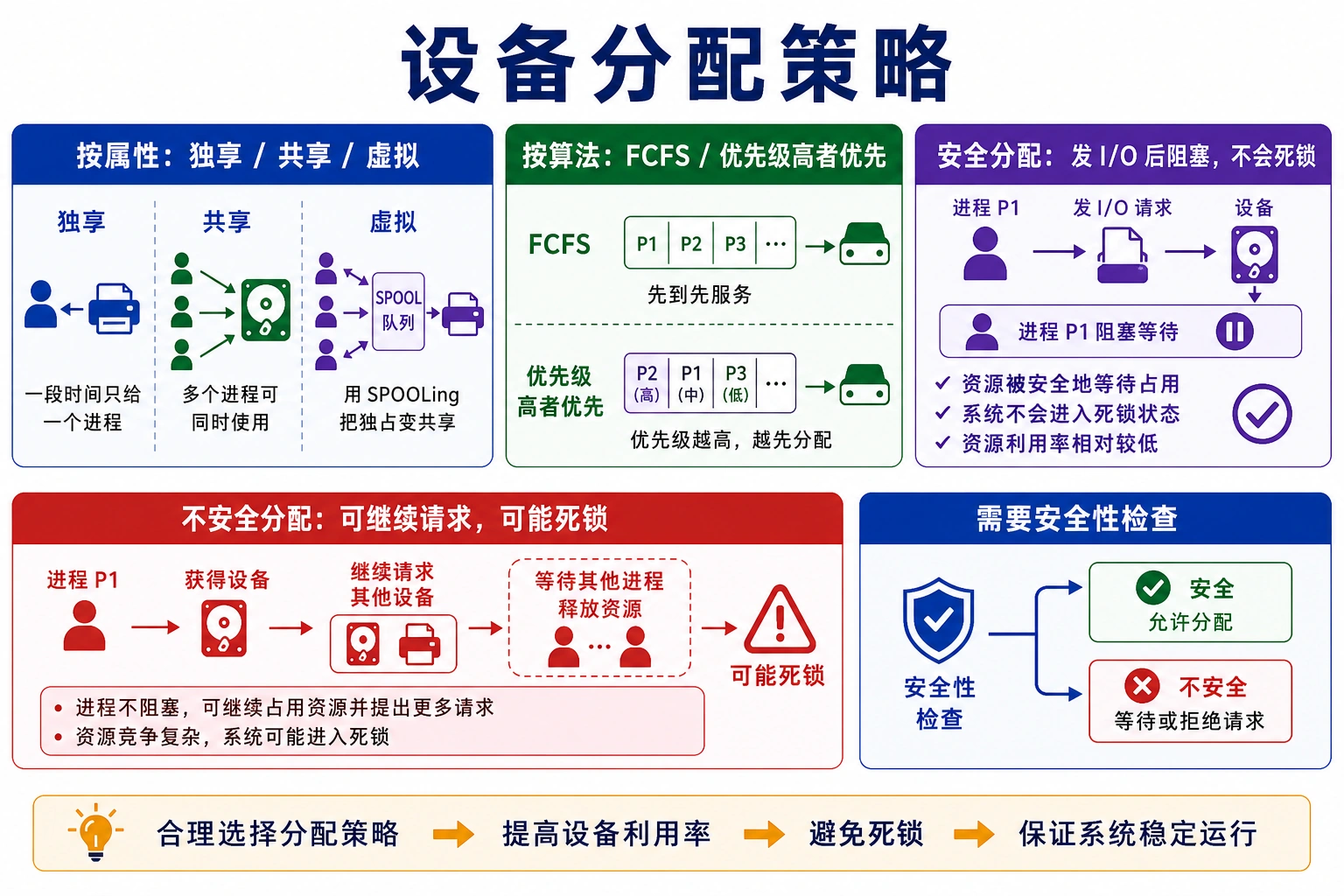

5.5.4 分配策略

按设备固有属性：独享 / 共享 / 虚拟（已述）。

按分配算法（与进程调度相似）： - 先来先服务 FCFS - 优先级高者优先

按分配安全性： - 安全分配方式：进程发 I/O → 立刻阻塞 → I/O 完才唤醒。不会死锁（每进程最多持一个 I/O 资源）。 - 不安全分配方式：发 I/O 后继续运行，可继续发新 I/O。可能死锁，需做安全性检查。

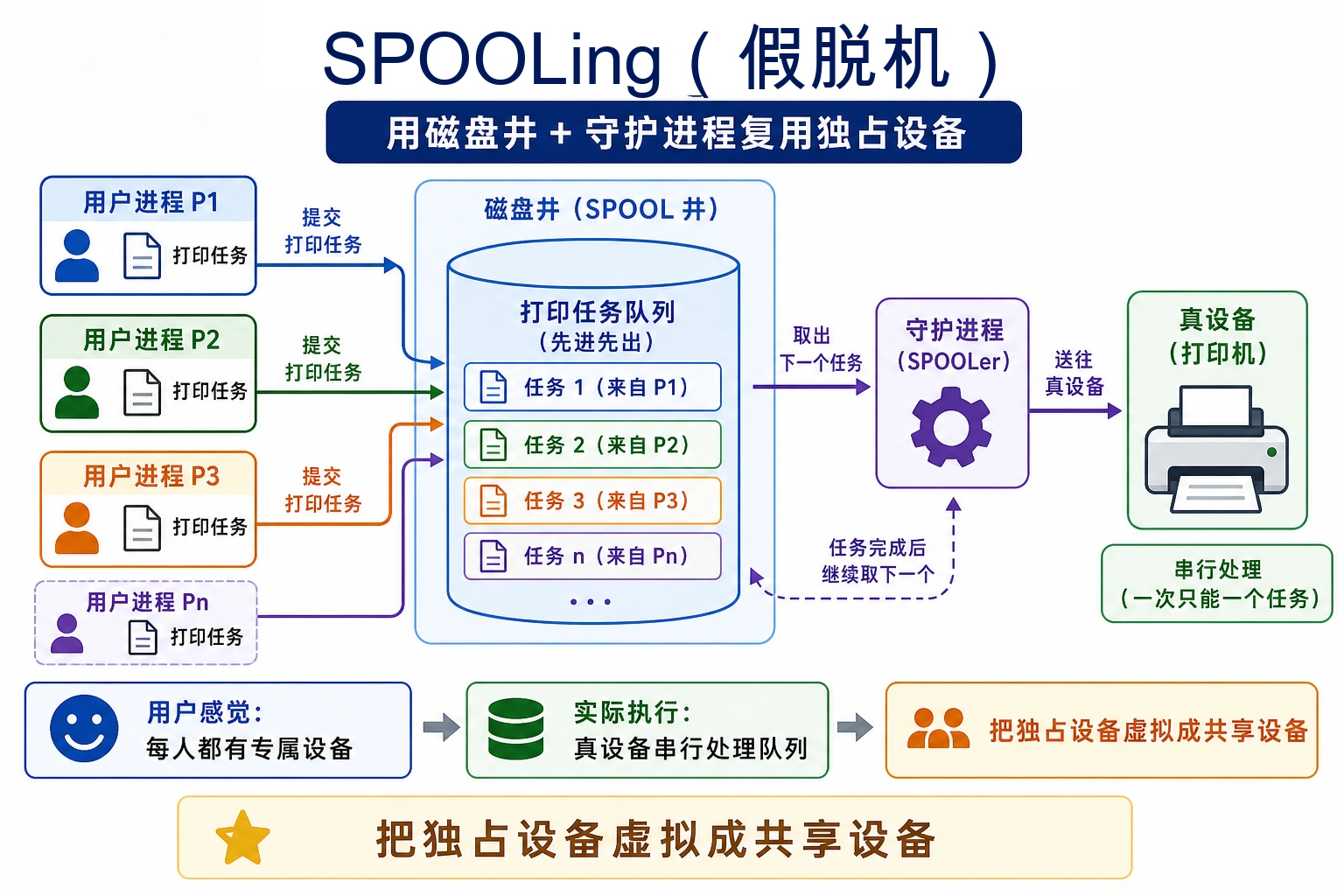

5.5.5 SPOOLing 技术（虚拟设备）

类比：办公室共用一台打印机，10 个人要打。如果各自占着，1 号没打完 9 个人在排队干等。改进：每个人把打印任务写到一份共享文件夹（输入井 / 输出井）的队列中，一个值班守护进程专门盯着队列，依次喂给打印机——每个人感觉自己有”专属打印机”，但实际上只有一台被复用。这就是 SPOOLing（Simultaneous Peripheral Operation On Line，假脱机）。

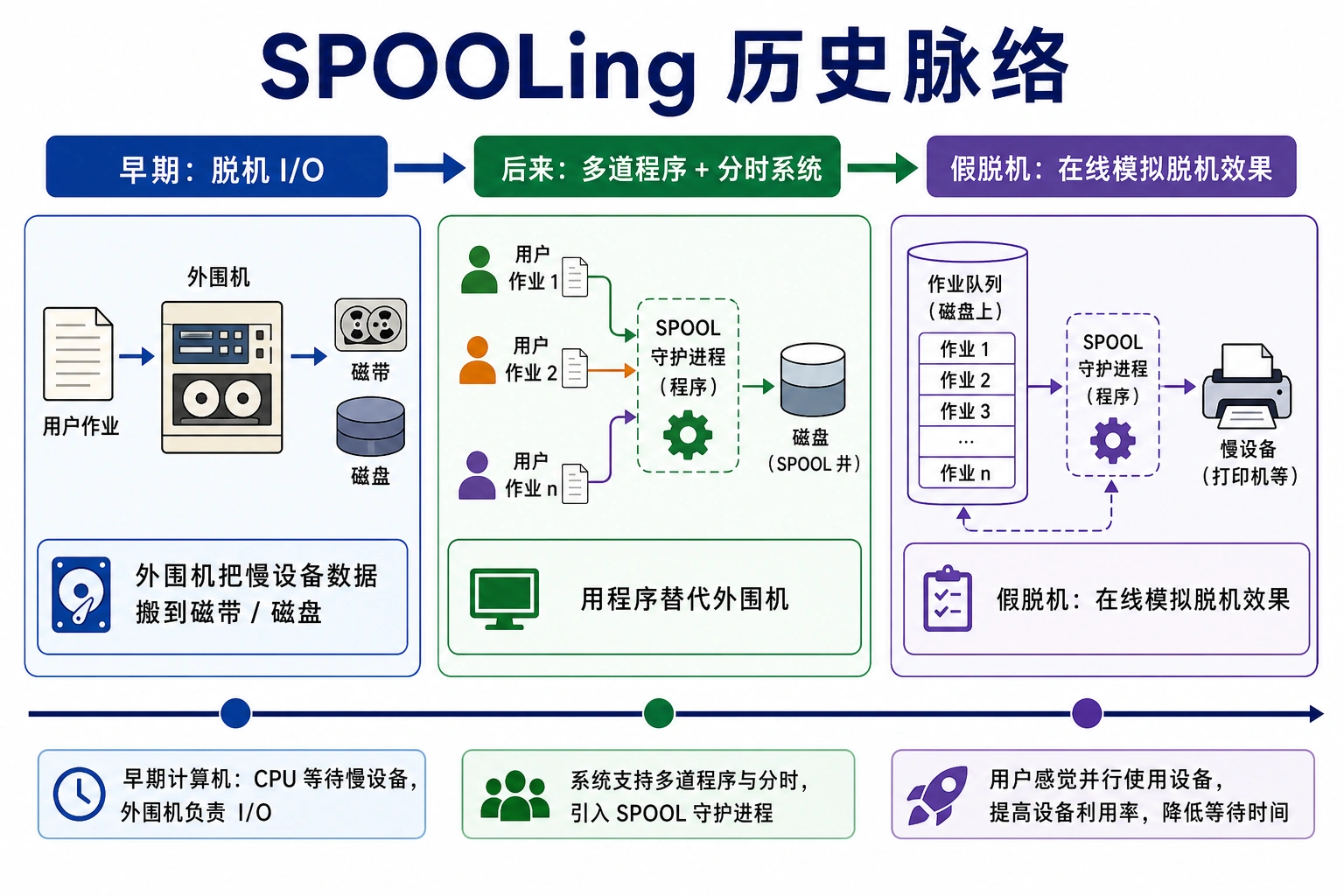

历史脉络

• 早期批处理：脱机 I/O——专门用一台外围机把慢设备数据预先搬到磁带 / 磁盘
• 多道程序 + 分时系统：用程序（守护进程）替代外围机 → “假脱机”

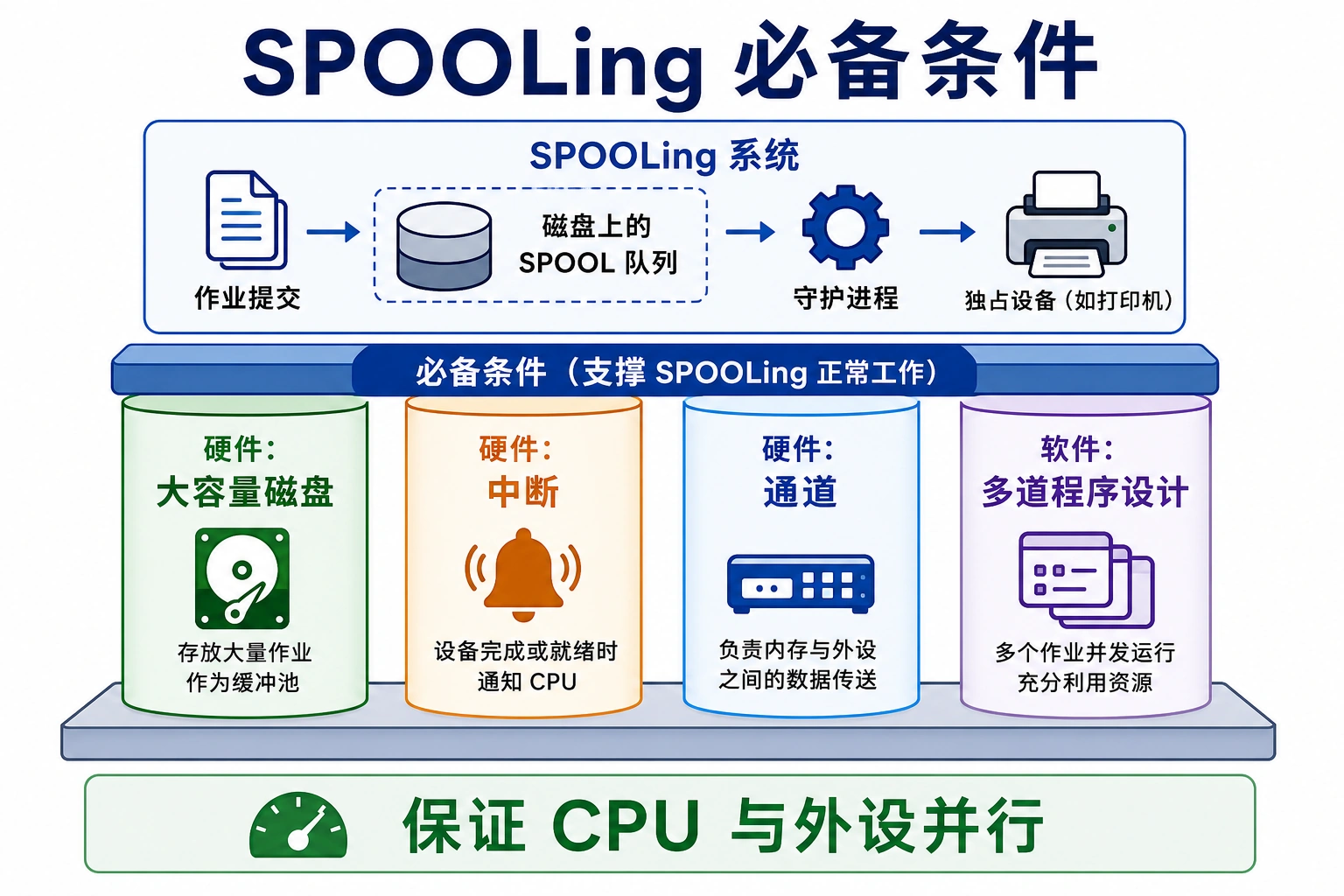

必备条件

• 硬件：大容量磁盘、中断、通道（保证 CPU 与外设并行）
• 软件：多道程序设计

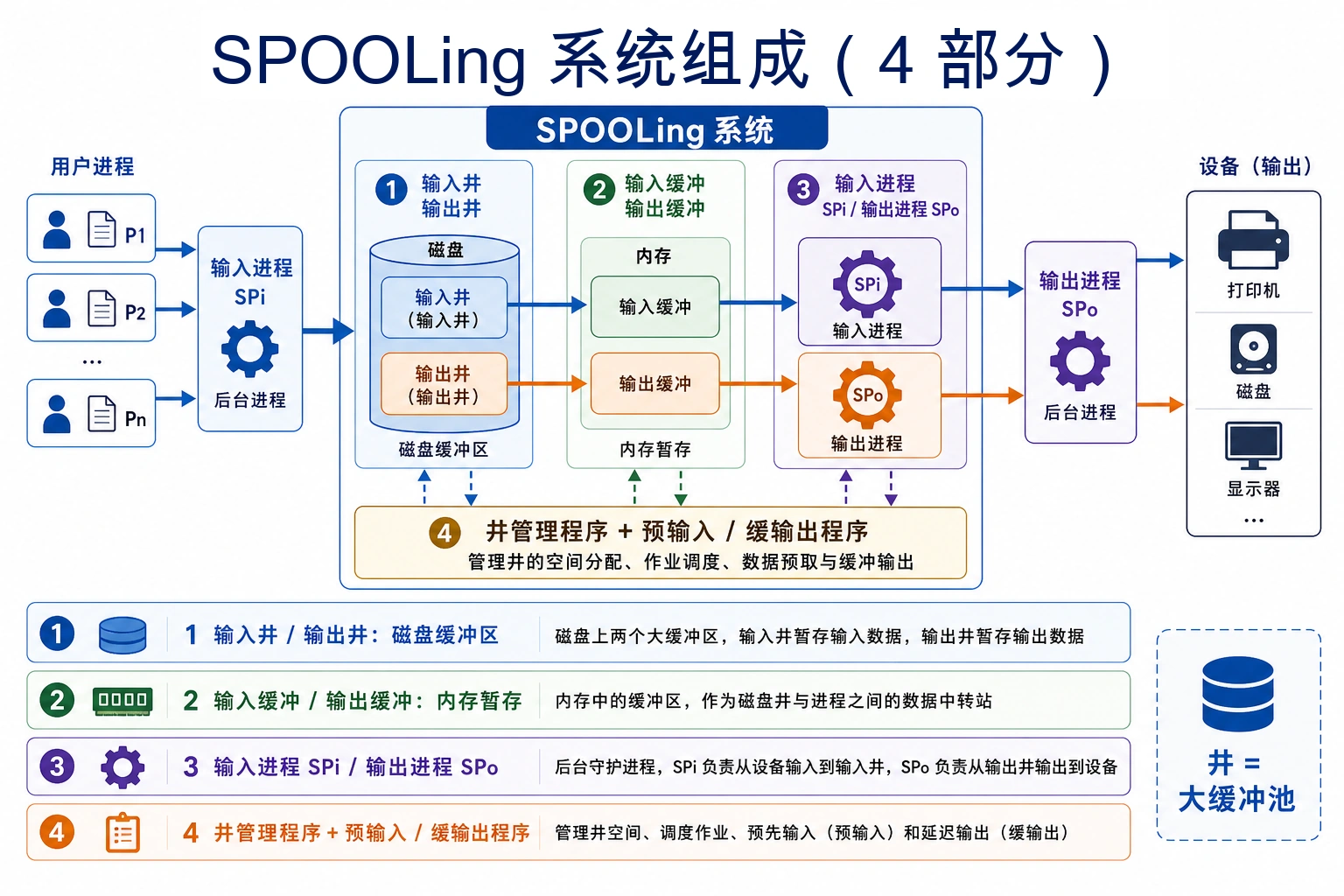

系统组成（4 部分）

1. 输入井 / 输出井：磁盘上的缓冲区域（”井” = 大缓冲池）
2. 输入缓冲 / 输出缓冲：内存中暂存数据
3. 输入进程 SPi / 输出进程 SPo：模拟外围机
4. 井管理程序 + 预输入 / 缓输出程序

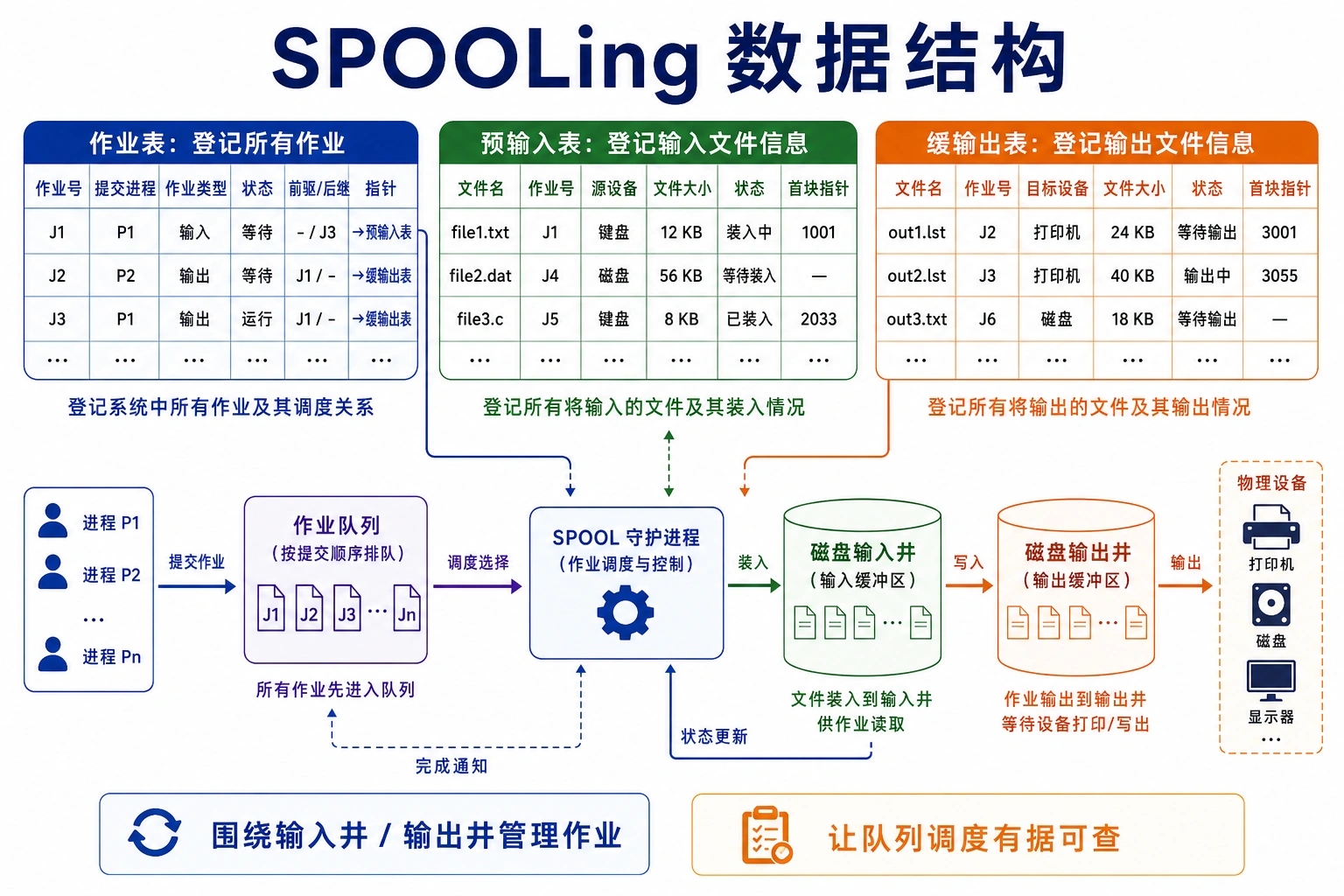

数据结构

• 作业表：登记进入系统的所有作业
• 预输入表：每作业一张，登记其输入文件信息
• 缓输出表：每作业一张，登记其输出文件信息

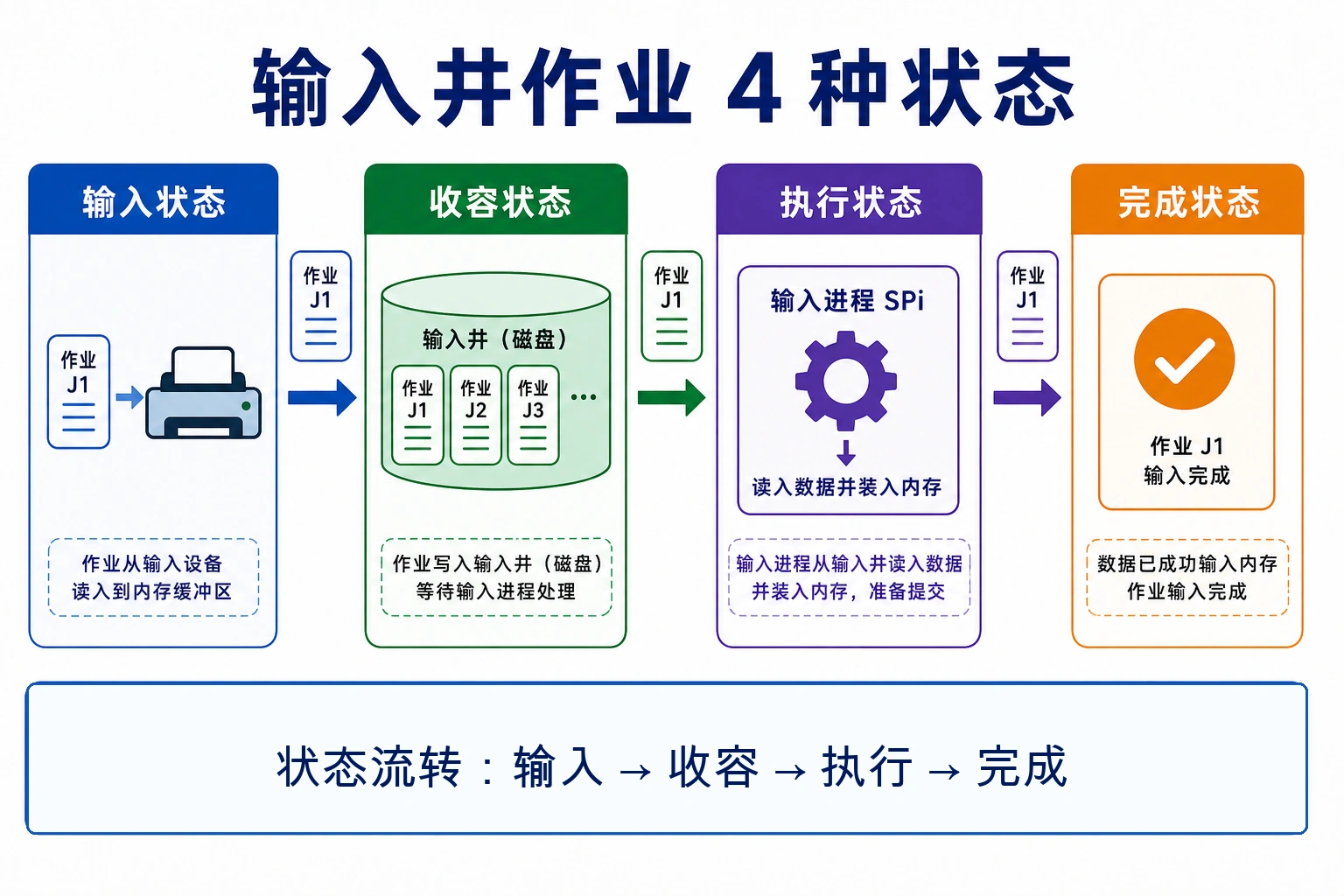

输入井作业 4 种状态

输入状态 → 收容状态 → 执行状态 → 完成状态。

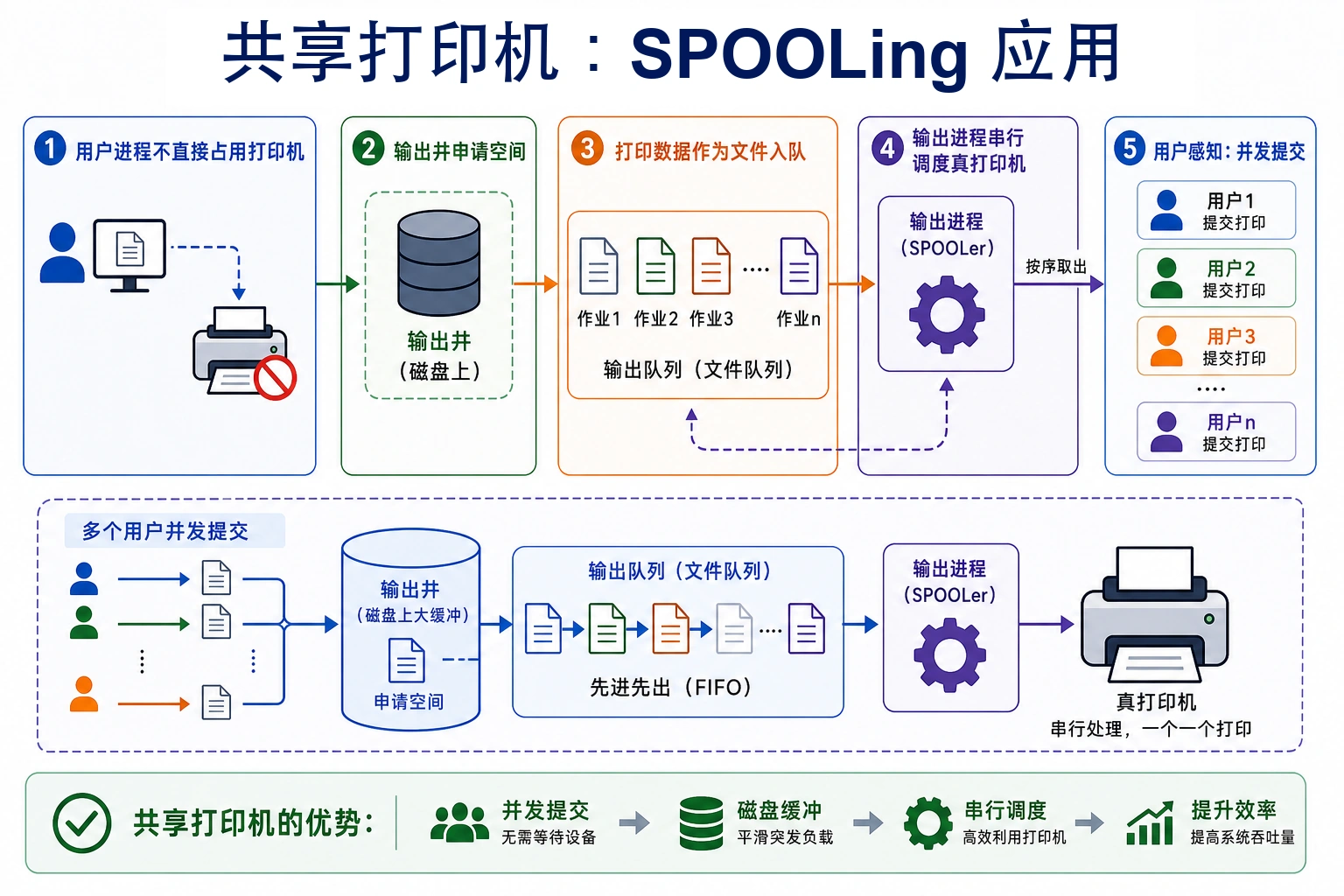

共享打印机典型应用

用户进程”打印”时，SPOOLing 不真的把打印机给他——而是： 1. 输出进程在输出井申请存储空间 2. 把要打印的数据作为文件存进去 3. 各进程的输出文件形成输出队列 4. 输出 SPOOLing 系统串行调度真打印机依次输出

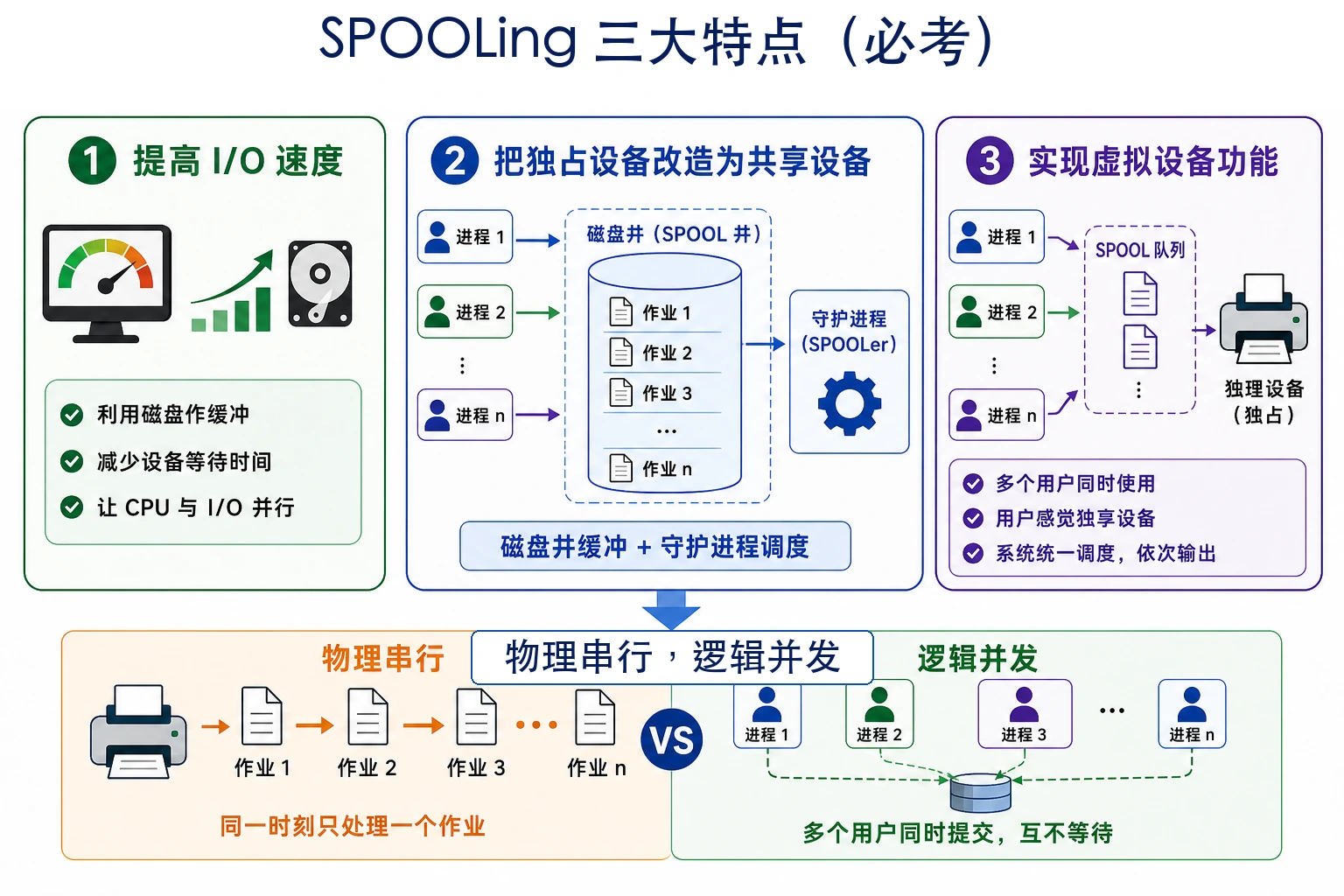

SPOOLing 三大特点（必考）

1. 提高 I/O 速度（数据先进高速磁盘井）
2. 把独占设备改造为共享设备
3. 实现虚拟设备功能

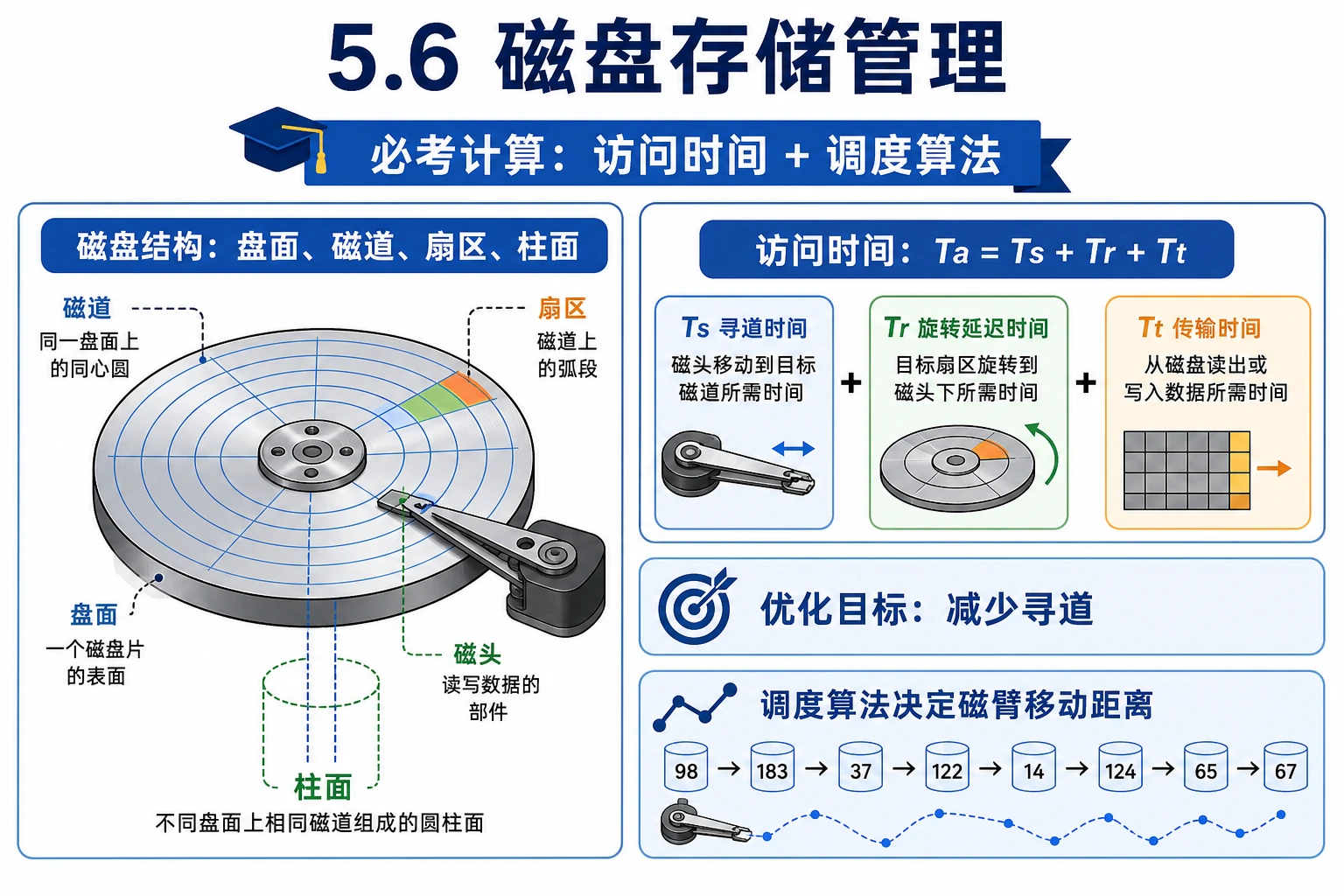

5.6 磁盘存储管理（重头戏 / 必考计算）

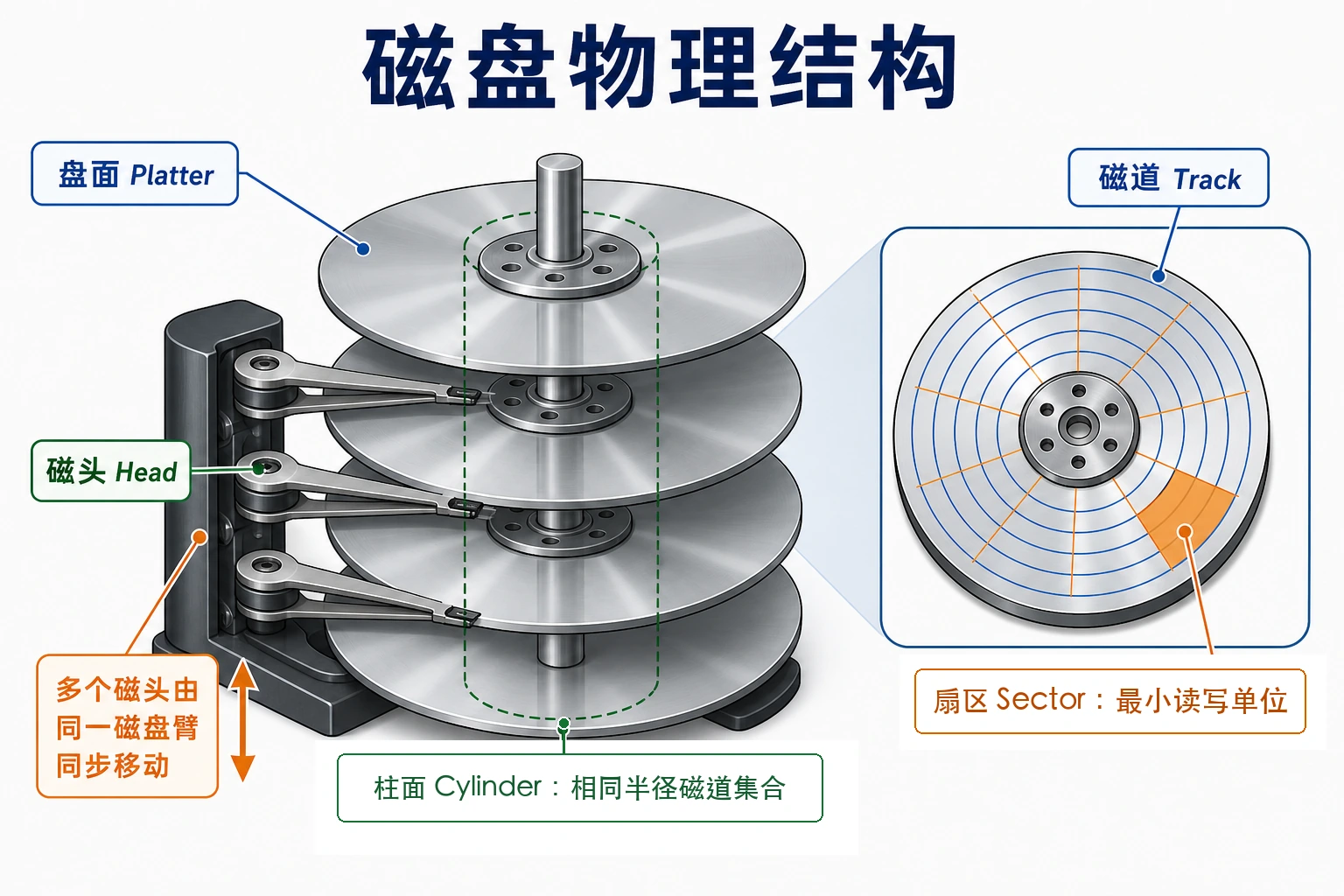

5.6.1 磁盘物理结构

移动头磁盘结构（slide-058-img-1 原图已转 mermaid，表达 8 盘面叠加 + 磁盘臂带读写头同步移动）：

graph LR
    arm[磁盘臂
← 左右运动 →]
    subgraph 盘面叠片
      P7[盘面 7]
      P6[盘面 6]
      P5[盘面 5]
      P4[盘面 4]
      P3[盘面 3]
      P2[盘面 2]
      P1[盘面 1]
      P0[盘面 0]
    end
    arm -->|读/写头 7| P7
    arm -->|读/写头 6| P6
    arm -->|读/写头 5| P5
    arm -->|读/写头 4| P4
    arm -->|读/写头 3| P3
    arm -->|读/写头 2| P2
    arm -->|读/写头 1| P1
    arm -->|读/写头 0| P0

关键关系：8 个磁头由同一个磁盘臂带动，所以所有磁头同步移动到同一柱面——这就是为什么”柱面”（不同盘面同半径磁道的集合）是磁盘 I/O 的自然组织单位（一次寻道，多个磁头同时可读）。

单个盘面的同心圆扇区结构见 slide-058-img-2。

关键术语： - 盘面 Platter：金属盘片，双面可记录 - 磁道 Track：同心圆环 - 扇区 Sector：磁道分成的扇形区域，最小读写单位（一般 512B，FAT32 下 4KB） - 磁头 Head：每盘面 1 个，习惯用磁头号区分 - 柱面 Cylinder：不同盘片相同半径磁道组成的虚拟圆柱（许多场合磁道 ≈ 柱面）

容量计算公式：

存储容量 = 磁头数 × 磁道数 × 每道扇区数 × 每扇区字节数

例：3.5 寸软盘 1.44MB = 2 (磁头) × 80 (磁道) × 18 (扇区) × 512 (字节)。

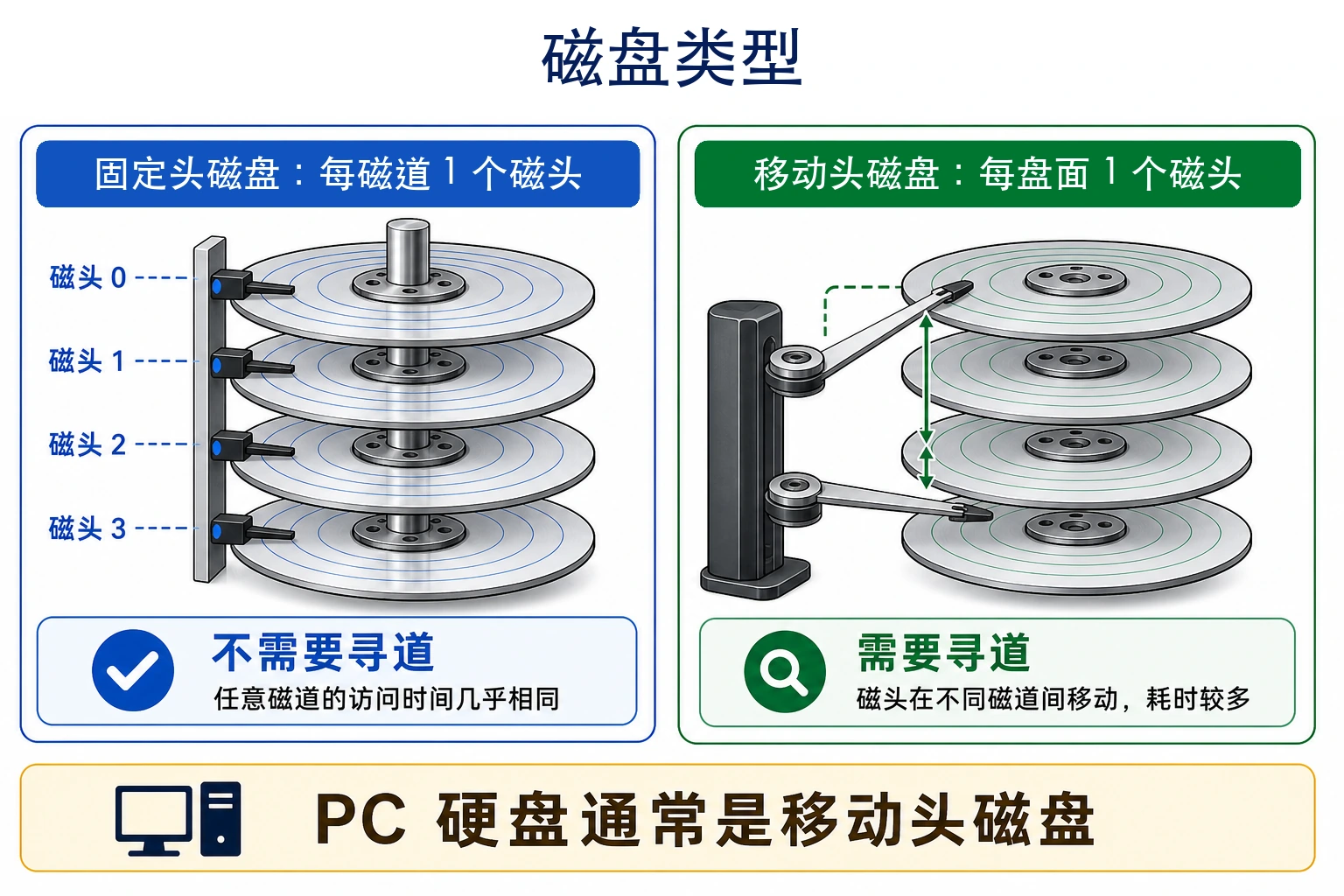

5.6.2 磁盘类型

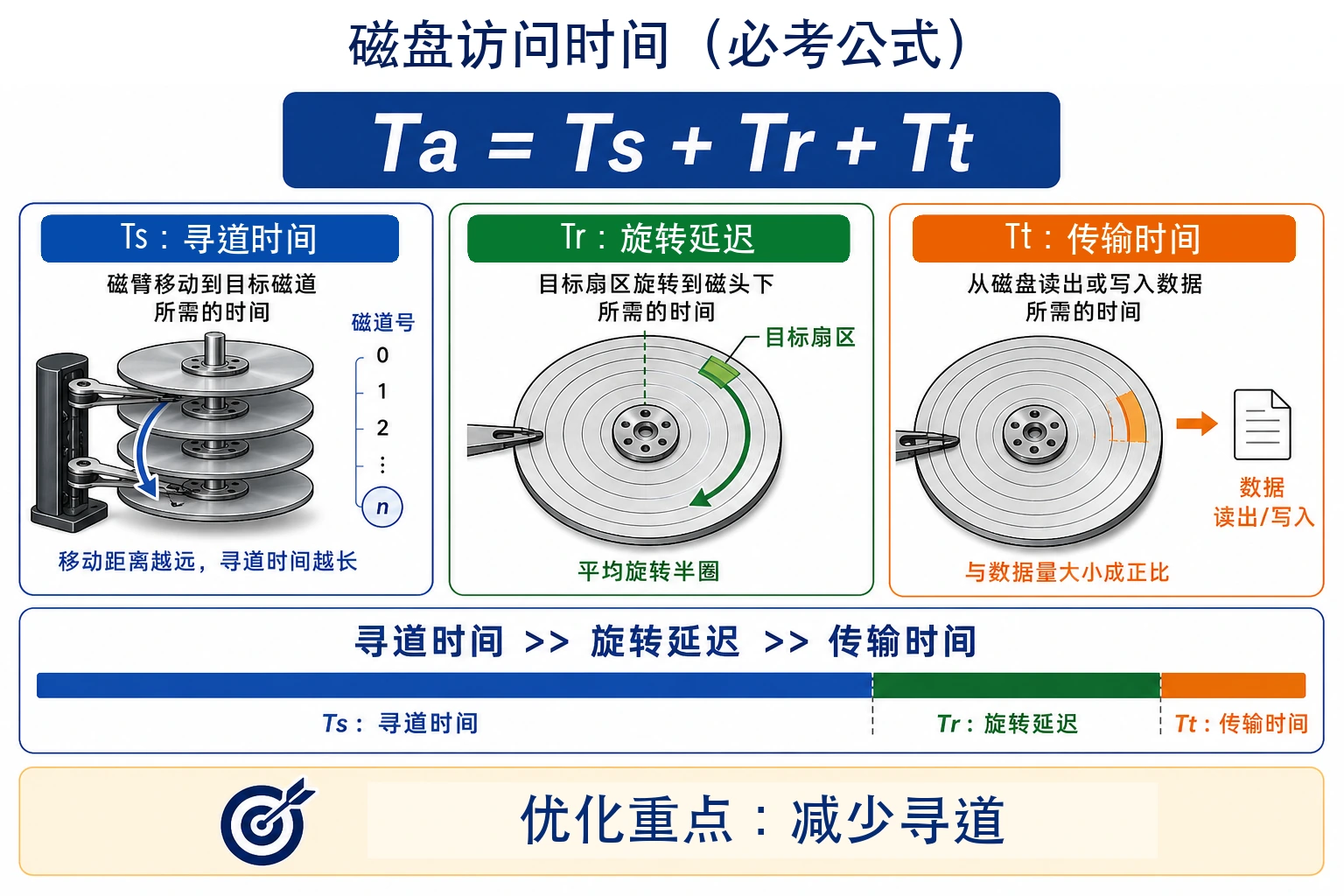

5.6.3 磁盘访问时间（必考公式）

Ta = Ts + Tr + Tt
   ↑    ↑    ↑
  寻道  旋转  传输

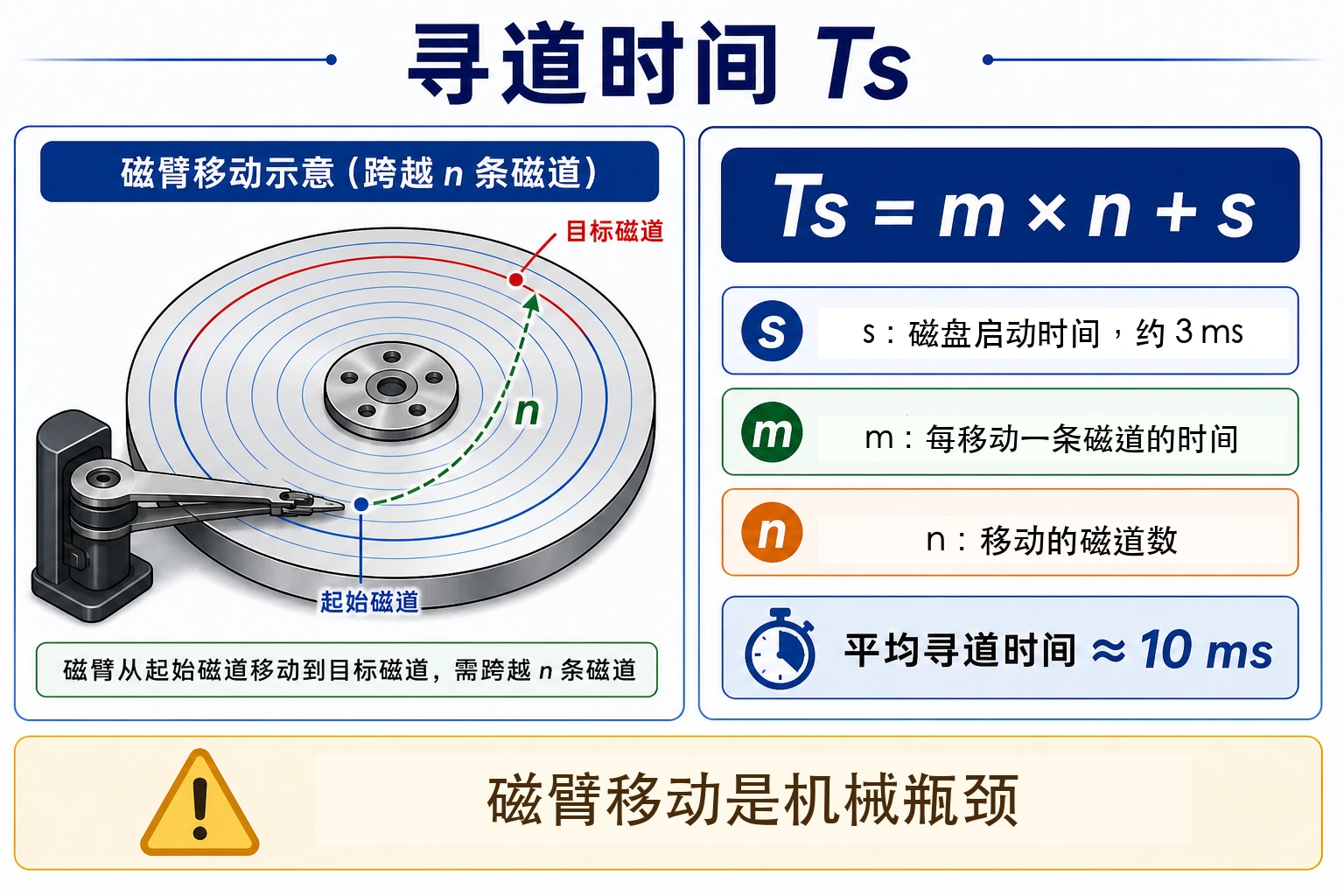

(1) 寻道时间 Ts（移动磁臂）

Ts = m × n + s

• s：磁盘启动时间，约 3 ms
• m：每移动一条磁道的时间（普通 0.3 ms，高速 ≤ 0.1 ms）
• n：移动的磁道数

平均寻道时间 ≈ 10 ms。

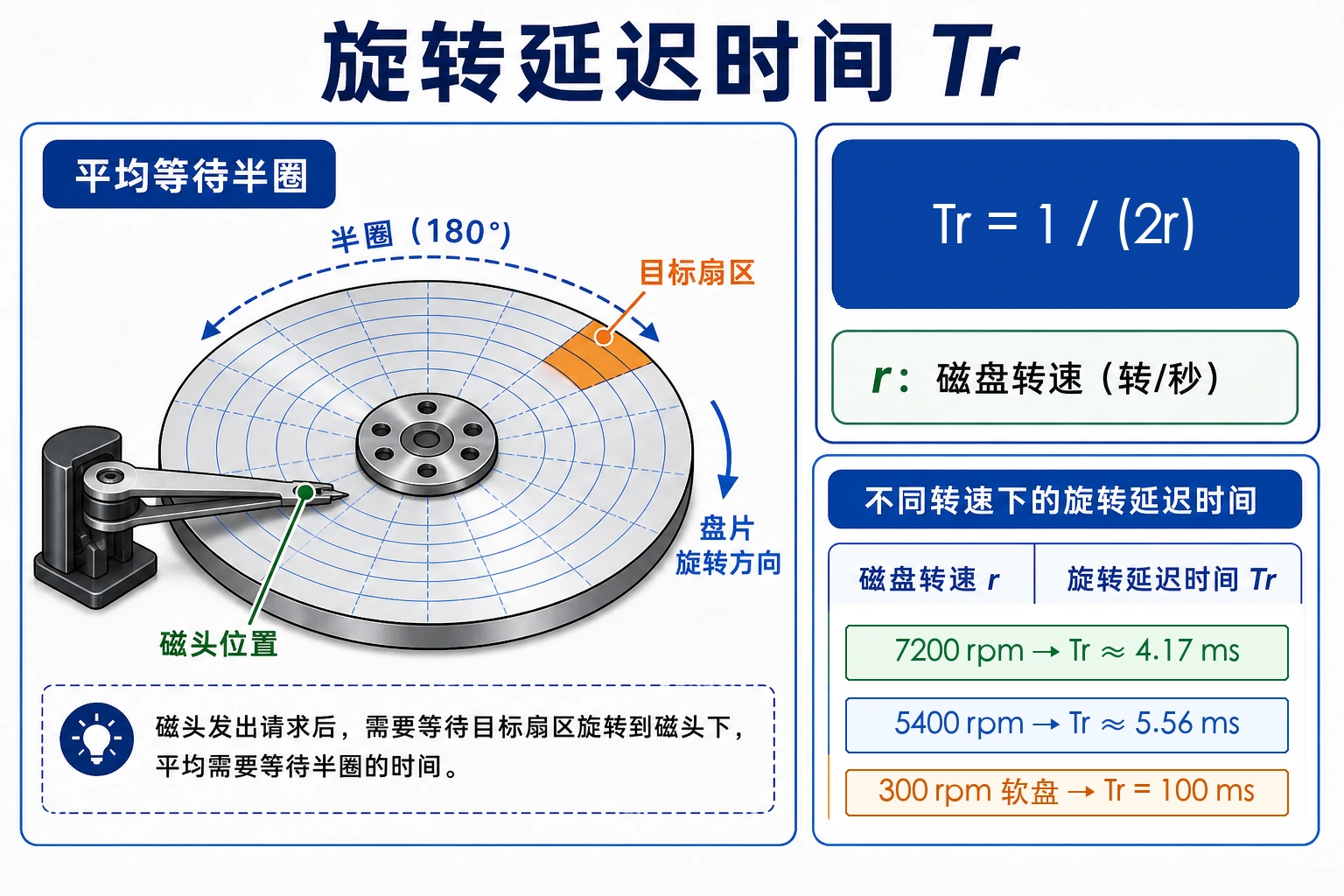

(2) 旋转延迟时间 Tr（等扇区转到磁头下）

Tr = 1 / (2r)        ← 平均，需要旋转半圈

r = 磁盘转速（转/秒）。

常考转速： - 7200 rpm 硬盘：Tr = 60×1000 ÷ 7200 ÷ 2 ≈ 4.17 ms - 5400 rpm 硬盘：Tr ≈ 5.56 ms - 300 rpm 软盘：Tr = 100 ms - 600 rpm 软盘：Tr = 50 ms

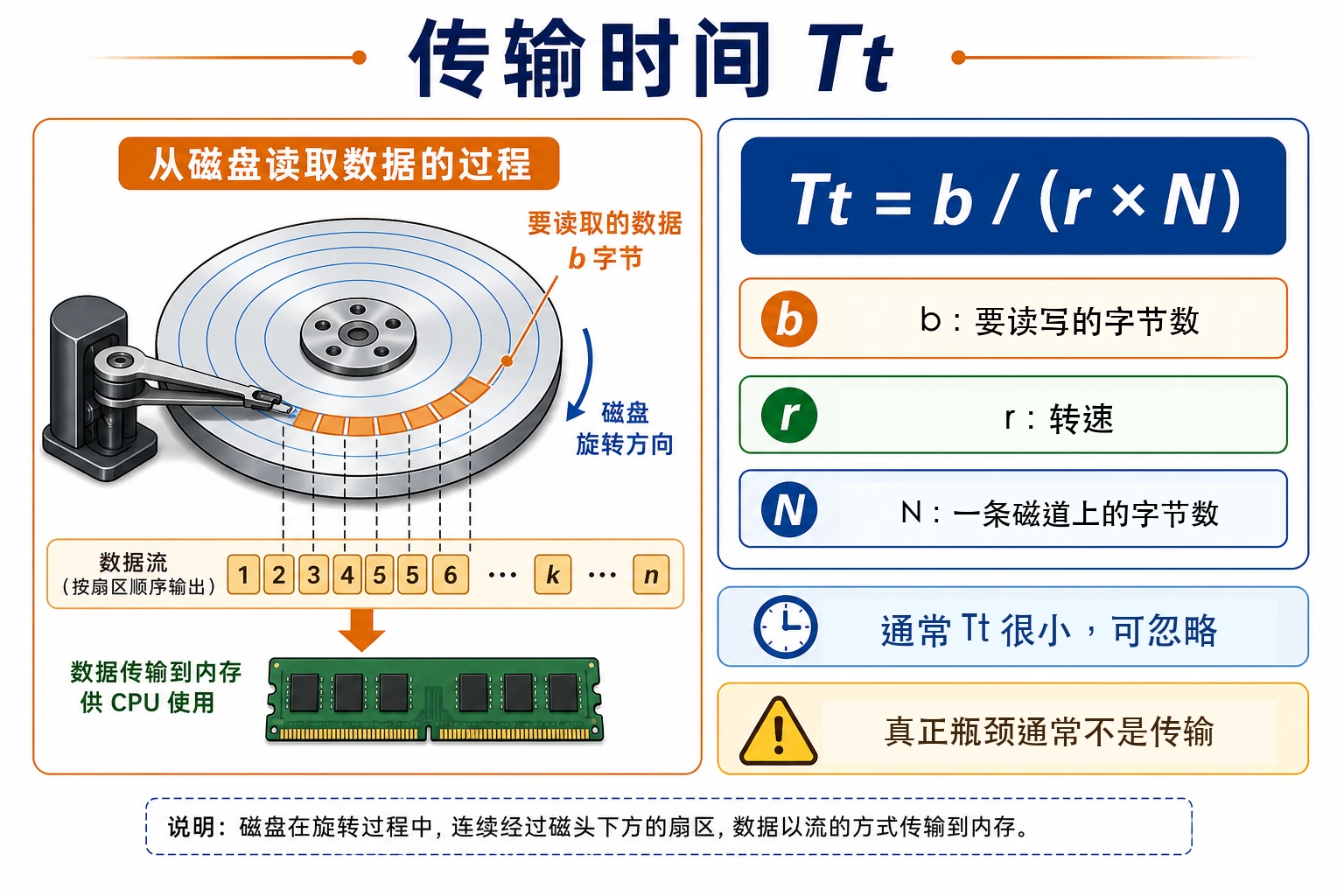

(3) 传输时间 Tt

Tt = b / (r × N)

• b：要读写的字节数
• r：转速
• N：一条磁道上的字节数

通常 Tt 极小（<1 ms），可忽略。

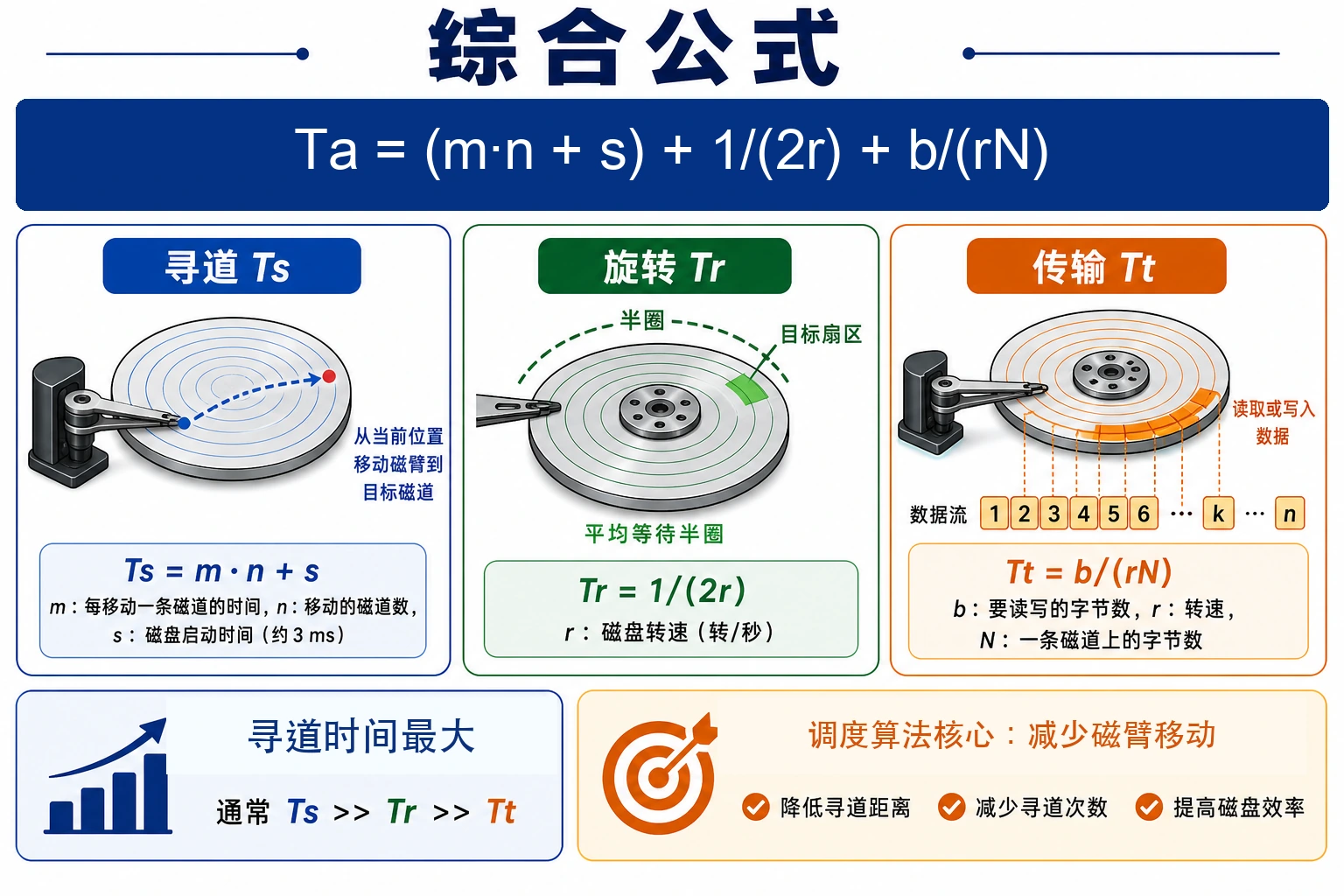

综合：

Ta = (m·n + s) + 1/(2r) + b/(rN)

应试要点：寻道时间 >> 旋转延迟 >> 传输时间。优化磁盘性能的重点是减少寻道——这就是磁盘调度算法的目标。

5.6.4 磁盘调度算法（必考计算题）

统一题面：磁盘共 200 个柱面（0–199），请求序列 150, 30, 190, 20, 100, 55, 90，磁头在 50，正向大柱面方向移动。

注意：本章 PPT 用的是”先来先服务 / 最短查找时间优先 / 扫描 / 分步扫描 / 电梯调度（LOOK）/ 循环扫描”——和考研 408 常用术语 FCFS / SSTF / SCAN / LOOK / C-SCAN / C-LOOK 一一对应。

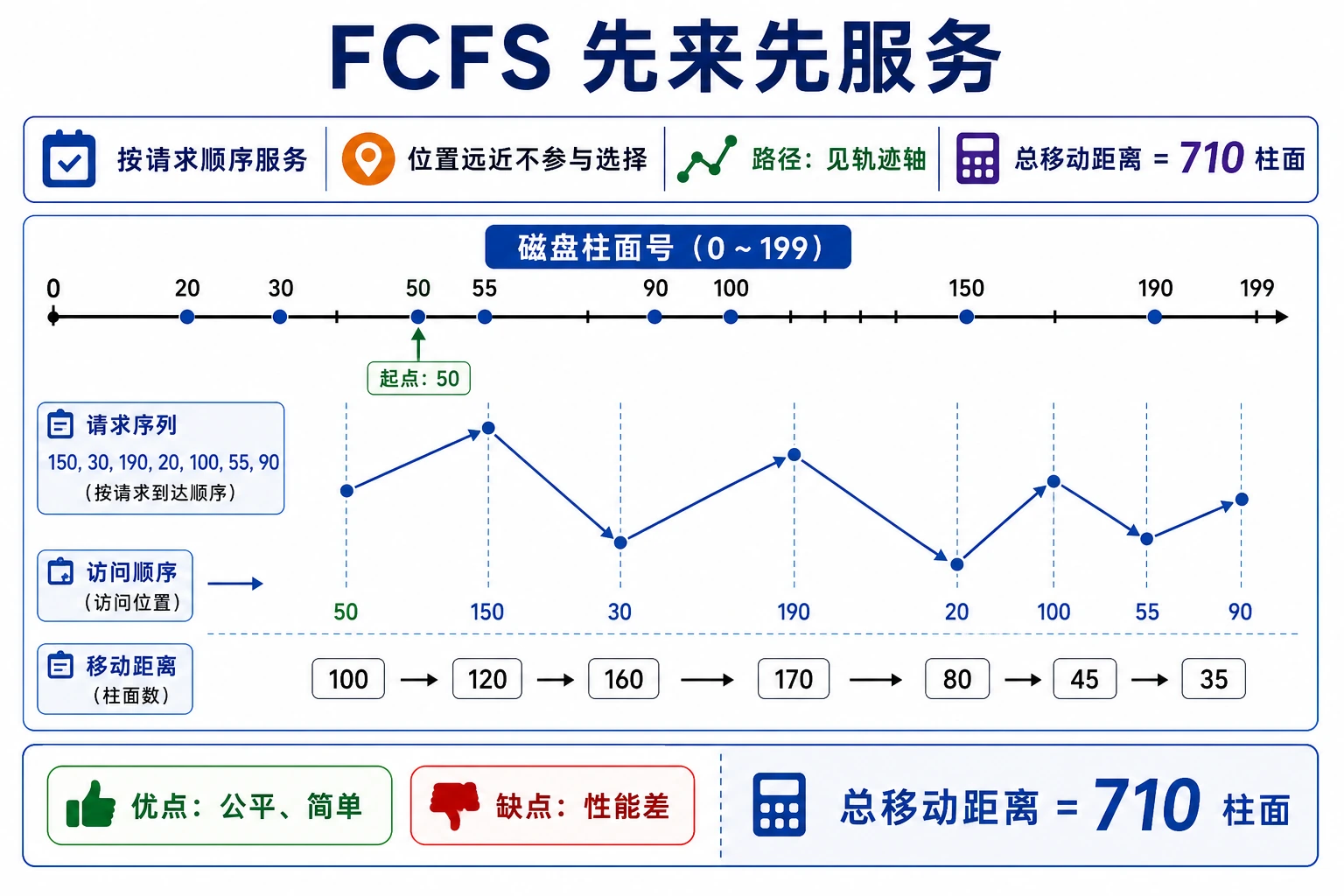

算法 1：FCFS（先来先服务）

按请求顺序服务，不管位置。

50 → 150 → 30 → 190 → 20 → 100 → 55 → 90

移动距离 = |150-50| + |150-30| + |190-30| + |190-20| + |100-20| + |100-55| + |90-55| = 100 + 120 + 160 + 170 + 80 + 45 + 35 = 710 柱面

特点：公平、简单；性能差。

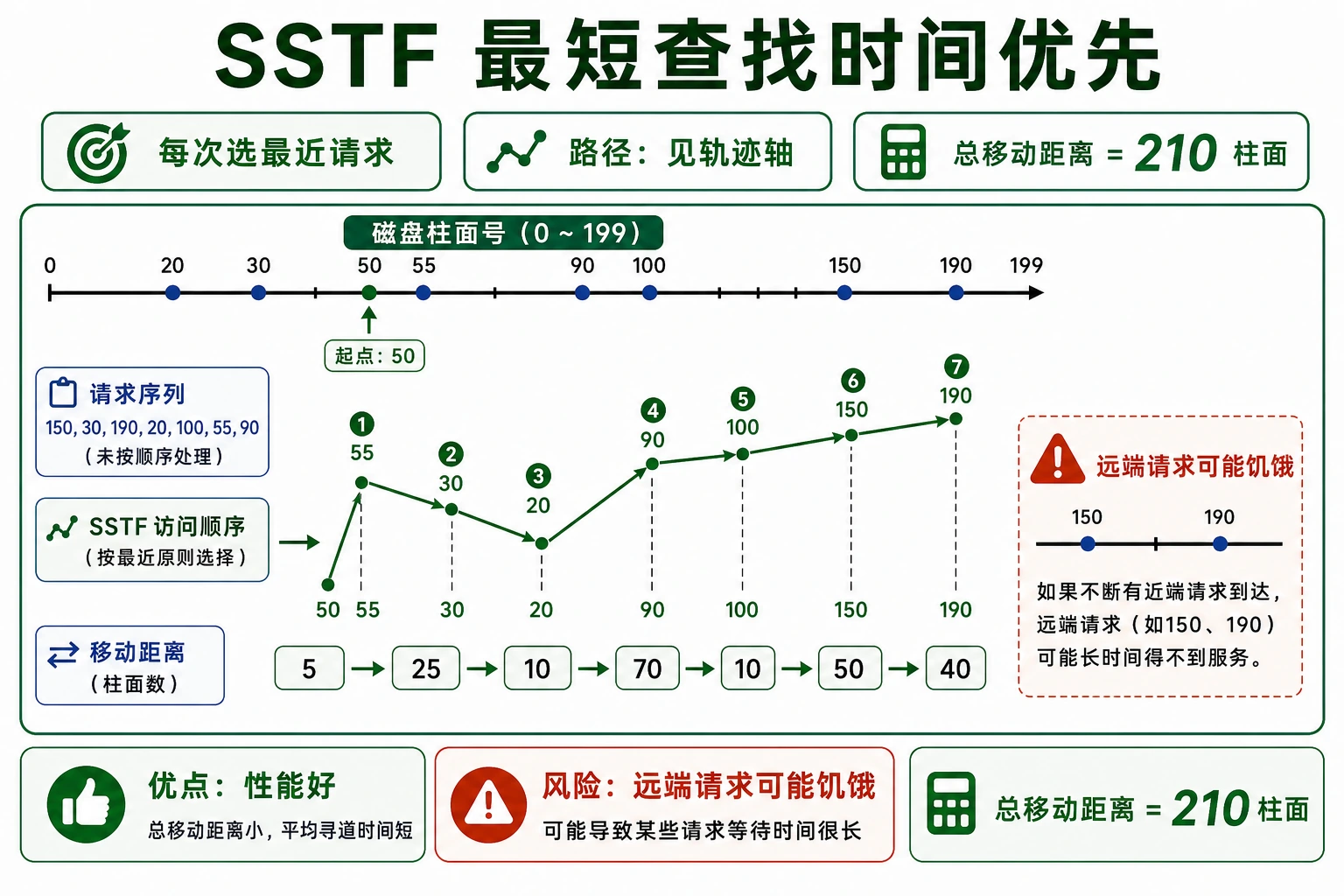

算法 2：SSTF（最短查找时间优先）

每次去离当前磁头最近的请求。

50 → 55 → 30 → 20 → 90 → 100 → 150 → 190

距离 = 5 + 25 + 10 + 70 + 10 + 50 + 40 = 210 柱面

特点：性能好；可能”饥饿”——远端请求长期不被服务。

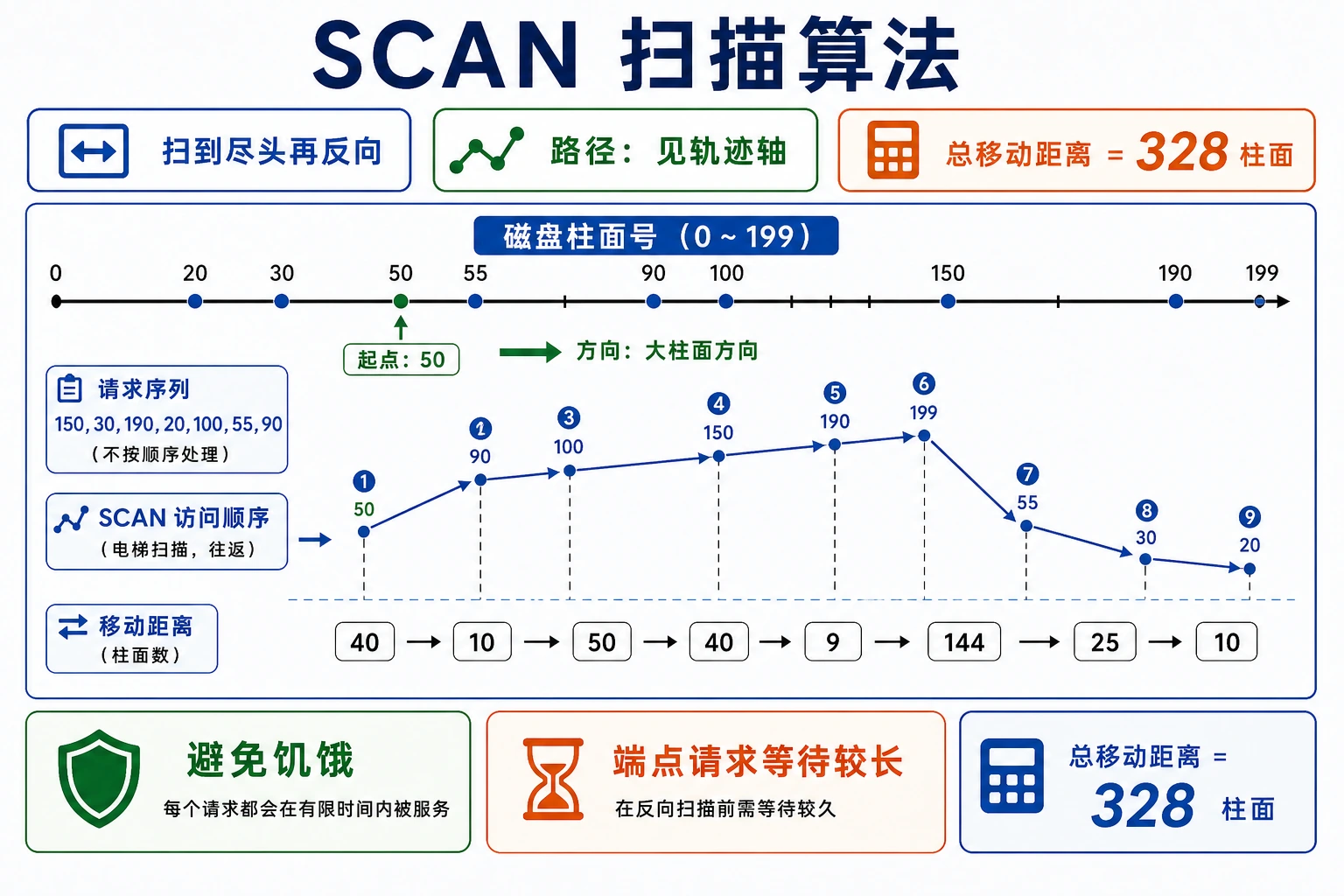

算法 3：SCAN（扫描算法）

磁臂沿一个方向移动，扫到尽头再反向。

向大方向扫：50 → 90 → 100 → 150 → 190 → 199（到头）→ 55 → 30 → 20

50 → 90 → 100 → 150 → 190 → 199 → 55 → 30 → 20

距离 = 40 + 10 + 50 + 40 + 9 + 144 + 25 + 10 = 328 柱面

特点：避免饥饿；中间请求平均等待短，端点请求等待长。

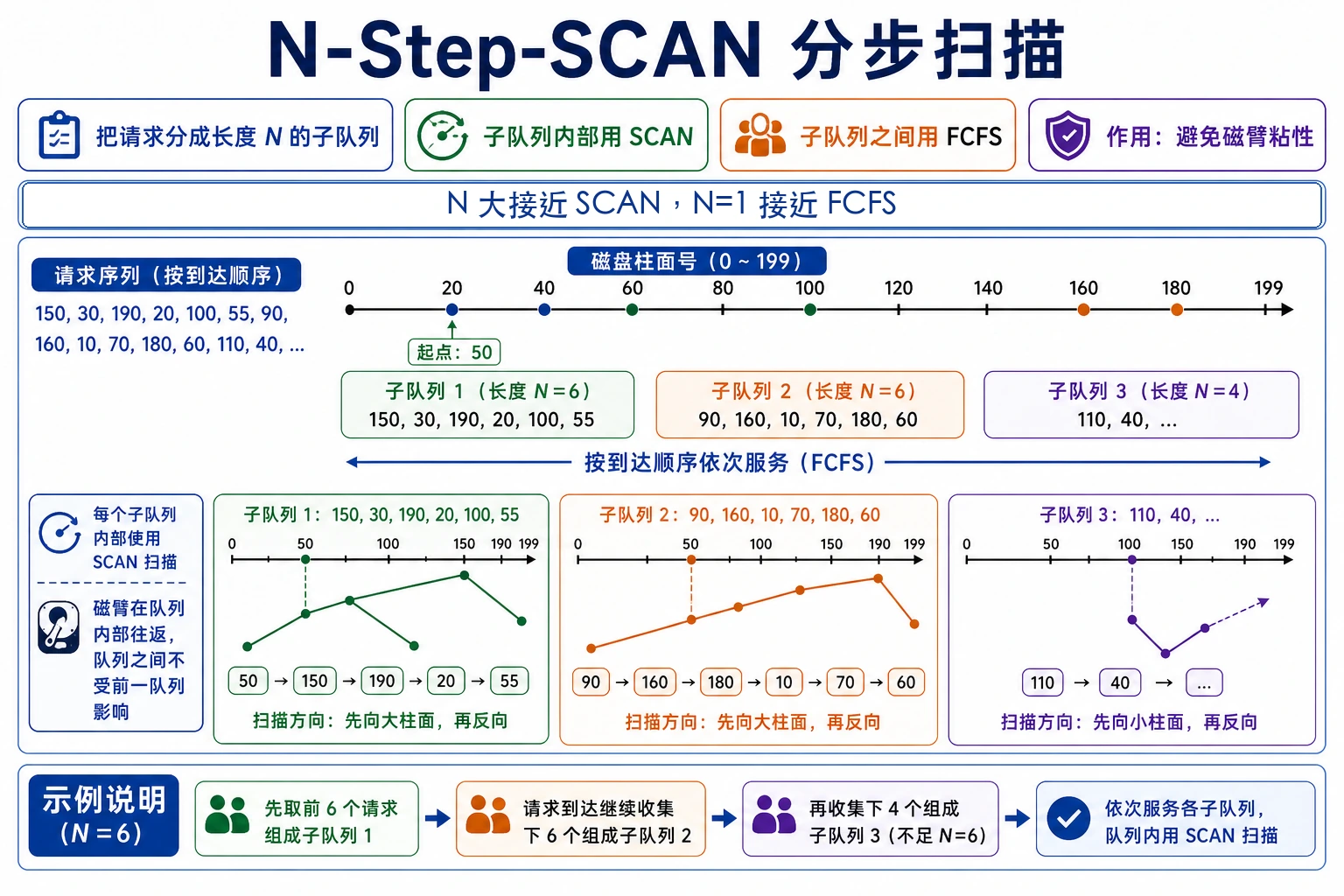

算法 4：N-Step-SCAN（分步扫描）

把请求分成长度 N 的子队列，子队列内部用 SCAN，子队列之间用 FCFS。 作用：避免”磁臂粘性”（一个进程反复请求同一柱面会霸占磁臂）。 - N 大 → 接近 SCAN - N=1 → 接近 FCFS

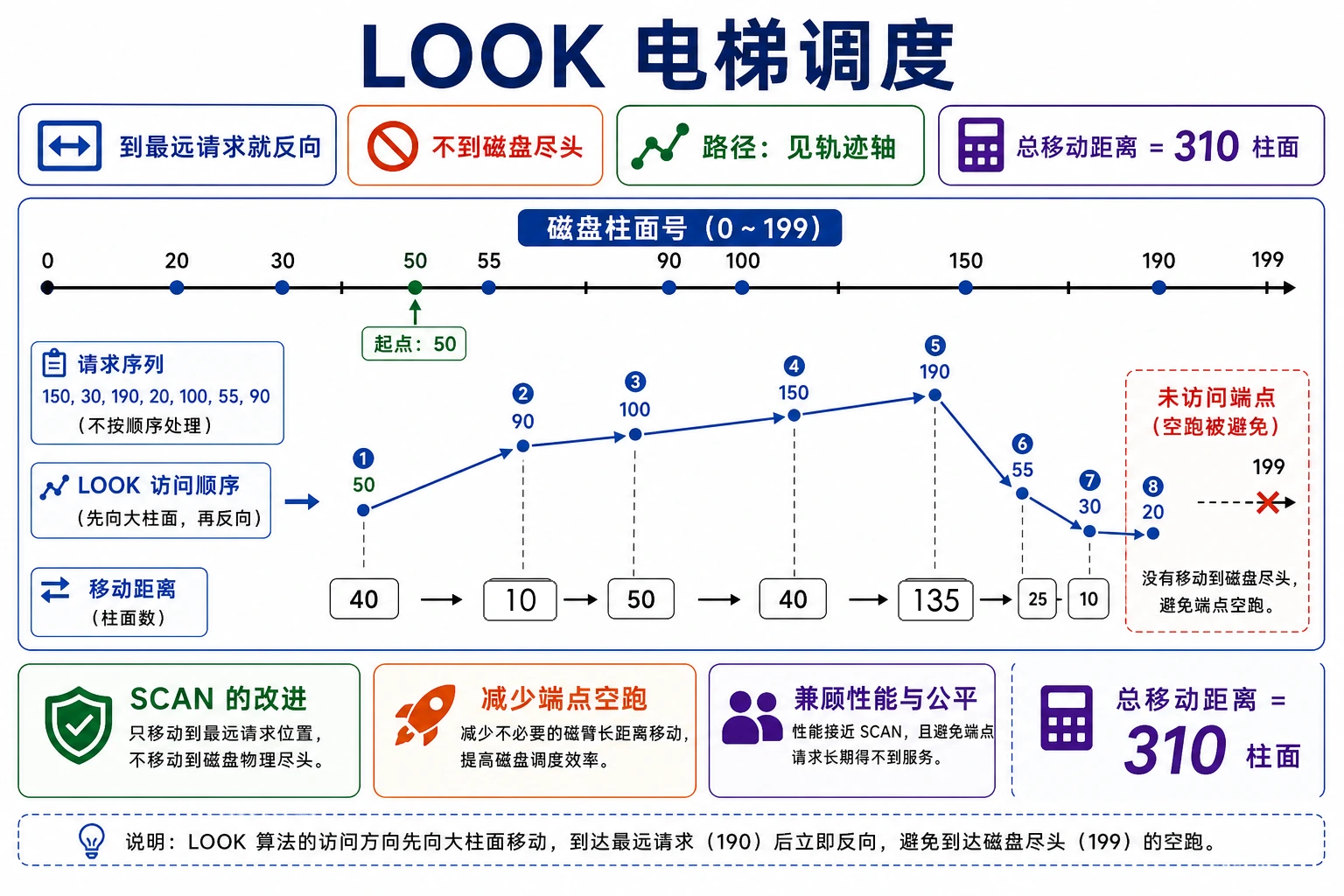

算法 5：电梯调度（LOOK）

类比：电梯——要去的最高 / 最低楼层就到那里，不是非得到顶楼或地下室。

SCAN 的改进：扫到最远的请求就反向，不到尽头。

50 → 90 → 100 → 150 → 190 → 55 → 30 → 20

距离 = 40 + 10 + 50 + 40 + 135 + 25 + 10 = 310 柱面

PPT 标的”电梯调度算法 = 310”对应这个版本。

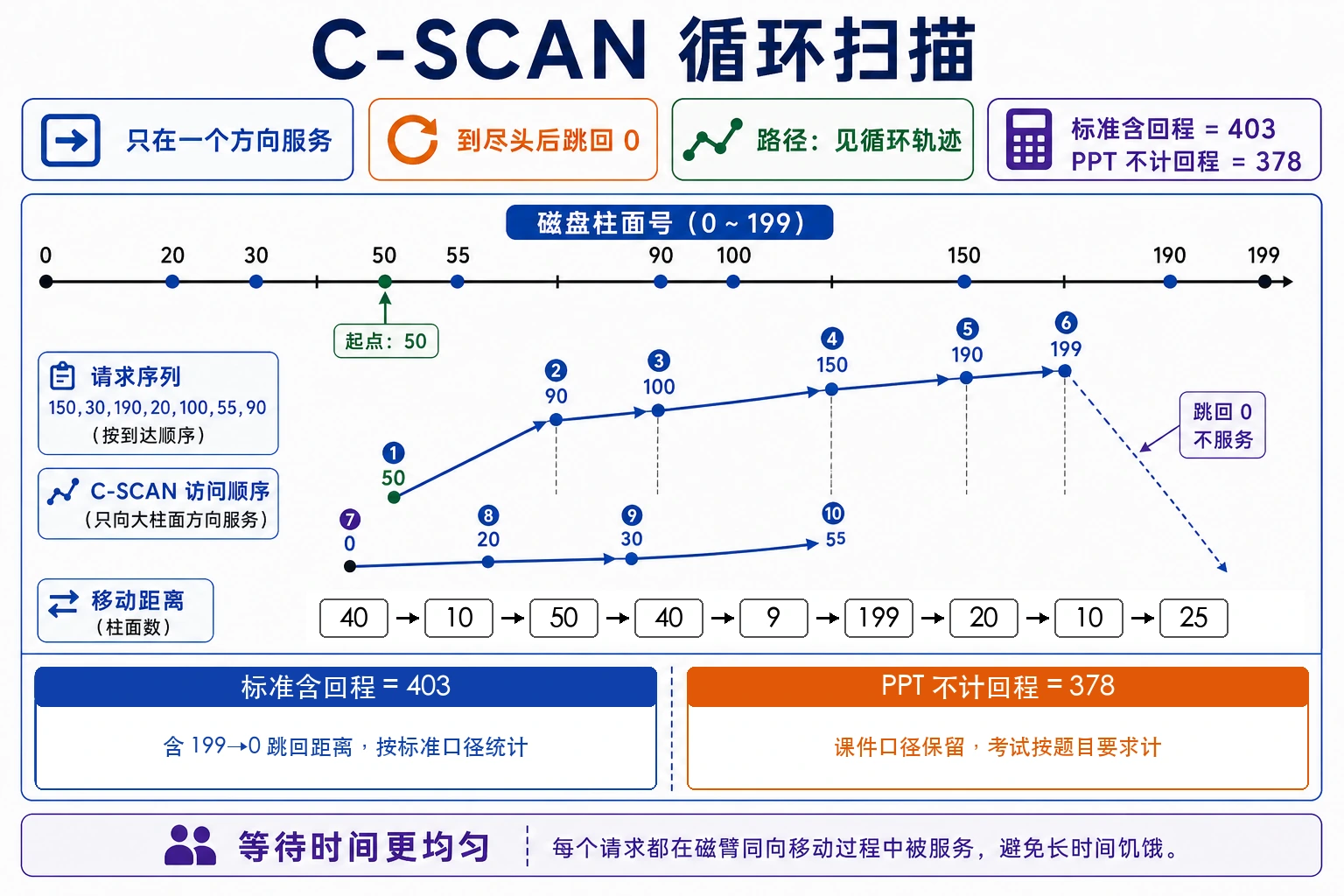

算法 6：C-SCAN（循环扫描）

只在一个方向服务，到尽头后直接跳回 0（途中不服务），重新开始。

50 → 90 → 100 → 150 → 190 → 199 → 0 → 20 → 30 → 55

距离 = 40 + 10 + 50 + 40 + 9 + 199 + 20 + 10 + 25 = 403 （PPT 给的 378 用的是不计回程方式，按原文记 378）

特点：访问请求等待时间均匀，对实时系统更友好。

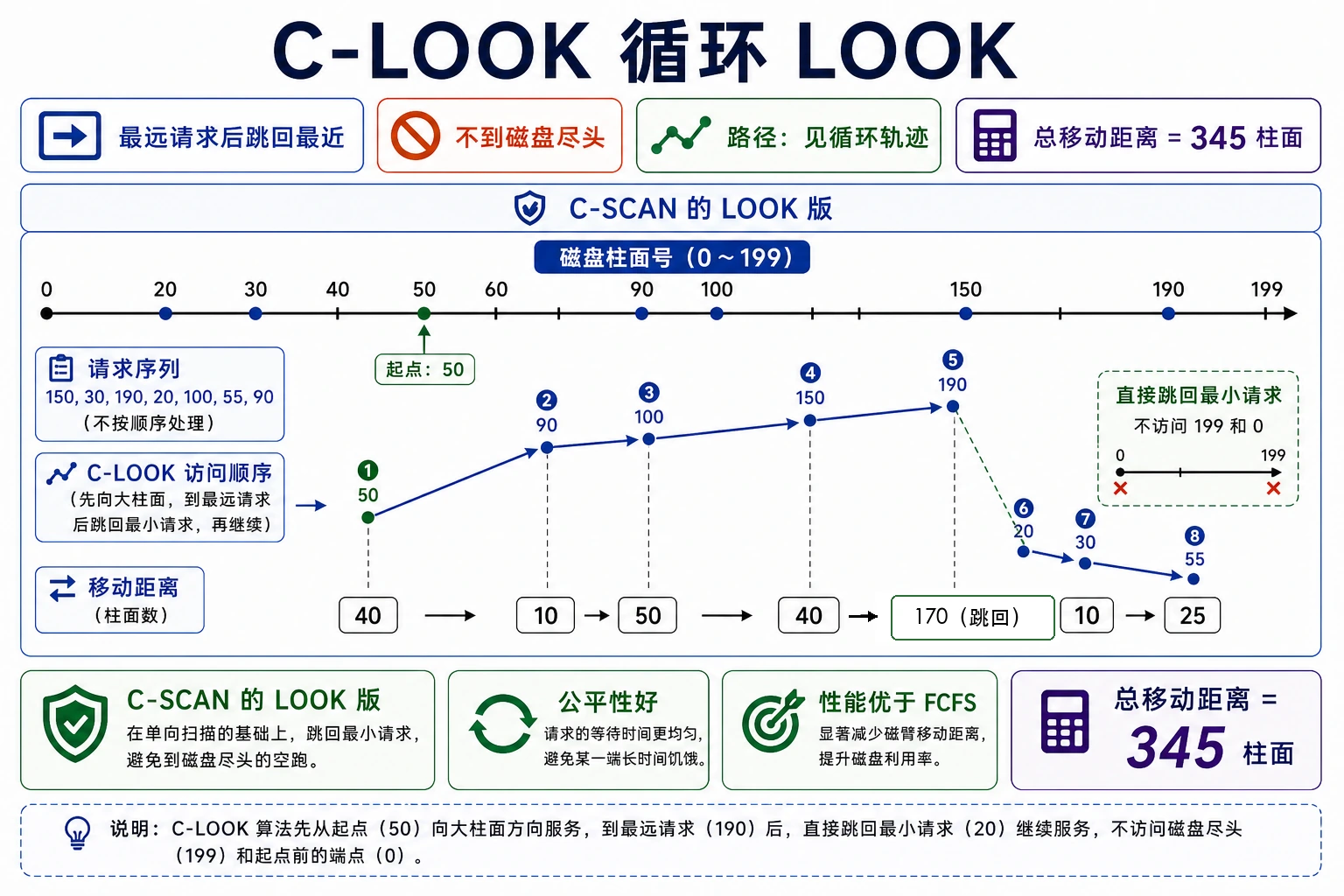

C-LOOK（循环扫描的 LOOK 版）

C-SCAN 类似 LOOK 改进：到最远请求就跳回最近请求，不到尽头。

50 → 90 → 100 → 150 → 190 → 20 → 30 → 55
距离 = 40 + 10 + 50 + 40 + 170 + 10 + 25 = 345

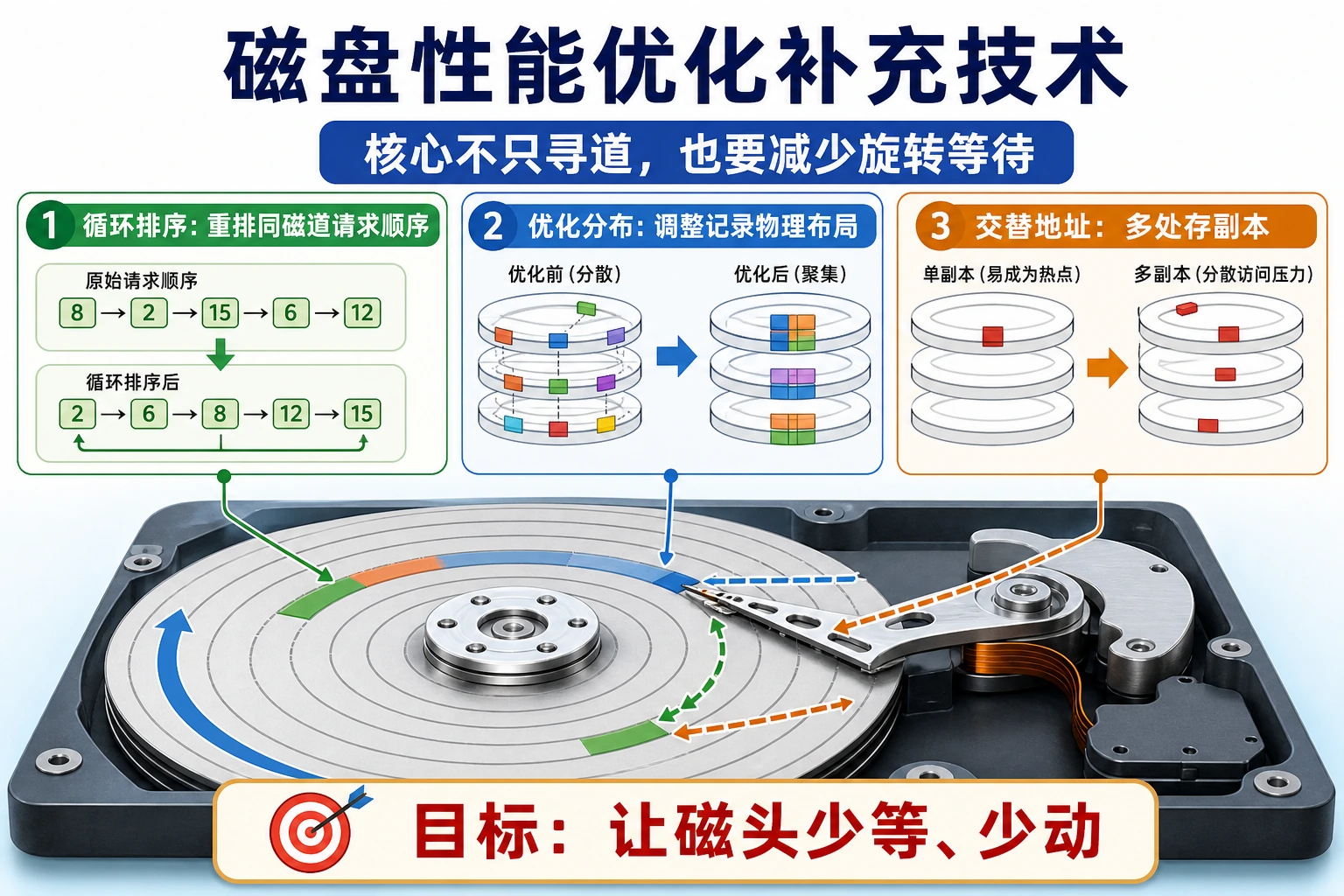

5.6.5 磁盘性能优化的两个补充技术（PPT 5.3.2-5.3.3）

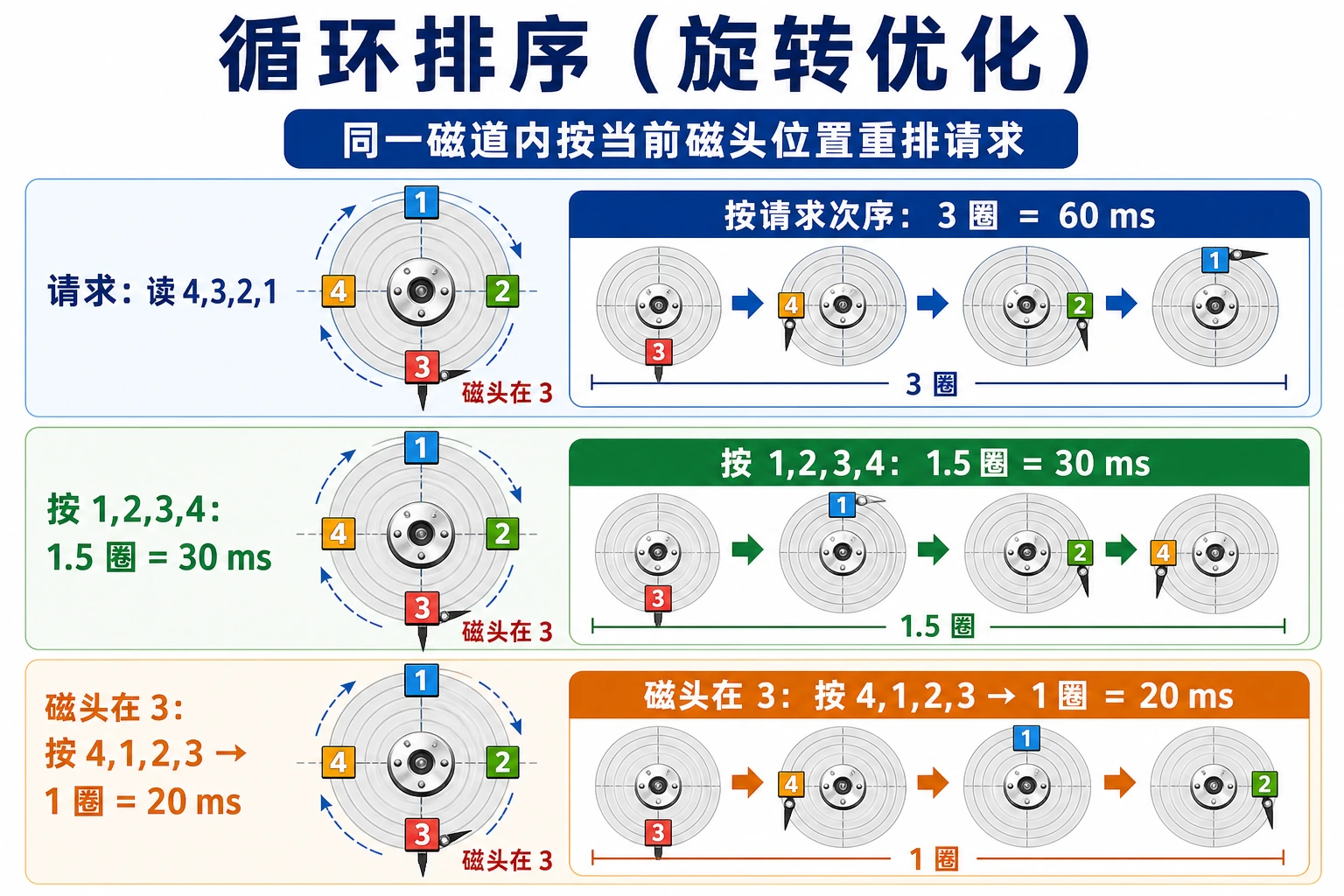

循环排序（旋转优化）

同一磁道内，根据当前磁头位置重排请求次序，最小化旋转等待。

例：磁道存 4 个记录，请求”读 4, 3, 2, 1”—— - 按请求次序：3 圈 = 60 ms - 按 1,2,3,4 顺序：1.5 圈 = 30 ms - 已知磁头在记录 3，按 4,1,2,3：1 圈 = 20 ms

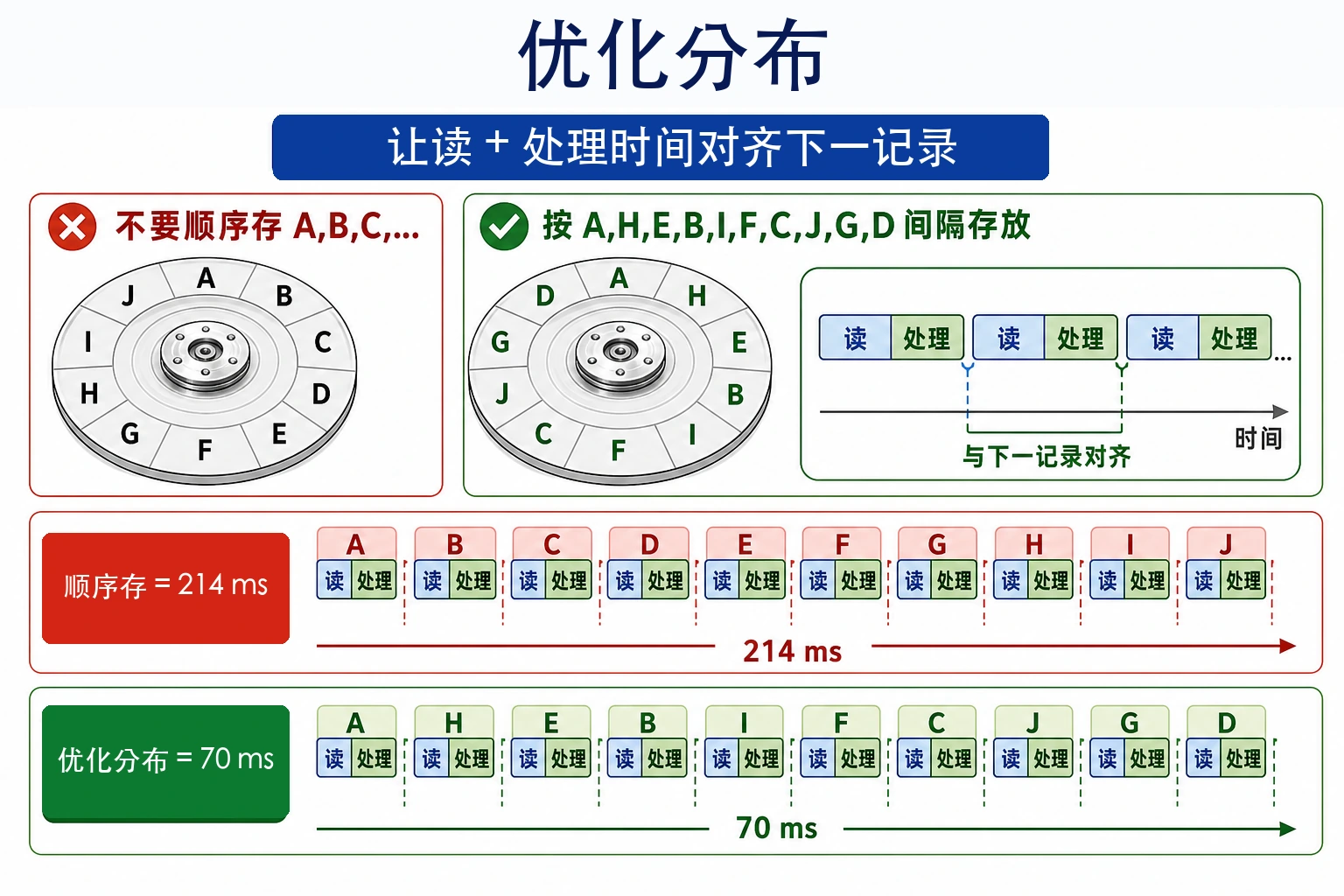

优化分布

把同一磁道的 10 个记录 A-J 不要顺序存（A,B,C,…）——按 A,H,E,B,I,F,C,J,G,D 跨记录间隔存放，让”读+处理”时间正好对齐下一记录的旋转位置。

10 个记录处理：顺序存 = 214 ms，优化分布 = 70 ms。

现代磁盘控制器和文件系统已自动做这类优化，但应试可能考概念题。

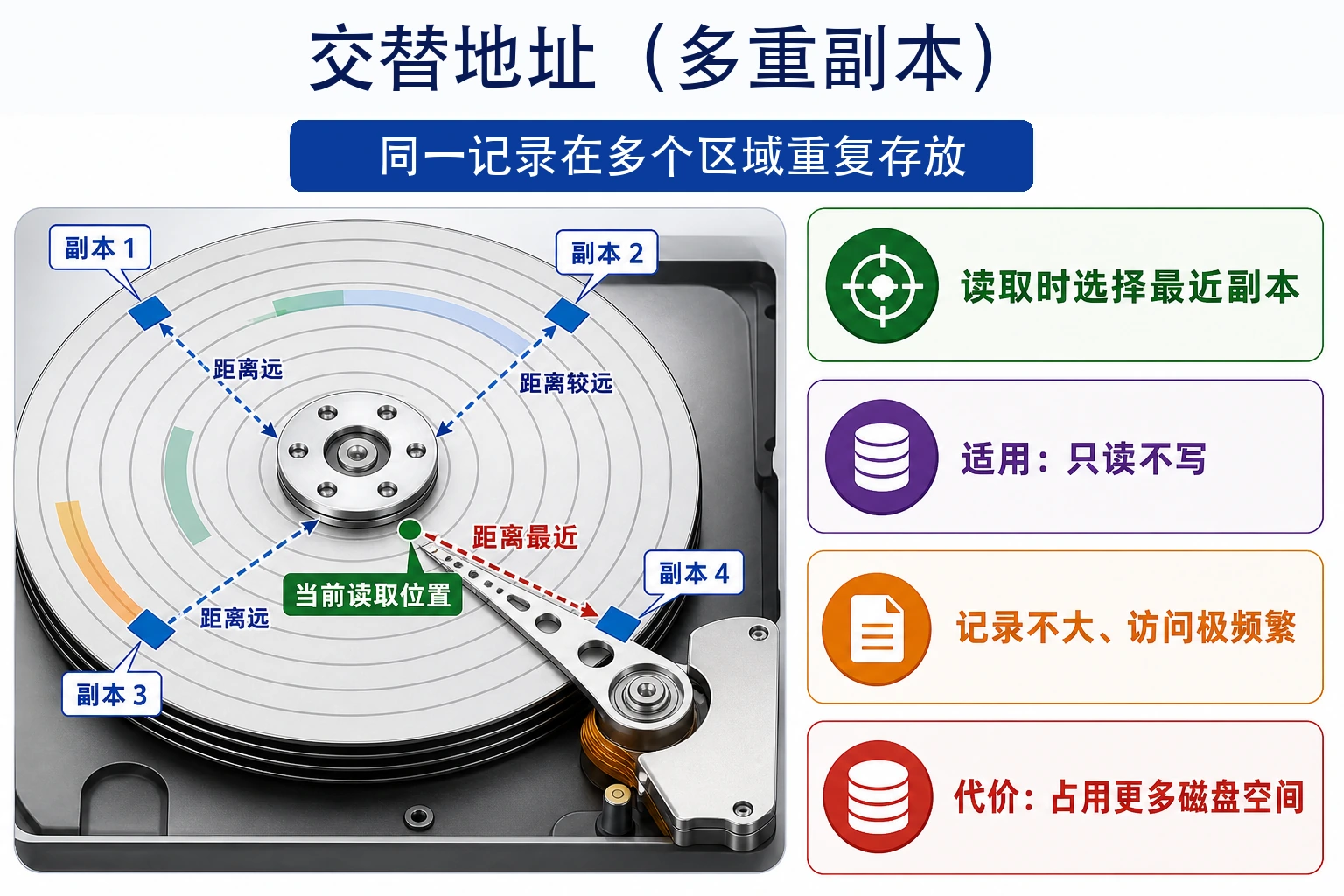

5.6.6 交替地址（多重副本）

把同一记录在磁盘多个区域重复存（折叠），读时取最近的副本。 适用条件：只读不写、记录不大、访问极频繁。

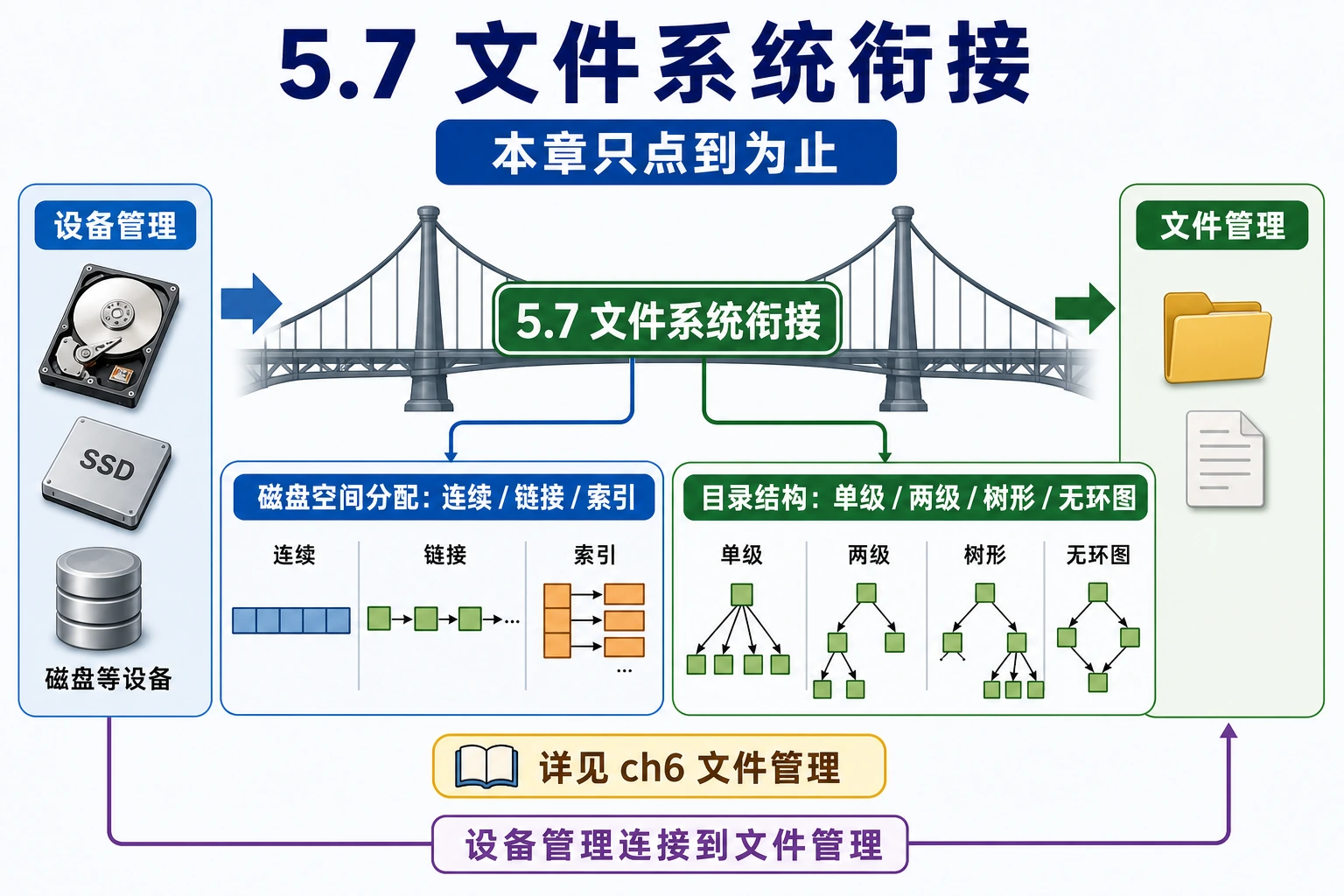

5.7 文件系统（PPT 中本章未展开，作为衔接概念列出）

本章 PPT 没单独讲文件系统的连续 / 链接 / 索引分配。这里只点提衔接：磁盘空间分配方式 = 连续分配 / 链接分配 / 索引分配；目录结构 = 单级 / 两级 / 树形 / 无环图。详见 ch6 文件管理。

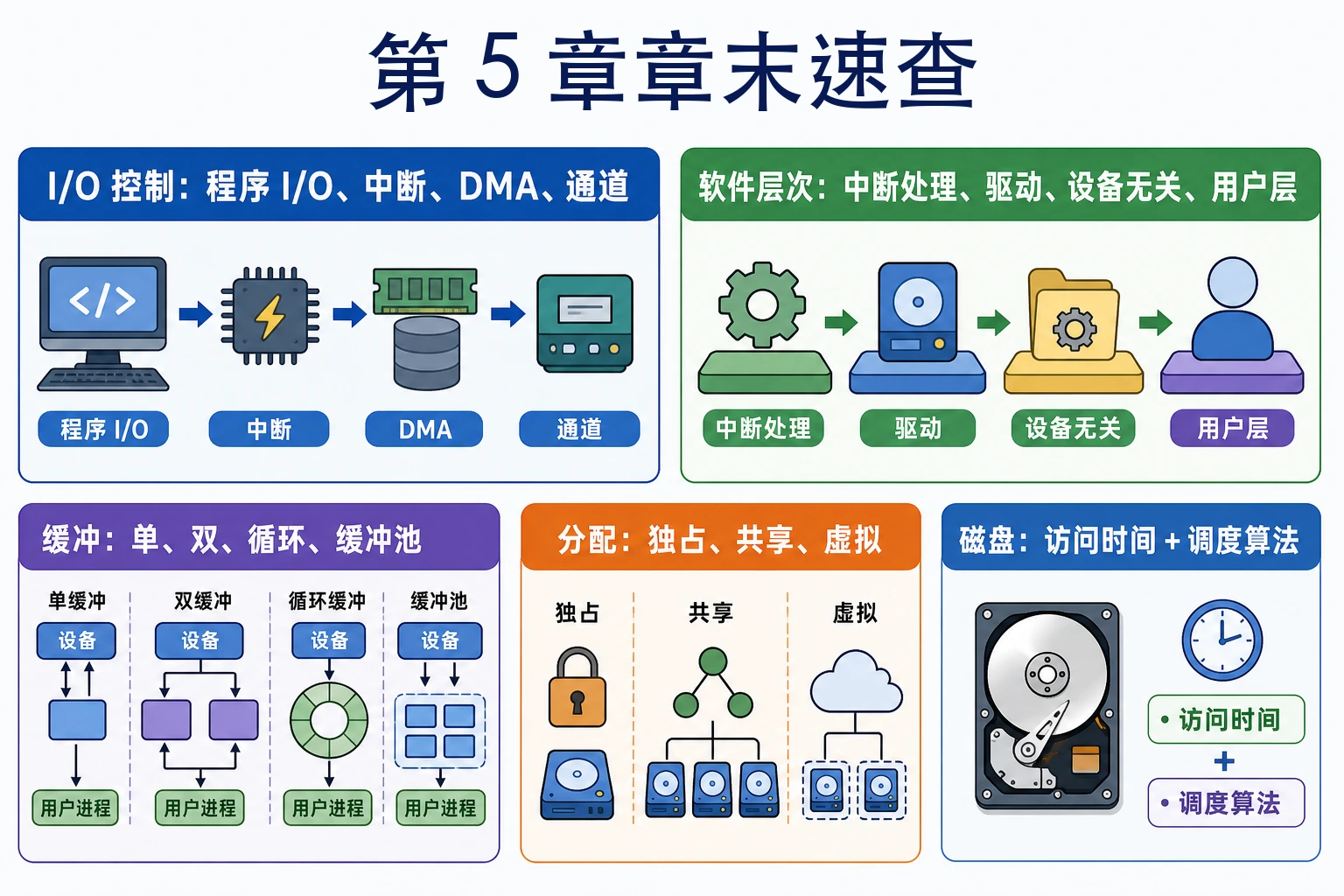

5.8 章末速查表

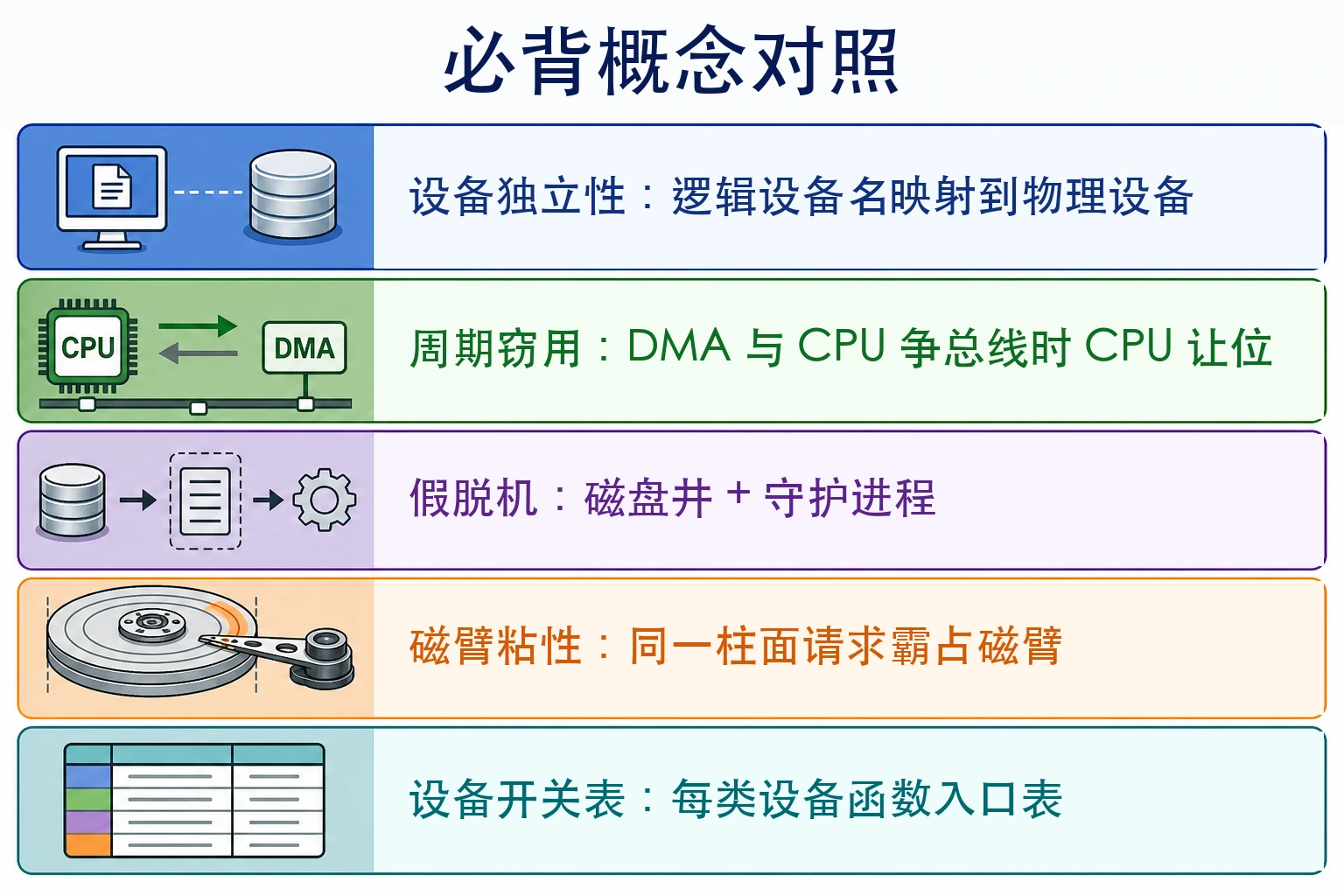

必背概念对照

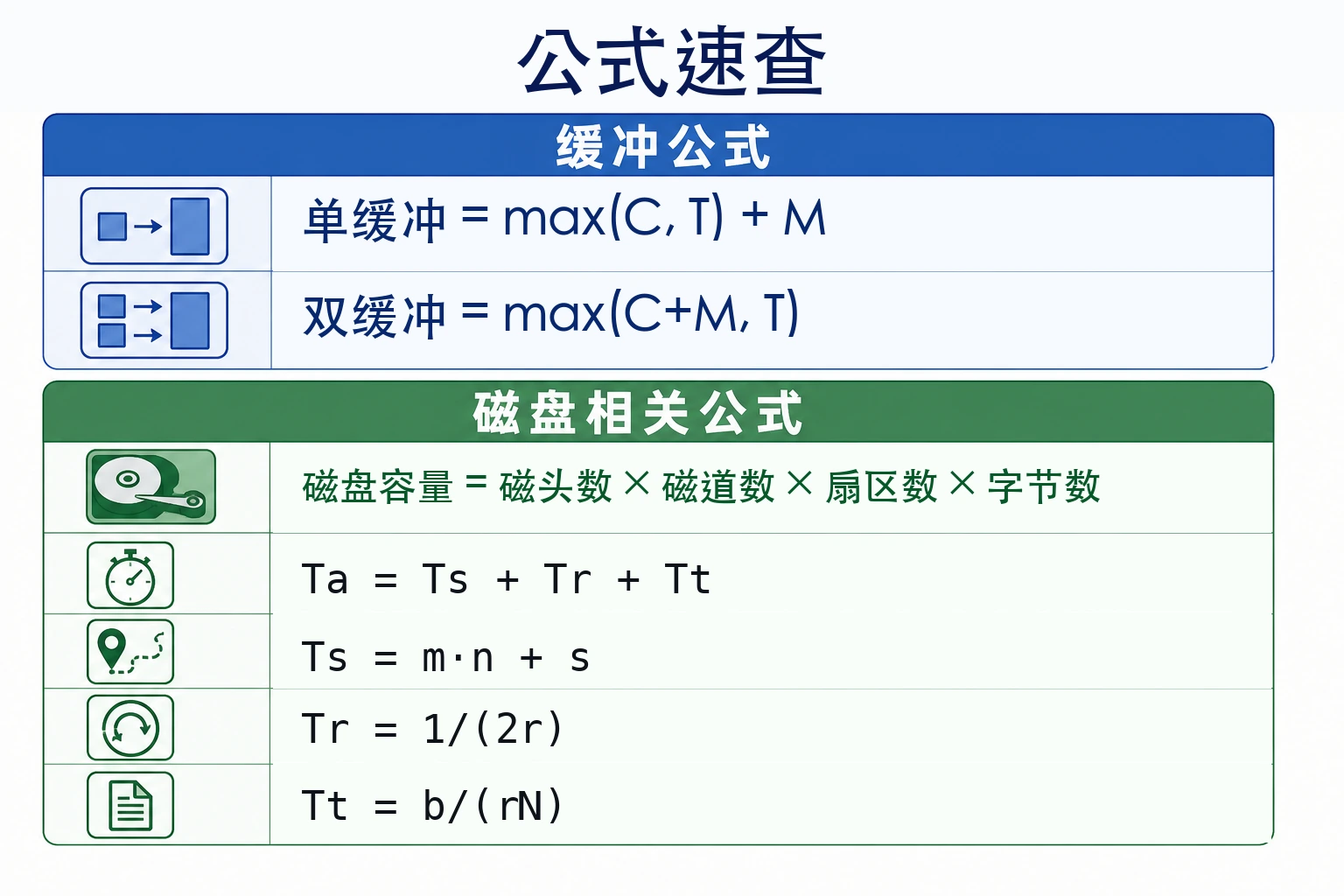

公式速查

单缓冲一块时间 = max(C, T) + M
双缓冲一块时间 = max(C+M, T)

磁盘容量 = 磁头数 × 磁道数 × 扇区数 × 字节数
磁盘访问 Ta = Ts + Tr + Tt
寻道 Ts = m·n + s
旋转 Tr = 1/(2r)（平均）
传输 Tt = b/(rN)

7200 rpm → Tr ≈ 4.17 ms
5400 rpm → Tr ≈ 5.56 ms

磁盘调度题答题模板（考试 / 面试通用）

任何”给一个柱面访问序列，求 X 算法的总移动距离 / 平均寻道长度”题：

1. 写下已知：起始磁头位置、移动方向、请求序列
2. 画出访问轨迹图（X 轴=时间次序，Y 轴=柱面号，连线）
3. 逐段写距离：|柱面i - 柱面i-1|
4. 求和 + 求平均（除以请求数）
5. 给评注：是否公平、是否饥饿、是否磁臂粘性

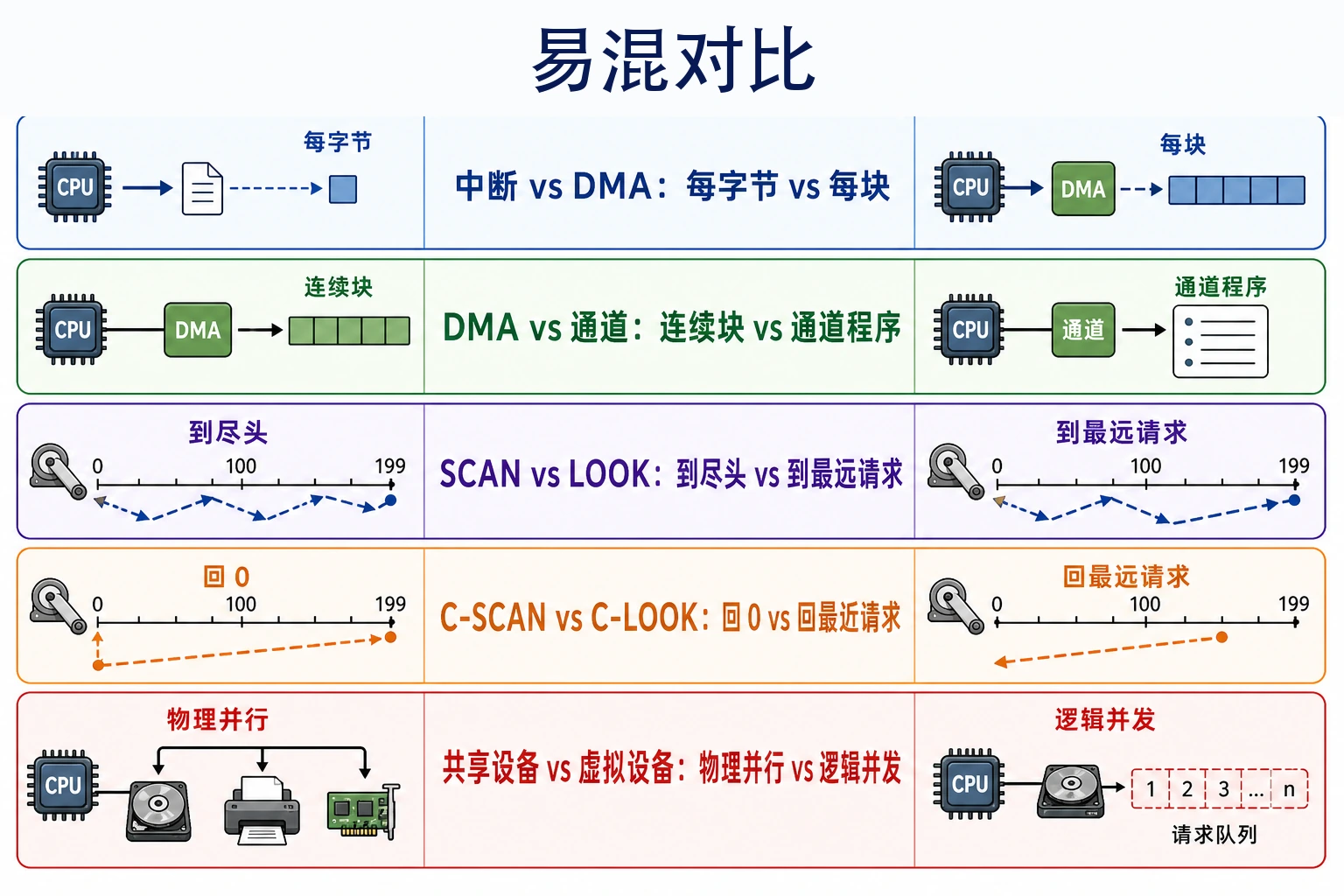

易混对比

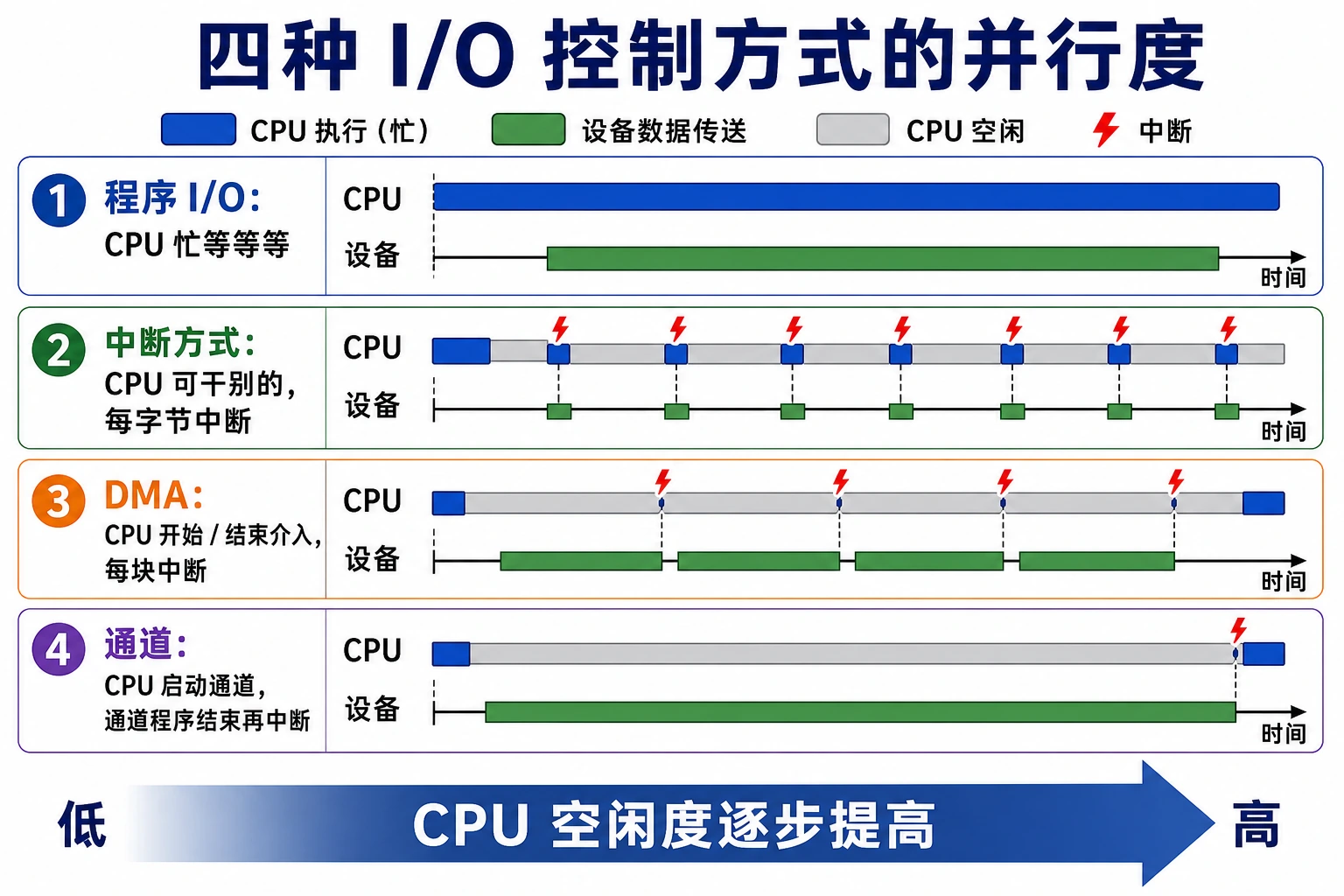

一图记住四种 I/O 控制方式的并行度

程序 I/O：    [CPU 忙等等等等等等等等] [CPU 收]
中断方式：    [CPU 启动][CPU 干别的....] [中断收]   循环每字节
DMA：         [CPU 启动][CPU 干别的................] [一块中断]
通道：        [CPU 启动通道][CPU 干别的........很久] [通道程序结束中断]

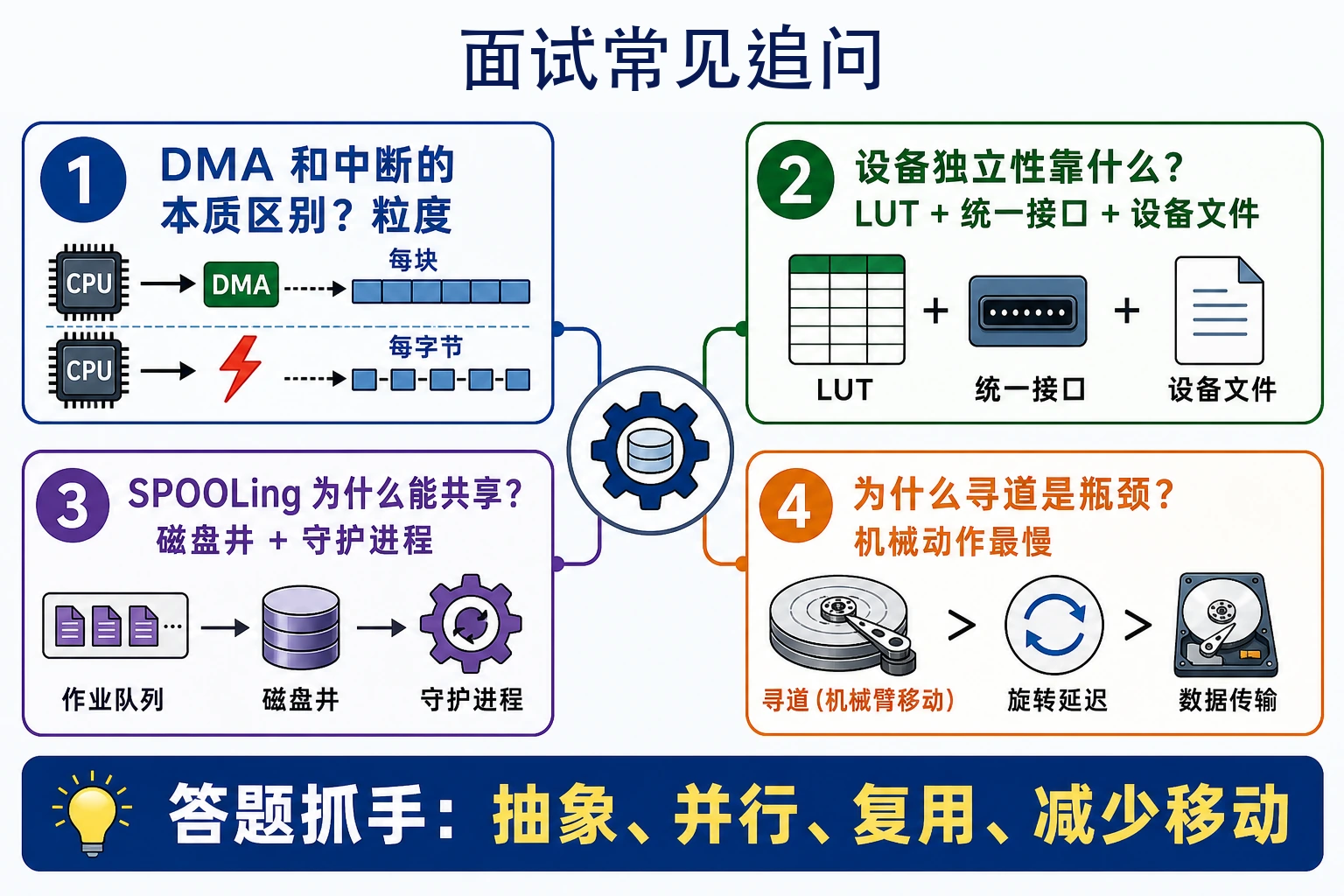

面试常见追问

1. DMA 和中断的本质区别？ 答：粒度。中断每字节 CPU 介入；DMA 每块 CPU 介入；通道每通道程序 CPU 介入。

2. 设备独立性靠什么实现？ 答：逻辑设备表 LUT 把逻辑名映射到物理设备 + 设备无关软件层提供统一接口 + 设备文件抽象。

3. SPOOLing 为什么能把独占设备改造成共享？ 答：用大容量磁盘（输入井 / 输出井）做缓冲池，每个进程的”输出”先写井（独立空间），再由守护进程串行喂给真设备——用户感知是并发，物理上是排队。

4. 为什么寻道时间是磁盘性能瓶颈？ 答：机械动作（毫秒级）比旋转（微秒到毫秒）和电子传输（微秒级）慢一个数量级。所以调度算法的核心目标是减少磁臂移动。

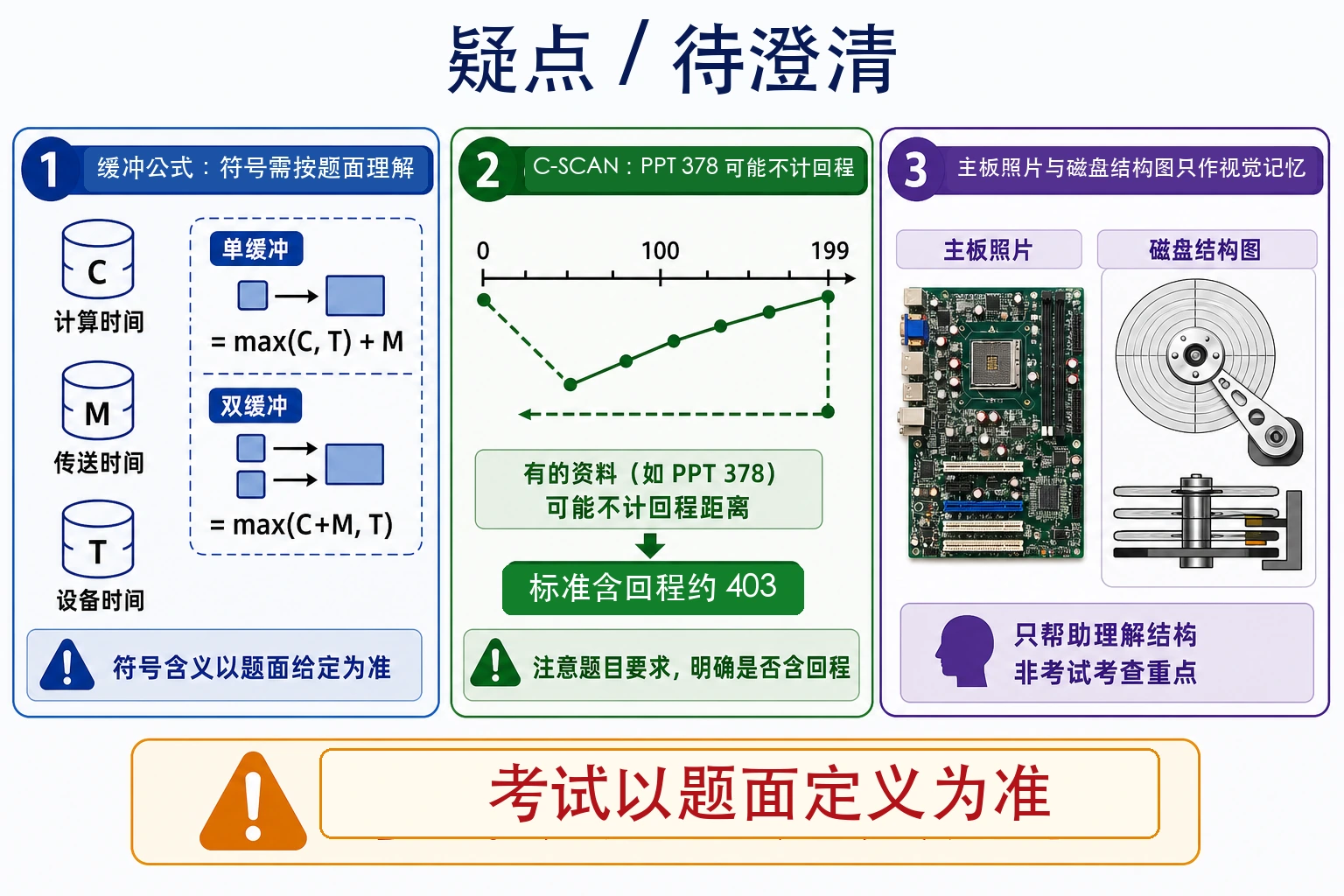

疑点 / 待澄清

1. 缓冲技术公式：原 PPT 在本章未列 max(C,T)+M 与 max(C+M,T) 公式（来源教材通用结论），但是 OS 教材必考——若考研 408 题目以另一种符号定义出现（如把 M 当输入到缓冲、T 当缓冲到用户区），需根据题面调整。
2. C-SCAN 在 PPT 给的 378 柱面：标准计算 ≈ 403（含回程）；PPT 用的是”不计回程”算法，记忆时按 PPT 走以匹配出题人。
3. slide-035-img-1 是主板照片，slide-058-img-1 是叠盘磁盘结构 — 视觉记忆已用，其余图（034 三张控制器示意 / 036 设备控制器结构 / 058-img-2 单盘面）未单独读但根据上下文已能复述。

对话补充：Ch5 易错点 + 考场金句

I/O 控制方式 4 种 CPU 干预粒度对比（必背）

演进核心：CPU 干预粒度越来越粗，CPU 与设备的并行度越来越高。

中断驱动 vs DMA 真区别（高频辨析）

错误答案：”DMA 中断频率比中断驱动低”——只说了表象。

正确答案：

核心区别是”搬数据的工作由谁做“—— - 中断驱动：CPU 在每次中断时亲自把数据从设备控制器寄存器搬到内存 - DMA：DMA 控制器代替 CPU 完成搬运，CPU 只在传输开始和结束时介入

8 字金句：“中断驱动 = CPU 搬，DMA = 控制器搬”

为什么网卡不能用中断驱动（高频简答）：

100 万包/秒 × 1KB/包 = 10 亿次中断/秒——CPU 时钟 3 GHz 也撑不住，会陷入”中断风暴”

缓冲技术公式推导精确版（必考）

T = 设备输入一块到缓冲区的时间
M = 缓冲区数据传送到用户区的时间（CPU 操作，缓冲被占）
C = CPU 处理一块数据的时间

单缓冲：处理一块 = max(C, T) + M
双缓冲：处理一块 = max(C+M, T)

为什么单缓冲有 +M（独立加在外面）：

M 期间缓冲区被占，设备不能往里写新数据——M 是被迫串行的”独木桥”，不能与任何动作并行。

为什么双缓冲让 M 进入 max：

多一个缓冲区给设备用——M 用缓冲 1 的同时，T 用缓冲 2 工作，M 不再阻塞 T。M 和 C 仍发生在”用户那一侧”必须串行（先拷出来才能处理），所以是 C+M；这一段可以与 T 并行。

核心一句话：双缓冲让 M 从”串行的独木桥”变成”并行链的一部分”

M=0 sanity check：单 = max(C,T)，双 = max(C,T)——两者一样。双缓冲优于单缓冲的全部价值就在 M。

SPOOLing 输入井 vs 输出井方向（高频出错）

判断口诀：“输入是数据进来，输出是数据出去——按数据流向决定用哪个井”

SPOOLing 三大特点（必背简答）：

1. 提高 I/O 速度
2. 把独占设备改造成共享设备（逻辑共享，物理上仍串行）
3. 实现虚拟设备功能

SPOOLing 共享 vs 真共享区别（高频辨析）：

真共享：物理上多进程同时访问设备的不同位置（磁盘读多文件） SPOOLing：逻辑共享——进程感觉同时使用，实际数据在井里排队，设备仍串行处理

磁盘调度 6 算法终极对比

同一组测试（起点 100，请求 [55,58,39,18,90,160,150,38,184]）：

和 Ch2 处理器调度对应关系：

SSTF 饥饿问题（必背简答）：

远端请求可能被无限推迟——如果近端请求源源不断到来，远端的请求永远轮不到。SCAN/LOOK 通过”扫描方向”机制避免饥饿——每个请求都会被”扫到”。

磁盘访问时间公式（必背）

Ta = Ts + Tr + Tt

Ts = 寻道时间（磁头移动到目标柱面，机械动作 ms 级，主要瓶颈）
Tr = 旋转延迟 = 1 / (2r)（平均转半圈，r 是转速）
Tt = 传输时间 = b / (r × N)（b=字节数，N=每道字节数）

为什么寻道是瓶颈：

机械动作（毫秒级）比旋转（微秒到毫秒）和电子传输（微秒级）慢一个数量级。调度算法的核心目标是减少磁臂移动。

Ch5 易错点 Top 8

1. ❌ 打印用输入井——打印是输出方向，应该用输出井
2. ❌ DMA 和中断驱动的区别说成”频率低”——核心是谁搬数据
3. ❌ 单缓冲公式写成 max(C, T+M)——M 是独立串行段，应该是 max(C,T) + M
4. ❌ 网卡用中断驱动——会陷入中断风暴；现代网卡都用 DMA
5. ❌ SSTF 没饥饿问题——远端请求可能永远等
6. ❌ 磁盘容量公式漏维度：磁头数 × 磁道数 × 每道扇区数 × 每扇区字节数
7. ❌ 平均寻道长度算到表达式：248/9 必须算成 27.56
8. ❌ C-SCAN 总距离含/不含回程：按题面约定走，不要自作主张

Ch5 简答考场金句速查
